歡迎來到這個有趣而簡單的項目，我們使用回收的零件和簡單的組件創建一個USB供電的無線LED設置。通過纏繞中心抽頭線圈并使用電感耦合，您可以為不同顏色的多個5mm LED無線供電，無需任何直接連接即可創建酷炫的發光效果。

這個項目是一個回收舊LED燈泡的好方法，讓你親身了解無線能量傳輸。此外，它小巧，便攜，可以運行USB充電器或移動電源!

步驟1：制作底座

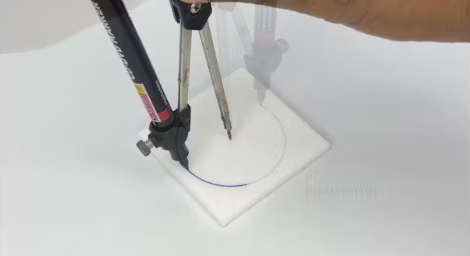

對于這個項目的底座，我使用了8mm厚的亞克力。我開始用孔鋸(或激光切割機，取決于你的工具)切割直徑為2.4厘米的圓形圓盤。

步驟2：安裝USB接口

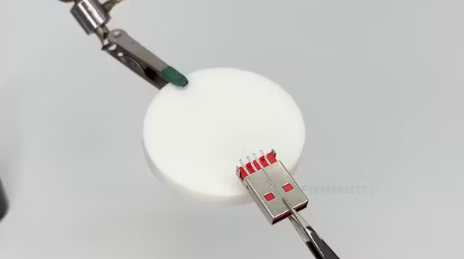

在丙烯酸底座的中心滴上一小滴強力膠(或熱熔膠)。

小心地將USB公連接器放在粘著的地方，并保持幾秒鐘，直到它牢固地固定。

步驟3：添加D882晶體管

將D882晶體管插入U(xiǎn)SB接口附近。

如參考照片所示，修剪它的腿，使其更緊湊。

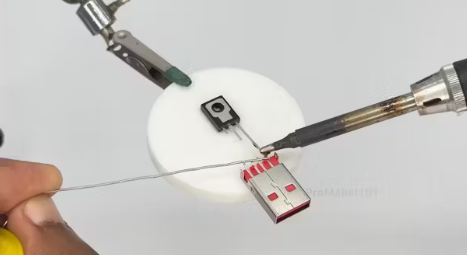

然后，將晶體管的第三支腳(發射器)焊接到USB公連接器的負(GND)引腳。

一旦定位正確，將少量強力膠或熱熔膠涂在晶體管的底座上，使其牢固地固定在丙烯酸底座上。

步驟4：安裝3針端子座

取3針端子座，在底座上涂少量膠水。

小心地把它貼在丙烯酸底座的一側，確保它整齊地對齊并牢固地附著在一起。

步驟5：將端子座連接到晶體管

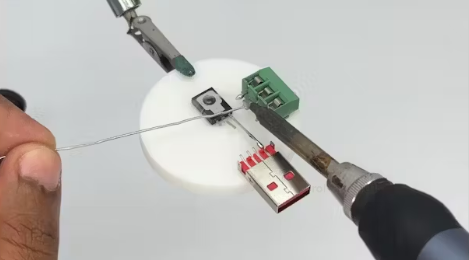

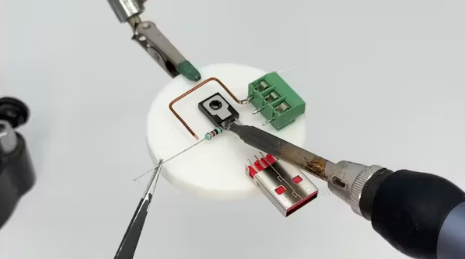

用一根粗銅線連接3針端子排的第1針和D882晶體管的第3支腳(發射極)。

在焊接銅線之前，在銅線和晶體管的第三支腿之間插入一個1kΩ電阻。

這個電阻器有助于調節電流和保護電路。

一旦一切都對齊，焊接電阻和電線安全到位。

步驟6：連接電路

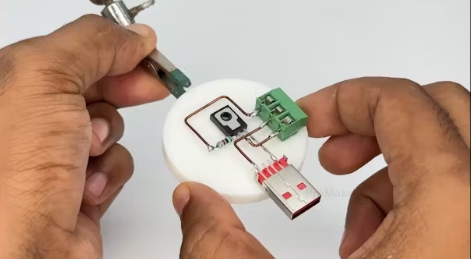

首先，將USB公連接器的+V引腳(通常是最外面的引腳)直接焊接到3針端子排的中心引腳上。

這將為您連接的LED或負載供電。

接下來，使用粗銅線將3針端子排的中心引腳連接到D882晶體管的第三支腳(收集器)。

步驟7：將散熱器添加到D882晶體管

在D882晶體管附近的丙烯酸底座上做一個小孔。

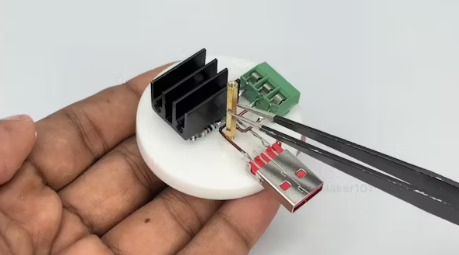

在晶體管的頂部涂抹少量的導熱膏，以改善晶體管和散熱器之間的熱傳遞。

接下來，將散熱器定位到晶體管上，并通過丙烯酸孔將其擰緊，以確保其安全連接。

步驟8：用PCBWay將您的原型變成專業的PCB !

您可以從PCBWAY制作高質量的pcb

使用定制PCB升級您的電子項目，以獲得更好的耐用性，性能和干凈的布局。

步驟9：安裝中心墊片

在丙烯酸底座的中心鉆一個小洞。

然后在孔內插入M2墊片。這個墊片將作為一個支持或安裝點，為您的上部設置

用32根SWG絕緣銅線，繞一個線圈，共30圈，中心抽頭：

風15圈，然后創建一個小循環或水龍頭(這將是你的中心水龍頭)。

沿著相同的方向繼續纏繞15圈，完成15-0-15圈。

結業后:

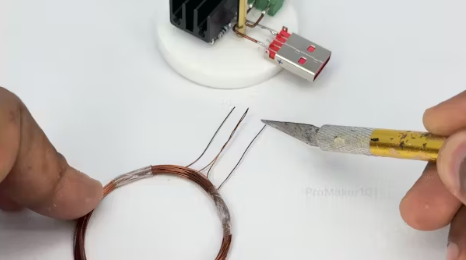

從所有三個線圈電線(兩端+中心抽頭)的末端劃傷絕緣，以準備焊接。

使用絕緣膠帶緊緊包裹和固定線圈，使其保持牢固的形狀。

步驟11：將線圈連接到端子座

取線圈的三個末端(起始、中心抽頭和末端)，并將它們插入3針端子排：

?每個引腳一根電線：

?線圈啟動→第一個引腳

?中心輕擊→中心銷

?線圈的末端→第三個引腳

插入后，擰緊端子座上的螺釘，以牢固地固定電線。

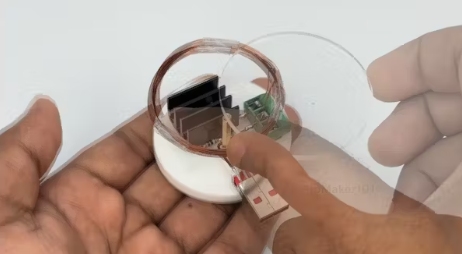

步驟12：安裝頂部丙烯酸蓋

切割另一個2.4厘米直徑圓形圓盤從透明丙烯酸(相同的基礎)。

在這個丙烯酸圓盤的中心鉆一個小洞。

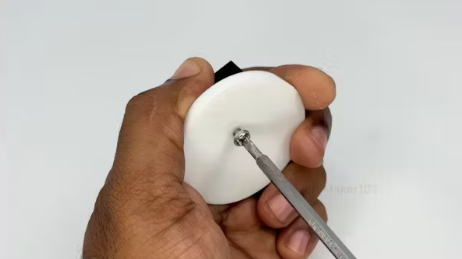

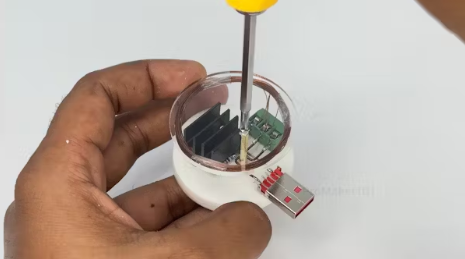

將其放置在之前安裝的M2墊片上，用螺釘固定，完成頂蓋。

步驟13：用舊的LED燈泡驅動器制作電感LED

為了制造電感LED，你可以再利用舊LED燈泡驅動器的零件：

?打開一個舊的或有故障的LED燈泡，小心地取出內部驅動板。

?在驅動板上，找到并拆卸電感器(一個帶銅線的小線圈或環)。

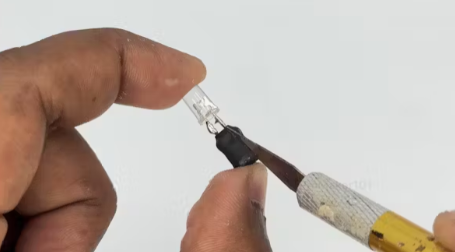

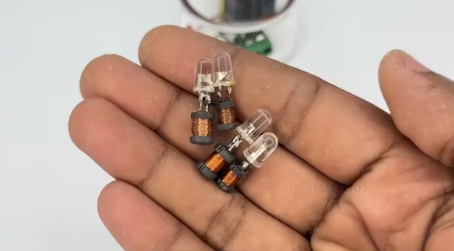

?拿一個5mm的LED(任何顏色你喜歡)和焊接它直接到腿的電感。

這個設置的工作原理是，從你之前制作的線圈中提取一個弱磁場，并無線點亮led。

步驟14：最終組裝和無線LED測試

所有東西組裝好后，將USB接口插入U(xiǎn)SB充電器或移動電源。

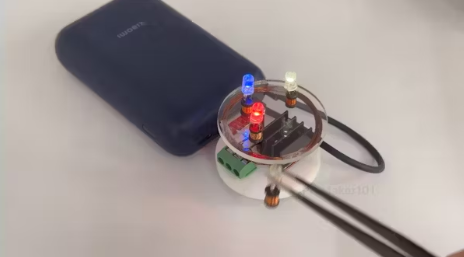

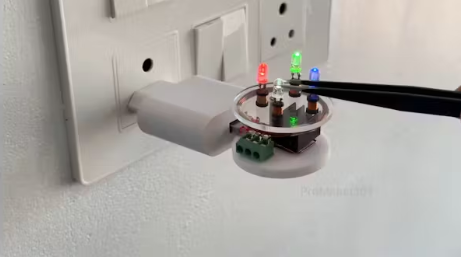

現在，把你的電感l(wèi)ed放在電位器的頂部，就在透明的丙烯酸光盤上。

就像魔法一樣，它們可以無線發光!

步驟15：也可以用充電寶工作!

這個項目是便攜式的-只要把它插入任何USB電源，它的工作方式完全相同!

你可以隨身攜帶，把感應led放在上面的任何地方，看到它們無線發光，甚至不用插在墻上。
