據WPC無線充電聯盟的公開數據， 2025年手機和平板電腦等個人電子設備中的無線充電滲透率將會達到50%。市場的爆發將會給設計者和生產者帶來更多的挑戰，尤其是隨著無線充電功率的提升，新的標準也增加了更多的安全要求。針對無線充電的測試環節，就提出了更高的要求，測試環境和項目也更復雜，普通的設計者需要投入較大精力于此。這時候一款全自動的無線充電測試儀器就變得的非常有價值，為此，GRL特地推出了全新的無線充電測試儀器GRL-C3，GRL全球解決方案總裁孫志強也針對無線充電的發展趨勢、測試難題進行了分享。

連通性的革新趨勢

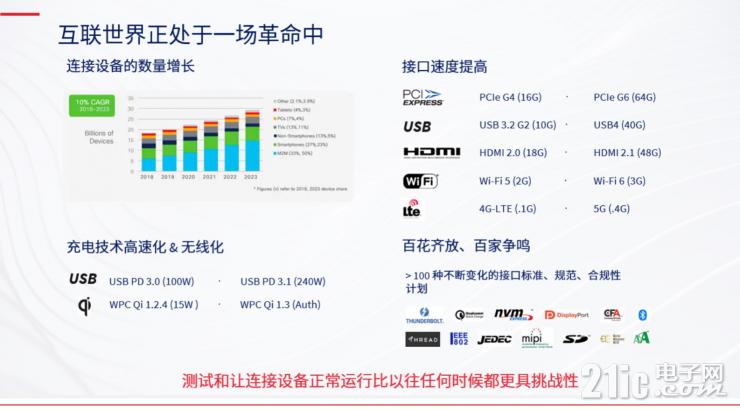

連接和充電在過去的10～20年間發生了巨大的變化，一是高速化，而是無線化、三是復雜化、四是行業協會增多。高速化指的是傳輸速率飛速增長，以USB為例，已經從90年代末的1.5M速度發展到了目前40G乃至更高的速度。無線化則更為明顯，不論是傳輸還是充電，都在向無線的方向去發展。復雜化指的是一個接口會支持更多的功能，例如目前的一個USB Type-C就支持充放電、數據傳輸、DP視頻等功能。行業協會變多則是因?yàn)殡S著萬物互聯的發展， 越來越多的場景中設備需要相互連接，從智能家居、智能樓宇到智能汽車，任何一個場景的一個設備中，都有著大量的連接需求。而不同的行業因?yàn)椴煌沫h(huán)境條件和狀況，就對于連接提出了更高的要求。也就衍生出了更多基于行業標準的接口標準、充放電認證標準、測試標準和測試標準等。這種變化讓可靠、高效、快速的連接變得比以往更具挑戰性。

對于無線充電而言，發展也是向著高功率化的方向發展。 5W、10W已經遠遠不能滿足用戶的需求。但隨著功率提高，隨之而來的設計難題則是倍增的。需要解決高功率充電的散熱難題，才能夠保證更高的效率和安全性。此外，無線充的行業普及化趨勢，也對于無線充的功能安全性提出了更高的要求。例如在汽車上進行無線充電，需要滿足汽車的合規要求，同時設計者還要考慮汽車這一個本身大磁場帶來的影響?？偟膩?lái)看，無線充電的設計難度隨著充電功率提升也隨之加大，對于無線充的測試難度也有相應的提升。

無線充電的測試難點

在2016年只有5%的產品使用了無線充電，而預計2025年大約50%的電子產品都要使用無線充電產品，無線充電有著非常廣闊的市場前景。但隨著充電功率提升、行業應用復雜化，解決發熱、充電慢和外部干擾的等復雜問題的解決變得更為重要。

首先第一個難題是在高功率充電同時要確?？刂坪冒l(fā)熱問題，達到更好的充電效率。第二個難題是傳輸過程中要做好防干擾，即外部器件的識別功能（FOD）。有時候一把金屬鑰匙都有可能破壞電磁效果影響充電，所以需要在設計時，充電器和手機要做到準確的識別。據悉無線充客戶在調試過程中，50%的時間都是用在FOD的調試環節上。第三個難點在Qi1.3新引入的鑒權認證上，需要充電設備中引入專門的硬件安全芯片來進行鑒權，確保握手通過的有認證的底座才可以充電。這些無線充電設計方面的難題，反饋到測試環節上， 就變成了如下挑戰：如何快速準確地實現高功率的充電測試；測試時候如何將異物識別出去；被測充電器與測試儀器測試板的對齊問題，如何保證信號最強；在報告中也包含鑒證信息等。諸多的測試難點綜合起來，變成了一個復雜的測試難題。對于大部分的充電設備廠商而言，可能并不具備這種專門的測試系統搭建的能力，而且進行自己搭建的成本也是極高的，行業需要一個完整的無線充電測試解決儀器/方案來解決這一難題。為此，GRL專門推出了全新的C3無線充電測試儀。

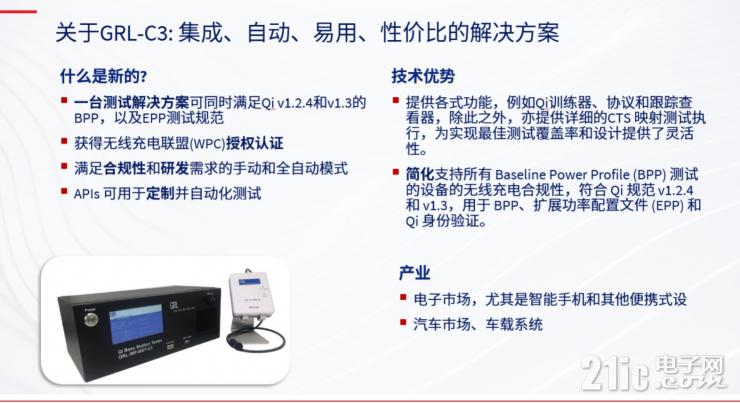

一臺“GRL-C3”化解無線充測試難題

“目前在這個市場里面，很少有公司既做測試實驗室，也做測試設備。”孫志強分享道，“我們做Qi大概有三年時間，三年當中我們做了大量的測試，如下四點是我們作為用戶，經常碰到的訴求：“自動、集成、易用、性價比”，這些主要問題解決了，也就解決了客戶的核心訴求?！?正如孫志強分享，GRL-C3就是基于GRL多年的無線充行業經驗，專門針對用戶的測試痛點而設計推出的全新儀器。

所謂的“好用”，指的是其易用性較高，不論任何人都可以直接上手運行自動化測試。測試者只需要將待測物與儀器連接好，按下執行按鈕。系統就可以進行自動無線充電測試和驗證，直到測試報告的形成。據孫志強分享，并不是每一臺儀器都能夠達到這一點。擁有一臺好用且高度自動化的測試儀器，意味著開發者可以將更多精力花在產品設計和研發驗證上，而不是花時間去學習如何使用這臺儀器。另外，用戶還能用C#或Python這種常見編程語言來控制儀器，對待測產品進行“加壓”測試，讓自己的產品不僅僅是合格，而是做到更優秀，提高產品的性能和互操作性。據悉，GRL-C3的產品技術余量可以達到50W，滿足目前大部分客戶的最高功率和加壓測試的需求。

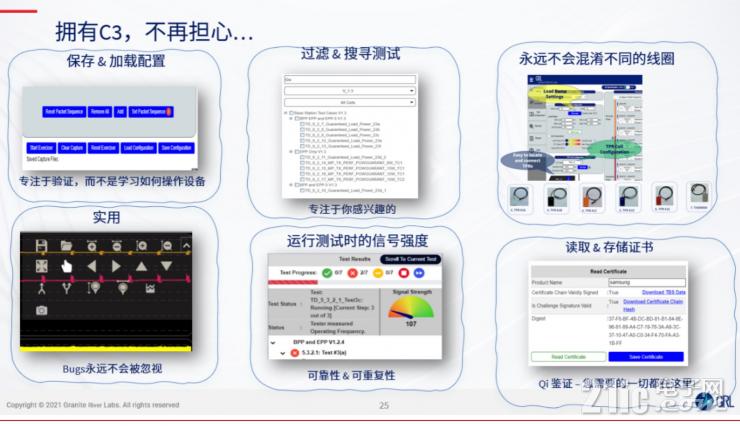

此外，GRL-C3還有配置記錄的功能，這樣可以方便使用者存儲多種不同的配置，隨時調取加載。還有類似于搜索引擎的過濾和搜索功能，提高使用者的測試項目查找效率。針對不同測試探頭，軟件端也有不同的顏色標識，給予用戶很好的提示，避免探頭混淆導致連接錯誤。針對測試中產生的BUG，也提供了類似文件查找的快速定位結果，方便快速?gòu)谋姸鄿y(cè)試結果中找到BUG。

針對無線充電測試中擺放位置的問題，GRL-C3提供了一個類似儀表盤的功能，指針在左側的暖色溫區意味著待測信號足夠強，可以執行測試，反之則需要調整待測物和測試板的相對位置。這樣就提高了測試結果的可靠性和測試重復性。針對Qi v1.3新增的鑒證功能，GRL-C3的軟件中也可以直接自動生成報告，方便隨時調取。

通過以上種種功能特性，GRL-C3免除了用戶自己搭建無線充電測試系統的難題，并且可以快速上手完成自動測試，導出測試報告。而在價格方面，孫志強也表示C3的售價僅僅是同類產品10%-40%的價格，每年校對的費用也僅為同行的10%到20%。

總結

隨著Qi v1.3的推出、無線充電功率的提升，對于無線充電測試的難度也有不小的提升。GRL-C3這樣一站式測試解決方案可以極大地減少開發者在測試環節上投入的精力，將更多時間放在產品設計上。孫志強表示，無線充電未來將會繼續向高功率方向發展，GRL也積極與包括中國公司在內的廣大開發者儀器合作，把新的應用引入到自動集成的測試儀器中，為客戶解決煩惱，助力其價值創新。
