1.前言

來自開關電源的輻射電磁干擾 (EMI) 是一種動態和情境問題，與電路板布局、組件放置和電源本身內的寄生效應以及它運行的整個系統有關。因此，從系統設計人員的角度來看，這個問題非常具有挑戰性，了解輻射 EMI 測量要求、頻率范圍和適用限制非常重要。

2.汽車電磁干擾標準

評估汽車應用中的 EMI 性能是參與汽車設計和測試的終端系統設計人員日益關注的問題。跟蹤可能導致輻射 EMI 問題的所有可能的相互作用是一項挑戰，特別是考慮到車輛線束內的體積相對較小，其特點是電源和信號線路密集排列。

從監管角度來看，聯合國歐洲經濟委員會（UNECE）條例 10(R10.05) 要求制造商獲得所有車輛、電子組件 (ESA)、組件和獨立技術單元 (STU) 的型式批準。盡管該法規源自歐洲，但它對其他地區具有更廣泛的相關性，因為汽車制造是一項全球性業務。圖 1 提供了使用 Comité International Spécial des Perturbations Radioélectriques (CISPR) 16 定義的準峰值 (QPK) 和平均值 (AVG) 測量時，30MHz 至 1GHz 適用頻率范圍內寬帶 (BB) 和窄帶 (NB) 輻射發射的限值) 檢測器。

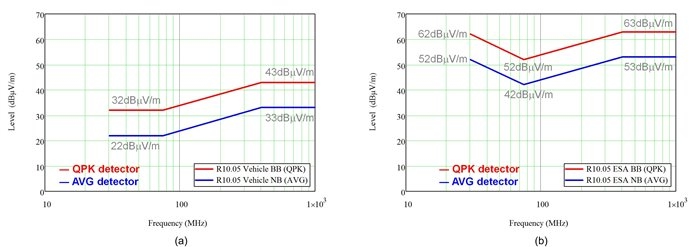

圖 1：UNECE 第 10 條規定的車輛在 10m (a) 處的輻射 EMI 限制；1m 處的 ESA/組件 (b)

R10.05 廣泛引用了 CISPR 12 和 CISPR 25 ，它們是國際標準，包含測量無線電干擾的限制和程序，以分別保護機外和機載接收機。CISPR 12 保護遠離車輛的無線電接收，是一種整車測試，而不是應用于子組件或組件，而 CISPR 25 保護車輛中的無線電接收，因此在各種無線電服務的頻段中定義了限制等級。它包括模塊/組件排放測量，以及使用隨車輛提供的天線進行的整車排放測試。

圖 2 顯示了使用峰值 (PK) 和 AVG 檢測器在屏蔽外殼中在 150kHz 至 2.5GHz 的頻率范圍內測量的組件/模塊的 5 類輻射發射限制。測量與在廣播和移動服務頻段中運行的車輛內的接收器有關。

圖 2：組件/模塊的 CISPR 25 5 類輻射發射限制

表 1 顯示了針對各種頻率范圍和所需測量極化的天線建議。雙錐天線和對數周期天線在頻率能力上重疊，而寬帶天線覆蓋了它們的頻率范圍的累積。

表 1：測量天線建議

3.工業設備的 EMI 標準

 CISPR 11是針對來自工業、科學和醫療 (ISM) 射頻 (RF) 設備的 EMI 干擾的國際產品標準。CISPR 11 適用于多種應用，包括無線電力傳輸 (WPT) 充電設備、微波烹飪器具、Wi-Fi® 系統和弧焊機。

第 1 組和第 2 組中的設備分別適用于通用和 RF 特定應用。第 1 組包含所有 ISM 設備，其中有意產生和/或傳導耦合的射頻能量是設備本身內部功能所必需的。第 2 組包含有意產生和/或用于材料檢查、分析或處理的射頻能量的所有 ISM 設備。

圖 3 提供了第 1 組設備的 CISPR 11 輻射限制。A類設備用于除家庭以外的所有場所，并在測試現場或現場測量；B 類覆蓋國內，僅在測試現場測量。我鼓勵您查看 CISPR 11 以了解各種設備組和類別的獨特規格限制和測試設置。

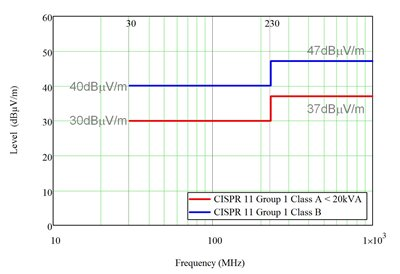

圖 3：CISPR 11/EN 55011 第 1 組輻射發射限值使用 QPK 檢測器并在具有 10m 天線距離的測試站點上測量

請注意，某些工業終端設備可能有專門的系統級標準，通過參考 CISPR 11 來指導 EMI 測試。例如，國際電工委員會（IEC）62040-2 為提供不超過輸出電壓的不間斷電源系統 (UPS) 提供了 EMC 要求1500V直流或 1000V交流。另一個系統級標準IEC61800-3規定了可調速電機驅動系統的排放要求和特定測試方法。

4.多媒體設備的 EMI 標準

CISPR 22/European Norms (EN) 55022 是用于信息技術設備 (ITE) 的電源產品的知名標準，電源電壓不超過 600V，最近被納入CISPR 32  /EN 55032，創造了一個新產品多媒體設備（MME）系列標準。同時，為北美市場設計的產品符合美國聯邦通信委員會 (FCC) 第 15 部分第 B 部分第15.109 節針對無意輻射器設定的限制。

對于 3m 的天線測量距離，圖 4a 繪制了在頻率低于 1GHz 時使用 QPK 檢測器時的 A 類和 B 類限制線。圖 4b 使用 AVG 檢測器繪制了 1GHz 以上的等效限值。此外，對于低于和高于 1GHz 的頻率，測量接收機帶寬 (RBW) 分別設置為 120kHz 和 1MHz。住宅或家庭應用的 B 類限制比商業用途的 A 類限制低 6dB 到 10dB。

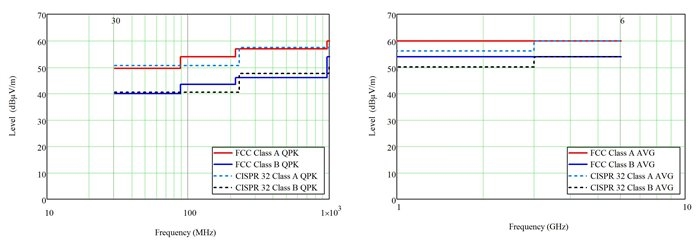

圖 4：A 類和 B 類的 FCC Part 15 和 CISPR 22/32 輻射限制

5.總結

對于具有高 dv/dt 和 di/dt 開關波形的電源轉換器來說，輻射 EMI 是一個越來越具有挑戰性的話題。許多管理機構規定了最終產品產生的輻射發射的允許水平，了解與應用相關的 EMI 標準至關重要。
