10月6日，21IC記者應邀參觀了在日本千葉縣幕張國際會展中心舉辦的CEATEC JAPAN 2010。CEATEC是亞洲最大規模電子業、IT業展會，覆蓋范圍廣泛，包括零部件、器件，以及終端產品、信息和服務等。

本屆CEATEC的主題是“支持舒適而環保的生活方式的技術”。數字網絡已從整體上改變了我們的生活，“聚焦CEATEC”系列報道將介紹如何應用最前沿的電子產品和技術，來實現更高的生活質量和更舒適的生活方式。

阿爾卑斯電氣株式會社（ALPS）以“人與地球，創造更加舒適的未來”為主題，分“環保產品”、“信息交流 ”、“人機互動”和“傳感器” 幾個課題展示了其最新的產品和技術。

其中，環保產品類包括磁性薄板超能感應器、高精度電流傳感器單元和藍白電子紙等；通信類包括ZigBee/RF4CE 對應模塊、電場通信模塊和車載用車頂模塊等；人機接口類包括姿態輸入模塊、最佳操作位置寬廣的小型輕觸開關和廣角配光/高效導光板等；傳感器類包括陀螺機能地磁傳感器、廣范圍地磁傳感器和防水型小型檢測開關等。本文將關注ALPS在此次展會上的熱點技術。

車頂模塊

在汽車工業追求電子化和多媒體化方向的發展中，需要充實拓展車身內外的通信功能。為了實現安全舒適的汽車生活，多種多樣的車用傳感器也被廣泛配載。對于開發各種信號收發所需的無線通訊模塊，廣播用高頻頭和感官設備，ALPS已有多年的設計經驗，并在此基礎上開發了集合上述諸功能的“車頂模塊”。

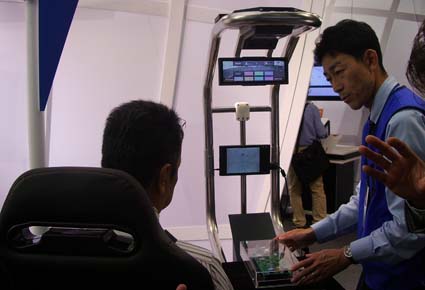

圖：ALPS工作人員為觀眾講解多功能車頂模塊

汽車一般具有GPS、FM/AM、遙控鑰匙等車內外多種的無線電數據傳輸。通常根據不同的功能在車身內搭載不同的天線。天線與各機器之間還要有單獨接口。ALPS車頂模塊是通過天線的整合搭載，大幅減少接口的使用量，以達到汽車的輕型化和減少配置工時的目的。加之各種電波的傳輸容易受到車身噪音的影響，車頂位置也歷來被視為信息傳輸最穩定的地方。該模塊在車頂位置將多種天線集中搭載，也可同時確保無線電通信的穩定性能。

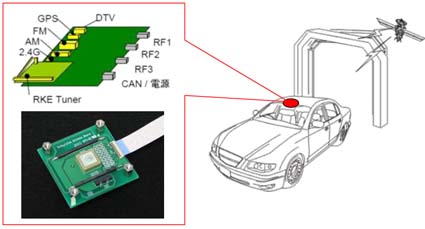

圖：車頂模塊通過天線的整合搭載大幅減少接口的使用

ALPS車頂模塊里裝配了立體聲式圖像傳感器和RF姿態傳感器。利用此類傳感器，可進行“車內入侵者檢知”和“乘員檢知”和導航的操作。

其中，“車內入侵者檢知”是指汽車停駐在停車場車庫等車內無人，有人入侵到車內時，車頂模塊上搭載的RF姿態傳感器可以感知到車內的動靜后，啟動圖像傳感器，將車內的情景進行錄像。“乘員檢知”是指事故發生氣囊迸出時，坐在副駕駛的嬰幼兒，會像普通人一樣受到同等的氣囊爆發沖擊力。嬰幼兒為此會有被氣囊沖擊受傷的可能性。對此，通過圖像傳感器，識別出副駕駛的乘車狀況，判斷出大人、兒童、行李的區分從而控制安全氣囊的啟動量。此外，車頂模塊的底部安裝有扶手，通過在空中對扶手的前后左右上下移動來實現導航地圖的滾動和大小調節的操作。

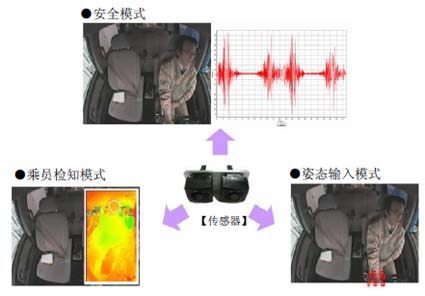

圖：車頂模塊可進行“車內入侵者檢知”和“乘員檢知”等操作

[!--empirenews.page--]

用于便攜產品的超小型開關

手機、便攜式音響等便攜式設備越來越向小型化、薄型化方向發展，要求安裝于這些設備上的電子零部件也更小、更薄。但是，電子零部件的小型化、薄型化，并不只要求外形尺寸更小。以開關為例，還要求易于在整機設備上安裝、可靠的操作感等。

ALPS為了滿足當前對設備小型化、薄型化的要求，采用多年積累下來的薄壁成形技術精密沖壓技術，開發了其安裝面積約為現有產品“SKRW系列”的30%操作范圍（最佳操作位置），且與現有產品直徑相同（0.7mm）的“SKSH系列”小型TACT Switch（寬3.3mm×長2.9mm）。


圖：“SKSH系列”小型TACT Switch

TACT Switch的接點使用了金屬接點（板簧）。隨著產品外殼的小型化，金屬接點本身也變小，其操作范圍也隨之變小。操作范圍變小，使在整機設備上安裝開關時的活動范圍變小，因此要求很高的安裝精確度，從而加大了安裝設計的難易度。本系列產品有效利用模擬技術，開發了通過沖壓加工在接點部分形成微細圓圈狀突起的新型金屬接點，雖然小型卻實現了大的操作范圍。而且，為了提高接觸可靠性，在成為金屬接點受力側的固定接點部采用了分割結構。從而增加了接觸點，還可以使分割的溝槽部分承受塵埃和灰塵的侵入，實現了穩定的接觸。

小型滑動接點式檢測開關

如今在汽車產業，為了進一步提高安全、舒適以及便利性，汽車的電子控制化發展趨勢越來越明顯。隨之，需要檢測例如車門和后備箱的關開、車門的上鎖和開鎖等狀態，因此搭載防水型檢測開關的情形在增多。而且，近年搭載于汽車和白色家電上的檢測組件也進一步向小型化、輕量化發展,被裝入這些組件上的零部件在保持現有性能的同時也要求小型化。
SPVQ8系列小型滑動接點式檢測開關尺寸為長5.3mm×寬8.3mm×高6.5mm，與現有產品相比，體積約減少50%，實現了小型化。本產品是作為用于汽車、白色家電及其他廚房、衛生間等設備上的機構動作檢測等其用途很廣泛的產品而開發的。


圖：SPVQ8系列小型滑動接點式檢測開關

雖然小型，但是通過應用ALPS獨有的精密加工技術，SPVQ8系列采用了從兩側夾住固定接點的夾子型雙面滑動接點結構。因此，提高了防塵埃、灰塵且抗振動、沖擊的性能，實現了很高的接觸可靠性。本產品的防塵、防水性能符合IP67標準。另外，本產品確保了離ON位置為2mm的超行程。而且，通過提高旋鈕部分的強度，可應對最大40°角度的斜向按鍵。因此，為節省檢測組件部的空間和提高整機設計的自由度做出了貢獻。

手勢輸入模塊

此次展出的另一個創新設計是用于電視的手勢輸入模塊。通過這一模塊中的圖像傳感器，觀眾的手勢或遙控器發出的紅外信號可被識別，用于電視的開、關等操作。采用該模塊的電視機預計2012年面市。

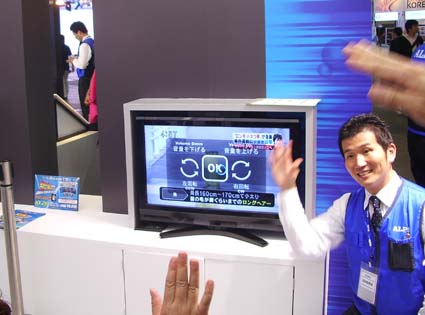

圖：觀眾在工作人員的指導下紛紛嘗試用手勢控制電視

從具有“乘員檢知”功能的車頂模塊，到讓人耳目一新的手勢輸入模塊，所有產品技術都體現了ALPS “創造使人類和地球都滿意的嶄新價值”的理念，使未來的生活更加舒適、豐富多彩。
