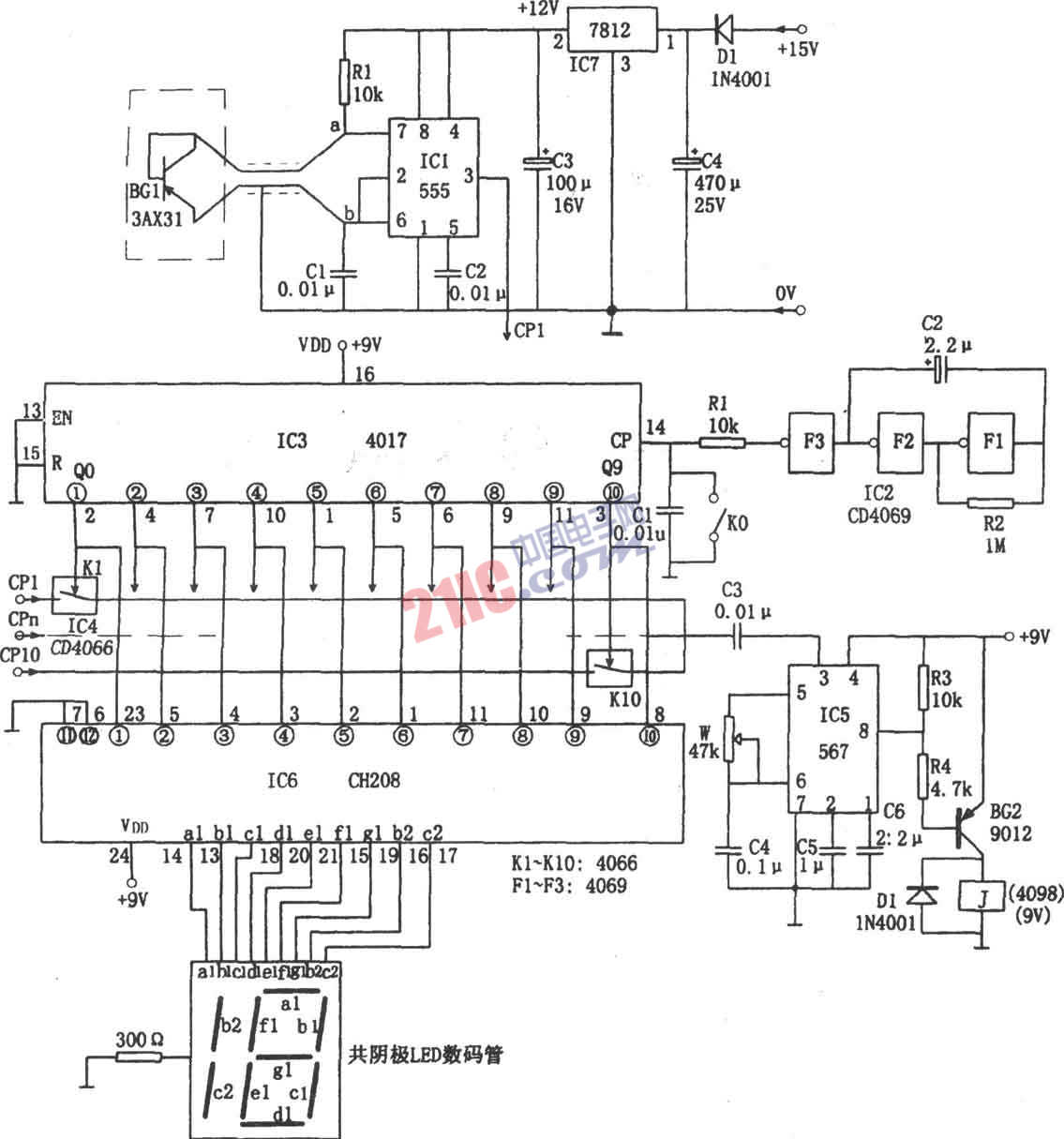

如圖所示為十路溫度巡回檢測電路。該檢測電路由溫度傳感器、V/F轉換電路、振蕩器、巡回檢測程序控制、報警、譯碼顯示電路等組成。 溫度傳感器采用3AX31，且接成二極管形式。當環境溫度變化時，其射-集間的電阻k隨溫度呈線性變化。振蕩器由IC1(555)和rce、R1、C1等組成，其振蕩頻率為f=1.44／(R1+2rce)C1，故rce隨溫度呈線性變化，則f也相應成比例地變化，從而實現溫度／頻率的轉換。若檢測10個點，則需10個這樣的溫度／頻率轉換頭。電路中IC2采用六反相器CD4069，其中F1、F2、F3組成0.2Hz的觸發脈沖發生器，即每5秒向計數電路IC3送一個計數脈沖CP。IC3為十進制計數器／脈沖分配器CD4017，在CP作用下，其十個輸出端Q0～Q9依次出現高電平脈沖。相應使模擬電子開關K1～K10依次導通。模擬開關IC4采用CD4066，由K1～K10輸出的頻率信號依次送入具有鎖相環回路的音頻譯碼器IC5(567)③腳(其中IC5的中心頻率為f0=1/1.1RwC4，電路中的C5可調定鎖定帶寬)，當某一路溫度超過限定范圍，且與預置的中心頻率f0相同時，則IC5輸出低電平(自⑧腳)，使BG導通，繼電器J吸合，觸發報警電路工作，發出報警葸響。與此同時，IC3的Q0～Q9輸出的高電平信號又依次送入IC6(CH208)譯碼顯示電路，經IC6譯碼后輸出相應的字段信號，驅動共陰極數碼管LED工作，使其顯示出相應的超溫場點。本檢測電路適用于機組、列車軸溫等多點檢測的場合。
