LED光柱顯示器的基本結構

時間：2008-08-04 22:19:17

關鍵字： LED 光柱顯示器芯片 BSP

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為L(zhǎng)ED光柱顯示器的基本結構。在這種結構中，將高亮度發光二極管芯片排列成一條直線，將100個芯片分成10組，每組10個芯片。每組共用一個陰極，各組中號序相同的陽極連到陽極干道Y1，Y2，…，Y10上，10個陰極

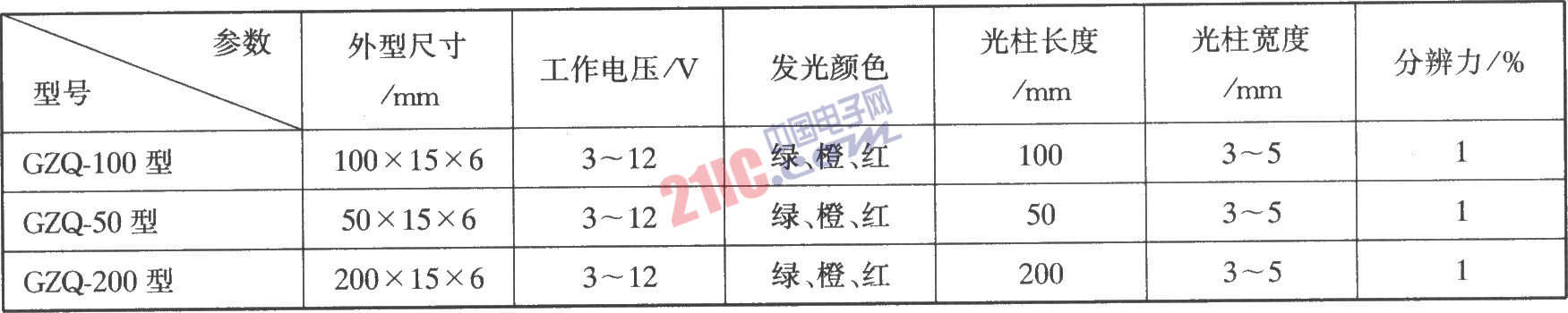

如圖所示為L(zhǎng)ED光柱顯示器的基本結構。在這種結構中，將高亮度發光二極管芯片排列成一條直線，將100個芯片分成10組，每組10個芯片。每組共用一個陰極，各組中號序相同的陽極連到陽極干道Y1，Y2，…，Y10上，10個陰極分別為X1，X2，…，X10，這樣就構成10×10的矩陣。由于本器件以矩陣掃描電路方式工作，故稱為矩陣掃描式光柱顯示器件。本器件除10×10只芯片外，還在器件刻度盤零線以下設置1個芯片，作指示燈用，器件工作時，此芯片發光，它不參與掃描。下表列出了幾種型號的LED光柱顯示器件的特性。
