引言

隨著4G網絡的興起，移動通信產業又迎來一個高速發展的時期。移動終端設備也進一步朝著互聯網在線設備的方向發展，而天線作為終端的關鍵部件，其性能極大地制約著終端的整體性能，傳統的移動終端天線已經不能滿足4G無線通信多頻帶和寬頻化的要求。研制能覆蓋LTE和原有所有通信頻率的小型化天線就具有十分重要的意義。本文正是以此為背景，設計了一款應用于平板電腦的4G-LTE天線。天線的尺寸為40mmX15mm，能夠產生的工作頻段能覆蓋所需要的700?960MHz和1710?2700MHz頻段。目前中國移動進行的TD-LTE規模試驗使用的D頻段(2575?2614MHz),最終結合F頻(1880?1900MHz)共同組建4G-LTE網絡。中國聯通的4G-LTE實驗網絡已經確定采用1800MHz的頻段(1755MHz?1785MHz，1850MHz?1880MHz)進行測試，中國電信使用2.6GHz(2600?2620MHz或2635?2655MHz)為主要頻率。因此，我們所設計的天線完全滿足4G系統對于工作頻段的要求。

1天線結構設計

由于微帶天線具有薄的平面結構、便于共形、制作簡單、成本低等優點，被廣泛用于測量和通信行業的各個領域。本文就是基于FR4介質基板的微帶天線。選用的FR4介質基板的er=4.4,損耗角正切為0.02,厚度為0.8mm。圖1給出了天線的幾何尺寸。

圖1天線結構圖

使用195mmX107mm的FR4基板加上天線高度的15mm來模擬195mmX122mm的7英寸的顯示器，模擬顯示器的大小可以變化，而且對天線的影響較小。天線由一個變形的倒L結構的驅動單極天線和兩根寄生的輻射單元構成。天線在B點處使用50Q同軸線饋電。A點穿過介質基板與接地板相連。經過仿真優化后計算，變形倒L結構的貼片作為四分之一波長諧振結構激勵起工作于1950Mhz的基本諧振模式。變形倒L結構的輻射貼片與輻射單元通過縫隙G1耦合饋電。一根輻射單元激勵起工作于960Mhz的諧振模式，另一根激勵起工作于760Mhz的諧振模式，同時激勵起一個2550Mhz高階諧振模。為了提高低頻段的阻抗帶寬，通過在接地板上插入一個寬度為2mm的L型縫隙拓展低頻帶寬以達到LTE700/GSM900MHz對于頻段的要求。L型縫隙的高為19mm，長為47mm，距離接地板右邊緣最近的距離為26.9mm。利用AnsoftHFSS軟件對天線進行仿真和優化后天線結構的各個參數為：L=40mm，W=15mm，L1=36.7mm，L2=31.5mm，L3=16.3mm，L4=6.8mm，L5=7mm，L6=12mm，L7=7.9mm，L8=5mm，L9=10.2mm，L10=6mm，L11=8mm，L12=7mm，L13=4.6mm，L14=10mm，L15=1.9mm，W1=1.5mm，W2=0.5mm，W3=0.5mm，W4=0.3mm，W5=0.3mm，W6=0.3mm，G1=0.3mm。

2天線制作與數據測試

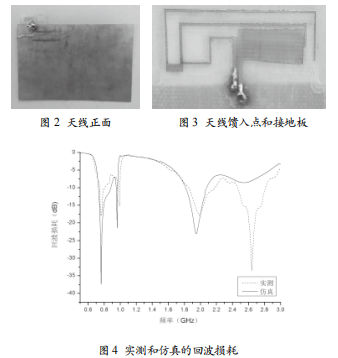

通過AnsoftHFSS軟件對天線尺寸進行仿真和優化，再根據優化后得到的尺寸，對該天線進行實物加工和測試，天線的加工實物如圖2和圖3所示。并利用矢量網絡分析儀對天線實物進行測試。利用矢量網絡分析儀進行實測的回波損耗如圖4所示。通常我們使用-6dB的回波損耗作為移動終端天線性能好壞的區分點。通過實測的結果和仿真的對比?？梢钥闯鲈谖覀冃枰念l帶內，回波損耗都在-6dB以下。仿真和測試的結果整體基本吻合，在2.63Ghz，天線實測數據明顯好于仿真數據，其主要原因是我們選用的低成本FR4板材的損耗角正切值是隨頻率增加而明顯增大的，其在高頻段其真實的損耗大于仿真過程預先設置的固定值。此外，還有一些重要的原因，比如天線尺寸的加工誤差、同軸連接器接頭的焊接精度及測量環境不穩定等客觀因素都會造成損耗的增大。盡管如此，天線的設計還是基本達到了我們的預期。

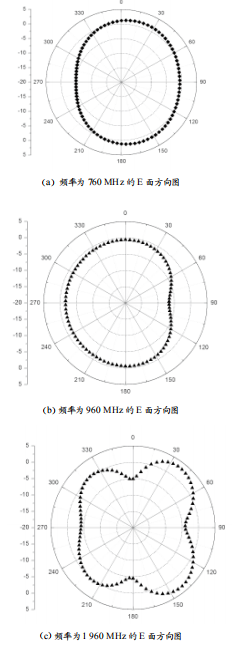

圖5給出了增益隨頻率變化的仿真曲線圖。圖6給出了天線在各個諧振點的E面輻射方向圖。由圖可見，天線在頻帶范圍內有著良好的輻射特性。

3結語

本文給出了制作一款應用于平板電腦上的4G-LTE天線的具體方法，該天線在工作頻段700～960MHz和1710MHz～2700MHz，能滿足4G～LTE和現有通信頻率對天線的要求。而且天線價格便宜，結構簡單、易于加工制作和集成，應用前景非常廣泛。
