引 言

目前，會場中廣泛使用無線話筒進行通信。無線話筒是一種通過無線電波傳輸聲音的設備， 可將聲音調制到88 ～108MHz無線電波發射出去，距離可達到 30 ～50m， 用普通調頻收音機或者帶收音機功能的手機就可接收 [1]。為了滿足低成本、低功耗、高分辨率和快速轉換時間等需求， 常采用直接數字頻率合成技術（DDS）實現調頻調制 [2-3]。DDS通常結合 DSP或 FPGA使用 [4]，因此成本較高，功耗也較大。針對上述問題，本文對無線調頻發射機和接收機進行研究，重點探討低功耗無線合成器 LMX2571的使用，設計一套低功耗無線話筒擴音系統，用于會場擴音。

1 發射部分硬件設計

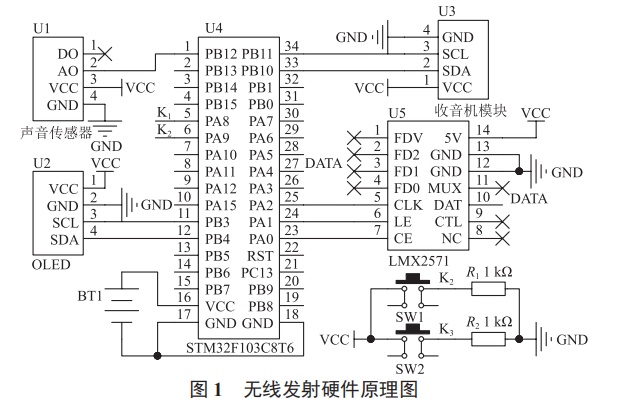

無線發射部分的硬件包括供電單元、語音信號采集單元、STM32F103C8T6 主控單元、LMX2571 射頻合成器單元、掃頻單元、OLED 顯示單元及相關外圍電路。無線發射硬件原理如圖 1 所示。

1.1 主控接口設計

無線發射部分使用兩節普通干電池提供的3 V 電源供電。STM32F103C8T6 是發射部分的控制核心，LMX2571 用于FM 調制，兩者之間通過 Microwire 串行接口進行通信。通過 Microwire 串行接口，STM32 控制 LMX2571 進行初始化、設置載波頻率、設置頻偏等操作。

STM32 通過 I2C 總線接口與掃頻單元和 OLED 顯示單元進行通信。聲音傳感器將輸出的模擬語音信號連接至 STM32 的模擬量輸入引腳，進行模數轉換。

1.2 LMX2571原理

LMX2571 是一款低功耗、高性能的 RF 合成器，輸出頻率范圍為 10 ～ 1 344 MHz，可通過編程支持直接數字 FSK 調制 [5]。

LMX2571 可工作在合成器模式與鎖相環模式下，本文設計中其工作于合成器模式。LMX2571 內部由 R 分頻器、乘法器、鑒相器、環路濾波器、壓控振蕩器、N 分頻器、輸出分頻器組成，其具體參數存儲于 LMX2571 內部的寄存器中，并均可通過編程進行設置。其中 R 分頻器與乘法器用于對輸入的晶振頻率進行分頻與倍頻，控制輸入到 PLL 的頻率。鑒相器、環路濾波器、壓控振蕩器與 N 分頻器構成鎖相環（PLL）。N 分頻器包括整數部分與分?jǐn)?shù)部分，程序通過改變 N 分頻器的值實現 FSK 調制。PLL 輸出的頻率經輸出分頻器分頻后，即可得到對應的載波頻率。

確定晶振輸入頻率與 LMX2571 輸出頻率后，即可計算各個參數的取值。LMX2571 工作流程及其在輸出 88 MHz 載波時各參數的配置如圖 2 所示。

78物聯網技術 2019年 / 第5期

圖 2 工作流程及參數配置

其中，N 分頻的整數部分為 24，分子為 800 000，分母為 1 250 000。計算最大頻偏為 75 kHz 下的 FSK 數字基帶信號 [5-6]。

根據式（2），將檢測到的聲音信號幅值轉換為 FSK 數字基帶信號，從而改變輸出 LMX2571 的輸出頻率。通過實時檢測聲音信號并實時改變輸出頻率，即可實現頻率調制。

2 發射軟件設計

無線發射軟件部分包括 STM32 初始化、讀取信道占用情況、采集聲音信號電壓值、LMX2571 初始化、設置載波進行混頻，然后選出差頻作為中頻輸出 [7]。

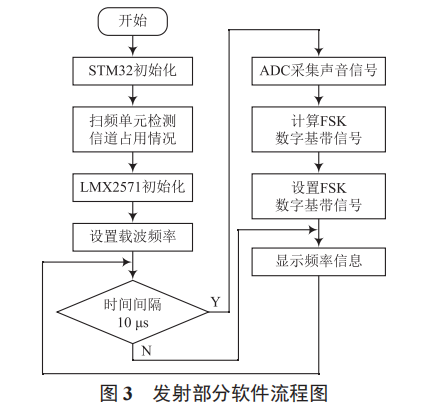

程序每隔 10 μs 采集一次聲音信號的幅值，根據聲音幅值與 FSK 數字基帶信號的函數關系，計算出當前聲音信號對應的 FSK 數字基帶信號，并將其寫入 LMX2571 寄存器中，完成頻偏設置。無線發射軟件設計流程如圖 3 所示。

3 接收機硬件設計

為了實現混音，需要兩套接收系統。其中一套接收系統包含解調單元與電源管理單元兩個部分 ；另一套接收系統則包括解調單元、加法器電路與電源管理單元三個部分。

3.1 解調原理

經過調制的語音信號通過天線接收，調諧回路選出發射端的輸出信號，送到變頻器與本機振蕩電路送出的本振信號進行混頻，然后選出差頻作為中頻輸出 [7]。中頻信號經過檢波器檢波后輸出語音信號。解調出來的語音信號比較微弱，要驅動 8 Ω 揚聲器負載還需經過低頻放大與功率放大。

3.2 加法器電路設計

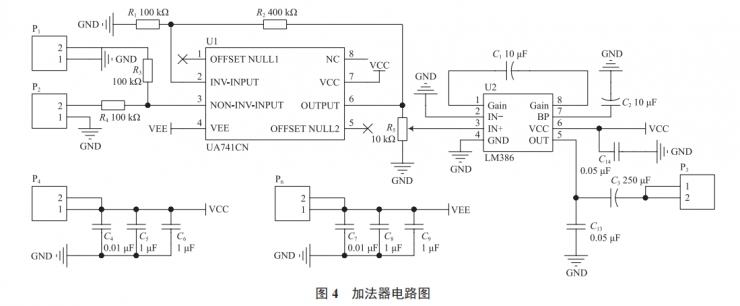

加法器電路的主要功能是將兩路語音信號加在一起后，經過低頻放大與功率放大后通過揚聲器播放出來，具體電路圖如圖 4 所示。

解調后的兩路語音信號經過 UA741 運算放大器組成的加法器實現兩路語音信號的相加，即進行混音，其運算關系為 ：

加法器具有 5 倍的低頻放大功能，相加后的信號進入LM386 進行功率放大。在 LM386 的 1 腳與 8 腳之間接一個 10 μF 電容，放大器的增益可以達到 200?；煲粜盘?hào)經過LM386 功率放大后驅動 8 Ω 揚聲器播放混合的語音信號。當不需要混音，直接接收的是一路語音信號時，就需將加法器的任一輸入端（P1 或 P2）通過跳線帽進行短接，相當于將一路輸入接地。

4 實驗與測試

4.1 測試條件

本文主要使用 TSB110 型雙蹤示波器、MG4102 型函數發生器、VICIRVC97 萬用表及 TECSUM 收音機對本套設計進行測試。

4.2 測試結果與分析

無線話筒及其收音機的通信距離測試

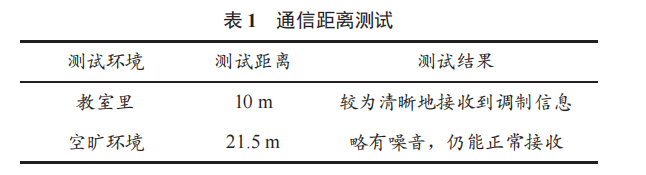

通信距離測試結果見表 1 所列。

測試結果表明，本文設計的通信距離可以大于 21.5 m，滿足室內無線擴音話筒的需求。

4.2.2 音頻輸出功率測試

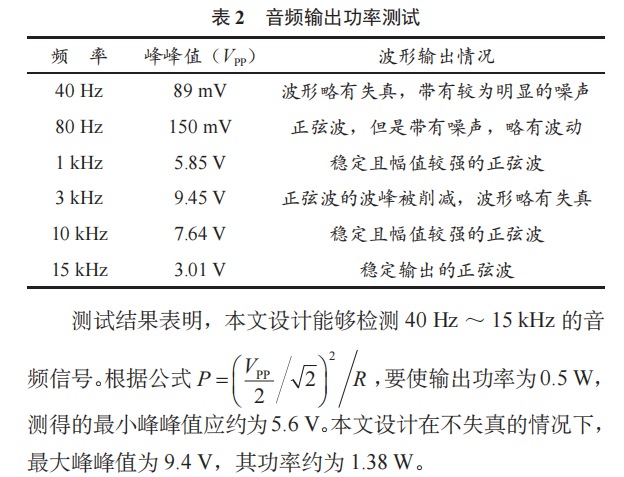

使用函數發生器產生帶寬為40 Hz ～15 kHz 的音頻信號， 將產生的正弦波信號加入到發射部分進行模擬調頻與發射。在接收部分通過揚聲器作為 8 ?負載，使用示波器測試不同基帶信號下的輸出波形情況及峰峰值大小，測試數據見表 2 所列。

5 結 語

本文針對會場無線擴音進行研究，設計了一種低功耗會場無線通信系統。語音信號采集單元將采集到的語音信號傳送至 STM32 單片機，同時掃頻單元將空氣中已占用信道信息傳遞至 STM32 單片機。STM32 單片機在 88 ～ 108 MHz 間選取一個未占用的頻率設置為載波頻率，將語音信號轉換為對應的數字基帶信號，并將其傳遞至 LMX2571 進行調制，調制后的信號經過天線發射。無線接收單元將接收到的信號進行解調，并經過加法器電路實現混音，同時進行低頻放大與功率放大，驅動揚聲器發聲，最終實現混音擴音。該系統基于無線通信原理進行設計，適用范圍廣，抗干擾能力強，同時能滿足無線話筒對低功耗的要求，具有廣闊的應用前景
