引言

當前市場上實現電視電腦一體機解決方案主要有兩種方法：第一種方法是在現有的電視電路的基礎上增加數字解碼電路，然后外加PC主板方案。這類方案在前幾年被廣泛采用，它主要是電視、電腦兩機的簡單組合，集成度低、成本較高。第二種是專用單芯片方案，這是目前智能云電視的主流方法。它主要采用的是性能較差的嵌入式主控板，從而實現了智能云電視的上網功能，但芯片性能低，主控板電路較簡單，性能較差，故對PC功能的支持有限，完成不了PC機的正常工作，且成本較高，后期開發難度較大。本文提出第三種方法是智能電視電腦一體化方案，它通過改造傳統的PC主板來解決。由于PC主板功能強大，性能較高，而且其功能靈活多變,容易通過USB接口接入觸摸屏，并通過觸摸屏輸入解決了傻瓜用戶不能使用鍵盤的苦惱，簡單化用戶的使用，是智能電腦電視一體機的傻瓜化應用，并支持語音輸入與輸出，能滿足未來家庭數字化需求，智能電視云化的物聯網的重要應用。

1觸摸屏電視電腦一體機的實現方法

本方案是在PC主板上增加模擬信號的接收和解碼，以及數字信號的接收和解碼電路，讓電視信號可以輸入PC主板,從而實現智能云電視功能，并通過PC主板上的USB3.0接口接入觸摸屏，最終實現帶觸摸功能的電視電腦一體機，并支持傳統的鍵盤鼠標輸入操作，同時也支持麥克風輸入與音箱輸出。圖1所示是帶有觸摸屏輸入功能的電視電腦一體機的電路框圖。

首先，本系統在PC主板上增加模擬電路，用于實現模擬電視信號的接收。射頻模擬電視信號通過一體化調諧器（高頻頭）接收，解調后輸出視頻信號，再送給主板上的模擬解碼芯片。同時，AV輸入的模擬視頻信號或者S-VIDEO輸入的模擬視頻信號也輸入到主板上的此解碼芯片。主板上的此模擬解碼芯片的作用是把各類模擬信號經過ADC轉化成數字信號后再經過數字處理、解碼，最后輸出格式為ITU656或ITU601的數字信號。

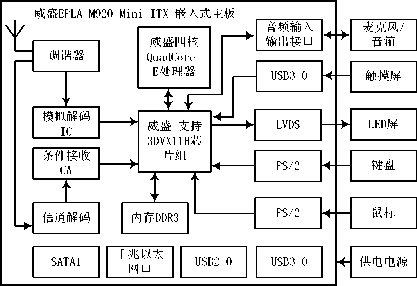

圖1  帶有觸摸屏輸入功能的電視電腦一體機電路框圖

其次，在PC主板上增加數字電路，實現數字電視信號的接收。讓PC主板接收數字電視信號比接收模擬信號并完成信號調制和解調相對復雜些，主板的數字電路通過高頻頭（調諧器）接收射頻數字電視信號并完成信道解碼后輸出串行的TS流。由于數字電視信號通常是加密的信號，這時還需對TS流進行解密操作。經過解密的TS流最后送給芯片組，由此芯片組完成MPEG2信源解碼。經芯片組動態降噪、去隔行處理、格式變換、圖像細節增強等處理操作后，標清和高清的電視信號被轉換成統一格式（如1920X1080P/60Hz）的LVDS信號，并送給LCD顯示屏，完成電視信號的輸出，從而實現電視功能。由于PC主板接口較豐富，USB接口較多，且支持最新的USB3.0接口，因此可以外接觸摸屏，完成觸摸功能的輸入操作，這也可以取代傳統的鍵盤與鼠標操作。另外，此主板還帶有音頻輸入輸出接口，可以完成聲音的輸入與輸出,此主板還支持目前四核的威盛處理器，支持最新的DDR3內存。與傳統的嵌入式主板相比，此主板功能強大，不僅可以裝入嵌入式操作系統WINCE或LINUX，也可以支持最新的WIN8與ANDROID系統。內帶2個SATA接口可以接硬盤和光驅，其余的USB3.0接口，讓U盤安裝ANDROID等系統成為可能，且USB3.0的速度較USB2.0提高速度十倍以上。2個內帶的PS/2接口可以支持傳統的鍵盤與鼠標輸入。

2系統硬件實現

2.1主板集成的主要器件選擇

由于觸摸輸入的電視電腦一體機市場前景較好，許多IT廠商（例如聯想）都在從傳統的IT領域進軍家電領域，許多家電企業如海爾也努力進入IT領域，因此電腦電視觸摸屏的結合的一體機產品成為了各大巨頭重要的競爭場所。Intel、AMD和VIA等更是不甘落后，相繼推出適合嵌入式應用的高集成度、低功耗CPU和芯片組，甚至有的把CPU（1GHz以上）、南橋、北橋及其他接口集成在一起。本主板集成選用

GHz威盛QuadCore-E四核E系列處理器或1.0GHz威盛EdenX2處理器及最新的威盛VX11H媒體系統芯片組，為微型化系統提供出色的計算性能。該系列屬于X86體系，可運行WINDOWS8和ANDROID4.X嵌入式操作系統。從系統框圖中可以看出，在PC主板的基礎上增加了數字高清電視高頻頭和信道解碼部分電路以及模擬信號高頻頭和標清信號的解碼電路，從而完成模擬電視與數字電視的接收功能，并通過USB3.0接口連接觸摸屏，實現觸摸輸入取代傳統的鍵盤與鼠標輸入。通過PC主板自帶的語音輸入輸出口完成語音的輸入輸出，實現標準的人機交流。采用最新的威盛EPIA-M920Mini-ITX主板不僅節約了研發成本，減少了一體機的體積,還降低了功率，減少了發熱量。

PC主板上的CPU選取

威盛QuadCoreE系列處理器集成4個高性能64位核心，為嵌入式電視電腦一體機提供低功耗、高性能的多任務處理和出色的多媒體性能，四核64位最新處理器讓電視電腦一體機運行速度更快。威盛QuadCoreE系列處理器采用低功耗、高性能的多核架構，可提供出色的多線程支持，實現低功耗的多任務執行、多媒體回放、高運算能力及互聯網瀏覽。威盛QuadCoreE系列處理器支持分布式處理，容易實現在各種多屏顯示環境中的應用。威盛QuadCoreE系列處理器支持64位操作系統，還具有自適應超頻，擁有4MB二級高速緩存及1066MHzV4總線等一系列性能。其低功耗設計在業內處于領先地位，如主頻為1.0+GHz的威盛QuadCoreE系列處理器（超低功耗版本）熱設計功耗在無風扇配置下運行功率僅為18W。此外，威盛QuadCoreE系列處理器還支持虛擬化技術，可在虛擬環境中運行相關軟件和應用，并對自身性能毫無影響。威盛QuadCoreE系列處理器采用威盛PadLock先進譯碼引擎，提供全球最快的AES加密，并實現了基于硬件的運行數據加密，是運行數據的內容保護和系統安全的重要工具。威盛QuadCoreE系列處理器提供主頻為1.0+GHz、1.2+GHz、1.46+GHz的三種型號產品，它采用最新的40nm制程工藝生產，21mmX21mm威盛NanoBGA2封裝，其核心尺寸僅為11mmX6mm，可與威盛C7、威盛Eden、威盛NanoX2處理器系列及威盛EdenE處理器完全地針腳兼容。

一體機的主板和芯片組選擇

威盛EPIA-M920Mini-ITX主板基于業內標準的Mini-ITX板型，尺寸為17cmX17cm。后面板I/O包括2個千兆以太網接口（可選）、2個USB3.0接口、2個HDMI接口、1個VGA接口、1個COM接口、2個USB2.0接口及音頻輸入、輸出插孔及麥克風插孔。板載排針包括2個LVDS、1個USB3.0接口及額外的4個USB2.0接口、2個SATA接口、3個RS232接口支持5V/12V電壓、數字I/O、LPC、1個SD卡（SDHC/SDXC）及1個PCIex4卡槽。該主板最高可支持16GB、1333MHzDDR3內存，此外，還提供ATX或直流電源支持。

威盛VX11H媒體系統芯片組支持DirectXll及3D立體顯示，它采用最新威盛Chromotion5.0視頻處理器，提供高性能硬件高清視頻解碼。威盛Chromotion5.0視頻處理器在1080p高清分辨率下為最新的MPEG-2、MPEG-4、VC1、WMV9及高清H.264視頻格式內容提供硬件加速，為用戶提供極為豐富的娛樂體驗。

一體機模擬解碼芯片選擇

目前常用的模擬/數字信號解碼芯片都支持PAL/NTSC/SECAM多制式解碼，有些芯片還集成了三通道高速ADC或HDMI接收器等。主流的數字解碼芯片主要有ADI公司的ADV7184/ADV7403/ADV7441、TI公司的TVP5147/TVP5160、NXP公司的SAA711X、MICRONAS公司的VPC3230D、PW公司的PW2300/PW3300等。另外，選擇一體機的解碼芯片時還必須考慮其適應的市場，如北美市場要考慮CCD/V-CHIP和立體聲，歐洲市場則要考慮圖文電視接收和SCART接口等。

此處的一體機解碼芯片選用功能較全的ADV744110來支持10位數字處理。該芯片可支持PAL/NTSC/SECAM多制式解碼，擁有兩路HDMI高清輸入，并支持12組模擬信號輸入,輸入的多類模擬信號可以是CVBS全電視信號、YpbPr分量信號、S-Video亮色分離信號和RGB基色信號，具有標清模擬信號去鋸齒濾波器，可節約外加額外的濾波器成本。ADV7441擁有四路150MHz帶寬的ADC，支持1080p的高清信號輸入及SXGA的RGB信號輸入，可自動辨識電視系統（NTSC/PAL/SECAM），具有VBI功能，軟件完成TELETEXT和CCD/V-CHIP。數字輸出口可以是ITU656ITU601數字色差編碼信號或者24位的RGB信號。

2.5調諧器選擇

調諧器也稱高頻頭，它通常用鐵盒的屏蔽封裝。調諧器根據接收信號分為模擬、數字、數模一體化三種，其中有些數模一體化調諧器還具備信道解碼功能。調諧器從接收信號的制式上看，模擬信號調諧器可以做到全制式接收，數字信號調諧器的接收按地區分為DVB、ATSC、ISDB、DMB等。同時，數字信號接收還因傳輸?shù)木W(wǎng)絡不同，從而實現的信道編碼方式也不相同，如在歐洲有線網絡用DVB-C、地面廣播用DVB-T、衛星廣播用DVB-S、手持設備用DVB-H等。

近年來體積更小的硅調諧器發展迅速，它不用鐵盒封裝，而是直接將硅集成電路焊接在電路板上，從而打破了傳統的調諧器概念，它具有體積小和成本低的優勢。本一體機的調諧器選用NXP公司最新推出的新型數模一體化硅調諧器TDA18274,它不但兼容所有的模擬與數字電視標準（PAL、NTSC、DVB-T、SECAM、DVB-C、ISDB-T、ATSC），而且TDA18274芯片自身可將中頻信號送至數字中頻解調器TDA8296,從而完成模擬電視解調，并輸出CVBS模擬電視信號，同時它把中頻信號也送到信道解碼器TDA10048,解出數字電視TS流。這部分電路框圖如圖2所示。

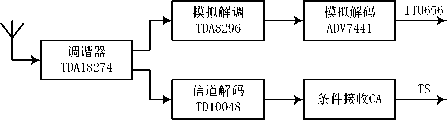

圖2  —體機電視信號接收電路框圖

2.6一體機的觸摸屏與液晶屏選取

觸摸屏（touchscreen）又稱為觸控面板、觸控屏。當人接觸屏幕上的圖形按鈕時，屏幕上的觸覺信號通過觸摸屏控制板轉化為電信號，送入CPU芯片，經CPU處理，傳送到各種外設顯示，從而完成人機交互。用觸屏的動作取代傳統的鍵盤與鼠標輸入，并借助液晶來顯示畫面，它是構建物聯終端,實現人機交互的最流行的傳感技術。觸摸屏分為電阻式、電容式與壓電式等。因?yàn)閴弘娛接|摸屏同時具有電容屏幕的多點觸摸觸感和電阻屏的精準穩定，有別于電容屏的是，即使戴著手套或是沾水手指仍能進行操作，所以我們選用壓電式觸摸屏。

液晶屏幕（包括LCD顯示器和LED顯示器）是以電流刺激液晶分子的方式產生點、線、面配合背部燈管構成畫面的。和傳統的CRT顯示器相比，它體積較大，畫面柔和，畫面不會閃爍，可以降低眼睛的疲勞，本設計選用LED屏。

3軟件系統選用

本方案中操作系統選用ANDROID4.X系統，因?yàn)榇瞬僮飨到y(tǒng)能很好地支持觸摸輸入功能，而且此系統支持的應用軟件豐富，目前市場上的應用軟件幾乎不用任何修改都可以應用于這個平臺上。與現在市場上流行的一體機相比，本方案僅用一塊PC主板即可實現觸摸功能的電腦電視一體機，既節約了成本，也簡化了安裝。由于采用ANDROID系統，相比基于傳統WIN8平臺的一體機，既大大節約了存儲空間和成本，也解決了目前市場觸摸一體機的啟動速度慢、體積龐大、安裝復雜、板線過多等問題。同時，它作為電視也改變了現在市面智能云電視網絡功能弱、運行速度慢、多塊板組合復雜、使用不方便的毛病。隨著CPU速度提升，北南橋芯片的簡化,系統啟動時間變短，這些制約傳統PC機目前不能在家電領域廣泛應用的瓶頸問題將得到徹底解決，即與PC主板集成觸摸功能的電視功能一體機將成為未來數字家庭的必備首選。隨著觸摸屏輸入取代鍵盤鼠標，語音輸入成熟，用戶操作使用將更加簡單方便。觸摸屏輸入解決了軟件太復雜、用戶學習使用不便的問題，不需要較高的技術水平，普通用戶將會容易使用，語音觸摸的輸入輸出將讓軟件使用越來越傻瓜化、簡單化與智能化，可以想象未來幾年電腦電視觸摸一體機會成為數字化家庭的終極方案。

本方案的硬件平臺支持ANDROID4.X操作系統，它支持的應用軟件比較豐富，開發基本PC與電視的應用軟件也比較方便，程序員幾乎不用學習任何軟件，也可以開發相關應用程序。由于采用了PC操作系統，軟件開發也越發簡單，應用軟件包易于移植。

4結語

支持觸摸功能的智能電視電腦一體機實現方案突出了電視功能，可支持傳統PC，同時在輸入輸出設備上，還用觸摸屏取代了傳統的鍵盤與鼠標，簡化了用戶的使用復雜度，讓傻瓜式的應用進入家庭，以實現電視與電腦的有機結合。這種一體機結構簡單，維護方便，使用靈活方便。本系統功能強大，成本卻大大降低，從而方便了用戶。我們相信，隨著物聯網與云計算時代的來臨，基于觸摸功能的PC電視一體機亦將進入家庭，必將受到個人家庭用戶的歡迎。
