引 言

開關的遠程控制是遠距離上對設備實現控制，是跨空間、跨時間的開關控制，提高了設備的可控性，節省了人力財力。隨著電氣綜合自動化程度、電子、人工智能及科技的發展， 發展道路中出現了很多的控制設備，而遠程操作就依靠這些開關 [1-2]。

面對遠程控制開關的需求和發展趨勢，下面指出一種基于 GSM 的遠程開關控制設計。該裝置使用 GSM 網絡進行信號的傳遞和判斷，通過信號在硬件、軟件中的處理來實現一些操作，并輸出一些信號，而這些信號對于設備的通斷有著重要的影響 [3]。

1 設備工作原理和功能

該設備通過 GSM 處理短消息來實現設備的遠程控制， 其工作原理是通過手機發送短信或特殊指令，該短信通過GSM 網絡傳送給設備，裝置接收觸發信號之后，進而讀取短信并執行開關等操作。

2 硬件設計部分

該裝置以 AT89C51 單片機為主要部分，其他部分包括可隨時間變化、返回初始態、結果顯示的一些特殊電路及GSM 遠程控制開關電路（GSM 遠程控制的移動端模塊 -TC35 模塊）。系統總體框圖如圖 1 所示 [4]。

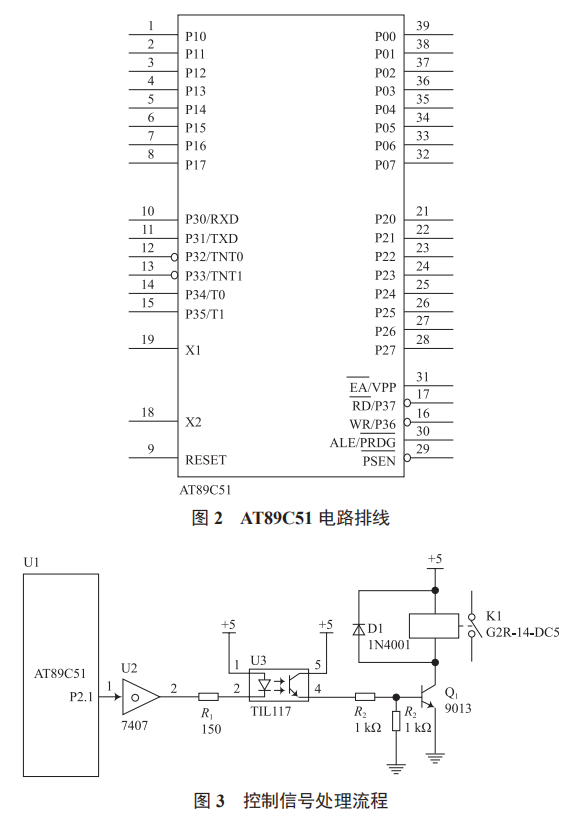

AT89C51 形狀及電路排線排列如圖 2 所示。

該芯片控制信號處理的工作步驟如圖 3 所示。 當AT89C51 的排線 P2.1 輸出高電平 1 時，控制開關的 G2R-14- DC5 的線圈不得電，開關斷開，反之則開關閉合（這里線圈工作電壓為 5V）。

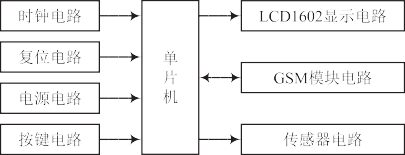

圖 1 系統總體框圖

GSM 移動端模塊 TC35 是一種遠距離通信， 可通過WiFi 連接 GSM 移動手機端模塊。自身帶有 RS232 處理信號接口，可方便地與 PC 機、單片機連接并實現信號的交換， 這樣可以安全快速地實現設備中的數據、語言的中遠距離傳輸、短消息立即處理等優點 [5]。其工作流程如圖 4 所示。

GSM 移 動 端 控 制 可 通 過 串 口 與 AT89C51 連 接， AT89C51 可通過串口用 AT 命令對 GSM 移動端處理來實現控制該裝置 [6]。LCD 屏是顯示設備。GSM 移動端如圖 5 所示。

3 該裝置軟件設計部分

軟件部分主要通過控制密碼經過鍵盤電路和液晶顯示器件，進而操控密碼 ；根據液晶顯示器顯示開關形態 ；GSM 移動端的遠程操控經串口發送 AT 命令來控制手機模塊，判別手機模塊接收的信息，根據內容進行開關并發送狀態等操作 ；本地控制通過設施中鍵盤電路來實現手動操控 [7-8]。

（1）TC35 端測試部分 ：可先通過測試 TC35 端的工作是不是處于正常，由于其本身帶有接口，可用 PC 機的串口測試 APP 進行測試。

（2）短信處理部分 ：AT89C51 用串口部分來發送 AT 命令來操控對 GSM 手機移動端，因此 GSM 遠程控制的系統主要包括裝置回歸初始端、發送字符串、中斷函數、延時函數等和 GSM 主要控制語句。

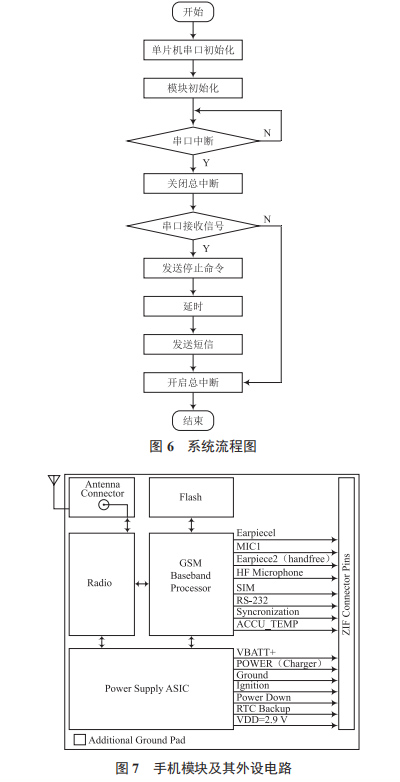

（3）首先對裝置進行初化，將硬件的程序整理輸入設計中，主要通過手機模塊控制繼電器的判斷、裝置和手機之間的連接，斷開技術主要是及時地監視并控制，其要求硬件部分能夠及時地判別斷開請求。通過手機發送短消息，進而控制開關的開啟，斷開。系統流程圖如圖 6 所示。

（4）TC35 手機模塊部分組成由信號基帶處理裝置、信號射頻部分、提供電模塊（ASIC）、存儲裝置端、連接器及外接天線接口等六部分組成?；鶐幚硌b置主要處理手機端內的語音輸入、眾多數據信號，并包括蜂窩狀射頻裝置中的一些功能，可進行一些信道的編碼工作。TC35 手機模塊及其外設電路部分如圖 7 所示。

4 系統測試結果

該裝置目的是測試基于 GSM 遠程開關控制實施的工作狀況，對設備不間斷地進行了 20 次不同距離、不同環境的控制性能測試，實驗表明設施能實現不同距離的短消息發送之后系統處理和返回結果等控制 [9]。

5 結 語

本設計是基于 GSM 的遠程控制開關，通過短信可實現設備的智能化，顯示開關的工作狀態，使用簡單的方法來實現一些基礎的控制，通過多次實驗，證明了實驗的可靠性，設備能夠?qū)崿F(xiàn)遠程開關自動控制和返回狀態功能，具有一定的應用價值 [10]。
