掌握機械臂運動的藝術!該項目演示了如何在AgileX PIPER機械臂上實現連續軌跡記錄和重放。無論您是構建教學演示還是自動化復雜操作，這本全面的指南都將引導您完成從設置到部署的每一步。

功能演示

你會學到什么：

?用時間序列數據記錄復雜的運動軌跡

?回放記錄的運動與精確控制

?集成Python SDK與CAN通信

?實施機械臂安全機制

項目概述

該解決方案通過智能時間序列數據管理捕獲并再現PIPER機械臂的復雜運動。該系統支持一次性演示和無限循環操作，非常適合教學、測試和生產自動化。

主要特點:

?實時連續軌跡記錄教學模式

?多重重放模式(單、多、無限循環)

?雙級調速系統

?具有自動接頭定位的安全機構

?基于csv的數據持久性，便于可移植性

?完整的抓手集成支持

開始

你需要什么

硬件:

?AgileX PIPER機械臂

?USB-to-CAN模塊

?支持Linux的計算機

軟件要求:

?Ubuntu 18.04或更高版本

?Python 3.6或更高版本

?Git版本控制

術前檢查表

在你開始工作之前，確保你的工作空間已經準備好了。

?清除機械臂周圍的所有障礙物

?檢查電源是否穩定，指示燈是否正常

?確保良好的照明，以便觀察位置

?測試夾持器動作(如果配備)

?確認地面穩定，避免震動

?測試教學按鈕功能

環境設置

步驟1：安裝系統工具

Bash

步驟2：安裝CAN工具和配置

Bash

步驟3：克隆并安裝PIPER SDK

Bash

步驟4：克隆項目存儲庫

Bash

記錄你的第一個軌跡

記錄工作流程

第一步：充電

?接通PIPER臂的電源

?將USB-to-CAN模塊連接到您的計算機

第二步：啟動錄音程序

Bash

第三步：進入教學模式

短按教學按鈕

?手臂進入教學模式(關節可以自由移動)

第四步：記錄動作

?準備好后在終端按回車鍵

?手動引導手臂通過你想要的軌跡

?該程序?qū)崟r記錄位置變化

第五步：退出教學

?再次短按教學按鈕退出教學模式

?錄音自動停止

記錄最佳實踐

運動規劃:

?從一個安全、容易接近的初始位置開始

?避免靠近關節極限的位置

?規劃平坦的路徑，不要突然改變方向

?考慮運動約束和奇異位置

速度控制:

?保持適度的移動速度以獲得一致的數據質量

?在關鍵位置減速以獲得更好的精度

?避免突然加速或減速

?在最后記錄之前測試你的軌跡速度

數據質量提示：

?在無振動的穩定條件下記錄

?使用平穩、刻意的動作

?包括流程步驟的自然停頓

?目標是10-30秒的記錄(根據需要調整record_time參數)

技術深度：記錄實現

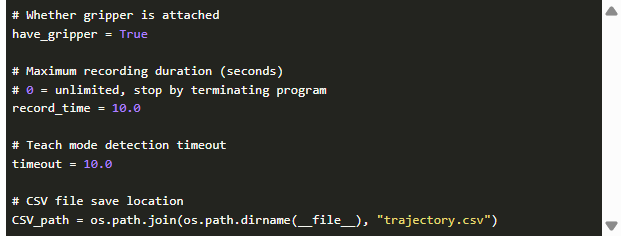

配置參數

Python

它是如何工作的

位置獲?。合到y(tǒng)使用get_pos()函數連續讀取關節狀態和夾持器位置(如果附加)。數據只記錄時，手臂的位置變化，大大減少文件大小，同時保持準確性。

時間戳處理：記錄位置之間的時間間隔以0.1ms的精度計算。Time () - last_time, 4)。這種平衡提供了機器人控制精度，而不需要過多的存儲開銷。

數據格式(CSV)：每行包含：[time_interval， joint1, joint2, joint3, joint4, joint5, joint6, gripper_opening]

例子:

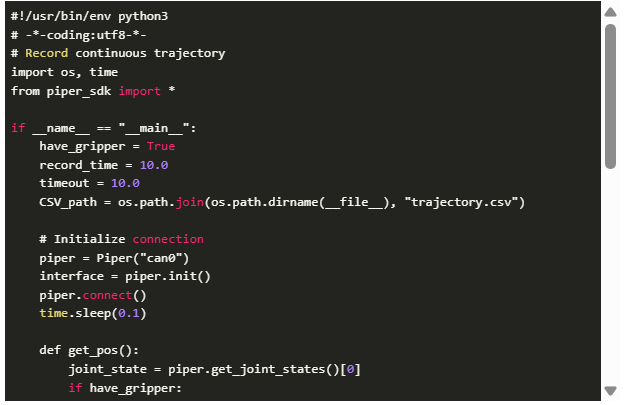

完整記錄代碼

Python

回放你的軌跡

重播工作流

第一步：退出教學模式

?短按教學鍵退出教學模式

?重要提示：系統將自動執行復位操作，將關節2、3和5帶到安全位置(零點)。

第二步：啟動重播程序

Bash

第三步：執行重放

?出現提示時按Enter鍵

?手臂會回放記錄的軌跡

?監控控制臺輸出以獲得實時反饋

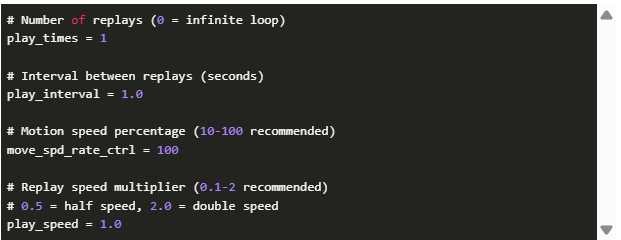

重播的配置

Python

雙級調速

該系統提供兩個互補的速度控制：

?硬件級(move_spd_rate_ctrl)：控制機械臂的物理移動速度(10-100%)。確保安全性和機械可靠性。

?軟件級(play_speed)：縮放軌跡點之間的時間間隔。不需要重新記錄軌跡。

例子:

?play_speed = 0.5：以半速回放(非常適合演示)

?play_speed = 2.0：以雙倍速度回放(用于制作周期)

?play_speed = 1.0：以原始錄制速度重放

技術深潛：重放實現

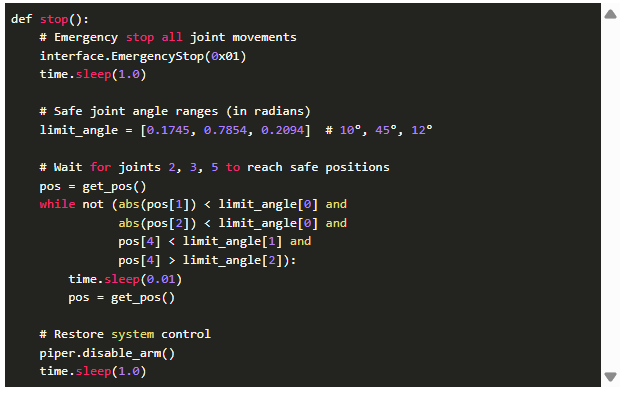

安全停止機構

當?shù)谝淮瓮顺鼋虒W(xué)模式時，執行一個關鍵的安全順序：

Python

為什么是這三個關節?

?關節2(肩部)：控制上臂俯仰和整體穩定性

?關節3(肘部)：控制前臂角度和末端執行器位置

?關節5(手腕)：控制末端方向和夾持器方向

安全角度范圍：防止重力墜落、機械碰撞，保證足夠的操作空間。

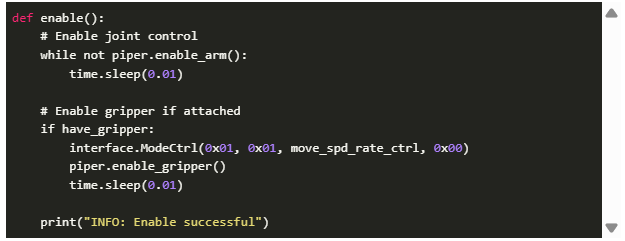

Arm Enable命令功能

Python

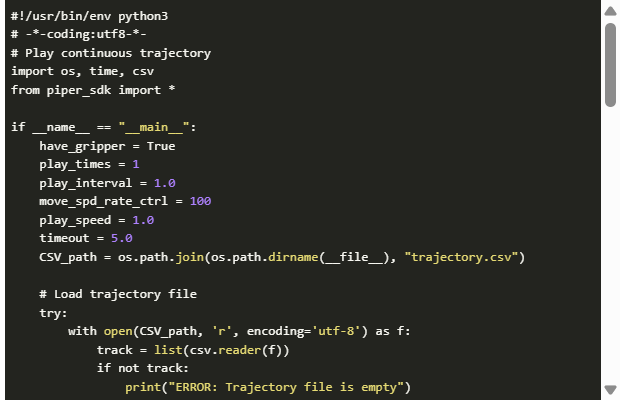

完整的重放代碼

Python

故障排除指南

問題1：“No Piper Class”錯誤

錯誤消息：ModuleNotFoundError：沒有名為‘Piper’的模塊

原因：SDK版本不正確

解決方案:

Bash

問題2：手臂在回放過程中不會移動

癥狀：終端顯示“模式切換失敗”或“手臂無響應”

原因：程序執行過程中按下教學鍵

解決方案:

?檢查教學按鈕指示燈是否熄滅

?如果開啟，短按教學鍵退出教學模式

?重新運行回放程序

問題3：連接失敗

癥狀：“CAN連接錯誤”或“未找到設備”

原因：usb -CAN模塊連接異?；驒z測到多個CAN模塊

解決方案:

?確保只連接了一個USB-to-CAN模塊

?重新啟動CAN接口：

Bash

?如果需要，檢查USB權限

高級用法

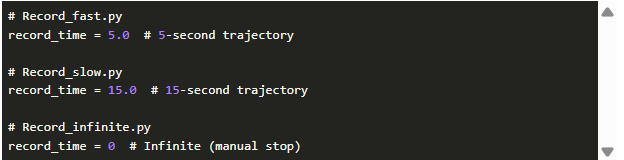

記錄多個軌跡

使用不同的參數集創建單獨的錄音會話：

Python

生產自動化

對于連續生產周期：

Python

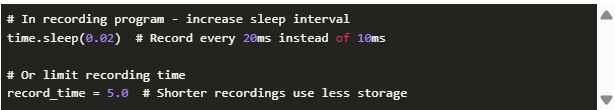

性能優化

減少文件大小和處理時間：

Python

代碼存儲庫

導航到：piper/recordAndPlayTraj/查看所有腳本

本文編譯自hackster.io
