在第一篇文章中，我們從頭開始構建了一個干凈的、完全可控的Zephyr RTOS開發環境?，F(xiàn)在是時候讓它發揮作用了。

在本指南中，我們將使用我們的新環境來構建和閃光一個項目到一個真正的微控制器-流行的STM32F103C8T6“Blue Pill”。

為此，我們將使用一個最小的、生產就緒的模板，該模板預先配置為Visual Studio Code中的無縫體驗，并解決了開箱即用的常見硬件問題。

1. 你需要什么

在我們開始之前，請確保一切都準備好了。硬件很簡單，如果您按照我們的第一個指南進行操作，軟件應該已經配置好了。

硬件:

?STM32F103C8T6“Blue Pill”板

?ST-Link V2程序員

?連接線(跳線)

軟件:

?一個完整配置的Zephyr RTOS環境(Python, Git, West， SDK等)。

?Visual Studio Code與推薦的擴展(包括C/ c++， CMake工具，和任務管理器)。

剛剛開始?如果你還沒有準備好你的開發環境，請先按照我的詳細指南：Manual Zephyr RTOS Installation on Windows。此項目模板假定您的環境已經準備就緒。

2. 快速入門：從零到閃爍

重要：確保您的Zephyr環境已激活!zephyr-env運行。CMD -你的終端應該在提示符下顯示(.venv)。

2.1. 獲取項目模板

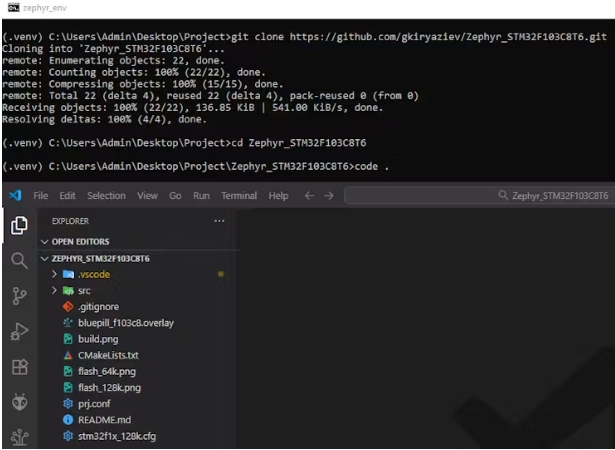

將存儲庫克隆到本地機器并在Visual Studio Code中打開它：

2.2. 連接硬件

通過SWD接口連接ST-Link至Blue Pill：

?Swdio→Swdio

?SWCLK→SWCLK

?GND→GND

?3.3v→3.3v

然后將ST-Link插入電腦的USB接口。

2.3. 構建項目

我們將使用VS Code任務來簡化工作流。你有兩個選擇：

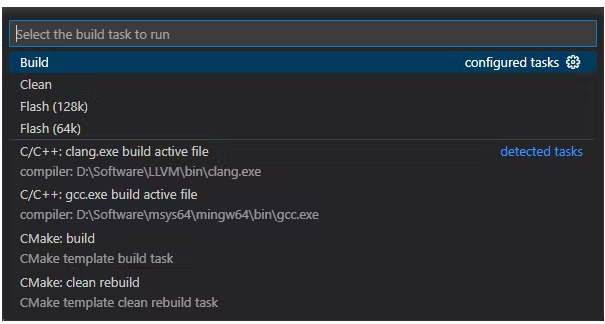

選項A：命令面板

?按Ctrl+Shift+B或進入“Terminal→Run Task…”

?從下拉菜單中選擇Build

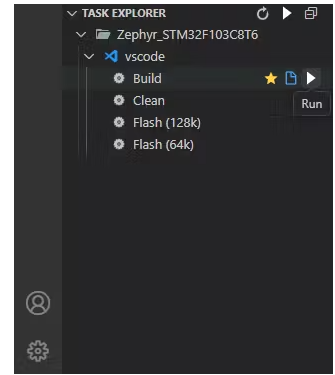

選項B：任務瀏覽器(推薦)

?打開任務資源管理器面板(側欄)

?單擊Build任務旁邊的play按鈕

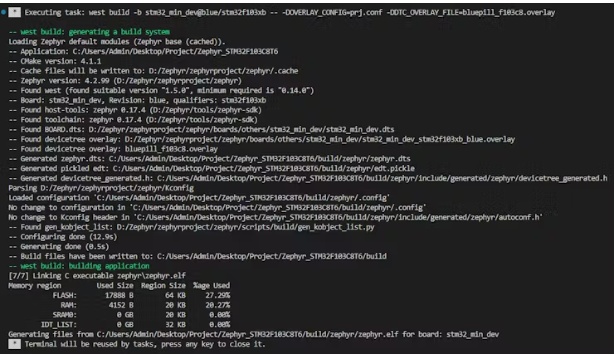

?等待構建完成。您應該在終端中看到構建成功。

2.4. 閃光板

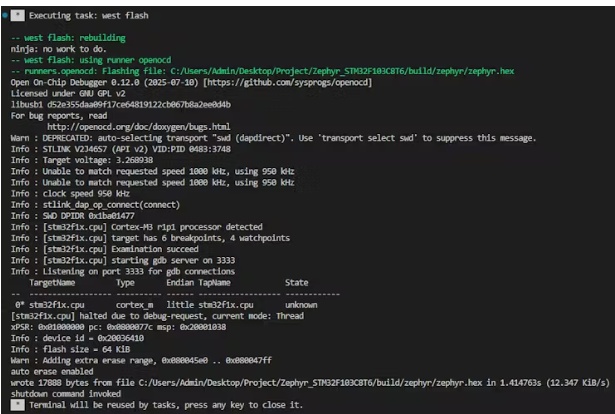

使用相同的方法運行Flash (64k)任務。

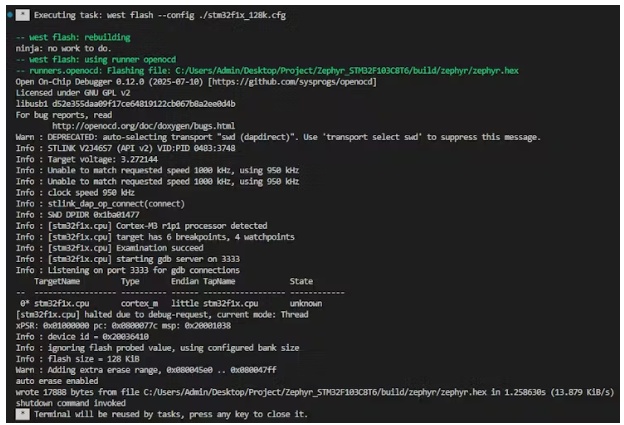

運行Flash (128k)。

注意：如果閃爍失敗無效的閃存大小錯誤，您的芯片可能有64KB的閃存。使用Flash (64k)任務代替。

2.5. 慶祝!

PC13上的LED現在應該每秒閃爍一次。您剛剛運行了第一個Zephyr應用程序!

3. 引擎蓋下：是什么讓這個模板聰明

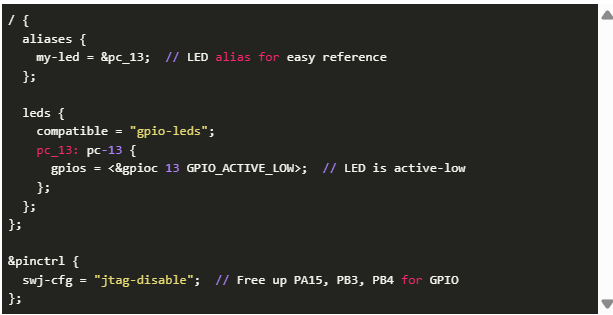

3.1. 硬件配置(bluepill_f103c8.overlay)

覆蓋文件告訴Zephyr我們的電路板是如何連接的：

主要特點:

?配置為ACTIVE_LOW的LED(當引腳為L(zhǎng)OW時亮)

?禁用JTAG，啟用SWD進行調試

?引腳PA15， PB3， PB4現在可用于您的應用

3.2. 項目配置(Project .conf)

這條單線使OpenOCD能夠在閃爍期間自動停止和重置微控制器-不再手動按reset按鈕!

3.3. 應用程式碼(src/main.c)

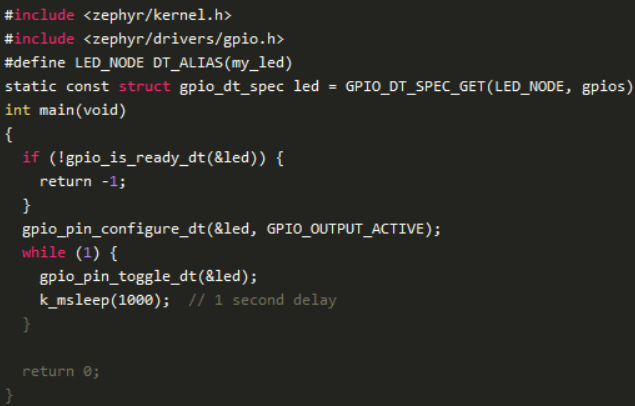

讓我們看看實際的閃爍代碼：

這里發生了什么：

1. 我們使用my-led別名從設備樹中獲取LED配置

2. 檢查GPIO端口是否準備好

3. 配置引腳作為輸出

4. 在無限循環中每秒切換LED

注意，我們從來沒有硬編碼pin -所有的東西都來自設備樹。這使得代碼可移植和可維護。

3.4. VS Code工作流

任務。json：定義Build、Flash和Clean腳本。它還包括一個Flash (128k)任務，因?yàn)橐恍〤8T6主板秘密包含一個128kb閃存的芯片。如果標準閃存失敗，這個替代任務通常可以解決問題。

c_cpp_properties。這個文件配置IntelliSense(代碼完成)。它指向一個compile_commands。Zephyr的構建系統自動生成的json文件。重要：您必須至少運行一次構建任務，以使代碼完成工作完美!

4. 常見問題處理

?“AP寫入錯誤，復位不會停止”

發生時：構建干凈或項目克隆后的第一次flash。這只能發生一次，在下次刪除構建文件夾之前。

原因：OpenOCD不能停止正在運行的微控制器。

解決方案:

1. 按住藍色藥丸上的RESET按鈕

2. 在VS Code中運行Flash任務

3. 當出現“正在下載…”消息時，釋放RESET

預防：確保在prj.conf(已經包含)中設置了CONFIG_DEBUG=y。

?“Flash寫入失敗” / “Flash大小無效”

原因：你的芯片有64KB的閃存，而不是128KB。

解決方案：使用Flash (64k)任務代替Flash (128k)。

?“west: command not found”

原因：西風環境未激活。

解決方法：運行zephyr-env。cmd (Windows)或源環境腳本。

您的提示符應該顯示(.venv)。
