高頻天線預選器是連接在高頻無線電天線和無線電接收機之間的電子裝置。它的主要功能是作為一個可調諧的帶通濾波器，選擇性地允許所需的頻率通過，同時顯著衰減不需要的帶外信號。這意味著它只傳遞所需的信號，而阻塞其他信號。這個項目中展示的設備基本上是為經常使用所謂的長線天線的SW聽眾設計的。這種類型的天線通常在高頻范圍內接收所有信號，這導致了許多不必要的影響，如來自強本地電臺的干擾，圖像響應和互調失真。

天線調諧器在簡單的DIY無線電接收器中特別有用，其中接收器輸入部分的一些重要元素為了簡單起見被省略。在這種情況下，使用這種設備可以大大提高接收質量。否則，我從sv3ora網站上拿了這個項目，在那里你可以找到許多業余無線電項目，所有的功勞都?xì)w作者所有。

該裝置制作非常簡單，由幾個部件組成：

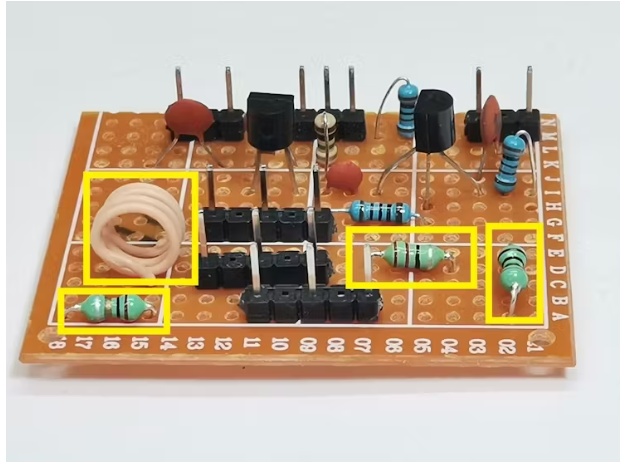

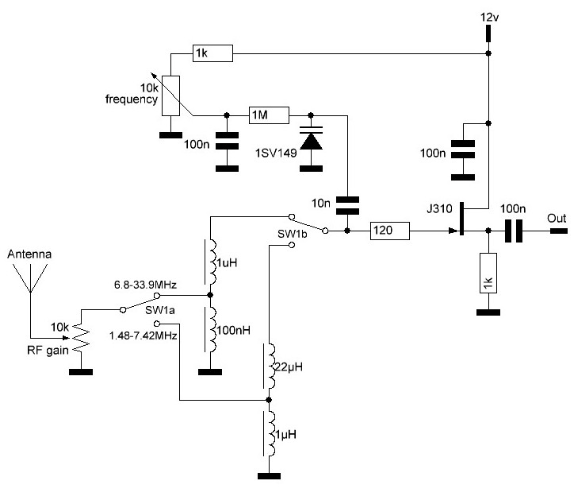

如所見，電路是簡單和廉價的建設，你不需要任何電感繞組技能，因?yàn)樗褂媚Ｖ贫罅魅ΑＮ覀冃枰獙⒊尚偷亩罅魅Ψ胖迷诒舜舜怪钡南鄬ξ恢?，或者彼此遠離，以避免它們之間不必要的耦合。

調諧器只有2個覆蓋整個高頻波段的范圍。電位器改變施加到可變壓二極管上的電壓，從而改變其電容，并與適當?shù)碾姼薪M相結合，我們獲得所需的量程。在輸入端有另一個電位器，用來調節射頻增益。值為100納亨利的電感器很難找到，所以我用4圈絕緣線在直徑為7mm的身體上制作。

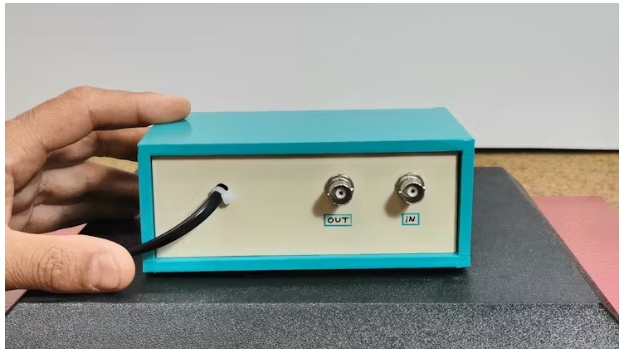

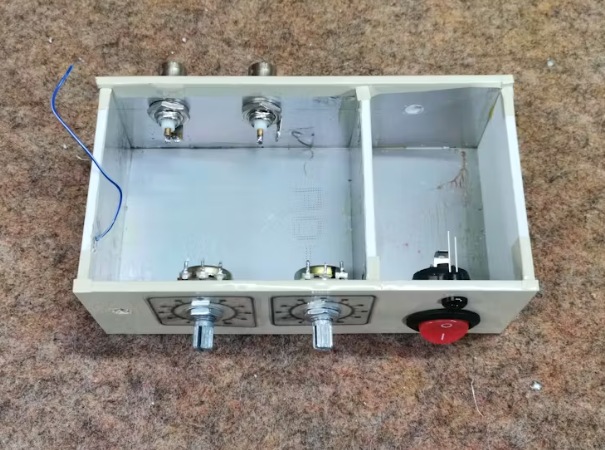

PCB內置在一個合適的盒子里，盒子上完全覆蓋著一個連接到地面的金屬蓋，以避免不必要的外部影響。

代替變壓器和整流器，我們可以使用9V電池，因?yàn)榭傁臉O低，電池將允許幾個月不間斷的操作。

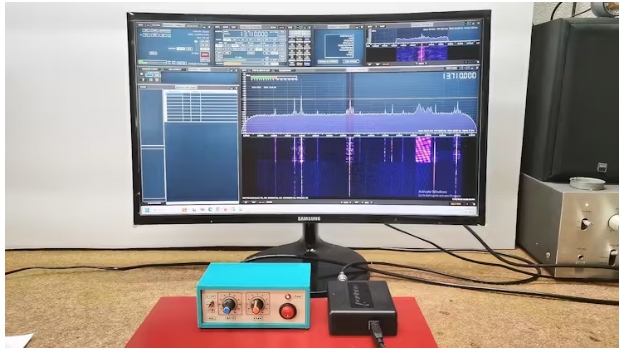

現在讓我們看看這個設備在實際情況下是如何工作的。我將使用位于屋頂上的10米長的長線天線。作為一個無線電接收機，我將使用我的SDRPlay軟件定義無線電，因?yàn)樗能浖槲覀兲峁┨炀€預選器功能的優秀視覺呈現。事實上，這款SDR無線電還為每個頻段內置了預選電路，因此，在一個簡單的DIY無線電接收機中，可以最好地看到這款設備的真正效率和可用性。

代替變壓器和整流器，我們可以使用9V電池，因?yàn)榭傁臉O低，電池將允許幾個月不間斷的操作。

現在讓我們看看這個設備在實際情況下是如何工作的。我將使用位于屋頂上的10米長的長線天線。作為一個無線電接收機，我將使用我的SDRPlay軟件定義無線電，因?yàn)樗能浖槲覀兲峁┨炀€預選器功能的優秀視覺呈現。事實上，這款SDR無線電還為每個頻段內置了預選電路，因此，在一個簡單的DIY無線電接收機中，可以最好地看到這款設備的真正效率和可用性。

正如我所提到的，我將從使用SDRUno軟件開始，因?yàn)樗侵庇^地理解此預選擇器功能的最佳方式?，F(xiàn)在我將移動頻率旋鈕，直到我得到最強和最清晰的接收。很明顯，調整前和現在的差距是巨大的。我也在其他樂隊上試過。經過短暫的練習，我們幾乎可以立即將頻率電位器設置到理想的位置，我們將以最低的噪聲水平獲得最佳的接收效果。除非附近有特別強的短波臺，否則增益電位器應始終處于接收最強的位置。

總之，這種簡單而廉價的高頻天線預選器顯著提高了接收質量，特別是對于使用長線天線和基本DIY無線電接收機的SW聽眾。通過有效地過濾掉不需要的信號，它可以在整個高頻波段獲得更清晰和更強的收聽體驗。
