[導讀]在本課中,我將向您展示Arduino如何使用簡單的聲音傳感器識別聲音。

介紹

在本課中,我將向您展示Arduino如何使用簡單的聲音傳感器識別聲音。

最后,你會建立一個光控制器系統,讓你打開和關閉一個LED與按鈕或拍手。

這是我們名為Arduino初學者的24部分系列的第11課。如果你是新來的,歡迎!一定要跟著我,這樣你就不會錯過即將到來的課程。

它是如何工作的

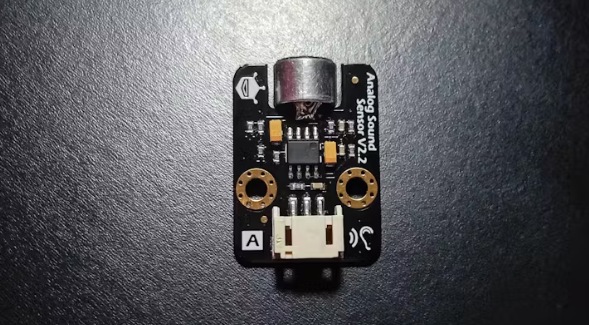

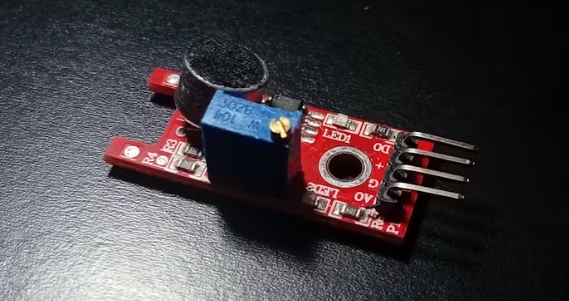

模擬聲音傳感器是一個很小但非常方便的模塊。在它的核心,它使用一個麥克風來檢測聲音的強度。

聲波擊中麥克風內部的隔膜。這個薄板來回振動,產生微小的電壓變化。Arduino將這些電壓變化作為模擬信號讀取。

?聲音越大,電壓越高。

?聲音越小,電壓越低。

如果你覺得這很熟悉,那是因為我們在其他組件中看到了類似的行為:

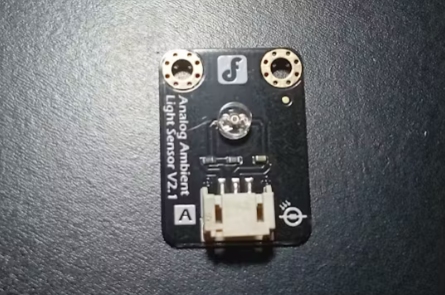

?光傳感器根據亮度變化電阻。

?當你轉動電位器時,它們的電阻會發生變化。

?麥克風的電壓隨聲音的變化而變化。

當然,這種傳感器非常簡單。它不能像你的智能手機那樣識別單詞或聲音。但它很適合檢測噪音水平、拍手聲、敲擊聲或其他尖銳的聲音。

一些聲音傳感器包括一個小電位器來調節靈敏度。我今天用的這個沒有,這實際上使它更容易使用。

項目

我們將建立一個燈光控制系統,讓我們可以使用按鈕或拍手來打開和關閉LED。這兩個控件可以互換工作。

你需要什么(來自MindPlus Arduino編碼工具包):

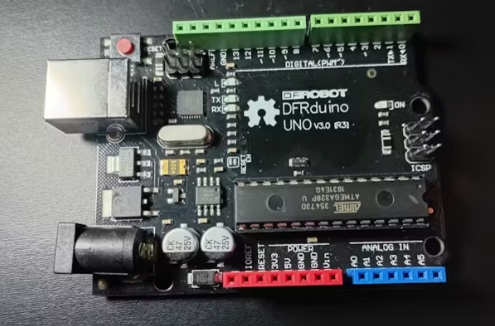

?Arduino UNO。

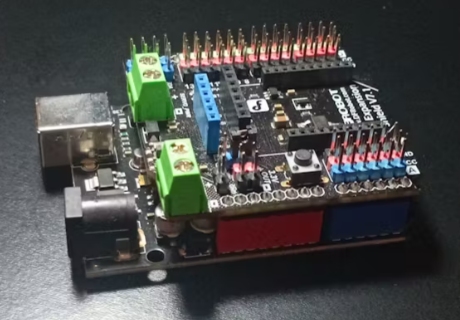

?I/O擴展屏蔽。

?Red LED。

?按鈕。

?模擬聲音傳感器。

?幾根跳線。

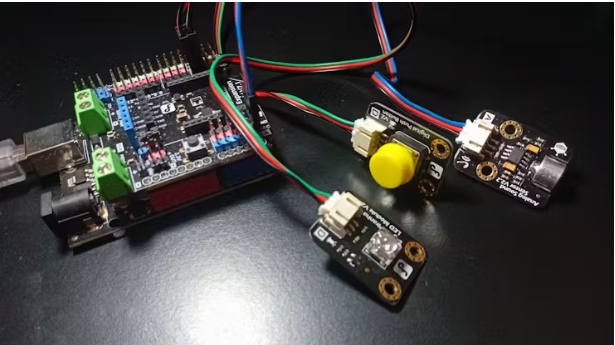

組裝非常簡單:

?將擴展護罩連接到Arduino上。

?將LED連接到2號端口。

?將按鈕連接到端口3。

?將聲音傳感器連接到模擬端口A5。

這是它!

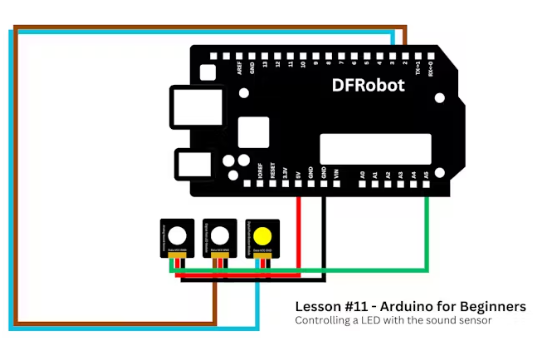

如果您需要額外幫助,請按照下面的接線圖進行操作。

代碼

現在一切都連接好了,讓我們繼續編寫代碼。

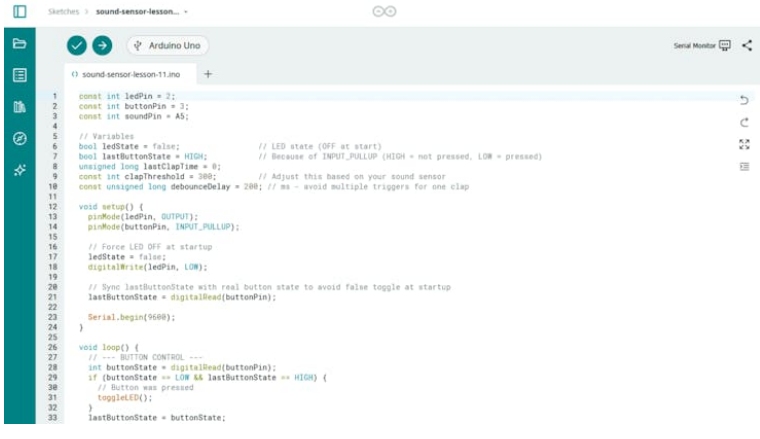

您可以在本系列的GitHub存儲庫中找到完整的草圖。

將其復制到Arduino IDE中,但在上傳之前,讓我們了解一下發生了什么。

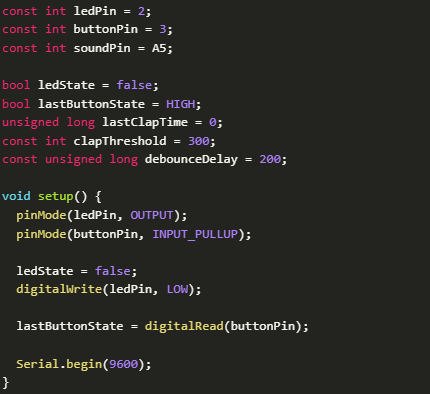

我們從定義引腳開始:引腳2上的LED,引腳3上的按鈕,以及A5上的聲音傳感器。我們還設置了一個變量來記住LED當前是打開還是關閉。

該按鈕配置了Arduino的內部上拉電阻。這意味著當按鈕沒有按下時,引腳讀數為高,當你按下它時,它會變低。我們使用狀態的變化來決定何時切換LED。

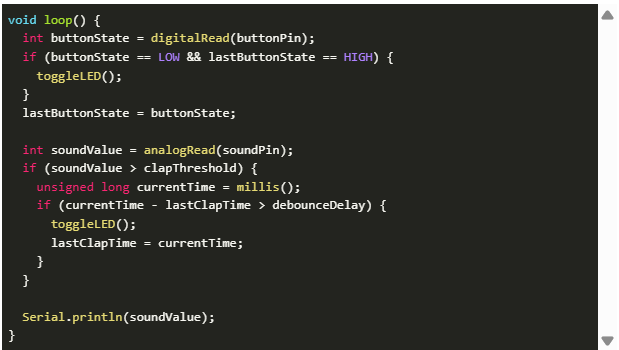

對于聲音傳感器,我們讀取0到1023之間的模擬值。當你拍手時,價值急劇上升。我們將其與閾值進行比較。如果它更高,我們把它當作鼓掌。

為了避免誤觸發,有一種被稱為脫光的短暫延遲,這樣回聲或背景噪音就不會一直快速切換光線。

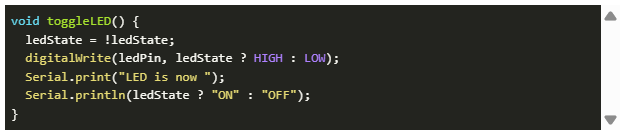

按鈕和拍擊檢測都調用相同的函數:toggleLED。這個功能只是翻轉LED的狀態。如果它開著,就把它關掉。如果它關了,就打開它。

這樣,無論你使用哪種輸入方式,按鈕或拍擊,系統都保持同步。

去測試一下吧。拍拍你的手來打開和關閉LED。你也可以用按鈕來控制燈光。

本文編譯自hackster.io
