您是否曾經想過將實時空氣質量數據從藍牙傳感器直接傳輸?shù)皆浦?，而無需任何昂貴的網關或物聯網服務器?在本教程中，我們將向您展示如何使用BleuIO USB加密狗和HibouAir傳感器通過藍牙低功耗(BLE)捕獲二氧化碳，溫度和濕度讀數，然后自動將它們登錄到谷歌Sheets中，以便于跟蹤和可視化。

最后，您將擁有一個實時數據記錄器，每隔幾秒鐘更新您的谷歌表與真實的環境讀數-您甚至將學習如何直接在谷歌表中創建圖表。

谷歌Sheets是什么?

谷歌Sheets是一個免費的、基于云的電子表格應用程序，可以讓你創建、編輯和實時在線共享數據。它是b谷歌的工作空間工具的一部分，可以從任何有互聯網連接的設備訪問。因為它將數據存儲在云中，所以它非常適合數據記錄、快速測試和輕量級分析——特別是對于物聯網項目。您可以捕獲傳感器讀數，用圖表可視化趨勢，甚至將Sheets連接到谷歌Looker Studio或BigQuery等其他平臺以進行更深入的分析。對于開發人員和制造商來說，谷歌Sheets是收集和分析數據的絕佳起點，無需專用服務器或數據庫。

你需要什么

?BleuIO USB加密狗

?HibouAir二氧化碳傳感器

?谷歌帳戶(用于表單和應用程序腳本)

您還需要一些Python庫，我們將在下面安裝它們。

步驟1 -設置你的谷歌表

我們將使用谷歌Sheets作為數據的云存儲。

?轉到谷歌Sheets并創建一個新的電子表格。

?將其命名為BleuIO_HibouAir_Data。

?將第一個選項卡重命名為data。

?在第一行中，添加以下標題：時間戳、CO2、溫度、濕度

步驟2 -創建谷歌Apps Script Webhook

接下來，我們將構建一個小谷歌Apps腳本，它接受POST請求并將數據附加到您的工作表中。

?打開并單擊New Project。

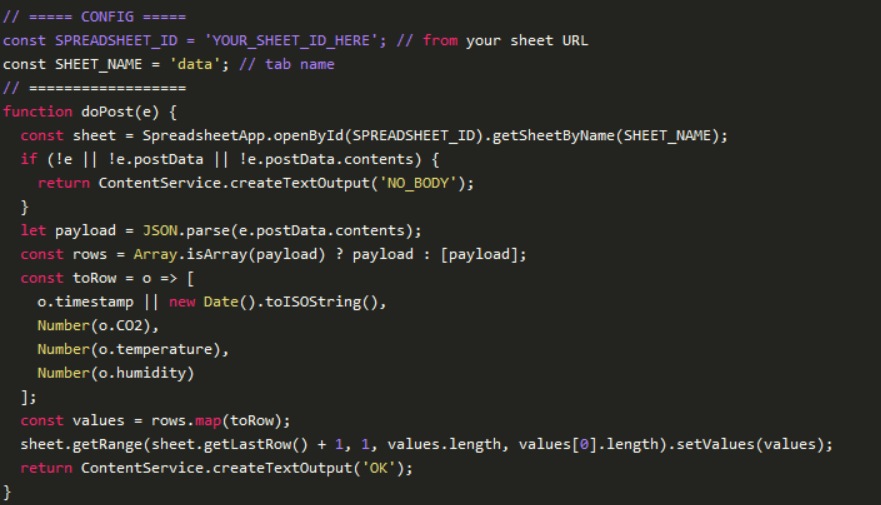

?將以下代碼粘貼到編輯器中：

?將YOUR_SHEET_ID_HERE替換為工作表的ID -它是工作表URL中/d/和/edit之間的長字符串。

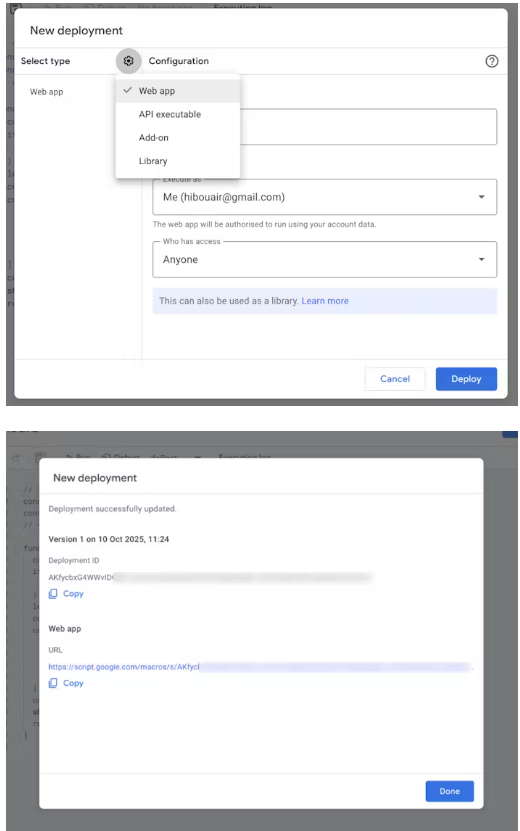

?單擊“部署”→“新建部署”→選擇“Web應用”。

在設置:

?執行:我

?誰有權訪問：任何有鏈接的人

?在設置下：以：MeWho has access：任何有鏈接的人執行

?單擊Deploy，然后復制Web應用程序URL。這將是您的WEBHOOK_URL。

步驟3 -安裝Python庫

打開終端(或PowerShell)并安裝所需的依賴項：

這將使Python與BleuIO加密狗對話并向谷歌Sheets發送HTTPS請求。

步驟4 -連接并配置BleuIO加密狗

插入BleuIO USB加密狗。

?在macOS上，它將顯示為類似于/dev/cu.usbmodemXXXX的內容。

?在Windows上，它將顯示為COMX。

您可以列出串口進行確認：

或

步驟5 -運行Python腳本

現在我們將使用一個Python腳本來自動處理整個過程。該腳本首先連接到BleuIO加密狗，并使用AT+ central命令將其設置為中央模式，這允許它掃描附近的BLE設備。然后，它使用AT+ findscanata =220069=3命令搜索HibouAir BLE廣告，該命令過濾匹配HibouAir傳感器唯一標識符的數據包。一旦收到有效的廣告，腳本就會解碼數據包中的CO2、溫度和濕度值。最后，它將這些讀數與時間戳一起打包，并將它們推送到b谷歌Apps Script webhook，該webhook會自動將它們記錄到谷歌Sheet中。

GitHub Repository：在GitHub上查看源代碼

運行前請更新：

?SERIAL_PORT→您的BleuIO端口

?WEBHOOK_URL→你的b谷歌Apps Script Web App URL

步驟6 -注意你的數據流!

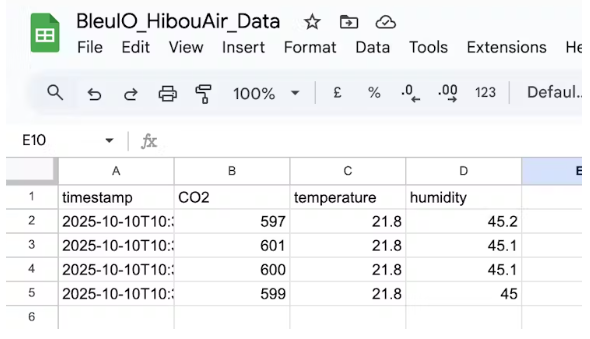

打開你的b谷歌床單。您將看到每隔幾秒鐘就會出現新的行：

時間戳|二氧化碳|溫度|濕度

2010-10-10 14:48:07.849 z | 514 | 23.8 | 46.1

步驟7 -在谷歌表格中創建圖表

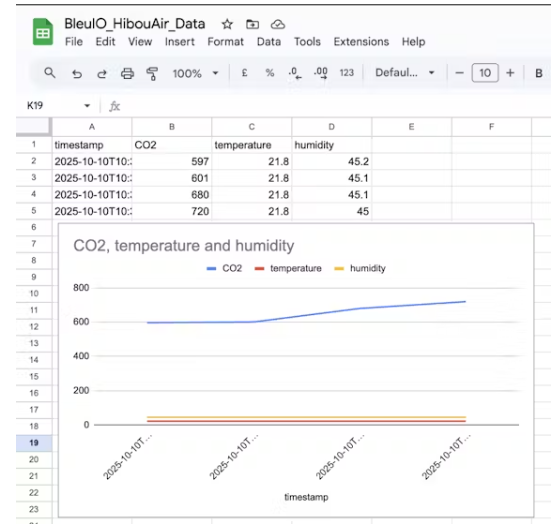

一旦您的數據流入谷歌Sheets，您就可以輕松地可視化它，而無需使用任何外部工具。首先突出顯示要分析的數據范圍，然后轉到菜單中的“插入→圖表”。谷歌工作表將自動建議圖表類型，但您可以切換到折線圖或組合圖，以更好地可視化隨時間變化的趨勢。為了獲得更像儀表板的視圖，您還可以添加一個Gauge Chart來顯示CO?或溫度的實時值。自定義圖表的顏色、標題和格式以匹配您的首選項，并調整刷新設置，以便在新數據到達時自動更新視覺效果。

就是這樣!您已經使用BleuIO和谷歌Sheets構建了一個實時BLE空氣質量記錄儀-沒有服務器，沒有數據庫，沒有麻煩。這種裝置非常適合需要快速、可視化環境監測的教室、辦公室或研究實驗室。

用例

本項目演示了如何使用BleuIO和谷歌Sheets來快速原型化和測試物聯網想法。例如，它非常適合辦公室、教室或?qū)嶒炇业氖覂?nèi)空氣質量監測，讓您可以觀察CO 2水平、溫度和濕度隨時間的變化。研究人員可以在實驗或?qū)嵉匮芯恐惺褂盟鼇碛涗洯h(huán)境數據。對于想要驗證BLE傳感器或在不設置后端系統的情況下測試新設備固件的物聯網開發人員來說，它也很有用。教師可以把這個設置變成一個教育項目，幫助學生理解藍牙通信、數據記錄和可視化。總體而言，將BleuIO與谷歌Sheets配對提供了一種快速，免費和靈活的方式來監控和分析現實世界的傳感器數據。

無論您是分析室內空氣質量，跟蹤傳感器性能，還是只是探索物聯網數據管道，BleuIO都使BLE集成變得簡單而強大。
