納祥科技NX3303X 是一款用于將 HDMI/DVI 轉換為 VGA的高性能芯片，它支持 1920x1080 (1080p 全高清)、720p 和 1920x1200，憑借內置音頻DAC、LDO 、HDCP引擎，提供了一種經濟高效的解決方案，簡化了模塊設計，節省了產品成本。

在性能上，NX3303X可國產替代CS5213、AG6201、MX9291。

（一）NX3303X主要特性

NX3303X 的主要特性如下所示——

① 嵌入式音頻數模轉換器

② 內置 HDCP1.4 引擎

③ 符合 HDMI 1.4b 規范

④ 最高支持 1920x1200@60Hz 的視頻分辨率

⑤ 內置音頻 DAC 和 HDCP1.4 引擎

⑥ 內置 3.3V 和 1.2V 電壓調節器

⑦ 支持熱插拔檢測

⑧ 1.2V 核心電源和 3.3V I/O 電源

⑨ 2KV 的 ESD 保護

⑩ 工作溫度范圍：0°C 至+85°C

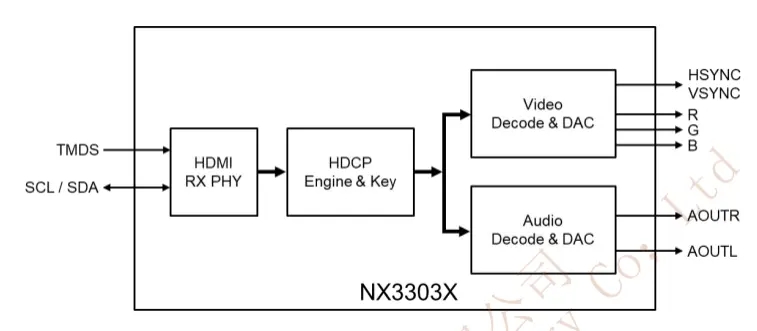

▲NX3303X內部框圖

（二）NX3303X芯片優勢

NX3303X HDMI轉換器帶音頻DAC輸出，具備眾多優勢，為成品提供可靠性——

① 外圍元器件少

NX3303X采用了先進的芯片設計技術，使得其外圍元器件數量大大減少（僅3個電容），簡化了電路設計，降低了成本。

② 顯示器全兼容

NX3303X可以實現HDMI/DVI 轉換為 VGA的各類高清、超清的顯示器播放，兼容性強，為辦公、娛樂和家庭影院帶來極致的視覺體驗。

③ 內置音頻 DAC

NX3303X自帶DAC音頻輸出，無需額外外掛音頻芯片，即可享受純凈、高保真的音頻體驗，同時配備3.5耳機輸出，方便用戶連接各種耳機設備。

④ 高集成度封裝

NX3303X采用QFN32封裝（550.85)，體積小、高集成度、散熱性能良好、超低功耗，降低了系統復雜性與成本。

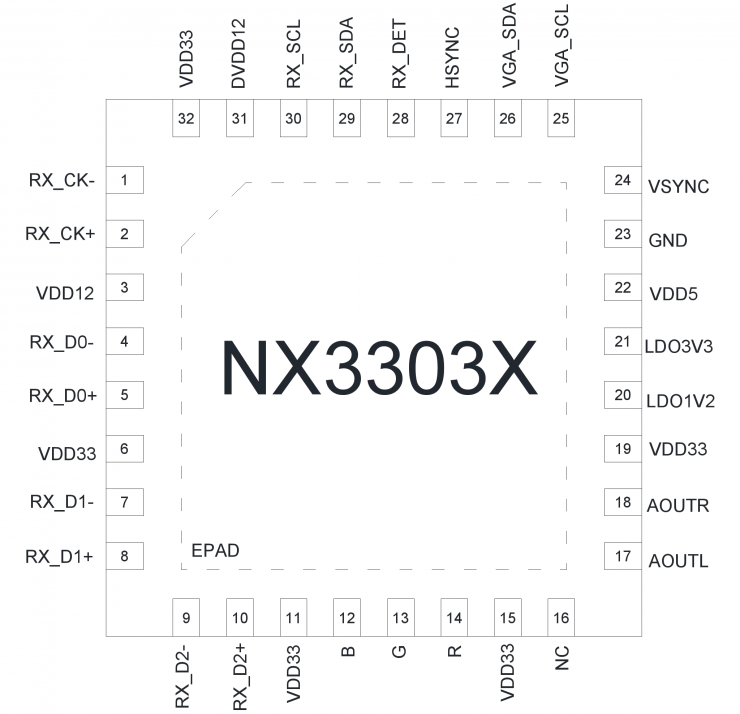

▲NX3303X管腳示意圖與說明

（三）NX3303X應用領域

NX3303X是一款多功能、低功耗、外圍元器件少的HDMI轉換器，適用于多個細分市場和顯示應用，如HDMI 轉 VGA 適配器和電纜、主板、臺式機、轉換和對接系統等等，讓設備變得更實用和便捷。

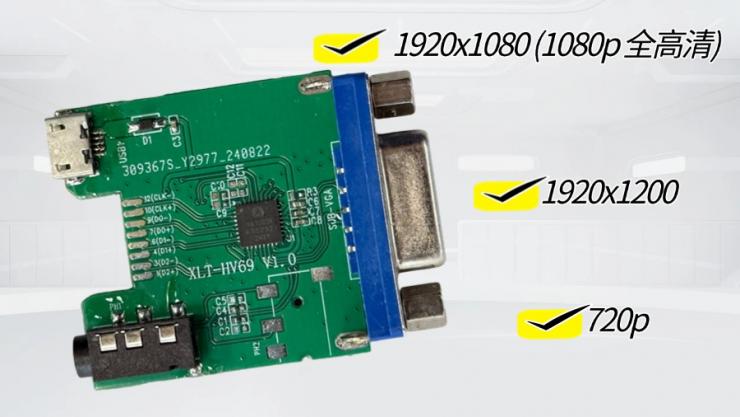

▲NX3303X半成品圖
