這個基于GPS的Arduino時鐘的一個主要用途是戶外探索，它可以作為一個緊湊的，一體化的工具來跟蹤時間，位置和運動數據。它也可以用于實地研究，在那里需要精確的GPS信息和時間戳數據進行科學研究。這個拆解對業余愛好者和學生來說是一個很好的資源，所以讓我們開始吧!

硬件

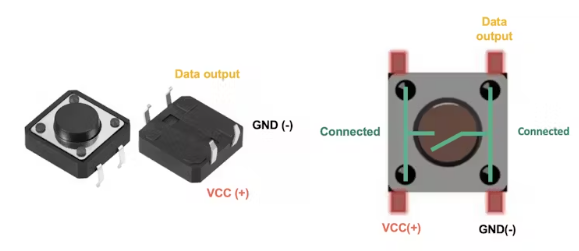

按鈕的接線方式如下：

按鈕連接

OLED顯示器是另一個非常有用的組件，可用于廣泛的主題，涵蓋顯示輸入，GUI(圖形用戶界面)等等!線路是這樣的：

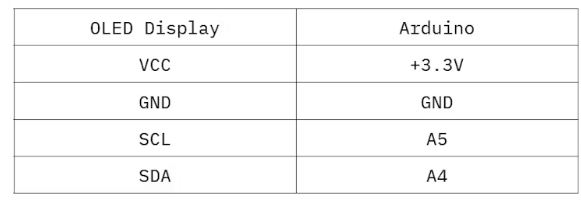

OLED布線

GPS模塊是市場上最方便、最簡單的遠程通信設備之一。雖然一些LoRa和其他GPS模塊可以遠距離傳輸數據，但在這種情況下NEO-6m僅用于提取數據。(在這里查看GPS模塊的快速概述)。下面是它是如何工作的總結：

衛星通信：接收來自GPS衛星的信號，以確定其在地球上的位置。

NMEA數據輸出：將包含位置、速度和時間數據的標準NMEA語句通過串行通信發送到Arduino。這些都是通過TinyGPS++庫翻譯的。

天線要求：需要外置或內置天線才能有效接收衛星信號。

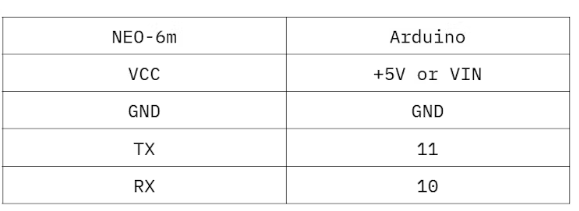

以下是Neo-6m GPS模塊的布線：

全球定位系統(GPS)布線

出于本設備的目的，我們將只使用4個按鈕中的3個(示意圖如下)，但其中任何數量的按鈕都可以用于任何其他應用程序(在評論中分享它們，我很想看到它們)。

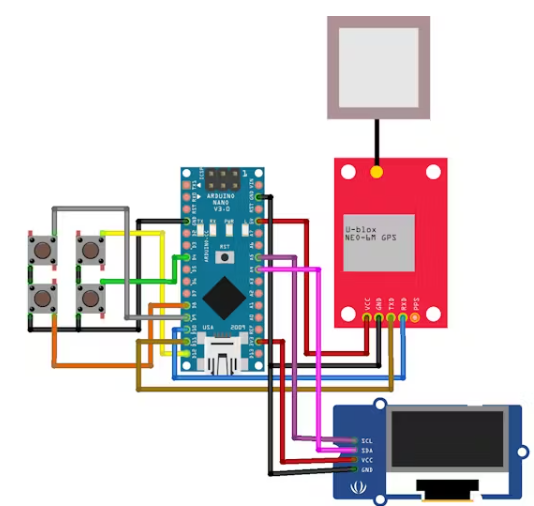

下面是完整的示意圖：

代碼

在我們開始之前，從這里下載u8g zip庫并從Sketch > Include Libraries > add . zip library將其添加到Arduino項目中心。關于安裝TinyGPS++庫的說明可以在這里找到。

讓我們一步一步地分解代碼：

變量聲明:

?設置u8g庫以優化速度和刷新率。

?設置GPS設備，RX在引腳10上，TX在引腳11上。

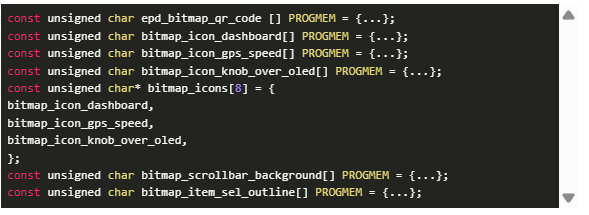

?pd_bitmap_Aerospace_qr_code：存儲任何你想要的64x64 QR碼的信息(看看下面如何制作64x64 QR碼)。

?bitmap_icon_……：為每個菜單項存儲16x16像素的圖標信息

?Bitmap_icons[8]：按照菜單在屏幕上顯示的順序存儲菜單

?Bitmap_scrollbar_background[]：顯示光標位置的邊欄

?Bitmap_item_sel_outline：顯示在項目周圍的光暈

?不同按鈕的引腳聲明(在引腳10上添加另一個按鈕以用于其他用例)

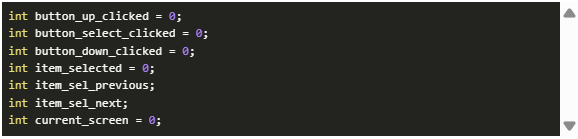

?button_up_clicked， button_select_clicked和button down clicked：對按鈕的變量進行拆分(單擊時為1，釋放時為0)

?item_selected， item_sel_previous & item_sel_next：跟蹤光標在菜單列表上的位置

?current_screen：從menu_items數組中跟蹤當前屏幕索引。

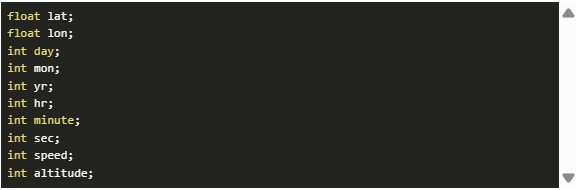

?如果數據有效且更新，這些變量存儲來自GPS模塊的數據。

?進度：跟蹤加載屏幕上的進度條。

?buffer：構建字符串在進度條上顯示進度。

循環()函數:

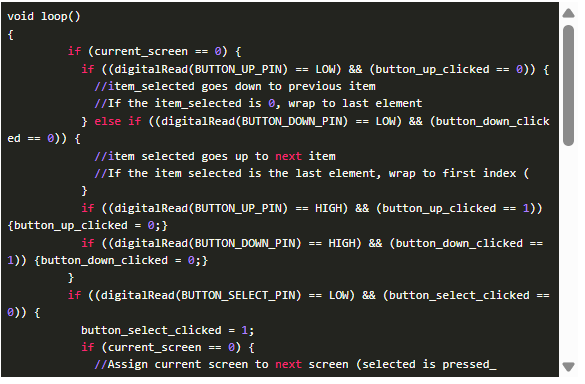

?按鈕導航：它檢查按鈕按下(BUTTON_UP_PIN, BUTTON_DOWN_PIN, BUTTON_SELECT_PI)，并相應地調整item_selected索引。例如，按“上”會減少所選項目，而按“下”會增加所選項目。當?shù)竭_(dá)菜單末尾時，所選內容環繞。

?debating: button_up_clicked， button_down_clicked和button_select_clicked標志用于防止重復的按鈕按下被注冊多次。一旦按鈕被釋放，標志被重置，允許再次按下。

?屏幕導航：基于當前屏幕(current_screen)，當按下“選擇”按鈕時，它在不同的屏幕之間切換。它要么轉到下一個屏幕(menu_item)，要么返回到菜單屏幕(current_screen = 0)。

?菜單顯示：如果current_screen == 0，則顯示菜單。它使用u8g圖形庫繪制上一菜單項、當前菜單項和下一菜單項及其相應的圖標，并更新滾動條以反映所選項。

?GPS數據顯示：在特定的屏幕上(current_screen == 2用于位置/速度/高度，current_screen == 3用于時間/日期)，程序讀取GPS數據并在顯示器上顯示值(緯度，經度，速度，高度，時間和日期)。它在顯示GPS數據之前檢查其有效性。

?QR碼顯示：如果current_screen == 1，則使用u8 . drawbitmapp()函數在屏幕上顯示QR碼的位圖圖像。

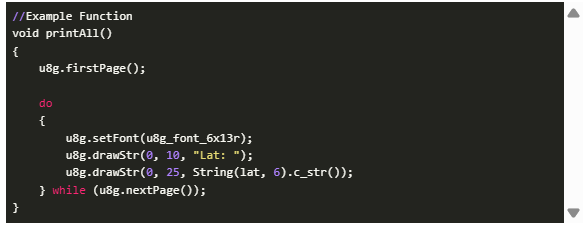

PrintSomething()函數:

?打印通過使用string()類聲明將float轉換為字符串而收集的數據。

?使用c_str()函數將字符串轉換為char[]以在OLED顯示器上打印。

getData()函數:

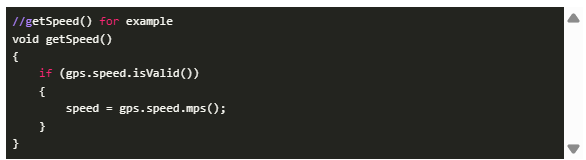

?使用gps.speed.isValid()檢查速度是否有效，如果有效，則將速度設置為以米每秒為單位測量的速度。

注意：所有其他get()函數的工作方式相同。

QR碼說明

?將鏈接減少到不超過15個字符。

?去barcode.tec-it.com并生成一個32 × 32像素的條形碼。

?使用這個圖像到cpp網站將QR碼轉換為數組

?復制/粘貼這個數組到epd_bitmap_qr_code

本文編譯自hackster.io
