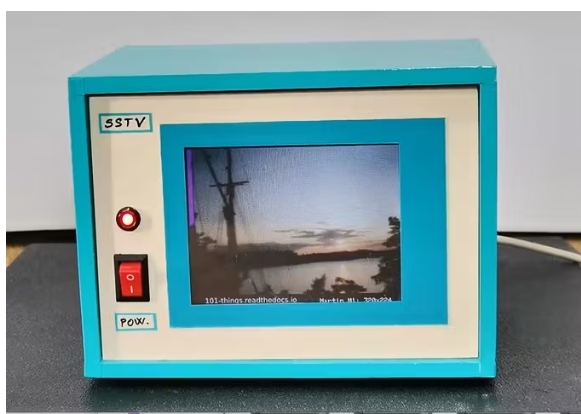

慢掃描電視(SSTV)是一種通過無線電波發送和接收靜止圖像的方法，主要由業余無線電操作員使用。傳統上，解碼SSTV信號需要一臺PC機和一個聲卡，但這個項目展示了一個更簡單，更容易實現的解決方案。

這個項目完全來自于101Things博客，所有的榮譽歸于這個項目的作者。在同一個網站上還有許多精彩的廣播項目，我希望在不久的將來測試和推廣其中的一些。

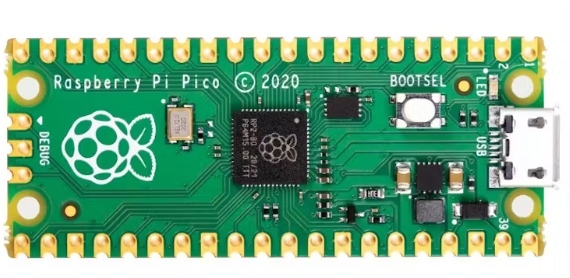

這個項目的核心是樹莓派Pico，這是一個靈活而強大的微控制器，非常適合制造商，學生和愛好者。Pico采用雙RP2040 ARM Cortex-M0+處理器，頻率為133 MHz， SRAM為264 KB，為要求苛刻的項目帶來了強大的計算能力。

這是我第一次遇到這個微控制器，也是第一個項目，所以我將花一些時間來詳細描述上傳代碼的方法。當然，這次我將使用Arduino IDE和c++版本的代碼，因?yàn)槲乙郧坝羞^使用它們的經驗。Raspberry Pi Pico也支持MicroPython語言，但是在下面的一個項目中。

本項目由PCBWay贊助。他們有你需要的所有服務，以最優惠的價格創建你的項目，無論是一個學校項目，還是復雜的專業項目。在PCBWay上，你可以分享你的經驗，或者為你的下一個項目獲得靈感。他們還以最優惠的價格提供完整的表面貼裝SMT PCB組裝服務，并進行ISO9001質量控制。訪問pcbway.com獲取更多服務

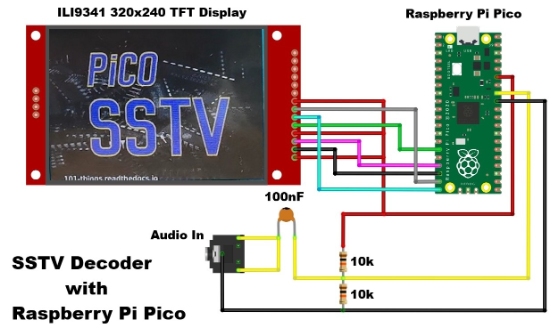

除此之外，該設備制作起來極其簡單，只由幾個部件組成：

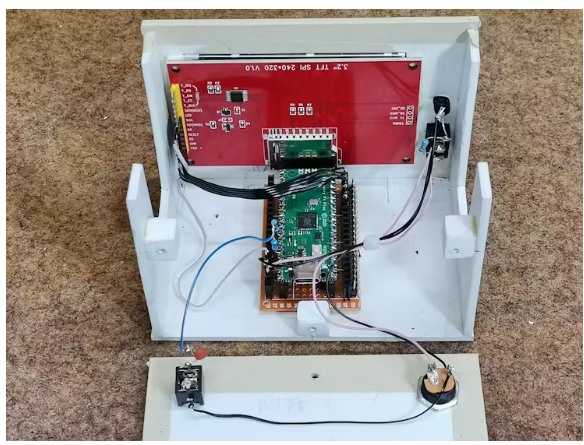

正如您所看到的，我將微控制器放在合適的底座上，周圍有用于連接外部組件的連接器。事實上，我做了一種開發板，這樣我就可以在其他項目中使用微控制器。

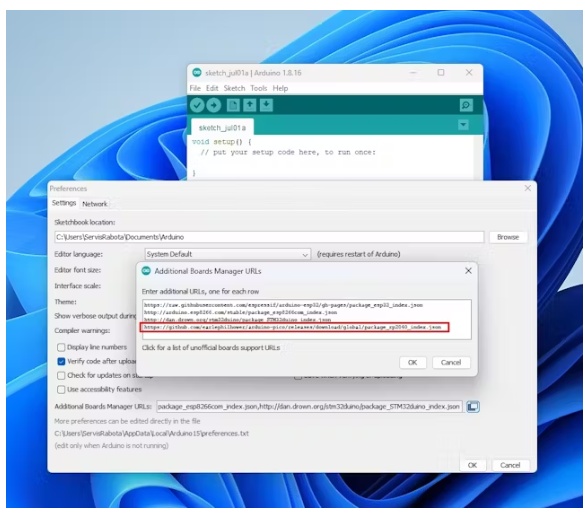

要安裝給定的代碼，我們首先需要在Arduino IDE中安裝對Raspberry Pi Pico的支持。

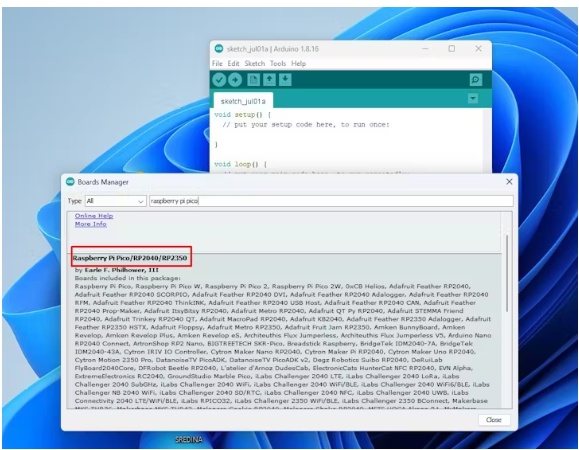

然后在“Tools- Board Manager”中輸入raspberry pi pico，按“install”。

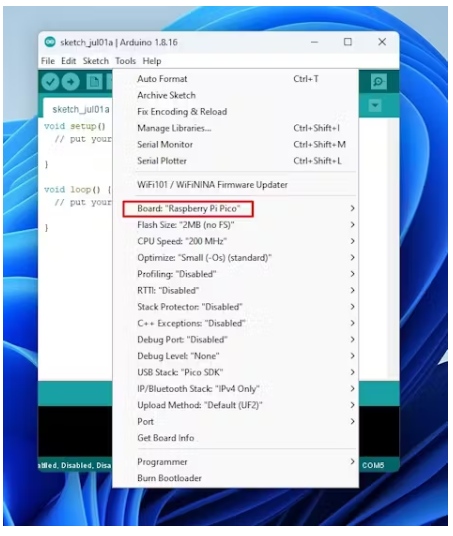

接下來在工具-樹莓派2040 -我們選擇樹莓派Pico。

現在已經安裝了支持，我們可以繼續安裝代碼。

如果微控制器板是新的，我們第一次需要上傳c++代碼，我們需要做以下步驟：

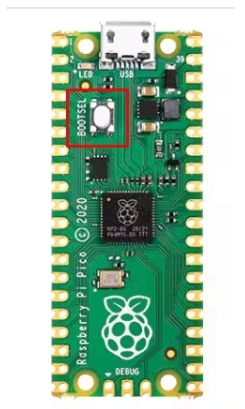

在文件-示例-基礎中，我們選擇Blink示例?，F(xiàn)在我們按下Pico板上的BOOTSEL按鈕并按下上傳，并在編譯和上傳代碼時一直按下BOOTSEL按鈕。

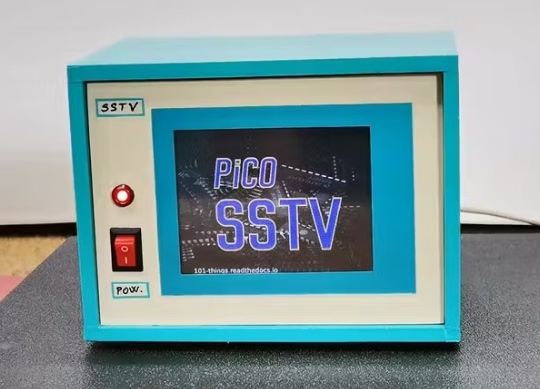

上傳完成后，單板上的指示燈開始閃爍。這個過程只在上傳第一個代碼時開始執行，然后代碼默認安裝在Arduino板上。因此，我們進入文件-打開并進入特定代碼所在的文件夾，選擇適當?shù)亩丝诓聪律蟼?。如果我們按照給定的方案正確地連接了一切，Pico SSTV徽標將立即出現在顯示器上，從那一刻起，設備準備好接收和處理SSTV音頻信號。

測試音頻文件作為代碼的一部分在一個單獨的文件夾中提供。這些實際上是來自真實無線電接收的SSTV信號?，F(xiàn)在我們將用它們來看看SSTV信號的解碼是什么樣的，實際上，使用這個設備，這些特定的音頻信號將被轉換成圖像。

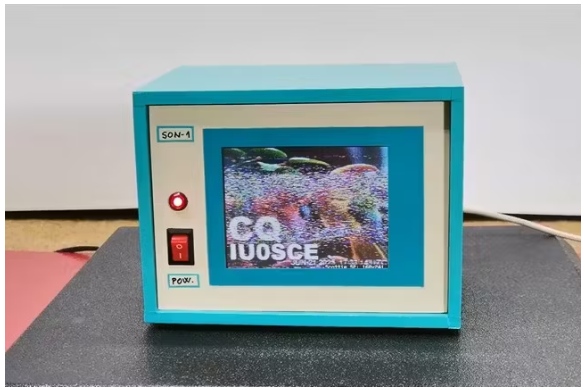

接下來，我將嘗試用我的無線電接收器之一實時接收和解碼SSTV信號。

接收到的圖像質量正比地取決于SSTV信號接收的質量。

最后，一個簡短的結論：這個項目成功地展示了樹莓派Pico如何獨立地將SSTV音頻信號轉換為可見圖像，提供了一個真正獨立和可訪問的解決方案，繞過了傳統的PC和聲卡需求。我希望本指南能激勵您探索SSTV和基于微控制器的無線電項目的令人興奮的世界。

本文編譯自hackster.io
