想要一個即插即用的DIY運動檢測器，不需要布線，也不需要任何編碼技能?介紹Carenuity Motion Peeper——你的口袋大小的運動監控小工具，由Carenuity C3 Mini、一個Wemos PIR運動傳感器和一個Wemos蜂鳴器驅動——所有這些都通過一個三重適配器連接，使傳統的面包板看起來像古老的歷史。

無論您是監控食品儲藏室的嚙齒動物，還是前門的運動，或者只是玩物聯網，這都是您所做過的最快，最聰明，最令人滿意的3分鐘構建。

大多數DIY物聯網項目都有附加條件。跳線，電阻器，編碼頭疼，設置時間長。

但如果你能在3分鐘內做出一個功能齊全的智能運動探測器呢?

感謝cararenuity的即插即用生態系統，Motion Peeper在這里向您展示物聯網可以有趣，快速和無挫折。無論你是學生、業余愛好者，還是像我這樣的嵌入式專業人士，這都是一種重新定義“快速原型”真正含義的項目。

使用的組件/物品

以下是構成Motion Peeper的核心三人組：

1. Wemos PIR運動傳感器

?被動紅外(PIR)傳感器

?通過熱量變化探測人類或動物的運動

?數字輸出(插入，不需要代碼邏輯)

?低功耗

2. Wemos蜂鳴器

?主動蜂鳴器聽覺反饋

?聲音大到在安靜的房間里也能聽到

?由微控制器直接觸發

?當檢測到運動時，立即提醒您

3. cararenuity C3 Mini

?緊湊型物聯網微控制器的游戲規則改變者。

?為什么cararenuity C3 Mini是一個搖滾明星?

?OTA固件通過瀏覽器刷新(不需要ide)

?內置Wi-Fi，實現云/家庭無縫集成

?默認使用OTA加密和HTTPS安全

?低功耗、高速ESP32-C3芯片(RISC-V)

?家庭助理自動發現支持

?USB-C接口和超緊湊的外形

?專為無憂即插即用設置

4. 年金三重適配器

?沒有焊接

?沒有杜邦電纜

?沒有模擬板試驗

?只需插入PIR傳感器，蜂鳴器和C3迷你-在幾秒鐘內完成

?設置：即插即用，即閃即用

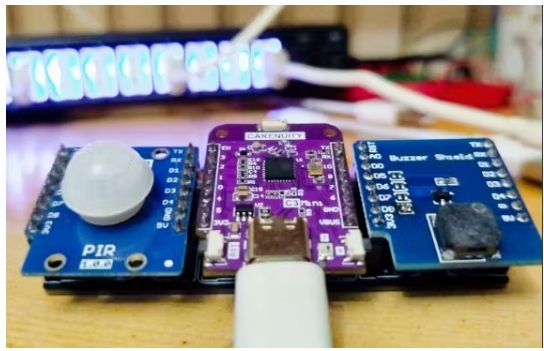

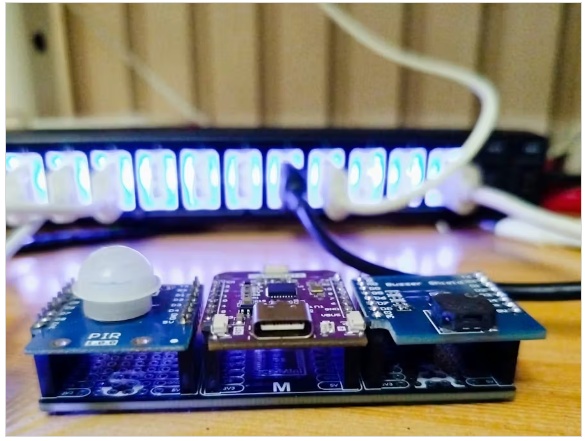

步驟1：硬件組裝(耗時< 1分鐘)

?將cararenuity C3 Mini插入到Triple Adapter的中心插槽中

?插入一側的Wemos PIR傳感器

?插入另一邊的weemos蜂鳴器

?將USB-C電纜連接到電源(PC、移動電源或墻壁適配器)

?繁榮!硬件完成了。沒有電線。沒有大驚小怪。

?通過solutions.carenuity.com安裝固件

?不編碼。沒有編譯。沒有USB驅動程序。

循序漸進:

?使用USB數據線將安裝程序連接到計算機。

?轉到solutions.careuity.com谷歌Chrome或Edge(桌面瀏覽器)

?找到并點擊“動態窺視”解決方案

?點擊“安裝固件”。

?從USB列表中選擇您的C3 Mini設備

?按照提示安裝固件。

?完成了。固件現在在您的設備上

你現在有一個功能齊全的運動檢測系統!

查看設備是否激活

它是如何工作的

?PIR傳感器連續掃描紅外(IR)水平的變化-即運動。

?在檢測上，它發送一個高信號到C3 Mini上的數字輸入引腳

?固件立即做出反應，觸發蜂鳴器進行音頻反饋。

?同時，它記錄運動檢測，并可以通過MQTT或家庭助理發布它(如果配置)。(要求修改)

?你可以在Home Assistant的儀表板或OLED顯示器上實時查看動作活動(可選)。

這意味著你可以知道什么時候，什么地方有東西移動，而不需要舉起烙鐵或?qū)懸恍写a。

動力和放置運動窺視器

電源選項:

?USB- c從PC或USB充電器

?5V移動電源，用于便攜式部署

?ups供電，適用于關鍵任務區域

最佳部署地點：

?廚房角落或食品儲藏室——追蹤嚙齒動物

?入口通道和窗戶-檢測入侵者

?車庫或后院-警惕移動

?課堂演示-展示即插即用物聯網

?實驗室實驗——基于動作的觸發器

?你可以把它粘起來，貼起來，或者安裝在任何地方。

現實世界的應用程序

?嚙齒動物和害蟲檢測-聽到他們的活動

?入侵者警報-甚至在門打開之前

?安全警報-與MQTT和家庭助理集成(需要增強)

?包存在檢測-觸發自動化或警報

?托兒所運動警報-謹慎和簡單

?S\TEM教育-一次性教授傳感器，微控制器和自動化

這不僅僅是一個玩具——它是在物理空間中建立意識的強大基礎。

結論

Motion Peeper不僅僅是一個DIY項目——它是智能家居愛好者、學生、教育工作者和制造商在可訪問性和簡單性方面的一場革命。

在短短3分鐘內，您將從模塊集合到工作運動檢測系統，由cararenuity C3 Mini(物聯網領域最令人興奮的新微控制器之一)提供動力。

那么，為什么還要等待呢?填補它。Flash。捕捉一些動作。
