從工業數字化、到電動出行、再到現在的AI革命，離不開創新的能源技術驅動，尤其是以SiC/GaN為代表的第三代功率半導體技術的發展。而英飛凌憑借在該領域的持續創新，牢牢把握這一趨勢。

英飛凌擁有硅（Si）、碳化硅（SiC）和氮化鎵（GaN）的全面布局，并且在晶圓、封裝、模塊上實現了技術領先。通過協同其領先的MCU/MPU產品線，更是在一站式系統方案上具備其他功率半導體廠商所不具備的全棧能力。

（圖片來源于英飛凌官網）

領先地位源于其在功率半導體上的全鏈條整合能力：在晶圓層面，英飛凌推出的第二代SiC MOSFET溝槽柵工藝可實現業界極低的RDS(ON)，200mm碳化硅晶圓已經進入規?；慨a(chǎn)；其GaN e-mode HEMT工藝支持MHz級高頻，且是首批實現 200 毫米 GaN 大批量生產的公司之一，并率先推出全球首款 300 mm GaN 功率晶圓。在封裝維度，Q-DPAK、LGA和HPD封裝結合銀燒結和擴散焊接技術，降低電感和熱阻，提升可靠性。在模塊層面，CoolSiC? 、CoolGaN? 和EconoPACK? 模塊通過低電感和高效散熱支持高功率密度；在方案維度，全棧解決方案整合AURIX?  MCU、PSoC?  MCU和傳感器，助力電動汽車、可再生能源和AI數據中心實現效率提升和低碳轉型。這種多材料、多維度的技術協同使英飛凌在寬禁帶半導體市場占據優勢，驅動全球功率電子向高效、可持續方向發展。

在近日的PCIM Asia上，我們參觀了英飛凌展臺，了解了英飛凌在功率半導體領域的主要展品和全新應用解決方案。

綠色出行：一站式系統方案+靈活分立器件、封裝特色

我國已經成為新能源汽車產銷量位居全球第一的國家，對于功率半導體的市場需求旺盛。而英飛凌也持續關注和布局中國綠色出行賽道，這次更是帶來了諸多的新技術、新產品和解決方案。

主驅逆變器：一站式系統級方案

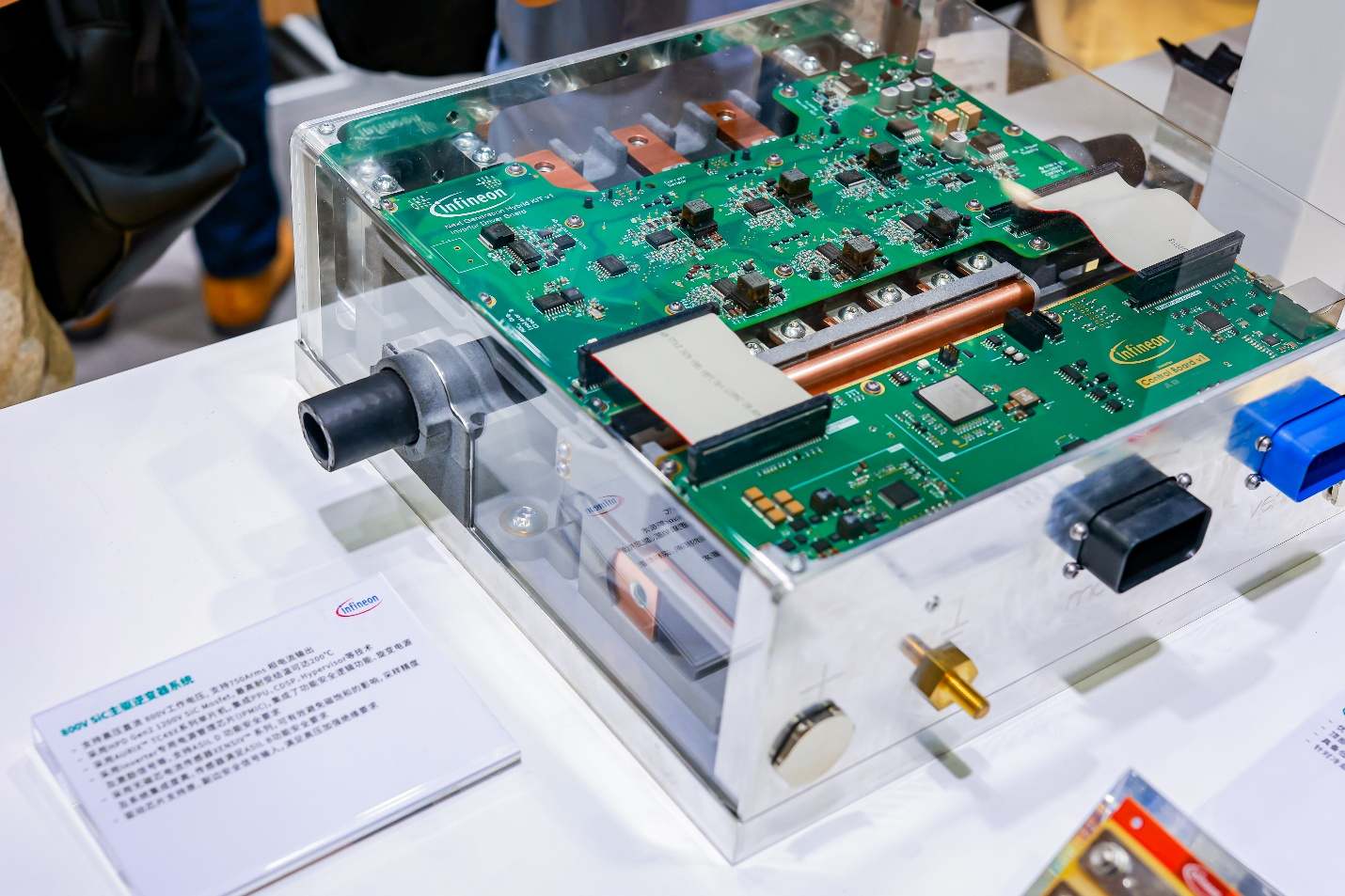

首先，英飛凌展示了其主驅逆變器一站式系統級方案，該800V SiC主驅逆變器系統支持800V高壓直流工作電壓和750Arms電流輸出，采用Infineon HPD Gen2 1200V SiC MOSFET，可耐受最高200°C的結溫，具備優異的高溫與高壓性能。系統主控基于AURIX? TC49X系列高性能單片機，集成PPU、CDSP及Hypervisor等模塊，實現高效控制與功能安全分區；配備專為逆變器設計的IPMIC電源管理芯片，支持ASIL D功能安全等級，集成安全邏輯與激勵信號管理；電流檢測采用XENSIV?系列無磁芯電流傳感器，避免磁飽和問題，具備高精度與高集成度，并滿足ASIL B功能安全要求；驅動部分支持原副邊安全信號輸入，符合高壓加強絕緣標準，整體系統在性能、效率與功能安全方面均達到電動汽車主驅系統先進水平。

800V SiC主驅逆變器系統

據英飛凌現場展臺工程師介紹，因為其中用到了1200V的SiC MOSFET，因此可以提供高達750A的大電流能力，同時工作結溫還可以達到200度。該demo可以幫助客戶快速實現對于樣品引入的測試和系統驗證。

而在21ic看來，這款demo也很好地展示了英飛凌區別于其他功率半導體廠商的全棧技術能力。因為英飛凌有著性能最極致的SiC功率MOS管、也有全球領先的微控制器產品組合，同時還具備PMIC和Sensor的產品組合。其他功率半導體廠商在這幾方面的產品布局上或多或少存在一些短板。

嵌入式功率方案：最大化SiC利用率

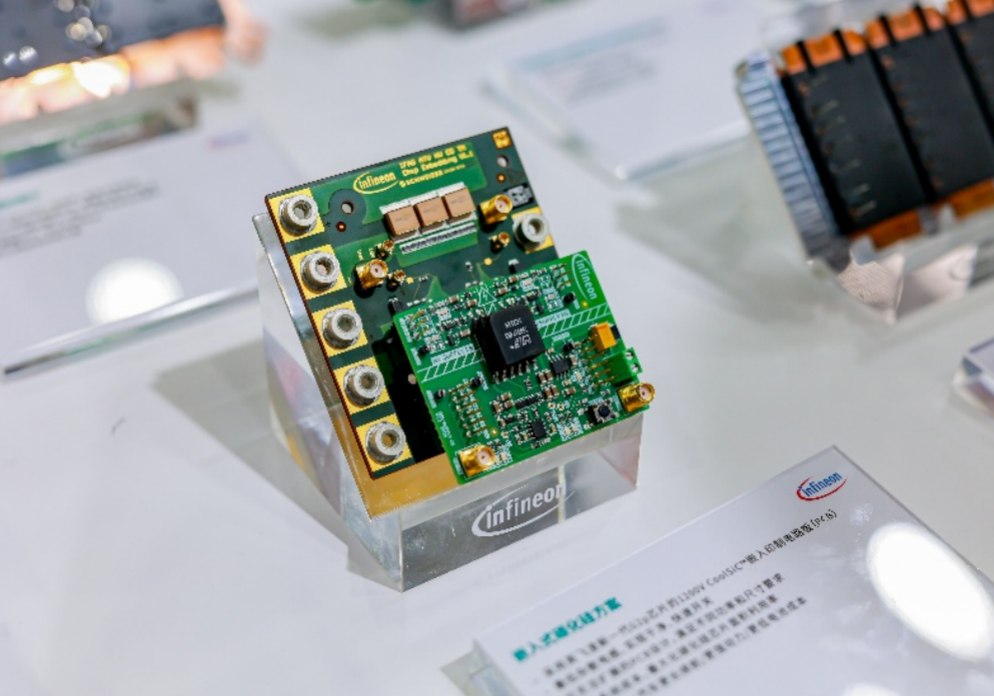

英飛凌展示的CoolSiC? 嵌入式PCB方案采用了新一代G2p芯片技術。據現場英飛凌工程師介紹，該方案通過將芯片直接嵌入PCB板中，顯著降低了雜散電感，提升了工藝密度。這種低雜散電感設計（可低至2nH）使系統能夠支持更高的電壓等級，例如從800V提升至850V、900V甚至950V的電動車電壓平臺。

嵌入式碳化硅方案

與傳統設計相比，嵌入式SiC方案大幅減少了電壓紋波。例如，傳統設計的紋波可能高達一兩百伏，限制了1200V器件的使用范圍。而CoolSiC嵌入式PCB的紋波可控制在30V至50V的水平，使1200V器件能夠支持高達1000V的系統電壓。換言之，傳統的1200V功率方案只能支持800V的電車架構使用，而此方案的1200V就可以支持1000V的電車架構使用。這種特性不僅降低了系統成本，還最大化了SiC器件的利用效率，同時提供了靈活的PCB設計，滿足不同功率和尺寸需求，展現出顯著的系統級優勢。

SSC模塊：集成CoolSiC? Gen3技術

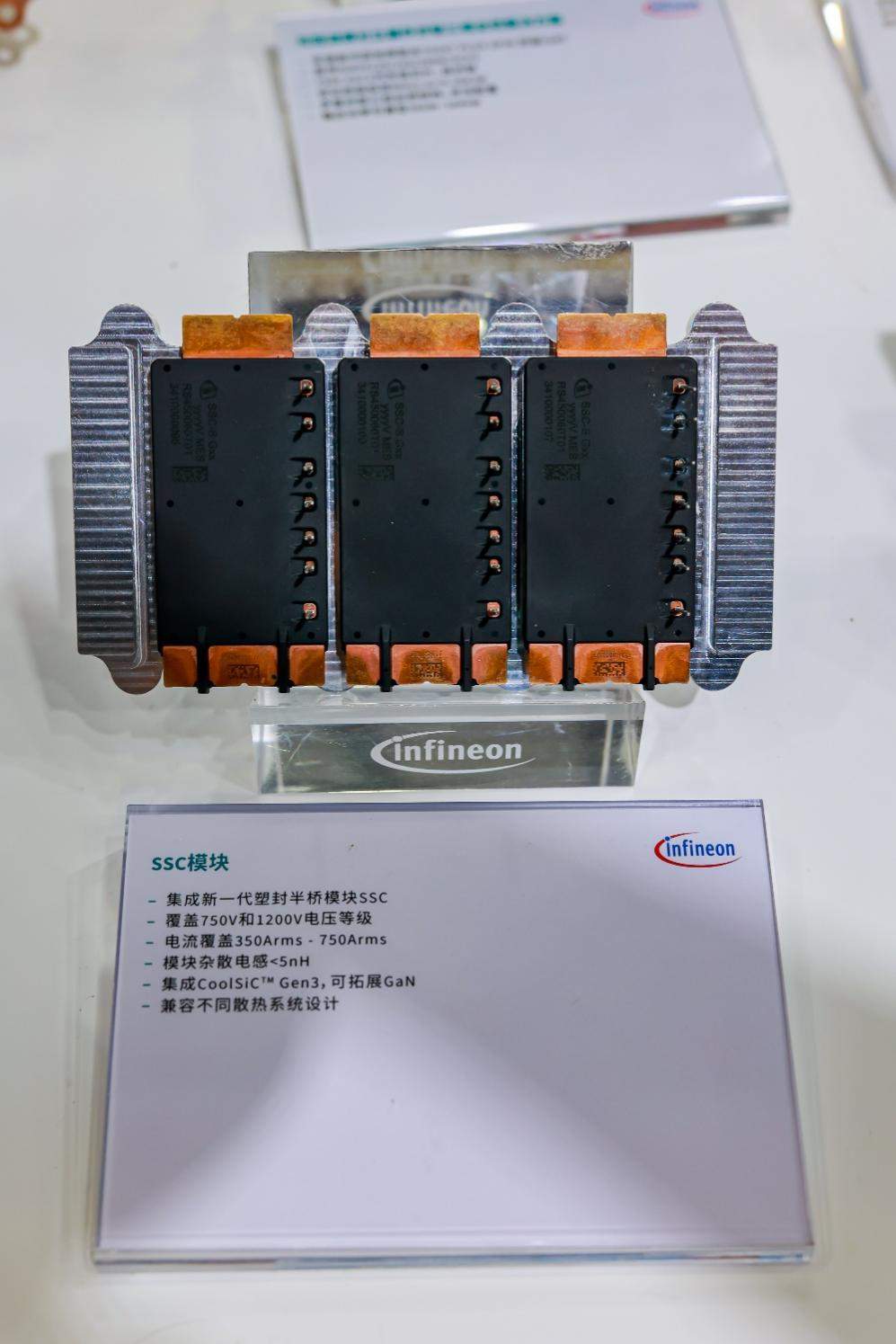

新一代塑封半橋模塊SSC也是此次展出的重點之一，該模塊具有750V和1200V兩個電壓等級，并覆蓋了從350Arms到750Arms的電流范圍。模塊設計顯著降低了雜散電感至小于5nH，并集成了CoolSiC? Gen3技術，同時也支持GaN的拓展應用。此外，該模塊還能兼容不同的散熱系統設計。

SSC模塊

據現場的英飛凌工程師介紹，此次在PCIM Asia上展示的這款SSC模塊是一種單面水冷模塊。目前，該產品主要基于SiC技術，其功率密度較高。當前展示的樣品長度較長，但實際量產版本的長度將進一步縮小，大約只有60-66mm，寬度約為30-40mm。與相同功率密度的傳統IGBT方案相比，該模塊的整體體積大幅減小。目前，它可以提供四五百安培的電流能力，能夠滿足主流市場需求。此外，英飛凌還會在該系列下推出更多產品來覆蓋更高的電流需求。

針對電動重卡：HybridPACK? HD模塊

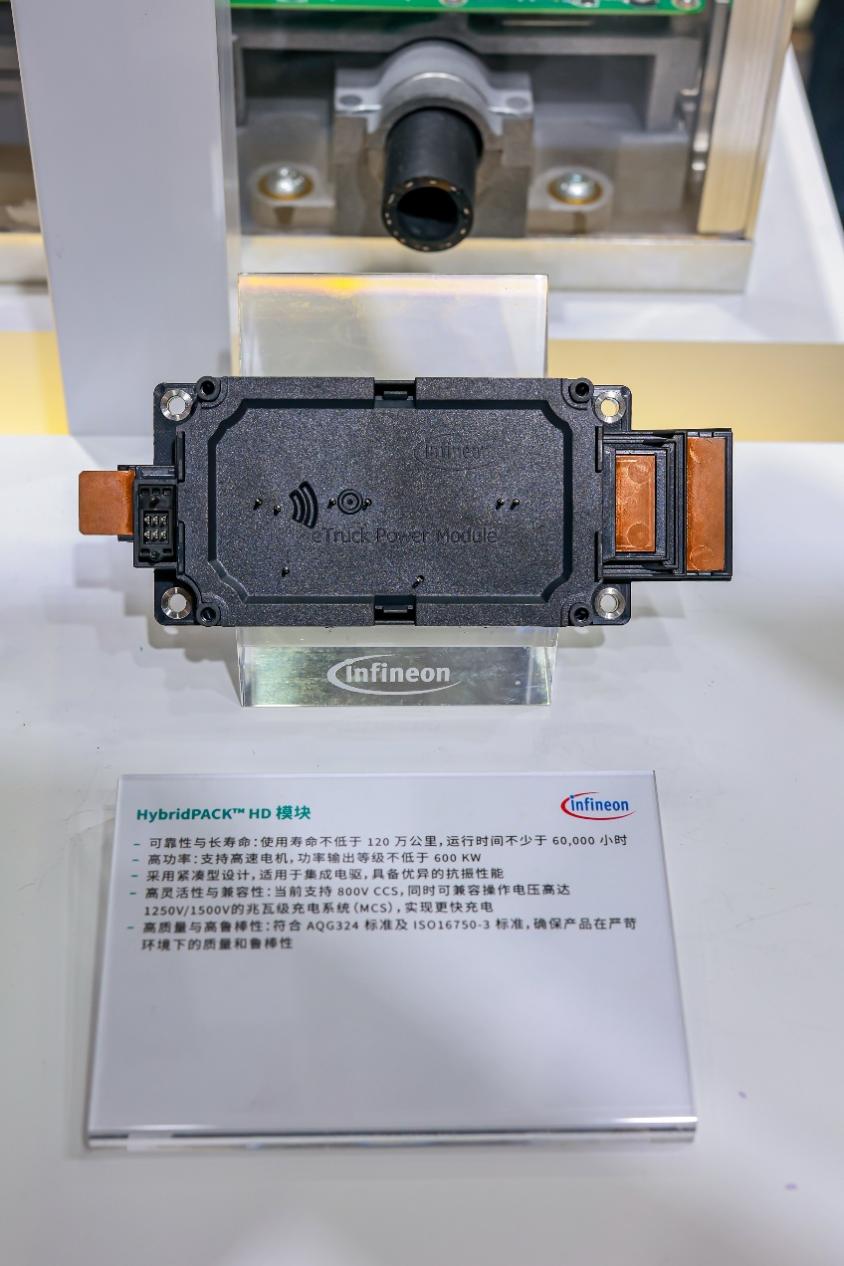

針對電動重卡，英飛凌也有HybridPACK? HD模塊展示。該模塊具備高可靠性與長使用壽命，設計使用壽命不低于120萬公里，累計運行時間可達60,000小時以上。支持高達600 kW的功率輸出，可適配高速電機應用，并采用緊湊化設計，具備優異的抗振性能，適用于高度集成的電驅系統。該模塊當前支持800V CCS充電標準，據英飛凌現場展臺工程師介紹，它也能支持1400V乃至1500V電壓等級，因此同時具備向1250V乃至1500V的兆瓦級充電系統（MCS）兼容的擴展能力。

HybridPACK? HD模塊

空調壓縮機：智能功率模塊（IPM）

英飛凌的e-compressor，即車用空調壓縮機，是一款功率模塊產品，額定電壓為1200V，功率范圍在3000至6000W之間。這款產品可以選擇不集成驅動功能，僅作為功率模塊使用；也可以集成驅動功能，并包含一些保護功能，但此時功率可能會相對較小。展示的空調壓縮機demo中，紅色部分代表熱氣，藍色部分代表冷氣，通過壓縮過程實現從冷氣到熱氣的轉換。該demo使用的核心組件為IPM（智能功率模塊）的產品，功率同樣在3至6000W范圍內。

AI數據中心：從電網到AI芯片全套供電方案

英飛凌在現場展示了針對AI服務器的從“電網到核心”的完整架構及其每一級對應的解決方案。當前整個AI數據中心的電力架構轉換可以分為大致三級，從220V-48V-12V（8V、6V）-1V（0.8V）。而英飛凌提供的主要方案包括PSU、BBU、熱插拔保護、DCDC轉換（IBC）和最后一級的AI芯片DC垂直供電方案。

首先，電源供應單元（PSU）是整個電力系統的入口，負責將交流電轉換為48V直流電，作為數據中心內部統一的中間母線電壓；電池備份單元（BBU）負責在交流電出問題的時候提供備份的48V穩壓輸出；熱插拔保護模塊則放在加速卡上，負責穩定加速卡插入拔出時的沖擊電流。接下來，通過高效的DC-DC轉換技術，將48V直流電進一步降壓至適合AI芯片（CPU/GPU/AI ASIC）工作的低電壓等級。

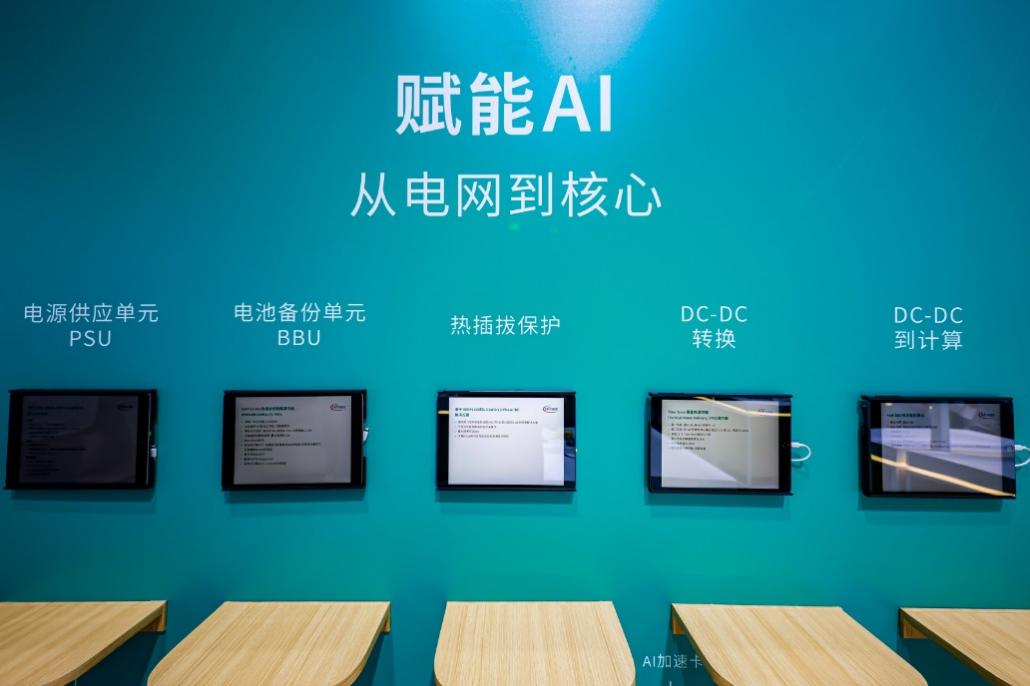

現場，英飛凌展臺工程師針對新的技術趨勢進行了詳細的講解。

賦能AI：從電網到核心

PSU：從12V母線升級48V母線

傳統服務器通常使用12V直流供電，但隨著服務器功率的提升，電流會變得非常大，導致傳輸損耗顯著增加。在大型服務器中，從機架電源到板卡之間存在一定距離，通常使用銅排進行電力傳輸。盡管銅排導電性好，但距離較長時仍會產生損耗。為了減少損耗，一種方法是加粗銅排，但銅材價格昂貴，成本較高。

為了解決這個問題，現代高功率服務器開始采用48V總線電壓。相比12V，48V電壓下，相同功率所需的電流僅為原來的四分之一，顯著降低了傳輸損耗。對于AI算力中心等大規模系統，功率可能達到兆瓦級別，傳輸損耗的優化尤為重要。據了解，此類系統中使用的銅材可能重達數百公斤，成本高昂。通過提高電壓，不僅可以減少銅材用量，節約成本，還能顯著提升系統效率。因此，48V總線電壓的應用成為當前高功率服務器設計中的重要趨勢。

BBU：電流反饋型差分功率轉換

在AI數據中心中，系統從交流電轉換得到48V直流輸出后，會接入BBU。該BBU的作用是，在交流電出現故障或輸出中斷時，利用連接的電池（額定電壓為48V）為后續系統組件（如AI加速卡等板卡）提供臨時供電，確保系統在一段時間內正常運行。BBU的一端連接交流電，另一端連接電池；當交流電供應中斷時，電池會立即接管供電。然而，電池在使用一段時間后，其電壓可能會變得不穩定（如從48V降至46V或42V），從而影響后端負載的正常工作。

為了解決這一問題，需要通過專用電路來調節電池輸出電壓，使其穩定在48V。傳統方法是通過一個DC-DC轉換器直接將電池的變動電壓轉換為穩定的48V。這種方法邏輯簡單且易于理解，但轉換功率較大——例如，如果整個負載為10kW，則轉換器需要處理相當于10kW的功率。

作為創新方案，英飛凌開發了一個4kW的BBU方案，采用了創新的“電流反饋型差分功率轉換”的技術思路，主要器件包括40V和80V OptiMOS?、EiceDRIVE?柵極驅動器和PSOC? C3 MCU。具體而言，當電池電壓下降（如降至42V，與目標48V相差6V）時，該電路僅轉換生成所需的差值電壓（即6V），然后將此電壓與電池本身的42V進行串聯，從而輸出穩定的48V。這樣一來，轉換的功率部分顯著減小，轉換損耗降低，整體效率得到提升。該方案被稱為電流反饋型差分功率轉換器，其核心在于僅處理功率和電壓的差值部分。

熱插拔保護：寬輸入電壓+可編程控制

BBU輸出48V電壓至服務器系統的背板。該背板用于連接多個板卡，這些板卡插入背板后，一方面接入48V電源，另一方面?zhèn)鬏敻鞣N信號至背板。

在板卡插入時，如果直接接入48V電源，由于板卡內部存在大量電容，這些電容在初始狀態下電壓為零，突然施加48V電壓會導致電容瞬間充電，產生極大的沖擊電流（inrush current）。這種沖擊電流不僅可能拉低總線電壓，還會干擾其他已連接板卡的運行。

為了限制插入板卡的沖擊電流，需要在每個加速板卡上添加一個熱插拔電路。該電路包括一個控制器芯片（現場展示的型號為XDP710-002），來控制MOS管作為開關。簡單來說，這個熱插拔控制器通過緩慢開啟MOS管來控制48V電源接入板卡的速度，從而減小沖擊電流。具體實現上：該控制器可以根據客戶需求，通過軟件設定開關的速度和電流大小。在沖擊電流工作條件下，MOS管工作在線性區，如果電流過大，會影響其壽命。因此，控制器芯片會限制MOS管的電流，使其緩慢上升，而不是瞬間沖高。通過控制驅動電壓逐步抬升，MOS管的電流能力隨之逐步增強，從而使系統板卡感受到的沖擊電流保持在較小水平。

48V DCDC到AI芯片：固定變比IBC和垂直供電

從48V母線電壓開始到AI芯片的供電，還需要經過兩級的DCDC轉換。48V要逐步轉換為中間電壓（如12V、8V或6V），這一階段稱為IBC（中間母線轉換器），然后從中間母線電壓最終輸出到AI芯片所需的低電壓（如1V或0.8V）。傳統上，48V首先轉換為12V，使用標準功率模塊尺寸，如全磚、半磚、1/4磚或1/8磚。這些模塊過去主要以穩定12V輸出為主，但現在輸出電壓和尺寸有所變化。

中間母線電壓的轉換方式分為穩定輸出和固定變比兩種。固定變比（如4:1）意味著輸出電壓隨輸入變化而變化，例如輸入48V輸出12V，輸入54V則輸出更高電壓，但比例不變。這種方式適用于前端電壓較穩定的場景，后級可以再進行穩壓。固定變比還能采用新型拓撲，如開關電容轉換器，以實現更高效率。

近年來，大部分客戶通過評估不同變比（如5:1、6:1、8:1、10:1或11:1）發現，8:1變比在整體系統效率上表現更優。因為前端轉換（如48V轉6V/8V）后，還有后級從中間電壓轉到1V或0.8V，兩級效率綜合考慮，48V先轉6V往往更好（相比48V轉12V）。具體分析：6V轉1V模塊內部集成MOS管和電感，使用15V MOS管（相比12V輸入需用25V MOS管），性能更好、開關損耗更低，從而顯著提升效率。前級48V轉12V與轉6V的效率差異不大，但后級從25V MOS管換成15V MOS管，能帶來明顯效率提升。即使0.1%-0.3%的改進，在行業內也被視為重大，因為產品已趨于極致，效率優化難度很高。

因此，許多客戶設計了8:1固定變比模塊，例如一個750W模塊，兩個并聯可達1500W，生成6V中間母線供電給后級，后級再為CPU或GPU提供電源輸入。

在AI芯片的最終一級供電上，英飛凌創新地提出了垂直供電的架構。在傳統供電設計中，DCDC模塊（如12V轉1V）只能放置在CPU/GPU芯片的旁邊。但隨著AI服務器對算力的需求增加，AI芯片電流從過去的幾十安或一兩百安，上升到如今的三四百安甚至七八百安。這種低電壓大電流傳輸，傳輸距離會造成顯著損耗。垂直供電則將DCDC置于CPU/GPU正下方背面，AI芯片和DCDC直接穿過板子連接進行控制，這大大縮短了傳輸距離，極大降低損耗和熱量。

英飛凌現場展示的垂直供電方案的供電電流可達1000A，使用16個Tiber模塊，共32相（每個模塊含兩相），每相額定電流約60A。

光儲和工業應用提效：第二代SiC技術性能出色

在英飛凌展臺，其工業與基礎設施業務展示了針對光儲新能源應用的先進產品和參考設計，彰顯了其技術實力和市場洞察力。

據現場工程師介紹，英飛凌推出了包括第七代IGBT7和1200V及1400V CoolSiC? MOSFET在內的新款單管系列產品，依托先進的晶圓技術，為高要求的光伏儲能系統提供卓越性能。特別值得一提的是創新的Q-DPAK頂部散熱封裝，該封裝設計緊湊、超薄，通過高效散熱顯著提升功率密度，支持最新的碳化硅和硅技術，并提供多種拓撲選擇。此外，DTO封裝通過將傳統兩個管子的功能集成到一個單元中，簡化了系統設計流程，提高了效率和便利性。

英飛凌還展示了從小型Easy系列到大型Econo系列的模塊解決方案，整合了最新IGBT和碳化硅技術，覆蓋從戶用光伏到工商業組串式光伏及大型電站的全功率段需求，確保高效和可靠的性能。據介紹，英飛凌在中國光儲市場占據較高份額，表現優異，通過針對不同應用場景優化產品設計，包括定制化功率等級，滿足多樣化需求。這些產品和解決方案展現了英飛凌在光儲新能源領域的技術領先性和競爭力，為行業發展提供了高效、靈活的支持。

除了光儲的相關方案外，英飛凌還針對工業領域展示了全新的技術方案。

高度集成的單片輔助電源解決——CoolSET? SiP

CoolSET? SiP是英飛凌在今年上半年最新推出的、一款高度集成的單片輔助電源解決方案。其最大特點是高度集成，盡管這款I(lǐng)C體積小巧，卻功能完備，堪稱“麻雀雖小，五臟俱全”。它集成了源邊控制、源邊主開關、副邊同步整流控制以及源副邊隔離反饋等功能，真正實現了一站式的單片電源解決方案。

對于應用工程師而言，這款I(lǐng)C使用起來極為方便。只需搭配少量的外圍元器件，就能實現簡單、緊湊的電路布局設計。目前，這款產品主要針對輔助電源應用領域，廣泛應用于家電類產品，如空調、冰箱、洗衣機等設備的輔助電源部分。同時，它也適用于傳統開關電源以及當前熱門的AI服務器電源等多種場景。

CoolSET? SiP系列IC的功率支持范圍廣泛，最高可達百W級別。本次展會上展示的產品主要覆蓋45W至60W的常見功率段，這些功率需求均可輕松實現。未來，隨著技術的進一步發展，該系列IC的功率甚至有望突破100W。

特別值得一提的是，目前展示的版本采用800V硅基開關管，而英飛凌正在規劃推出SiC版本。碳化硅版本將具有更低的導通阻抗、更高的開關頻率以及更優的溫升控制，從而顯著提升性能和效率。相比Si基版本，SiC版本在短路能力和可靠性方面表現更為出色，尤其適合對功率和可靠性要求更高的電源應用場景。

英飛凌采取Si IGBT和SiC“兩條腿走路”的策略，同時提供IGBT和SiC版本，以滿足不同市場需求。碳化硅版本的功率范圍預計在80至100W，內部將搭載800V SiC開關管，進一步提升開關頻率和可靠性。

第二代SiC技術——CoolSiC? MOSFET 750 V G2

CoolSiC? MOSFET 750 V G2則是英飛凌推出的是一款基于第二代碳化硅技術的功率器件，專為提升汽車和工業電源轉換應用的系統效率和功率密度而設計。該產品提供多樣化的產品組合，典型導通電阻（RDS(on)）在25℃時范圍覆蓋4 mΩ至60 mΩ，適用于車載充電器（OBC）、DC-DC轉換器、電動汽車輔助設備（xEV）、充電樁、太陽能逆變器、儲能系統、電信以及開關電源（SMPS）等工業應用。

與上一代相比，CoolSiC? MOSFET 750 V G2 在性能上實現了顯著提升，導通電阻（RDS(on)）低至業界領先的4 mΩ，性能參數和品質因數（FOM）提升了30%至40%，顯著降低了開關損耗并提高了系統效率。這一優勢使其在高效率要求的場景中表現尤為出色。

該產品采用創新的 Q-DPAK 頂部散熱封裝，厚度僅為2.3毫米，設計緊湊且散熱性能優異。由于內部并聯了多個小單元以實現超低導通電阻，Q-DPAK封裝的占板面積相對較大，但其薄型設計非常適合對尺寸敏感的應用場景。例如，在家用固態斷路器（空開）中，Q-DPAK封裝能夠完美適配其狹長、薄型的空間需求。傳統機械觸點空開在交流電關斷時容易產生拉弧，影響可靠性，而CoolSiC? MOSFET 750 V G2 通過背靠背串聯兩個器件的方式，構建高效的交流功率回路。其超低的導通電阻（4 mΩ）在長時間導通時能大幅降低損耗，同時緊湊的尺寸便于集成控制電路和驅動電路，特別適合固態斷路器、充電樁、車載充電器及服務器電源等應用。

結語

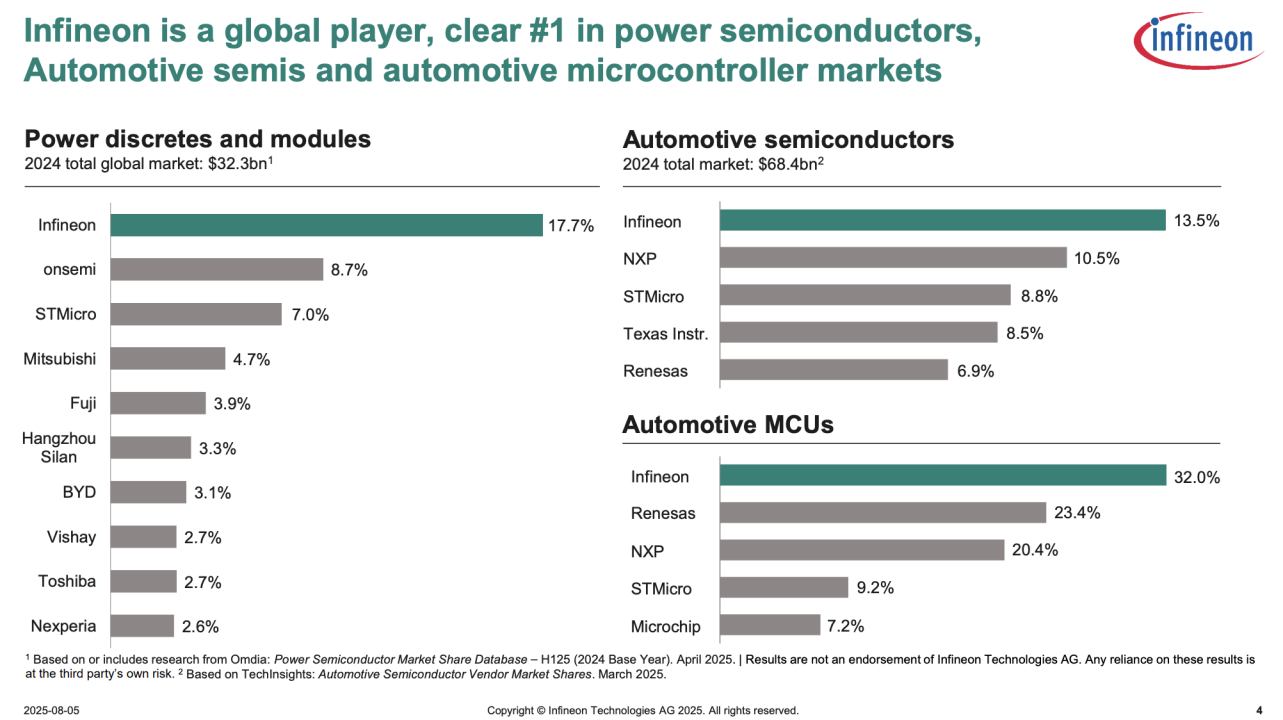

從去年的數據來看，英飛凌在功率半導體市場表現卓越，特別是在功率分立器件和模塊市場份額位居第一。中國是全球最大的新能源汽車（EV）市場，英飛凌的高性能MCU和功率半導體將直接支持中國EV產業鏈的快速發展。在光伏儲能領域，其SiC和GaN技術助力高效能源管理，契合中國可再生能源擴張需求。在工業自動化中，英飛凌的功率模塊和MCU、傳感器技術相結合賦能中國制造升級。而在AI數據中心領域，英飛凌從電網到核心的一站式方案，將會為低碳化數據基礎設施提供有力支持。

此次英飛凌參展PCIM Asia，不僅是對于功率半導體的極致演繹，也是其落實“在中國為中國”戰略的再次印證。未來，預期英飛凌還將持續通過本地化生產和生態合作，顯著提升了市場響應速度和成本競爭力，助力中國客戶在新能源和智能化浪潮中占據領先地位。
