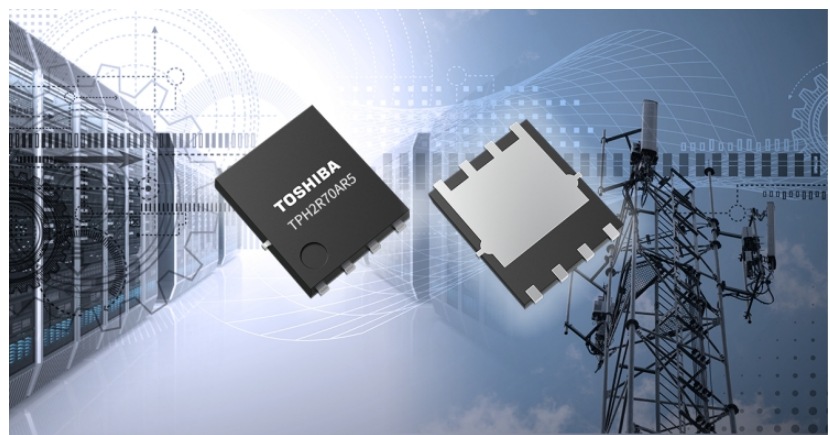

中國上海，2025年9月25日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出采用東芝最新一代工藝[1]U-MOS11-H制造的100V N溝道功率MOSFET“TPH2R70AR5”。該MOSFET主要面向開關電源等應用，適用于數據中心和通信基站使用的工業設備。產品于今日開始正式出貨。

100V U-MOS11-H系列優化了器件結構，進一步改善了U-MOSX-H系列的漏源導通電阻(RDS(ON))、總柵極電荷(Qg)以及這兩者(RDS(ON)×Qg)之間的平衡，從而降低了導通及開關損耗。

與U-MOSX-H系列產品TPH3R10AQM相比，TPH2R70AR5的RDS(ON)降低了約8%，Qg降低了37%，RDS(ON)×Qg改善了42%。此外，它還可通過應用壽命控制技術[2]實現高速體二極管性能，從而降低反向恢復電荷(Qrr)并抑制尖峰電壓。與TPH3R10AQM相比新產品的Qrr改善約38%，RDS(ON)×Qrr改善約43%。這些業界領先[3]的RDS(ON)×Qg和RDS(ON)×Qrr平衡特性[4]可最大限度降低功耗，從而提高電源系統的效率和功率密度。新產品還采用SOP Advance (N)封裝，具有與行業標準高度兼容的貼裝特性。

東芝現在還提供以下兩款電路設計支持工具：可在短時間內驗證電路功能的G0 SPICE模型，以及可精確再現瞬態特性的高精度G2 SPICE模型。

未來東芝將繼續擴大其低損耗MOSFET的產品線，為實現更高效的電源以及降低設備功耗做出貢獻。

? 應用：

- 數據中心和通信基站等工業設備的電源

- 開關電源(高效率DC-DC轉換器等)

? 特性：

- 低漏源導通電阻：RDS(ON)=2.7mΩ(最大值)(VGS=10V、ID=50A、Ta=25°C)

- 低總柵極電荷：Qg=52nC(典型值)(VDD=50V、VGS=10V、ID=50A、Ta=25°C)

- 低反向恢復電荷：Qrr=55nC(典型值)(IDR=50A、VGS=0V、–dIDR/dt=100A/μs、Ta=25°C)

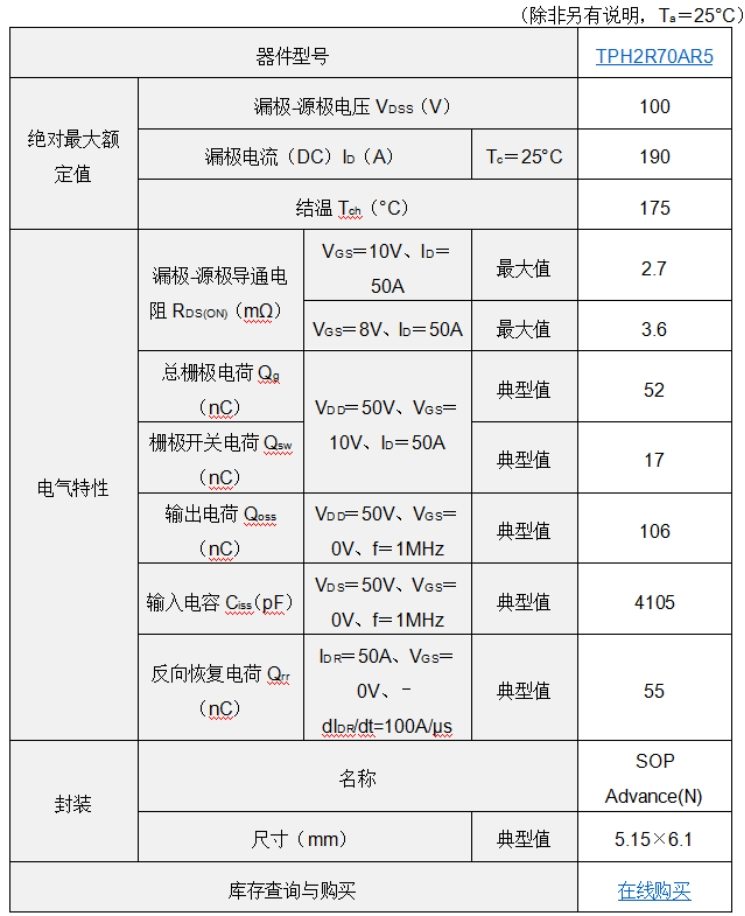

? 主要規格：

注：

[1] 截至2025年9月，東芝的低壓功率MOSFET工藝。東芝調查。

[2] 壽命控制技術：通過使用離子束在半導體中引入缺陷，故意縮短載流子壽命，可提高開關速度，進而可提高二極管的恢復速度并降低噪聲。

[3] 截至2025年9月，與其他適用于工業級100V N溝道功率MOSFET相比。東芝調查。

[4] RDS(ON)×Qg=120mΩ·nC(典型值)，RDS(ON)×Qrr=127mΩ·nC(典型值)
