要打造一款每天都必須經受踩踏、浸泡甚至吞咽的嵌入式設備，你會如何著手設計呢？這就是研發“聯網奶牛”系統的工程師們面臨的現實。無論是外部還是內部傳感器，都在將牲畜轉變?yōu)榛铙w數據樞紐。

圖源：EFA/Stock.adobe.com；圖片由AI生成

傳統奶牛養殖面臨著多重挑戰。養殖戶需要耗費大量時間，以人工方式檢查患病或應激的動物。這一過程不僅效率低下，更因勞動力短缺和成本上升，而日益不可持續。加之牛舍擁擠、飲水供應不穩定、飼喂效率低下等老問題，也就不難理解為何傳統養牛模式越來越難以保障牛群的健康與生產力。

這正是電子設計工程師可以介入的地方。聯網奶牛的概念為重塑農業支柱提供了契機。本文將探討物聯網（IoT）如何革新奶牛和畜牧業、工程師面臨的獨特挑戰，以及創新設計如何提升奶牛和養殖戶的生產效率。

畜牧業中的物聯網系統架構

與使用健身追蹤器監測單個個體不同，為牲畜設計物聯網系統需要對整個畜群進行儀器化改造，每一頭個體都配備一套專屬的堅固耐用傳感器。這些設備不僅能追蹤步數或心率等指標，還能持續采集多種生理數據，包括體溫、反芻狀態、活動水平乃至生殖周期，同時記錄濕度、空氣質量和牧場狀況等環境參數。

這項挑戰遠不止于捕捉動物個體的某個瞬間。這項突破性技術能夠持續數月收集、傳輸和整合數據流，而非僅限于瞬時數據，從而使養殖戶能夠發現整個牛群中細微的健康問題或正在形成的趨勢。這需要一套強大、可擴展且節能的物聯網系統，能夠?qū)⒃紨?shù)據轉化為可操作的洞察，同時避免耗盡電池電量或造成網絡擁塞。

牛舍中的多層網絡設計

邊緣-霧端-云端組成的三層網絡拓?fù)浣Y(jié)構（表1）既是技術選擇，也是應對現代奶牛養殖需求的一種實用方案。養殖戶需要及時、可操作的洞察，這需要一套能夠?qū)崟r(shí)收集和處理海量數據的系統，在健康問題或異常行為演變成重大問題之前就發出預警。通過將智能分散部署到邊緣、霧端和云端，系統能夠在本地生成關鍵預警并采取行動，同時由云端處理長期趨勢和分析。這種方法有助于養殖戶更快、更準確地做出決策，而單層系統無法實現這一點。

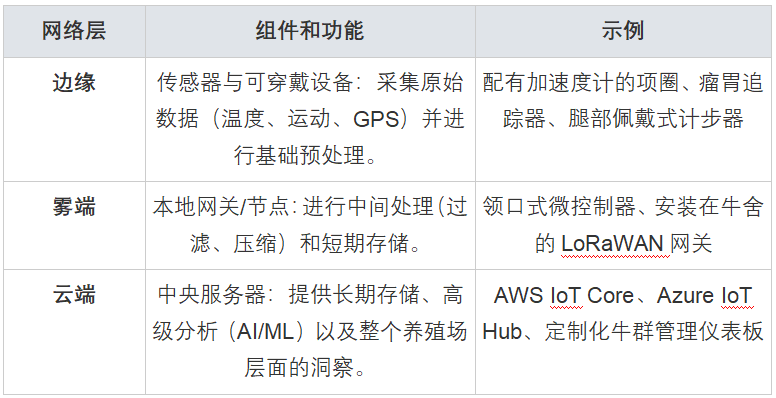

表1：牛舍中的多層網絡設計

用于養殖場環境的通信協議

選擇設備間通信的合適方法也是至關重要的。養殖場物聯網系統必須在開闊的草場、厚實的牛舍墻壁以及信號覆蓋不穩定的區域內可靠地傳輸數據，同時盡可能減少電池消耗。所選的協議（表2）將會影響到方方面面，從預警傳遞給養殖戶的速度，到設備所需的維護頻率。對于草場監測，需要用到長距離、低功耗的連接；而在牛舍內部，短距離、高帶寬的連接則是更合適的選擇。其關鍵就在于讓技術與工作需求相匹配。

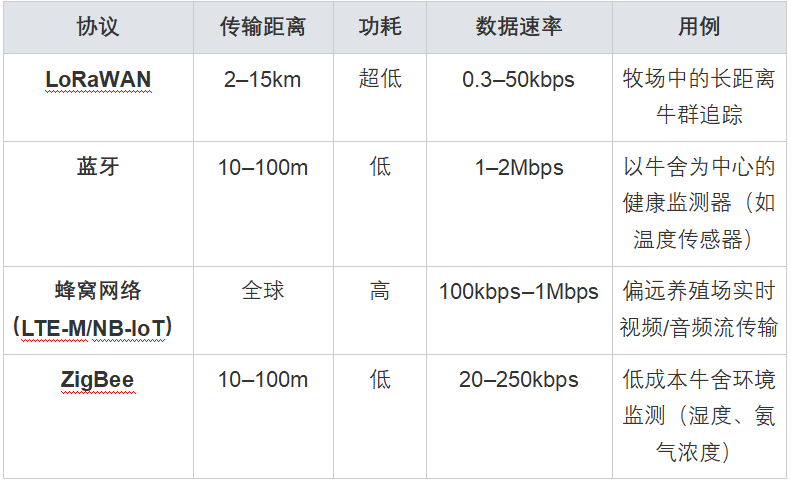

表2：用于養殖場環境的通信協議

可穿戴傳感器的電源管理策略

電源管理無疑是牲畜物聯網設計中最關鍵的挑戰，而養殖戶們對此深有體會。工程師必須權衡電池類型、能量收集和低功耗協議（表3）。與每天都可以充電的消費級可穿戴設備不同，牛用傳感器預計需要在好幾年不更換電池的情況下持續工作。設備失效不僅意味著數據丟失，更意味著錯失健康預警、增加人工成本，以及對技術的信任度下降。這些設備的目標是實現真正“安裝后無需打理”的運行模式，也就意味著要從硬件、固件和通信間隔中榨取每一滴效率，甚至探索能量收集技術。

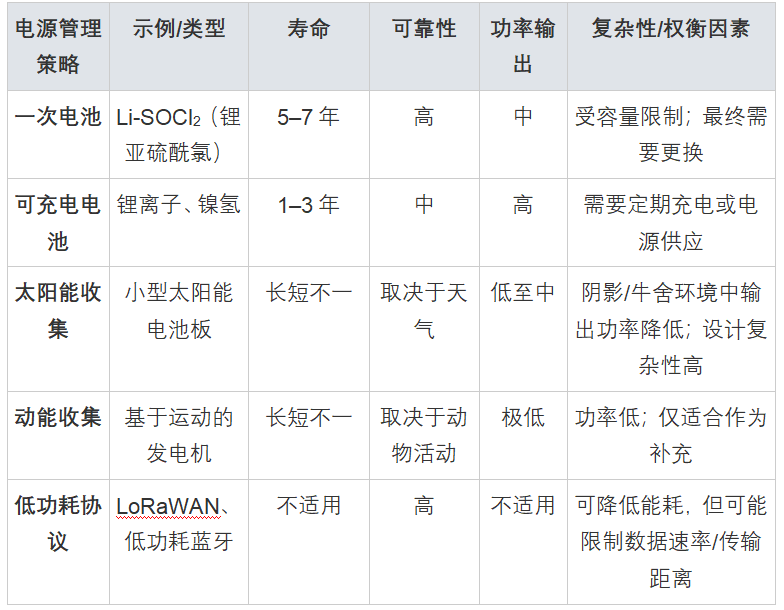

表3：可穿戴傳感器的電源管理策略

數據分析與AI

所有傳感器讀數如果無法分析的話，都毫無意義。這就是數據分析和人工智能（AI）可以發揮作用的地方。在邊緣端，低功耗微控制器可實時過濾噪聲、壓縮數據并標記緊急問題，從而節省帶寬和電池電量。更高級的分析，如疾病預測或趨勢發現，則在云端通過機器學習（ML）實現。其工程挑戰在于構建能夠高效安全處理和傳輸數據的硬件與網絡，并通過養殖場管理平臺將各個環節有機整合，實現從畜欄到儀表盤的信息流暢傳遞。

牲畜物聯網的關鍵設計挑戰

為牲畜設計可穿戴設備，遠不止于設計精巧的電路。為適應養殖場環境的物理特性，設備需要采用超低功耗設計、可靠的通信系統以及能夠抵御泥土、灰塵、潮濕和日常磨損的材料。這些設備往往要依靠單塊電池持續運行好幾年，因此平衡電池的體積、功能特性與維護周期至關重要，尤其對處于偏遠地區的傳感器而言更是如此。

另一個問題是可擴展性。養殖場可能需要在廣闊的區域部署數千個傳感器，因此網絡必須在不超出功耗預算或增加額外維護負擔的前提下，同時應對高設備密度和長距離連接需求。

該類系統的環境適應性是不可妥協的。這些傳感器必須在畜欄中經受各種污染物和污垢的考驗，因而設計人員必需精選選擇合適的材料、采用堅固的外殼，并運用傳感器加固技術。

此外，設計人員還要重視安全和隱私問題。從安全啟動流程，到數據加密，再到匿名化記錄，這些防護措施對養殖場運營至關重要，既能維護信任關系，又能保障動物福利[1]。新型傳感器必須與現有的養殖場場管理和獸醫系統無縫集成，通常還需要支持多種協議和數據格式。

此外，成本也始終是設計的考量因素之一。工程師必須權衡硬件和基礎設施的初期投資與長期價值，例如效率提升、早期健康洞察以及減少損失。理想的解決方案既要足夠堅固，以適應養殖場的實際環境，又要足夠靈活，以便擴展規模，同時還要滿足各種規模養殖場的經濟承受能力。

瘤胃膠囊傳感器：牛腹中的工程設計

要真正理解這些挑戰的復雜性，我們不妨看看瘤胃膠囊傳感器的案例[2]。此類設備需要長期駐留在牛的瘤胃內，有時可長達數年。與可穿戴設備不同，這種可吞服設備必須在惡劣的酸性環境中持續工作，可靠地測量溫度、運動、反芻、飲水量，甚至心率。

其外形尺寸的設計需要精心地權衡取舍：傳感器必須足夠大，以容納電池和電子元器件，但同時又必需足夠小巧光滑，才能被吞咽下去并保持在所需的位置。這些傳感器大多采用不可充電的鋰電池（如D型鋰亞硫酰氯電池），此類電池能量密度高、電壓穩定可靠，并且使用壽命可達六年。研究人員曾嘗試使用可充電電池和能量收集技術（如熱電、動能），但在牛體內充電并不現實，而且發電量也太低[3]。部分研究者甚至探索利用瘤胃細菌驅動的微生物燃料電池，但電極腐蝕和低輸出等問題仍難以攻克[4]。

外殼設計是另一道難關。此類傳感器的外殼必須符合食品安全標準，具備耐酸性（例如采用聚甲醛或特殊樹脂材質），并且要完全密封，以阻隔消化液進入[5]。

如何通信又是另一個問題，因?yàn)閯?dòng)物組織會削弱無線電信號。采用低頻長距離協議（如LoRaWAN），以及通過一定的策略來部署網關，有助于將數據從奶牛體內傳輸至云端。

瘤胃膠囊傳感器的研發歷程，折射出工程師在這個領域面臨的多元挑戰，包括整合先進電池技術、材料科學與無線通信技術等。

聯網畜牧業的未來趨勢

傳感器微型化和電池化學技術的進步，將催生壽命更長、侵入性更小的設備。邊緣AI可以讓更多分析直接在動物身上就可以進行。能量收集技術（如動能和熱能收集）最終可使傳感器實現自給自足，進一步降低維護成本。數字孿生的發展，打造了由實時數據驅動的動物和牛群虛擬模型，有望徹底改變預測性管理和規劃[6]。

這些技術進步不僅適用于奶牛養殖。它們還可以擴展到肉牛、家禽、生豬養殖等領域，并與更廣泛的農業供應鏈相銜接，實現端到端的可追溯性與可持續性。對于電子設計工程師而言，聯網奶牛不僅帶來了技術挑戰，更代表著可能重塑整個行業的創新突破。
