電容-電壓（C-V）測量廣泛用于半導體材料和器件表征，可提取氧化物電荷、界面陷阱、摻雜分布、平帶電壓等關鍵參數。傳統基于SMU施加電壓并測量電流的準靜態方法適用于硅MOS，但在SiC MOS器件上因電容更大易導致結果不穩定。為解決這一問題，Keithley 4200A-SCS引入Force-I QSCV技術，通過施加電流并測量電壓與時間來推導電容，獲得更穩定可靠的數據。

Force-I QSCV技術在SiC功率MOS器件上體現出多項優勢。比如僅需1臺帶前置放大器的SMU即可完成測試，而傳統方法通常需要兩臺；以電流驅動代替電壓掃描，既提高速度又能在器件端維持恒定直流，建立真正的穩態C-V條件，避免電壓階躍帶來的動態誤差；同時采用電壓測量方式，有效規避低輸出阻抗儀器在推導電容時常見的穩定性問題。系統支持開路校準和泄漏校準，確保測量精度；其結果與吉時利595準靜態C-V表高度一致，并可利用正向、反向掃描曲線提取界面態密度DIT；此外，該技術對大于20pF的較大電容同樣適用。

本文介紹了Force-I QSCV技術，解釋了如何在Clarius軟件中使用這些測試，將該技術與其他方法進行了比較，驗證了Force-I QSCV在測量速度、穩定性、精度及設備需求方面的顯著優勢。

使用三步法的Force-I QSCV技術

Force-I QSCV技術使用一個帶前置放大器的SMU來推導SiC MOSFET或MOS電容的準靜態C-V特性。SMU是一種能夠施加和測量電流和電壓的儀器。如圖1所示，SMU的Force HI端子連接到功率MOSFET的柵極，SMU的Force LO端子連接到短接在一起的漏極和源極端子。

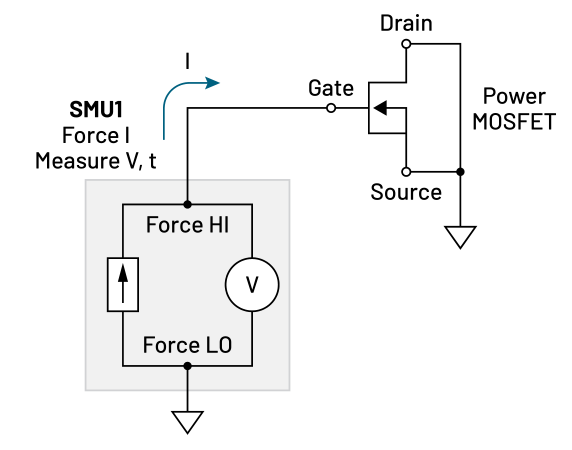

圖1. 功率MOSFET在SMU的HI和LO端子之間的連接圖

施加電流準靜態C-V方法通過施加正負電流并測量電壓隨時間的變化，使用三步法推導正向和反向C-V曲線。恒定電流可精確控制提供給器件的總電荷（Q=∑ I×dt）。與可能導致測量設備動態變化的電壓步進不同，使用恒定電流可使儀器達到穩態條件。三步法的電壓和電流時序圖如圖2所示。

圖2. Force-I QSCV測試的電流和電壓時序圖

使用Clarius軟件進行Force-I QSCV測試

使用Force-I QSCV方法的測試位于測試庫和項目庫中，可以在“選擇”視圖中通過搜索“force-I QSCV”或“qscv”找到。在測試庫中找到測試后，可以選擇它們并將其添加到項目樹中。測試庫包括適用于SiCMOSFET（sic-mosfet-force-i-qscv）和SiC MOS電容（sic-moscap-force-i-qscv）的測試。這些特定測試可以用于其他器件，也可以通過向項目樹添加自定義測試（UTM）并使用QSCVulib用戶庫中的force_current_CV用戶模塊來創建新測試。表1列出了所有輸入?yún)?shù)及其描述和注釋。以下描述了Force-I QSCV測試的輸入?yún)?shù)、輸出參數以及結果分析。

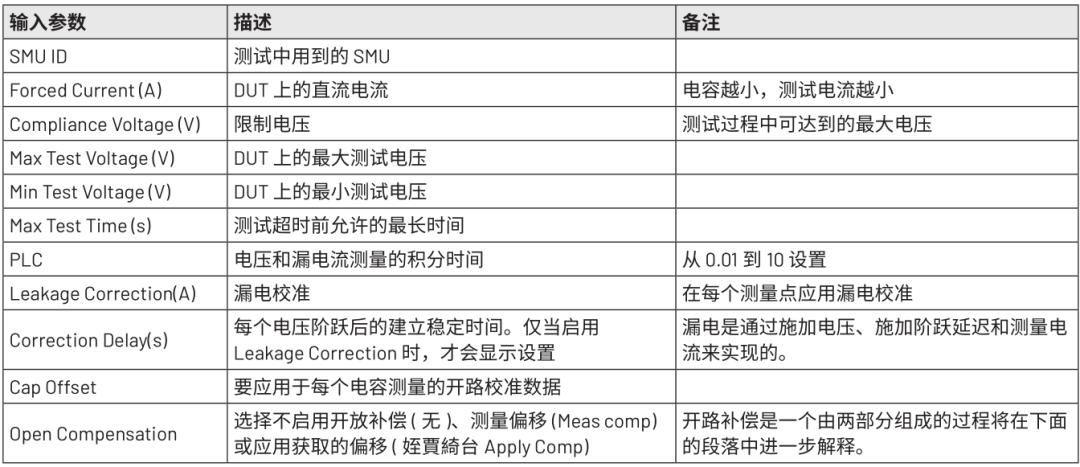

表1：施加電流的QSCV測試的輸入?yún)?shù)

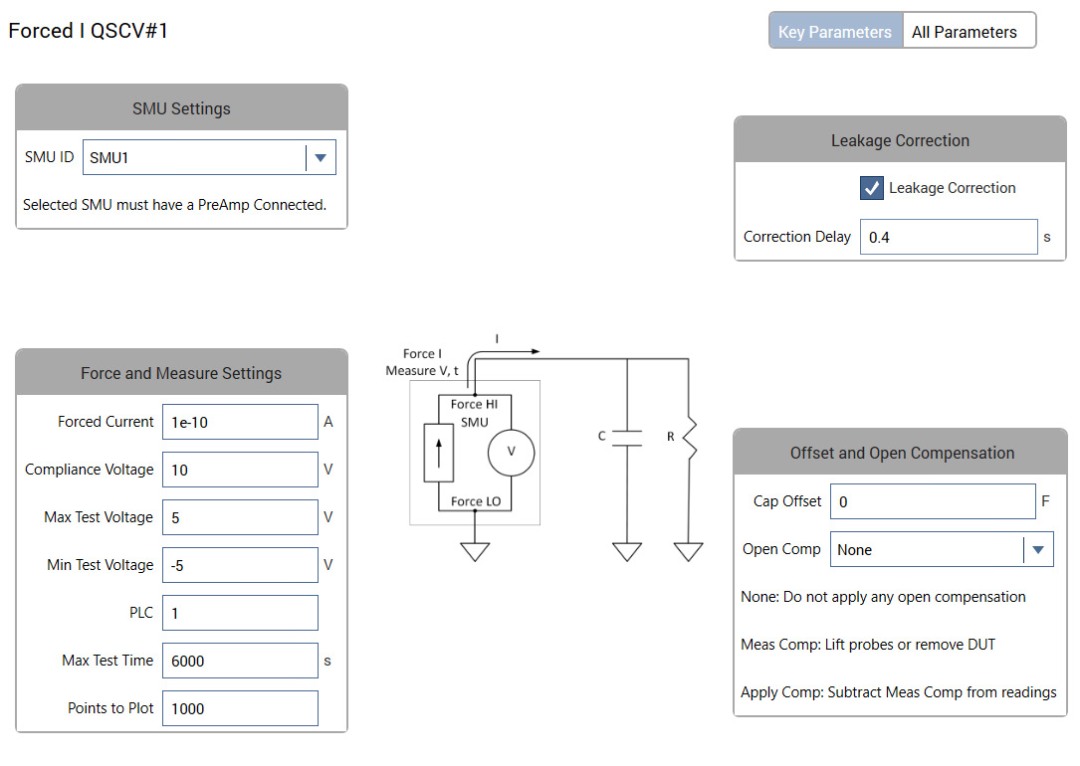

Force-I QSCV測試的輸入?yún)?shù)顯示在Clarius的“配置”視圖中，如圖3所示。用戶設置最大和最小測試電壓、輸出電流和時序參數。開路補償和泄漏校準為可選功能，也可以在“配置”視圖中應用。

圖3. 在Clarius中配置Force-I QSCV測試的視圖

對于SiC MOSFET，施加電流通常在數百皮安到納安范圍內。測試電流的大小應約為要測量的最大電容大小的三分之一。例如，如果最大電容為2.4×10-9F，則測試電流應約為800×10-12A。測試電流過低或過高都可能導致錯誤結果。

PLC時序設置調整測量的積分時間，可在0.01到10的范圍內設置。然而，最好使用1到6之間的PLC值。此設置會影響測量時間以及電壓步長，電壓步長是讀數之間的電壓差。理想情況下，步長應在50mV到100mV之間。電壓步長可以使用公式編輯器中的DELTA函數計算。增加PLC延長了測量時間，但會改善噪聲讀數。

漏電校準和校準延遲：默認情況下，漏電校準處于禁用狀態。如果啟用，將在每個電壓點測量并校準漏電。

漏電校準分三步完成：

1）使用恒定電流推導C-V正向和反向掃描。

2）在第一步返回的每個電壓點測量正向和反向泄漏電流。

3）最后，使用測量的校準漏電返回電容值（CrCorr和CfCorr）。漏電在固定電流范圍內測量，并可以實時繪制。漏電校準使用以下校準電容公式：

校準后的反向電容CrCorr與Vr相對繪制，校準后的正向電容CfCorr與Vf相對繪制。如果校準后的電容看起來有噪聲，增加施加電流并重復測試。電流（位移電流）必須高于泄漏電流，否則無法校準泄漏電流。位移電流定義為：I=C*(dV/dt)。

圖4和圖5顯示了有和沒有漏電校準的QSCV曲線示例。測試運行了一次，生成了未校準和校準后的數據。圖4顯示了一個有泄漏的SiC功率MOSFET的正向（Cf）和反向（Cr）C-V曲線。

圖4. 漏電碳化硅MOSFET的正向和反向準靜態C-V曲線

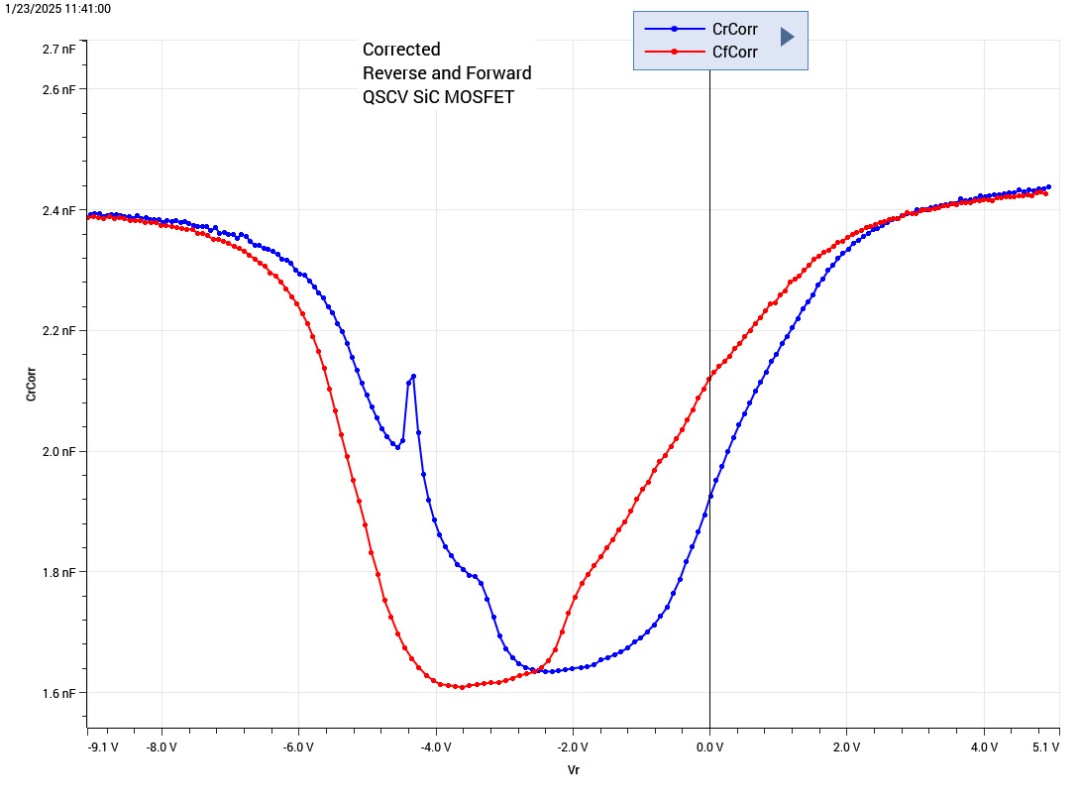

圖5. 碳化硅MOSFET的校準前向和反向C-V曲線

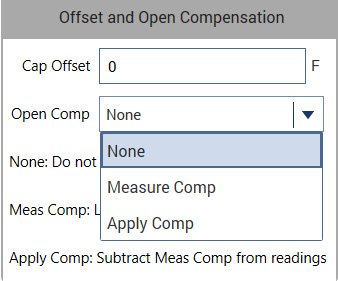

電容偏移和開路補償均用于校準測試電路中的電容（如電纜、測試夾具或探頭）引起的偏移。這兩個選項顯示在測試的“配置”視圖中，如圖6所示。

圖6. 偏置校準和打開補償窗口

默認情況下，電容偏移設置為0F，但用戶可以輸入一個電容值，該值將從正向和反向電容讀數中減去。開路補償可以設置為“無”、“測量補償”或“應用補償”。如果選擇“無”，則不會將任何開路補償測量寫入文件或應用。

如果啟用“測量補償”，則在開路情況下（器件從測試夾具中移除或探針抬起）運行測試。至少約有3-5pF的最小電容能被校準，否則會發生錯誤（-35），這意味著SMU處于限制狀態。通常，開路的施加電流將在1×10-13A或更小范圍內，以避免測試進入電壓限制狀態。由于測試電流非常小，測試將需要幾分鐘才能執行完成并獲取偏移電容。獲取的開路數據的平均值存儲在文件中，并將在使用“應用補償數據”時從讀數中減去。減去的電容值在工作表中顯示為Copen。

一旦使用“測量補償”運行測試，將被測器件連接到測試電路中，并再次運行測試，啟用“應用補償”。確保將施加電流調整到適合器件的水平。當?shù)诙螆?zhí)行測試時，從“測量補償”獲取的平均電容（Copen）將從后續讀數中減去。

分析結果

使用適當?shù)妮斎朐O(shè)置配置測試后，可以通過選擇“運行”來執行測試。運行測試時，將向被測器件施加恒定電流，如步驟1、2和3所述，對器件進行充電并生成反向和正向C-V曲線。

“分析”視圖圖形將顯示測量結果。電壓隨時間的測量值將實時顯示在左側圖形中，電壓測量完成后，正向和反向C-V掃描將顯示在右側圖形中。

數據被拆分為反向和正向C-V掃描，以準確表示測量結果。對于反向掃描，輸出反向電壓（Vr）、反向掃描時間（timeR）和反向電容（Cr）。在正向掃描中，輸出反向電壓（Vf）、正向掃描時間（timeF）和電容（Cf）。

圖7顯示了使用sic-mosfet-force-i-qscv庫測試對市面上可買到的某個SiC功率MOSFET進行測試的Clarius圖形視圖結果。對于此測試，使用8×10-10A的測試電流和4的PLC作為測試設置。使用4的PLC時，電壓步長接近80mV。請注意，在正向和反向掃描中，曲線存在電壓偏移和峰值。在曲線右側的正向掃描和左側的反向掃描中觀察到峰值。這些偏移通常因?yàn)閮?nèi)部器件電荷的移動。

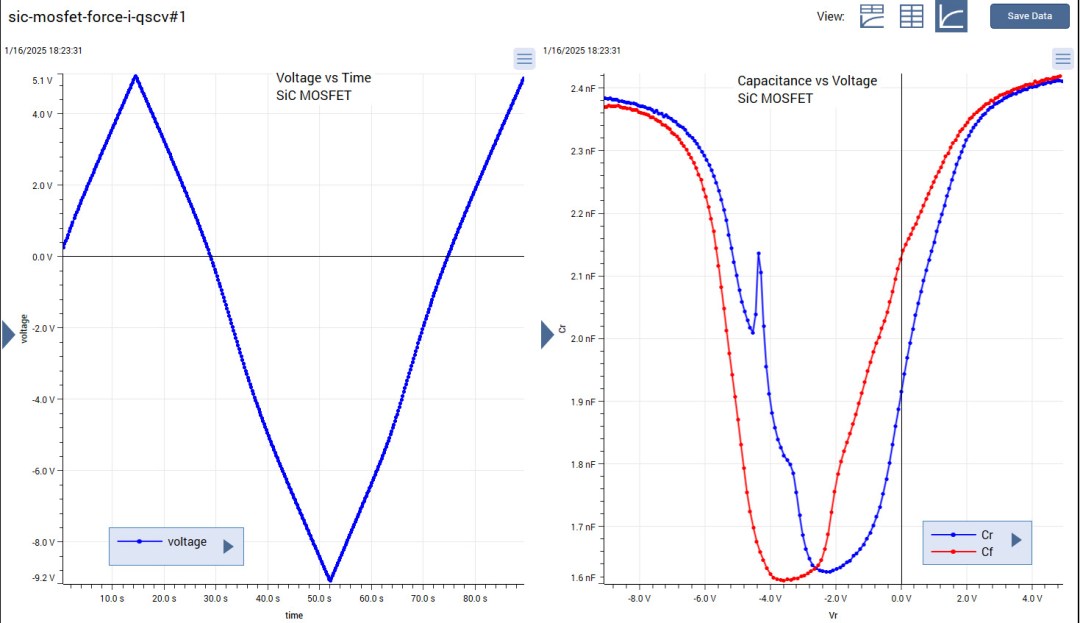

圖7. 碳化硅MOSFET的電壓與時間（左）和反向與正向C-V曲線（右）

圖8. SiC MOSFET上的正向和反向準靜態C-V掃描

圖8顯示了另一個市售SiC MOSFET的準靜態C-V曲線。在這種情況下，正向（紅色）曲線具有反向掃描中未出現的類似“可動離子”的峰值。對于此測試，輸入?yún)?shù)設置如下：測試電流5×10-10A，8PLC，最大電壓10V，最小電壓-12V，限壓20V。

除了在圖形工具中查看數據外，多個參數還會返回到分析視圖的表格中。以下表格列出了這些輸出參數，并按表格中顯示的順序分為以下類別：主要輸出參數、反向輸出參數、正向輸出參數、用于DIT提取的參數和雜項參數。

表2：主要的輸出參數

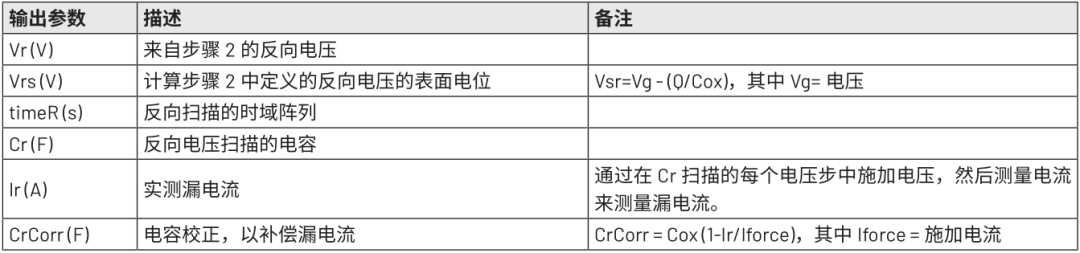

表3：反向輸出參數

表4：正向輸出參數

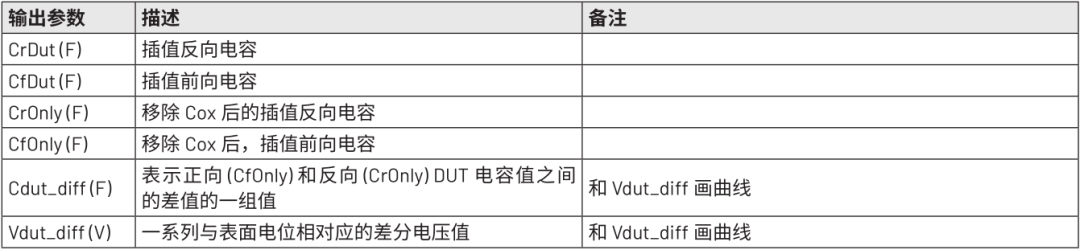

表5：DIT提取用到的參數

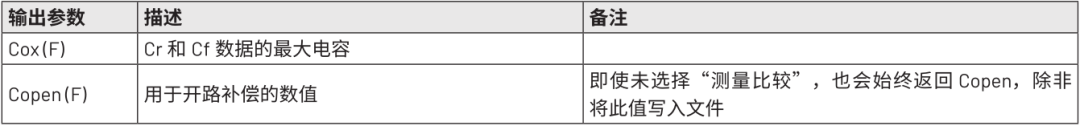

表6：其他輸出參數

Force-I QSCV與高頻C-V的比較

優化Force-I QSCV有如下幾種方法：

● 最小電容：可以測量的最小電容在10-20pF之間。此方法推薦電容通常在nF范圍內的SiC器件。

● 對器件進行靜電屏蔽：由于此方法可測試非常小的電荷，因此對被測器件進行靜電屏蔽以避免噪聲非常重要。

● 電壓步長：為獲得最佳結果，電壓步長應在50-100mV之間?？梢酝ㄟ^更改PLC來調整電壓步長。電壓步長可以用測量的“電壓”通過公式編輯器中的DELTA函數來測量。

● 施加電流：選擇合適的電流可能需要進行一些試驗。電流過低會導致測試時間長。電流過高會導致測試達到限壓狀態。

● 開路補償：在大多數測量SiC器件QSCV的情況下，開路補償可能不需要，因?yàn)殡娎|和測試夾具電容（數十皮法）通常比被測器件電容（納法）小得多。

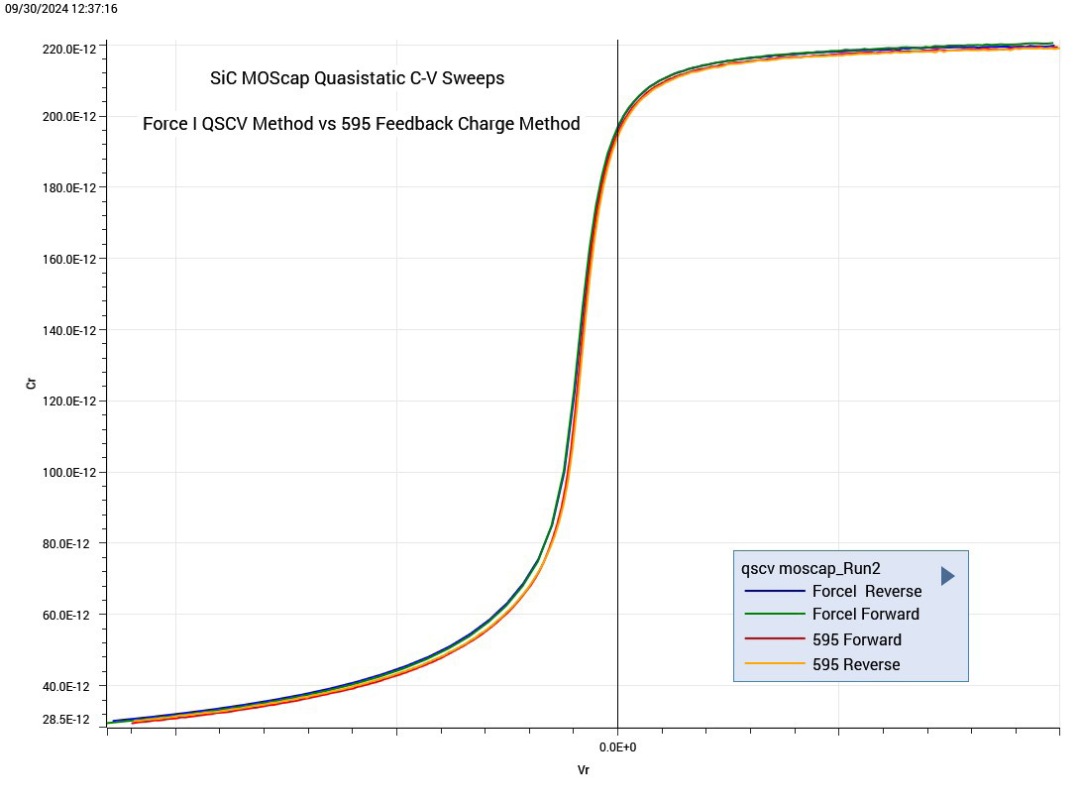

圖10顯示了在封裝的SiC MOSFET上使用兩種方法獲取的圖形。注意，F(xiàn)orce-I QSCV曲線比595數據的噪聲更小，但總體而言，曲線相關性很好。

使用Force-I QSCV方法和高頻交流測量（使用4215-CVU電容電壓?jiǎn)卧┇@取的C-V曲線進行比較。結果如圖11所示。CVU數據（綠色曲線）包含了來自595和Force-I QSCV方法的正向和反向準靜態曲線。高頻CVU數據在曲線中未顯示任何“峰值”。

圖11. 封裝的碳化硅MOSFET的高頻和準靜態C-V掃描

結論

Force-I QSCV技術能夠在碳化硅MOS設備上實現準靜態C-V測量。該方法通過正向和反向掃描獲取兩組數據，以及通過施加正負電流獲得的電壓――時間數據。已知總電荷后，此方法可以提取半導體界面處的電容和電荷，正向和反向掃描的差分分析能夠直接提取界面陷阱密度（DIT）。更多了解4200A材料和半導體參數分析儀的應用與文檔，請登錄：https://www.tek.com.cn/products/keithley/4200a-scs-parameter-analyzer。
