使用matlab生成sine波mif文件

在使用altera 的FPGA中的rom過程中常常會使用到.mif文件或.hex文件。對于初學者，無論mif還是hex都是很令人疑惑的東西，這里就對mif文件的格式及其創建做一點簡單的說明。

Mif是memory initialization file 的縮寫，中文意思就是存儲器初始化文件。直接說就是給rom賦值的文件。下面使用一個簡單的.mif文件舉例：

width=14; %存儲器的位寬 橫向?qū)挾?/span>

depth =1024; %存儲器的深度 總共有多少個數據

address_radix=uns; %設置地址基值（實際就是地址用什么進制的數表示） 可以設為BIN（二進制），OCT（八進制），DEC(十進制)，HEX(十六進制)

data_radix=dec; %同上

content begin %開始數據區

0:0; %地址：數據

1:29;

2:57;

3:86;

...

...

...

1023:16008;

end; %結束

Matlab源碼：

clear all

close all

clc

t = [0:0.1:360];%輸入范圍0-90度，步長0.1度

x =pi*t/180;

sin_val = sin(x);

fid=fopen('E:\matlab_project\sin\sine.mif','wt');

fprintf(fid,'width=14;\n');

fprintf(fid,'depth =1024;\n');

fprintf(fid,'address_radix=uns;\n');

fprintf(fid,'data_radix=dec;\n');

fprintf(fid,'content begin\n');

for j=1:1024

i=j-1;

k=round(sin_val(j)*16384);

if(k==16384)

k=16383;

end

fprintf(fid,'%d:%d;\n',i,k);

end

fprintf(fid,'end;\n');

fclose(fid);

plot(sin_val);

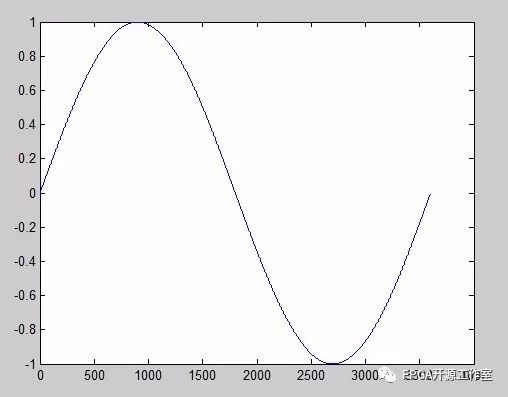

結果：
