在使用開發板的過程中，我們往往會直接將USB線給開發板直接供電，這樣操作起來非常的方便，但是USB供電是5V，而一般的芯片供電都是3.3V。這時就需要借助電源轉換芯片了。本文只是簡單的記錄一個AMS1117基本使用方法。

1. 說明

嵌入式中AMS1117芯片是比較常見的電源芯片種類，在很多開發板上都可以看到其身影。該芯片是一個正向穩壓器。一共有兩個版本，可調節的版本ADJ和固定電壓輸出的版本。分別可輸出的電壓1.5V,1.8V,2.5V,2.85V,3.0V,3.3V,5.0V。

由于stm32的供電電壓為3.3V，而USB口輸出的電壓為5V，所以USB口輸出的電壓是不能直接給芯片供電的，中間需要一個電壓轉換芯片，將其轉換成3.3V的電壓供給芯片。

2. 外形及封裝

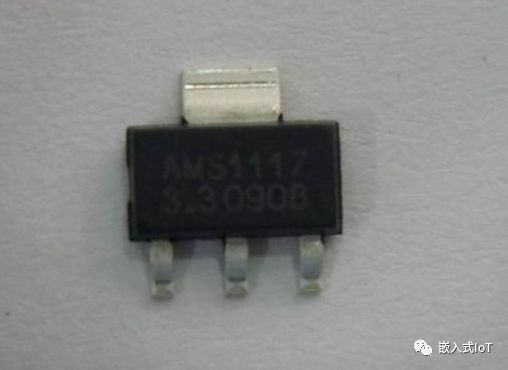

外觀如下所示

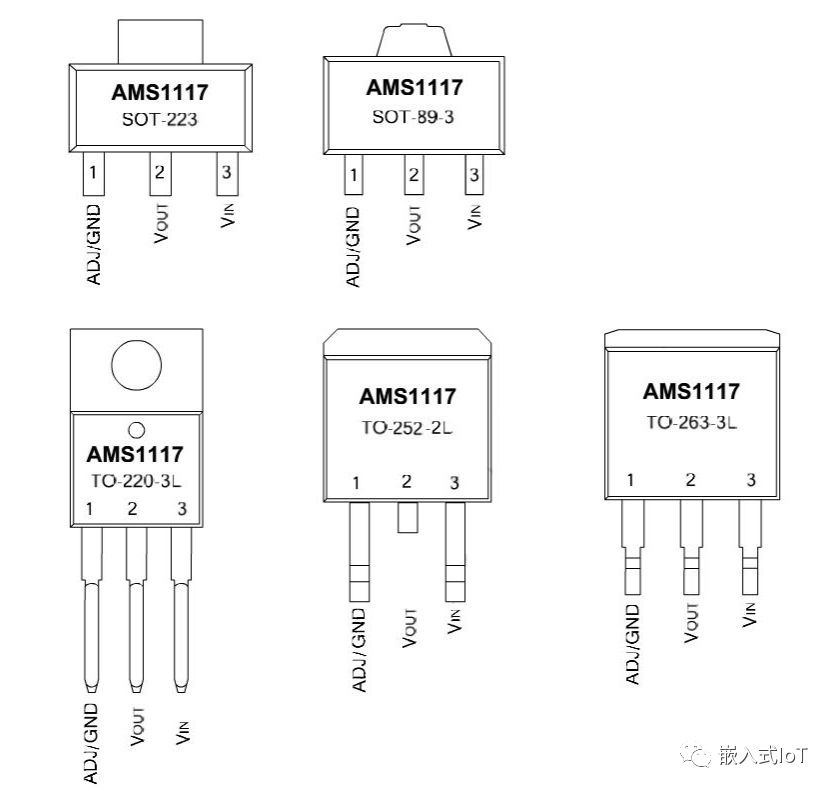

基本的封裝類型如下

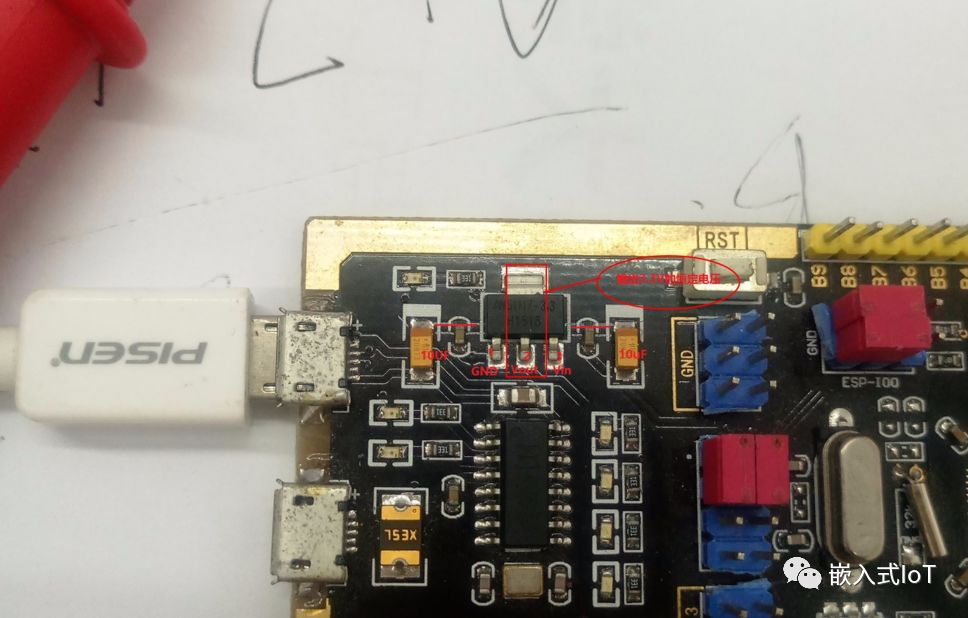

接下來我們欣賞一下開發板上的實物圖

3. 標準電路設計

分為兩種，一種是固定輸出電壓，比如3.3V或者1.8V

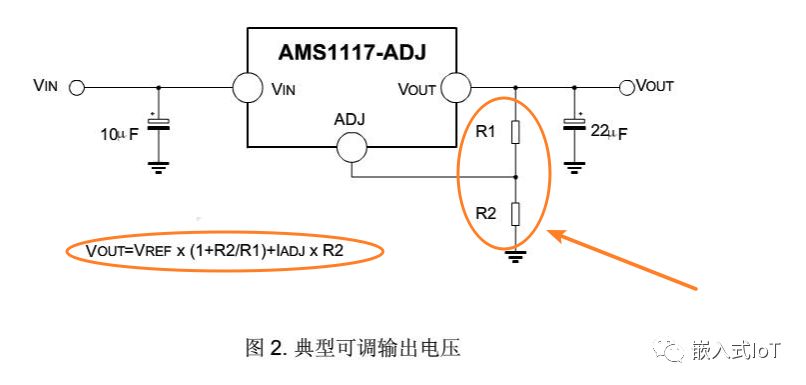

另外一種是可調節的輸出電壓

4. 實際使用

在實際的使用電路中，會根據具體的情況做一個濾波。下面是實際產品中的兩種電路方案

采用可調節的AMS1117輸出3.3V

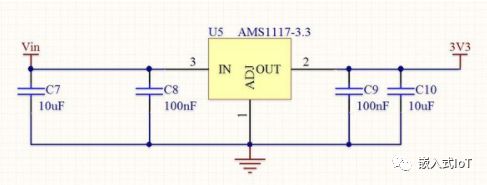

直接輸出3.3V的電壓

5. 總結

記錄嵌入式開發板上常用的AMS1117電源使用方法。細節雖小，但也值得去記錄。九層之臺，起于累土，千里之行，始于足下。
