2025年8月12日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦(NXP)S32K312 MCU、FS2303B安全電源管理芯片以及TJA1443ATK高速CAN收發器和TJA1021TK高速LIN收發器的汽車通用評估板方案。

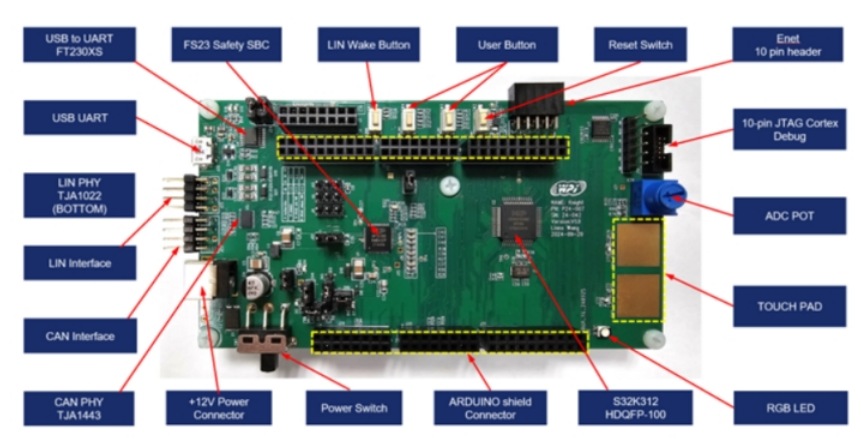

圖示1-大聯大世平基于NXP產品的汽車通用評估板的展示板圖

隨著全球汽車產業加速向智能化、電動化方向轉型，汽車電子系統的復雜性與功能安全要求也隨之提升。面對行業對快速原型驗證、功能安全認證及開發效率的迫切需求，大聯大世平基于NXP旗下S32K312 MCU、FS2303B安全電源管理芯片以及TJA1443ATK高速CAN收發器和TJA1021TK高速LIN收發器推出汽車通用評估板方案，旨在幫助客戶提升產品創新速度，快速將想法賦予實踐。

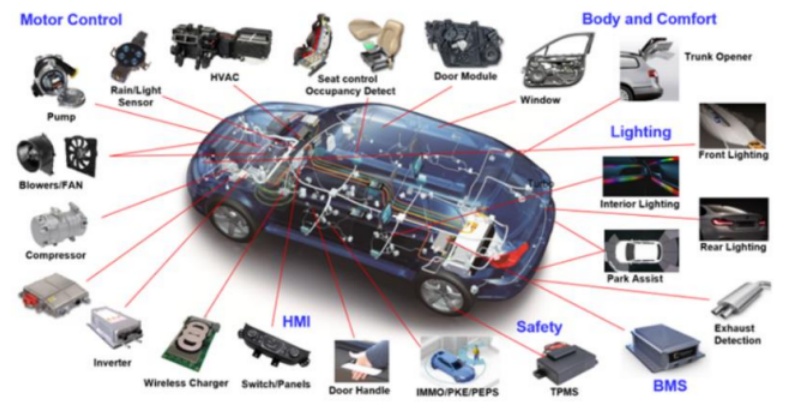

圖示2-大聯大世平基于NXP產品的汽車通用評估板的場景應用圖

S32K312是NXP旗下汽車通用微控制器S32K3系列中的一款產品。該產品基于ARM®Cortex®-M7內核，支持單核、雙核和鎖步內核配置。S32K3系列具有內核、內存和外設數量方面的可擴展性，符合ISO26262標準，具有高級功能安全、信息安全和低功耗的特性，能夠適用于工作環境嚴苛的車身、區域控制和電氣化應用。另外，NXP集成的免費開發環境S32DS和實時驅動，也讓客戶可以快速上手開發基于S32K3的相關應用設計，大大縮短產品開發周期，滿足汽車電子產品高速發展的市場需求。

FS2303B安全電源管理芯片可滿足新一代汽車電子控制單元(ECU)對系統穩定性和安全性的高要求。該芯片集成CAN收發器、LIN收發器、高邊驅動和功能安全模塊，支持通過OTP(一次性可編程)配置特定功能，可以適配多種汽車應用場景。

TJA1443ATK高速CAN收發器是一款車規級產品。它支持標準HS CAN和CANFD協議，嚴格遵循ISO 11898-2:2016、SAE J2284-1-5及SAE J1939-14，可確保通信兼容性與規范性。在CAN-FD快速相位下，數據速率可達5Mbit/s，能夠充分滿足高速數據傳輸需求。

TJA1021TK高速LIN收發器符合1/SAEJ2602標準，波特率最高可達20kBd。在睡眠模式下，TJA1021TK具有極低的功耗，而在故障模式下功耗進一步降低，并支持本地和遠程喚醒功能。電磁特性方面，器件的電磁輻射極低，同時具備超強的電磁抗擾能力，能夠適配現代汽車系統的通信需求。

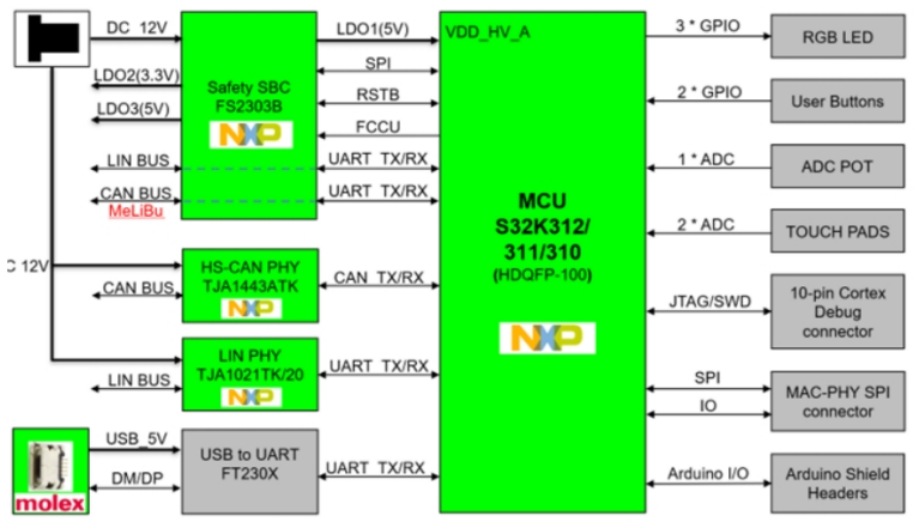

圖示3-大聯大世平基于NXP產品的汽車通用評估板的方塊圖

除此之外，方案還采用Molex旗下高性能連接器，為整個方案穩定運行提供關鍵支撐。得益于這些器件出色的性能，本方案在有效優化成本的同時，可達到ASIL-B的功能安全等級。不僅如此，方案還支持HSE安全引擎、OTA、高級連接和低功耗性能，可以滿足用戶的基礎開發需求。此外，為進一步提升客戶的產品開發體驗，此評估板還增加Arduino UNO標準接口，兼容“Shield”擴展板選項，以方便客戶進行產品原型驗證，極大加速了產品從設計到落地的進程。

核心技術優勢：

■ 硬件特性：

? 評估板尺寸為7cm×13cm，使用輕巧方便;

? 32-bit Cortex-M7單核模式的S32K312，HDQFP100封裝比普通IC尺寸減少55%;

? 搭配安全電源管理芯片F(xiàn)S2303B，實現全方位的電源監測管理與失效安全防護;

? 板載USB轉UART模塊，無需外置轉換器即可實現上位機通信;

? 兩路高速的CAN收發器，2路LIN收發器，可通過總線與汽車ECU端對端通信;

? 組件：1*RGB小燈、2*用戶按鍵、1*電位器、2*電極觸控板;

? 提供Arduino UNO接口，可連接各類型的開發板做應用擴展;

? 支持10-Pin JTAG/SWD標準調試接口和4線SWD調試模式。

■ 軟件特性：

? 與原廠提供的RTD實時驅動軟件深度耦合，豐富的官網例程為用戶提供無障礙的開發環境，可基于NXP量產級別AUTOSAR®和Non-AUTOSAR®的底層驅動基礎進行車規級應用軟件開發;

? 獨立的HSE安全子系統，NXP提供免費的安全固件，HSE安全引擎——AES-128/192/256、RSA、ECC、安全啟動和密鑰存儲、側通道保護、符合ISO21434標準;

? S32安全軟件架構(SAF)，包括六個故障檢測和反應庫，以及免費的安全外設驅動;

? 結構內核自檢(SCST);

? 免費的核間通信架構(IPCF)，用于在多核系統、多操作系統通信的中間層軟件;

? 免費的MATLAB模型設計工具箱(MBDT)，NXP提供的Simulink環境插件。

方案規格：

■ 車規級電源管理芯片SBC FS2303B：

? 樹狀電源軌，可為微控制器和傳感器供電，出廠時可配置各路電源的上下電順序;

? 具有三種工作模式(正常模式、待機模式和停止模式)，管理系統低靜態電流和快速喚醒功能;

? 多路喚醒源：WAKE引腳、HVIO/LVIO引腳、CAN FD、LIN或通過SPI/I2C 命令喚醒;

? 內置具有循環感測或喚醒源的高邊驅動器;

? 內置一路CAN-FD收發器(高達5Mbit/s通信速率)和一路LIN收發器;

? QFN48的封裝焊盤裸露，優化散熱管理;

? 通過OTP燒錄存儲器來擴展配置和定制化芯片;

? 達到功能安全等級ADIL-B，符合ISO26262標準的設計和工藝;

? 具有電源監督，故障檢測，MCU硬件監測，失效安全保護，高級看門狗等功能。

■ 車規級高速CAN收發器(TJA1443ATK)：

? 支持標準HS CAN和CANFD，符合ISO 11898-2:2016、SAE J2284-1-5和SAE J1939-14標準;

? 在CAN-FD快速相位下，5Mbit/s數據速率也能實現可靠的通信;

? 支持極低電流待機模式和睡眠模式，具有本地和遠程喚醒功能;

? 通過VIO輸入控制，接口兼容3V和5V的微控制器信號;

? 符合AEC-Q100 Grade 1認證(環境溫度=125℃)，專用的TJR1443可用于高溫應用(環境溫度=150℃);

? 符合IEC 61000-4-2標準，提供±8kV的卓越抗ESD能力;

? 小尺寸的HVSON14封裝，提升了自動光學檢測(AOI)能力。

■ 車規級高速LIN收發器(TJA1021TK)規格：

? 符合1/SAEJ2602標準;

? 波特率高達20kBd;

? 在睡眠模式下具有極低功耗，在故障模式下功耗降到最低，具有本地和遠程喚醒功能;

? 輸入電平兼容3V和5V器件，可直連微控制器;

? 電磁輻射(EME)極低，高電磁抗擾性(EMI);

? 可在未上電狀態下進行無源操作;

? 適用于LIN從應用的集成終端電阻;

? 高ESD穩健性：引腳LIN、VBAT和WAKE_N能夠承受±6kV的ESD，符合IEC61000-4-2標準;

? 小尺寸的HVSON8封裝，提升了自動光學檢測(AOI)能力。
