無需焊接，無需煩惱-開啟JacDac體驗!

探索電子世界可以是令人興奮的，無論你是剛剛開始你的旅程或已經有經驗的動手項目。找到合適的工具，使學習既簡單又吸引人，這對建立信心和技能至關重要。來自Elecfreaks的JacDac智能探索套件，專為micro:bit V2設計，是這種工具的一個很好的例子。

遠遠超過傳感器的基本集合，這個工具包是一個精心設計的教育資源，鼓勵好奇心，幫助學習者發展對電子，編碼和自動化的扎實理解。

在這里，我們將探討為什么這個工具包是任何制造商工作臺的完美補充，以及它如何使各級學習變得容易和愉快。我一直在尋找能讓學習電子學變得簡單、有趣、輕松的工具。來自Elecfreaks的JacDac智能探索套件，專為micro:bit V2設計，符合所有這些條件。

這個套件有什么特別之處?

該套件的核心是JacDac技術-聯合異步通信設備訪問，由微軟開發。這對你來說意味著什么?簡單：即插即用簡單的實時數據模擬。

?沒有復雜的設置：連接一個模塊，它立即顯示在微軟MakeCode。

?無錯誤連接：可逆連接器消除接線錯誤。

?沒有繁瑣的編碼只是開始：系統自動檢測您的傳感器。

這正是每個初學者都需要的——更少的調試時間，更多的學習時間和構建有趣的項目!

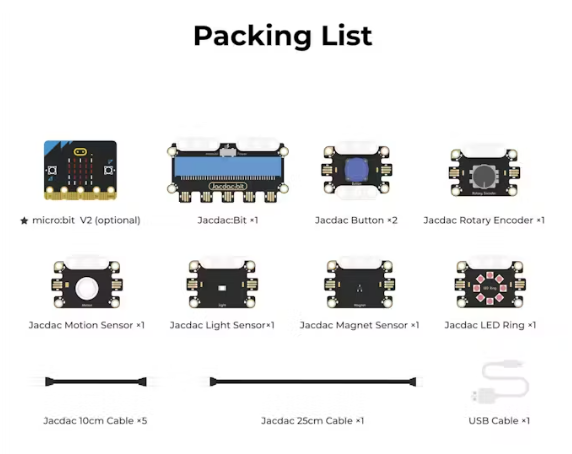

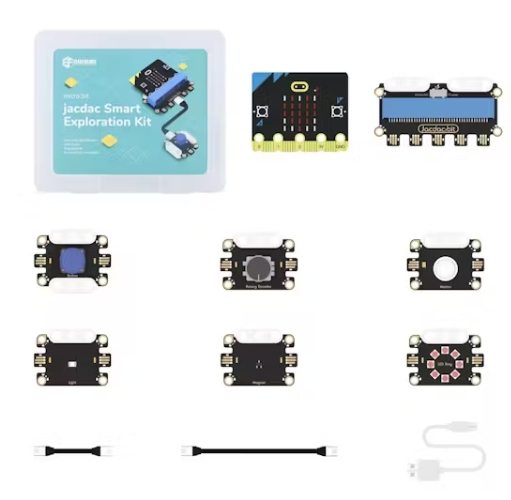

盒子里有什么-打開JacDac套件

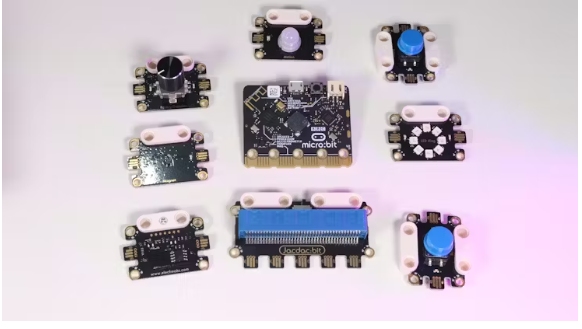

當您打開JacDac智能探索套件時，您會發現：

?1× JacDac擴展板

?1x按鍵模塊

?1x光傳感器

?1×人體紅外運動傳感器

?1×磁傳感器

?1×旋轉編碼器(旋鈕)

?1× RGB LED環(8個LED)

?2× JacDac電纜(10cm & 25cm)

?1× USB數據線

?在Elecfreaks Wiki上訪問10個現成的項目教程

所有東西都包裝整齊，標簽清晰，并以易用性和耐用性為重點。

為什么它是初學者友好的!

不像傳統的電子套件需要面包板、焊接和幾個小時的設置，JacDac完全是即插即用的。幾分鐘之內，您就可以從開箱到構建真實世界的項目。

?沒有焊接，沒有跳線

?快速設置：非常適合研討會，教室或周末修補

?樂高兼容&支持3D打印和木制項目

對于經驗豐富的創客來說，這意味著更快地制作原型和快速驗證想法。

快速查看傳感器

JacDac擴展板

JacDac擴展板作為該套件的主要控制中心。這是您插入micro:bit V2的地方，它提供了多個JacDac端口，用于連接所有不同的傳感器和模塊。它的特別之處在于即插即用功能——只要連接傳感器，MakeCode環境就會自動檢測到它，而無需修改接線或代碼。該板還確保所有連接設備的穩定配電，使您的項目整潔，有組織，無麻煩。

按鈕模塊

按鈕模塊是一個簡單而功能強大的輸入設備，可檢測基本的ON/OFF按鍵。當你按下按鈕時，它發送一個二進制信號(0表示未按下，1表示按下)直接到micro:bit。它非常適合創建快速交互功能，如觸發游戲、控制計數器或啟動隨機數生成——非常適合孩子們學習因果編程。

旋轉編碼器(旋鈕)

旋轉編碼器，也稱為旋鈕，可以幫助您測量旋轉的方向和角度。你可以順時針或逆時針旋轉，你的micro:bit會檢測到旋轉，給你實時的數值反饋。這對于為您的micro:bit項目構建諸如音量控制、快速撥號甚至菜單導航之類的交互界面非常有用，為數字交互提供了動手的感覺。

PIR運動傳感器

PIR運動傳感器通過感應紅外輻射來探測人類的存在，這種輻射是由像人這樣溫暖的身體自然發出的。當有人在傳感器前移動時，它會觸發程序中的一個事件，這是創建運動警報、自動燈光甚至簡單安全系統的理想選擇。這是向孩子們介紹現實世界設備中使用的運動檢測技術概念的絕佳方式。

光傳感器

光傳感器的設計目的是通過捕捉環境光的水平來測量環境的亮度。它將光強度轉換成你的微比特可以很容易地讀取和操作的數值。這可以讓你制作像自動夜燈，陽光探測器，甚至是基于亮度的報警器這樣的項目，教孩子們機器如何感知和應對環境變化。

磁傳感器

磁傳感器可以探測到磁場的存在，這意味著它可以探測到附近是否有磁鐵。它對于創建隱藏觸發器特別有用，比如秘密開門器或基于磁開關的警報系統。這個傳感器非常適合向孩子們展示如何在電子項目中以有趣和有用的方式利用磁力等無形的力量。

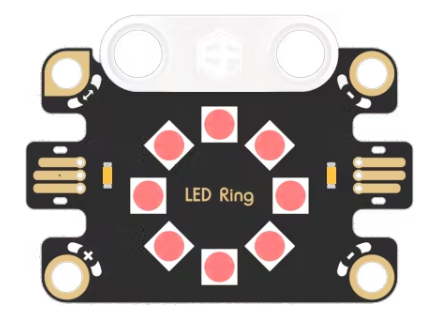

RGB LED環

RGB LED環配有8個獨立可控的LED，允許您顯示彩色圖案，效果和通知。你可以對它進行編程，讓它改變顏色、閃爍、褪色或響應傳感器輸入——例如，在運動檢測時變紅，或在按下按鈕后變綠。這是一個偉大的視覺輸出模塊，使您的項目充滿活力和互動，并向孩子們介紹創造性的視覺編程。

?設置-從盒子到項目在幾分鐘內

?將micro:bit插入JacDac擴展板。

?使用JacDac電纜連接任何傳感器。

?打開微軟MakeCode，去擴展>搜索' JacDac ' >添加。

插入您的模塊，它立即出現在您的屏幕上!

沒有驅動程序，沒有復雜的設置-只是有趣的電子學習。

您可以構建的示例項目

這里有一些令人興奮的初學者項目，可以馬上嘗試：

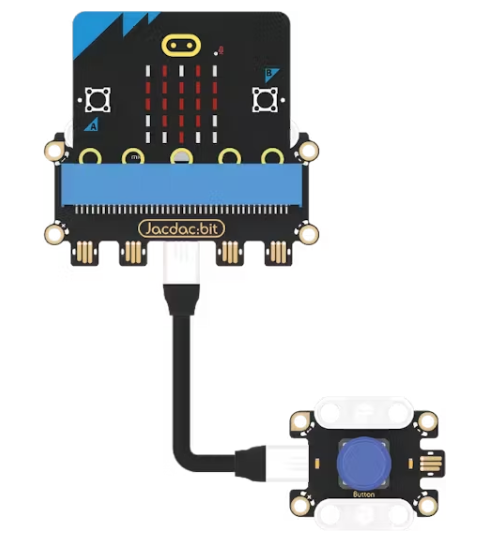

項目1 -按鈕游戲

使用按鈕傳感器創造一個簡單而有趣的“比較運氣”游戲。首先，將micro:bit插入Jacdac擴展板，并通過10?cm Jacdac電纜連接按鈕模塊。在MakeCode中，添加“Jacdac”擴展并拖動“on button pressed”塊用于您的特定按鈕傳感器。在里面，使用“隨機挑選”模塊(1-6)，并在LED屏幕上顯示結果。一旦下載到micro:bit，按下按鈕將顯示一個隨機數-完美的數字猜謎游戲或做出快速的決定與朋友。

接下來，增強體驗——在數字出現時添加聲音效果、淡出效果或動畫，使其更吸引人。你也可以比較數字：在兩次按壓后，顯示“>”、“<”或“=”來表示哪個玩家擲出更高的骰子。鼓勵觀眾挑戰他們的兄弟姐妹或同學，并慶祝結果。

最后，提示你的聽眾進行進一步的實驗——“如果我們將范圍改為1-20會發生什么?”或者“我們能把它和蜂鳴器或LED戒指結合起來嗎?”這表明將基本邏輯擴展到更復雜的交互是多么容易，從而加強了編碼技能和創造力。

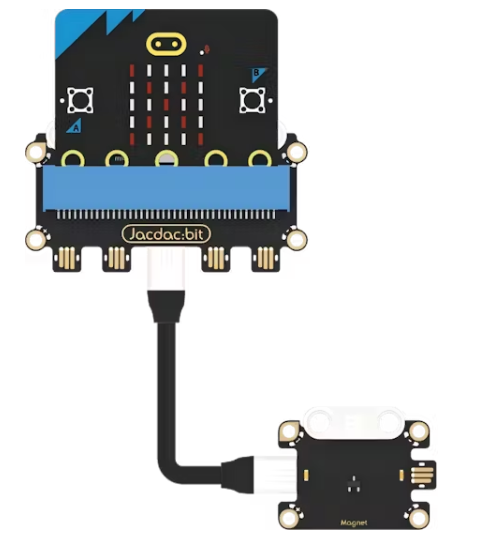

項目2 -磁性劑

使用磁傳感器檢測附近的磁鐵并觸發視覺和音頻反饋。從標準設置開始：micro:bit在擴展板和磁性傳感器上連接Jacdac電纜。在MakeCode中，添加“on magnetic changes”或“on magnetic detected”塊，并在其內部顯示一個復選標記圖標并播放音調。

運行程序并將磁鐵靠近傳感器-出現一個綠色的“??”和嗶嗶聲，表示檢測到。取下磁鐵，顯示屏翻轉為“?”。完美的隱藏對象探測器或門接近傳感器-演示如何關閉一個隱藏的門可以觸發警報。

鼓勵定制：改變色調，創建更長的檢測間隔，或使用RGB LED環添加顏色反饋。你甚至可以挑戰觀眾——“你能用傳感器區分北極和南極嗎?”——促進實驗和發現。

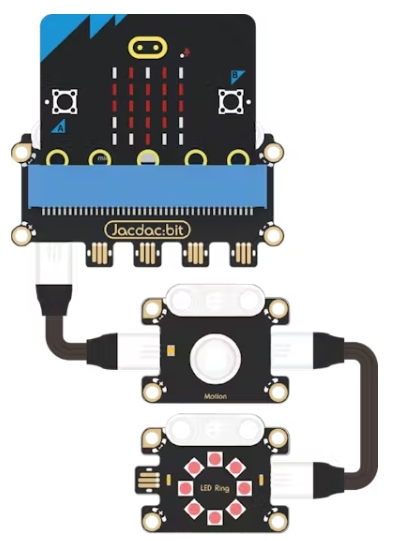

項目3 -運動報警器

使用PIR人體紅外傳感器和LED環構建一個運動激活警報系統。首先將micro:bit連接到PIR傳感器和兩個獨立的Jacdac端口上的RGB LED環。在MakeCode中，包含“on human motion detected”塊;在里面，將戒指上的所有l(wèi)ed設置為紅色，播放警告音，暫停片刻，然后清除燈光。演示警報的作用：走到傳感器前面，看著整個環發出紅光，并聽到警報的聲音。解釋一下這是如何成為兒童友好型安全系統或密室有趣的“入侵者警報”的基礎的。

要擴展項目，請考慮添加倒計時、閃爍模式或藍牙通知。挑戰你的聽眾：“如果有人離開房間，你能讓戒指閃爍藍色嗎?”這個練習加強了對循環、傳感器和事件驅動編程的理解。

本文編譯自hackster.io
