多年來，在超過100個Hackster項目中，我們研究了一些非常深入和復雜的解決方案，從機器人到視覺處理，創建自己的硬件，當然還有涵蓋數學等概念的項目，以及fpga中的濾波。

在這個項目中，我想回顧一下基礎知識，看看我們?nèi)绾闻c不同類型的開關、按鈕、led和顯示器進行交互，這樣我們就可以了解更多，當我們在其他應用中使用它們時，我們可以最好地解決它們。

所以在這個項目中，我們將使用Basys 3開發板以及一些Pmods來提供額外的接口。

對于這個項目，我們將使用

?Pmod ENC -正交編碼器

?按鈕

?發光二極管

我們的目標是教授以下內容

?如何消除一個開關的彈跳

?如何閱讀正交編碼器

?如何驅動led有不同的強度使用脈寬調制

讓我們開始吧，當然，這些技術和代碼將能夠在任何具有類似開關，顯示器和led的FPGA板上使用。

消除彈跳

Basys 3有兩種開關，一個按鈕和滑塊，當開關被翻轉、滑動或按下時，我們正在斷開或建立電氣連接。開關不做一個干凈的即時連接，而是在穩定之前，他們先斷斷續續地接觸。這種斷斷續續的初始接觸導致被稱為開關彈跳。

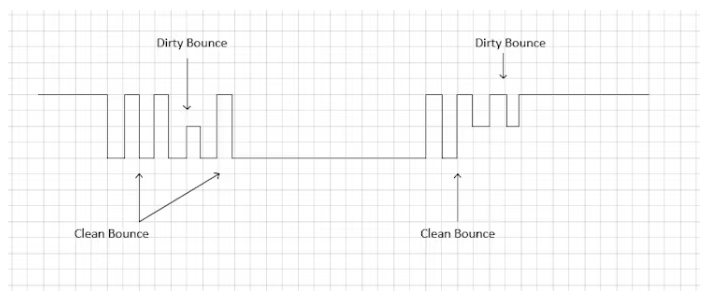

開關彈跳如下圖所示，在開關打開或斷開之后有許多過渡。反彈可能是全振幅或部分振幅反彈。

當我們想要在應用程序中對開關進行采樣時，我們需要考慮可能發生的任何開關反彈。如果不這樣做，就意味著我們可能會多次注冊操作，這將是困難的。

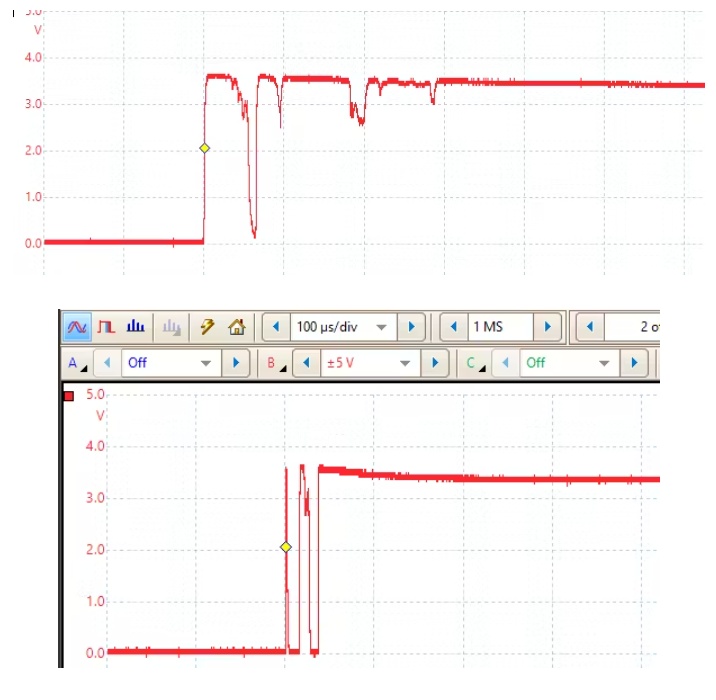

在真實的硬件世界中，開關反彈可能如下所示，這是Basys 3上的一個按鈕開關的示波器捕獲。

通常一個開關可能會反彈幾毫秒，所以我們需要在FPGA中考慮到這一點。

值得慶幸的是，在使用fpga中的開關時，我們可以使用幾種技術來消除它們的反彈。所有這些都包括使用同步設計，因此我們需要做的第一件事是將開關輸入同步到正確的時鐘域。

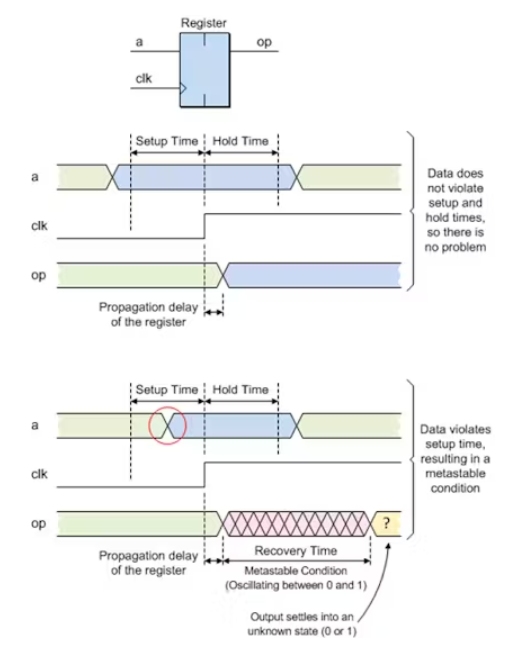

如果你不熟悉為什么我們需要同步到時鐘域。這是因為所有寄存器都有一個設置和保持時鐘邊緣的時間，它更新寄存器。

如果輸入在此窗口內發生變化，則寄存器的輸出將變?yōu)閬喎€(wěn)態。這意味著在1和0之間的狀態，它會隨機恢復到1或0但它與輸入電平?jīng)]有關系。

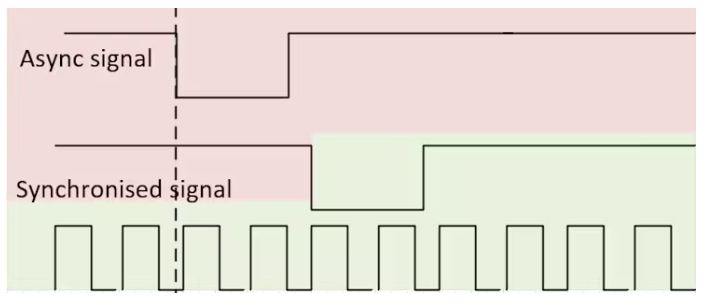

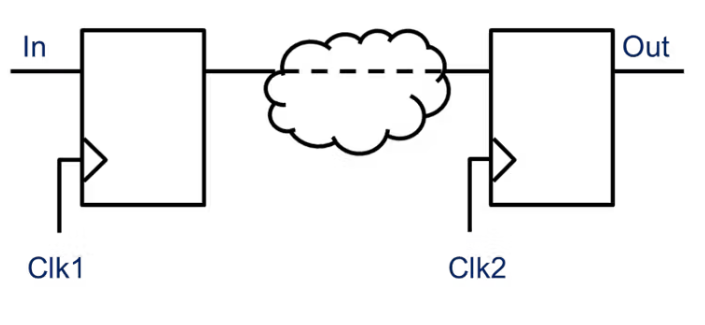

因此，我們至少使用一個兩級寄存器來同步進入FPGA的信號，該信號未與時鐘同步。這允許第一個寄存器進入亞穩態并在下一個時鐘和更新第二個寄存器之前恢復。這確保了同步器下游的寄存器不會冒著看到亞穩態值和在設計中傳播問題的風險。

因此，我們需要使用這樣的同步器來同步輸入的開關信號。

一旦我們同步了信號，我們就需要消除信號的反彈，因為反彈仍然會通過同步器，它們只是與時鐘同步。

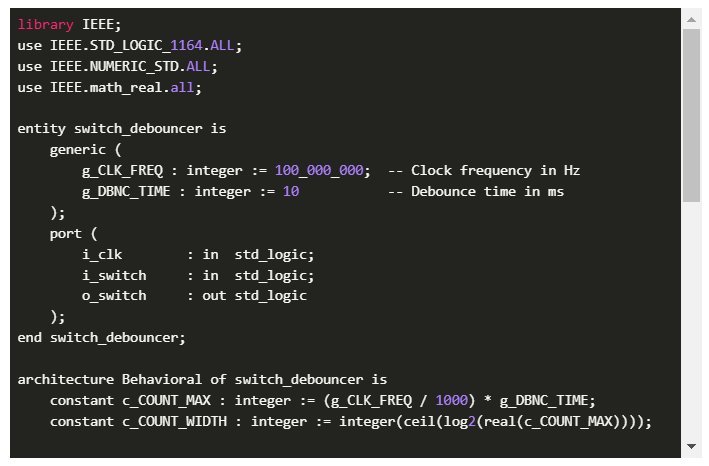

我們可以使用一個簡單的同步器和計數器來消除開關輸入的反彈

為了測試這段代碼，我們可以創建一個針對Basys 3板的Vivado項目，創建一個新的VHDL文件并模擬它。

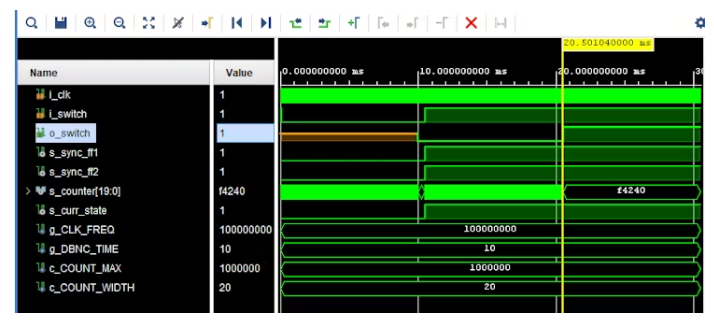

我們將看到如下波形，其中輸入開關改變狀態，它使用兩個寄存器同步，然后在輸入輸出之前等待10毫秒。

現在我們已經消除了一個開關輸入，我們可以看看如何使用一個更復雜的開關，如旋轉編碼器。

旋轉編碼器

旋轉編碼器是一種快速切換不同選項的方法，一個常見的例子是使用它的旋轉來控制LED或顯示屏的亮度。

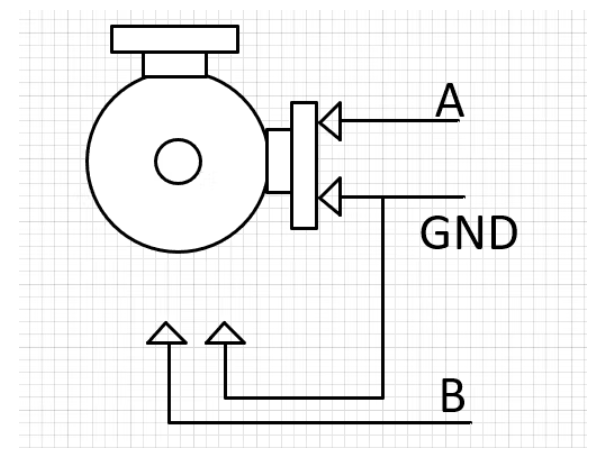

它通常也被稱為正交編碼器，因為兩個輸出a和B彼此位于90度，例如在正交中。

當開關按時鐘或反時鐘方向旋轉時，你會看到A和B的變化，當然你會得到反彈。

根據兩個輸出A或B中哪一個有第一條邊，我們可以確定旋轉的方向。

通常旋轉編碼器也有一個按鈕，可用于確認選擇等。

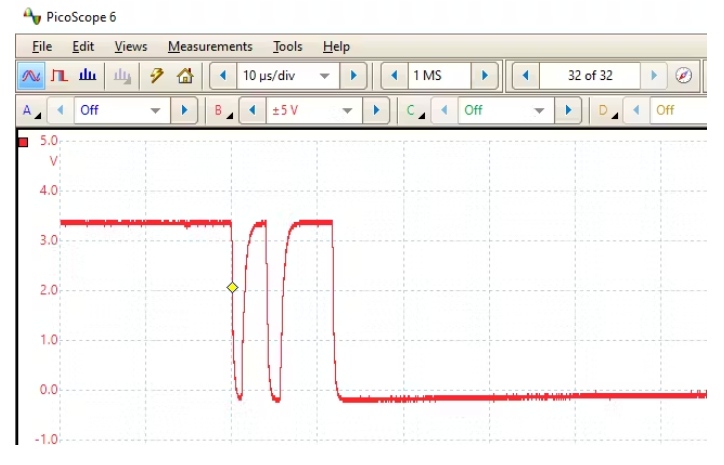

當我們旋轉旋轉編碼器，我們會得到小故障，可以看到下面，但這些是較短的持續時間，因為車輪旋轉。

注意，使用的編碼器通常是高的，因為它被拉起來。

為了讀取編碼器并確定旋轉方向，我們可以使用邊緣檢測。

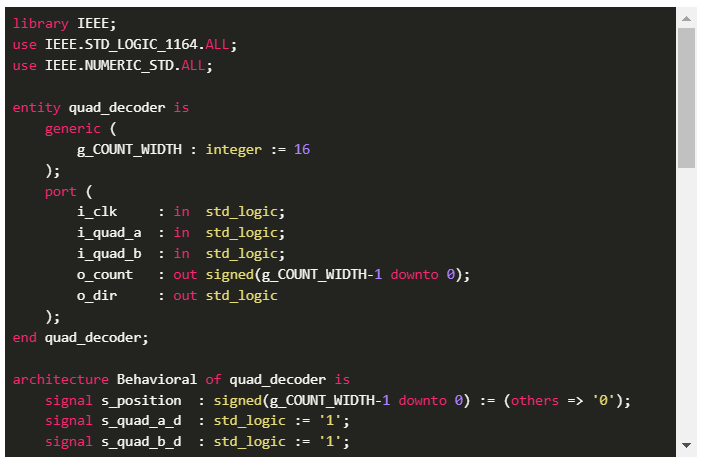

下面的代碼示例允許我們根據表盤的旋轉方向增加或減少向量值。

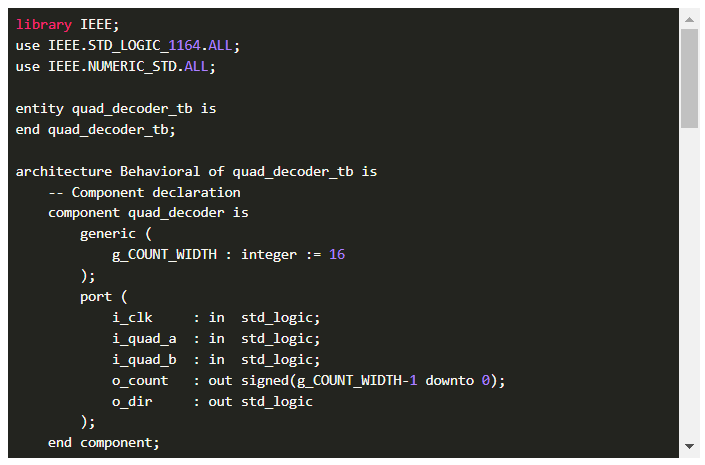

我們可以將其添加到我們的Vivado項目中，并使用下面的測試臺模擬其行為

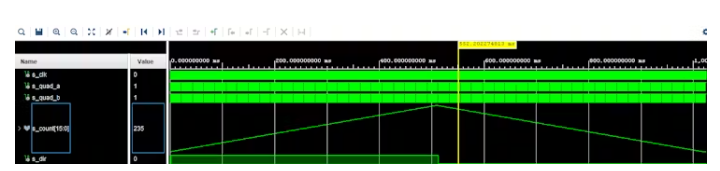

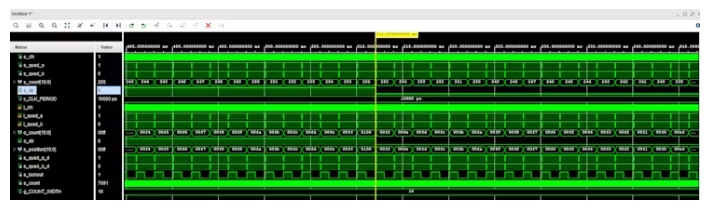

運行模擬，您可以看到計數隨著編碼器旋轉的變化而增加，然后減少。

通過切換設置的斜坡值模擬，我們可以看到計數增加，然后減少。

現在我們有兩個元素，我們需要我們的LED調光電路。下一個要素是創建驅動電路。

脈寬調制

脈寬調制是偉大的提供可變功率負載和重建模擬信號與簡單的后處理與R和C。

PWM信號有兩個關鍵元素

?周期-信號的重復周期

?占空比-多少周期的信號是高的

對于本應用程序，我們將使用50Hz PWM周期，并使用旋轉編碼器使PWM周期可控。

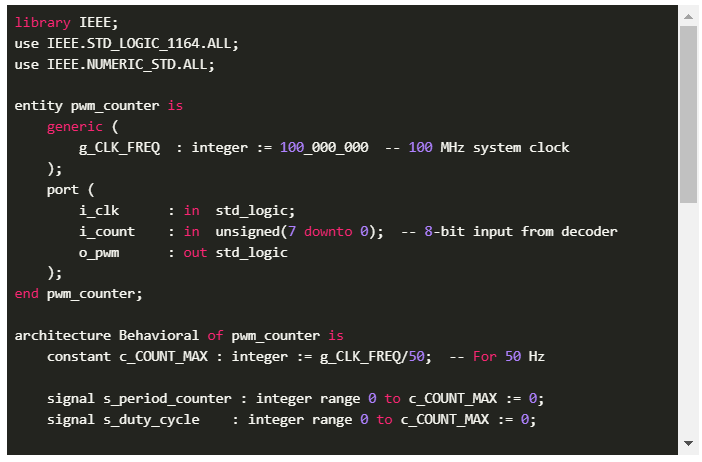

PWM的代碼是

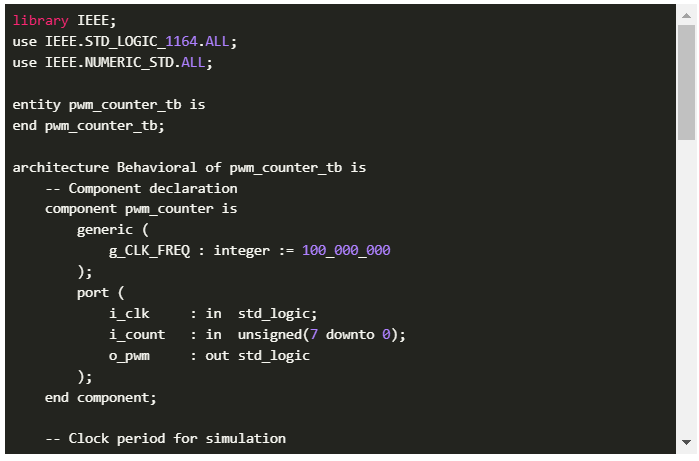

而試驗臺將設置幾個不同的PWM輸出

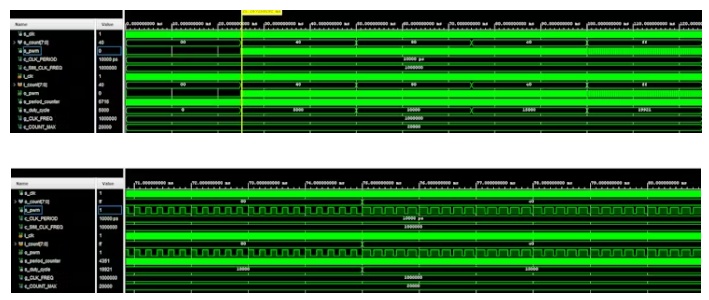

在我們的Vivado項目中運行這個程序顯示如下，我們可以看到脈沖寬度隨著輸入需求的改變而改變。

現在，我們準備將所有這些整合到Vivado設計中，并在硬件上進行測試。

整合設計

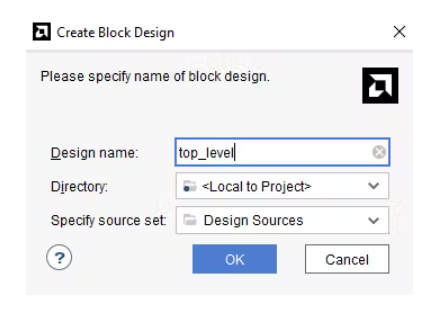

為了開始這個，我們將在Vivado創建一個新的框圖項目。在此基礎上，我們將添加剛剛創建的RTL課程代碼。

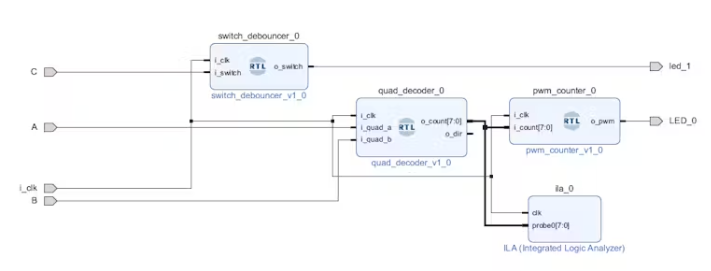

通過將IP核添加到框圖中，我們能夠創建頂層包裝器并綜合設計。

我已經將旋轉編碼器連接到A和B輸入，旋轉編碼器還包括1毫秒的彈跳鎖定。我還稍微更改了代碼，每次旋轉增加/減少8，以停止需要256次調整。

我還增加了第二個LED連接到按鈕開關時，旋轉開關被推動。這是連接到消跳電路。

讓Vivado管理包裝器

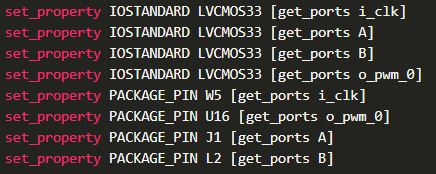

一旦合成完成，我們就可以在XDC文件中分配IO

一旦比特流完成，我們就可以下載并在硬件上進行測試。

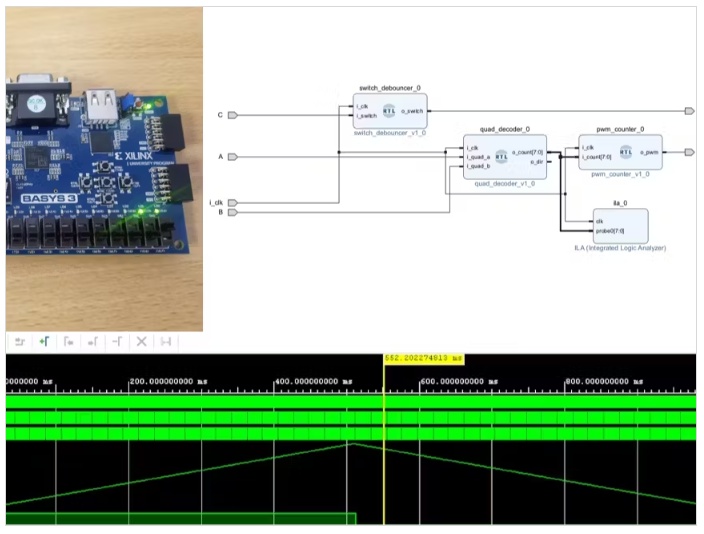

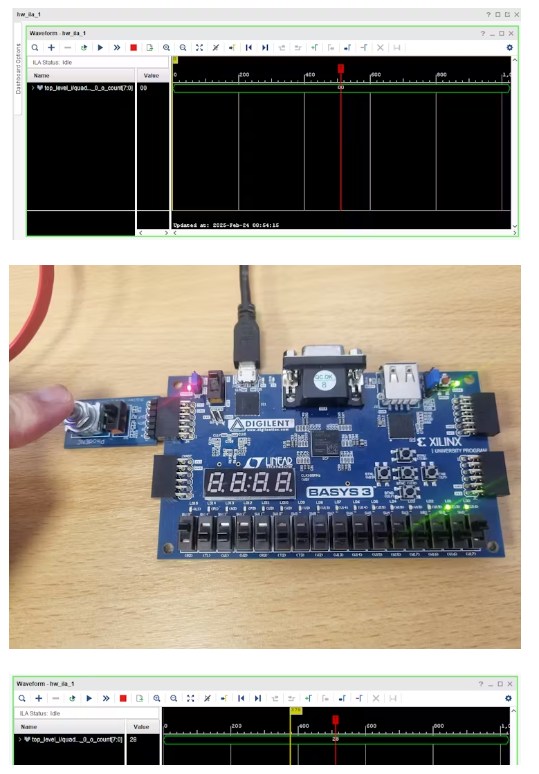

當旋轉編碼器改變時，我們可以看到ILA上的LED值發生變化。

總結

雖然是一個簡單的項目，但我希望這個項目已經提供了信息和有用的，特別是如果你剛剛開始你的FPGA之旅。在更復雜的解決方案中，與交換機接口和處理反彈可能會導致意外命令的問題。
