變壓器在射頻（RF）設計中執行許多有用的功能，包括：

1. 阻抗匹配

2. 電路兩部分之間的隔離

3. 在平衡與非平衡信號環境之間的轉換

實現射頻變壓器的方法有多種。最簡單的方法是使用一對磁耦合線圈。為了增加線圈之間的耦合，這種類型的變壓器通常還包括一個磁芯。

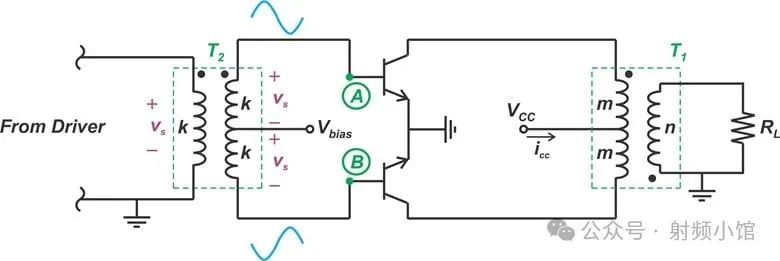

圖1顯示了一個推挽式射頻功率放大器，其中輸入和輸出都使用了變壓器。

為了理解上述電路的限制，我們需要了解實際變壓器的非理想特性。本文將探討在高頻下，磁耦合、磁性核心變壓器所表現出的主要非理想特性。我們將從理想變壓器的概述開始。

理想磁耦合變壓器

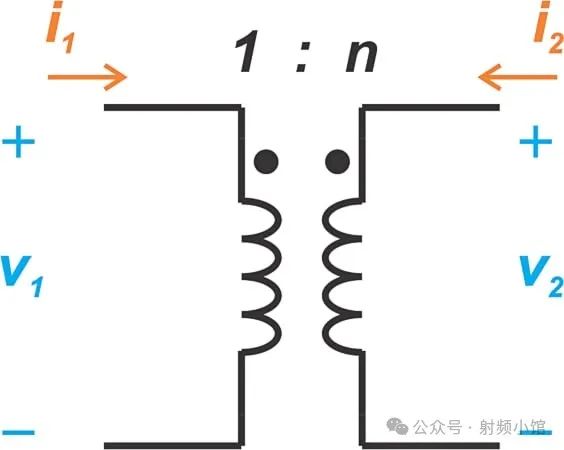

理想變壓器在原邊和副邊線圈之間提供完美的磁耦合，并且不會有能量損失。圖2顯示了理想1:n變壓器的電路符號。注意極性點——它們標識了哪些端子是同相的。

變壓器的點極性約定規定了每個線圈繞核心的方向相對于另一個線圈的關系。在圖2中，根據點極性約定，流入原邊線圈點極端的電流會從副邊線圈的點極端流出。

根據圖中顯示的電壓極性和電流方向，理想變壓器的兩個定義方程是：

v2=nv1v_2 = n v_1 公式1

i2=?i1ni_2 = -\frac{i_1}{n} 公式2

其中：

• i1i_1 是原邊電流。

• i2i_2 是副邊電流。

• v1v_1 是原邊電壓。

• v2v_2 是副邊電壓。

公式2中的負號來源于我們將 i2i_2 繪制為輸入到變壓器的點極副邊端子。如果我們將 i2i_2 繪制為從點極端子流出，符號將為正。

不完美的磁耦合

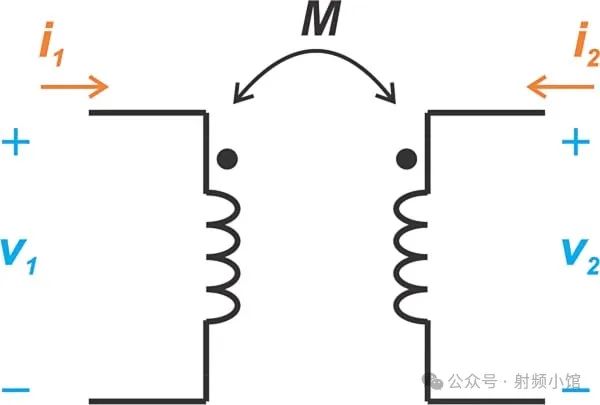

在實際應用中，只有一部分由一個線圈產生的磁通量與另一個線圈耦合。原邊和副邊線圈之間的耦合程度由互感（M）來表征，如圖3所示。

線圈之間的磁耦合取決于以下因素：

• 線圈之間的間距。

• 線圈的取向。

• 每個線圈的匝數。

• 磁芯的磁性能。

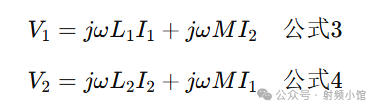

對于上述電路，初級和次級電壓可以用以下相量方程表示：

V1=jωL1I1+jωMI2(方程 3)

V2=jωL2I2+jωMI1(方程 4)

其中：

• L1L1是次級開路時初級線圈的自感。

• L2L2是次級線圈的自感。

• MM 是互感，必須為正值。

根據點標記約定，如果電流流入耦合電感器的帶點端子，則連接線圈的磁通會增強線圈的自感磁通。這就是為什么在方程 3 和 4 中，互感項被加到自感項上。相反，如果一個線圈電流從帶點端流入，而另一個線圈電流從無點端流入，則互感項從自感項中減去。

磁耦合的程度也可以通過耦合系數參數 kk 來指定，其定義為：

k=ML1L2(方程 5)

MM 的最大值為 L1L2L1L2。由于 MM 必須為正值，這意味著 kk 的最小值為 0，最大值為 1。當k=0時，不存在耦合。

大多數電力系統變壓器的 kk 值接近 1。由于大多數集成電路工藝中沒有磁性材料可用，射頻集成電路電感的整體耦合系數通常在 0.8 到 0.9 之間。

建模變壓器的磁通泄漏

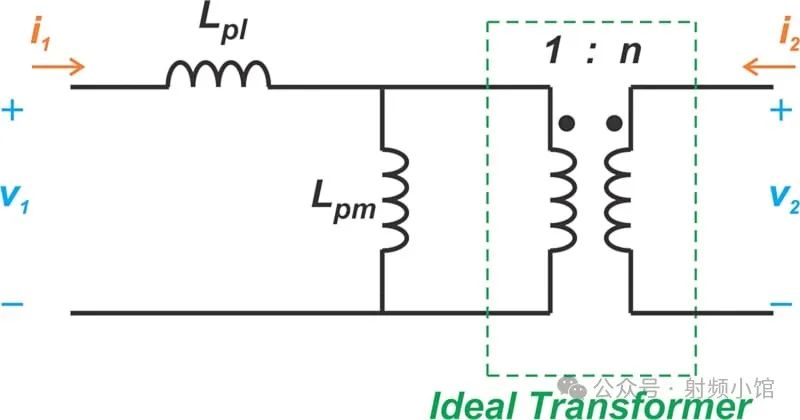

圖4利用圖3中的理想變壓器創建了一個有用的磁通泄漏模型。電感器Lpl和Lpm用于解釋線圈之間的不完全耦合。

該電路的電壓和電流量由公式2控制，兩個電感將總的原邊自電感分為兩部分。漏感（Lpl）是未能參與原邊和副邊線圈之間磁耦合的部分。勵磁電感（Lpm）是參與線圈之間磁耦合的部分。

上述模型中的漏感由以下公式給出：

Lpl=(1?k2)L1公式6L_{pl} = (1 - k^2) L_1  \quad \text{公式6}

勵磁電感由以下公式給出：

Lpm=k2L1公式7L_{pm} = k^2 L_1  \quad \text{公式7}

最后，匝比定義為：

n=L2M公式8n = \frac{L_2}{M}  \quad \text{公式8}

變壓器頻率范圍的下限

勵磁電感提醒我們，現實世界中的變壓器無法在直流（DC）下工作——盡管漏感在低頻下的影響可以忽略不計，但勵磁電感會導致信號路徑短路。這個電感和驅動原邊線圈的源電阻（RSR_S）形成了一個高通濾波器，其截止頻率為 RSLpmR_S L_{pm}。

在變壓器能夠正常工作之前，勵磁電感的阻抗必須達到一個最小值。然而，只有當輸入頻率比截止頻率高一個數量級時，阻抗才能達到這個水平。為了降低截止頻率，我們必須提高線圈的電感。這會增加線圈的寄生電容，最終限制變壓器的高頻響應。

主要核心損耗機制

如本文前文所述，磁耦合變壓器通常包括磁性核心。除了線圈之間的非理想耦合外，我們還需要考慮影響這些核心的兩種主要損耗機制——滯后損耗和渦流損耗。這些損耗會使常規磁性核心在高頻時極其損耗。

將交流信號應用到變壓器時，核心材料的磁疇會發生振動。由于核心顆粒具有慣性和摩擦，磁疇的運動會導致我們所稱的滯后損耗。隨著頻率的升高，核心的磁疇切換速度加快，這就是為什么滯后損耗會隨著信號頻率的升高而增加的原因。增大電流也會增加滯后損耗。

一些磁性核心材料是導體。當通過電導核心的磁通量發生變化時，會產生小的電流環路。這些電流環路稱為渦流，它們會導致與負載無關的功率損耗。渦流損耗與頻率的平方成正比。

建模變壓器的損耗和非理想特性

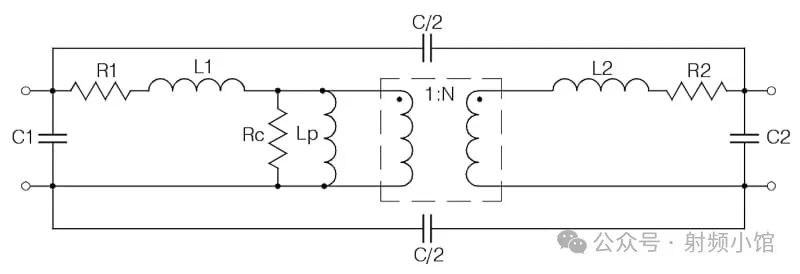

圖5顯示了一個更復雜的變壓器模型，包含了多個非理想特性。核心損耗通過與原邊線圈并聯的頻率依賴電阻（RcR_c）來建模。

上述中，R1R_1 和 R2R_2 模擬了原邊和副邊線圈的電阻損耗。由于表皮效應，這些損耗項隨著頻率的增加而增大。它們還隨著溫度的升高而增大，導致在高功率應用中產生更高的損耗。另外，模型中還存在一個串聯電感（L2L_2），用于考慮副邊線圈的漏感。

存儲在繞組之間電場中的能量也會在高頻時對變壓器的性能產生不利影響。繞組需要彼此靠近，以最大化耦合系數，而這種接近會產生顯著的寄生電容。大多數磁性核心材料的相對介電常數大于1，進一步增加了這些電容。

圖5建模了以下寄生電容：

• C1：原邊線圈的寄生電容，也可能包括輸入端的其他寄生電容。

• C2：與副邊線圈相關的寄生電容，通常稱為線圈內電容或線圈的自電容。

• C/2：線圈間電容，考慮了兩個線圈之間的電容耦合。

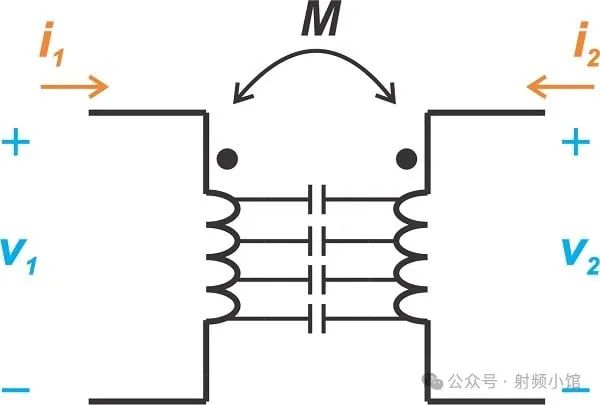

盡管圖5中將寄生電容建模為集中元件，但需要記住，它們實際上是分布元件。圖6說明了線圈間電容的分布特性。

變壓器頻率范圍的上限

漏感和寄生電容決定了變壓器頻率范圍的上限。隨著頻率的增加，漏感引起的反應阻抗也會增加，最終會阻斷信號。寄生電容在高頻時呈現出逐漸減小的反應阻抗，C1C_1 和 C2C_2 會短路信號路徑，而線圈間電容會旁路變壓器。

更好的射頻變壓器

磁耦合變壓器最適合低頻應用。為了將變壓器的頻率范圍向上延伸，我們需要減少漏感和寄生電容。然而，這需要平衡相互矛盾的要求。

例如，我們可以通過增加繞組之間的物理距離來減小線圈間電容，但這樣會降低耦合系數，導致漏感增大。我們也可以通過使用磁性核心來增加耦合系數，但滯后損耗和渦流損耗使得磁性核心不適合高頻應用。此外，一些射頻應用需要相對較大的阻抗變換比，這需要一個漏感極低的變壓器。

幸運的是，針對這個問題有一個解決方案——我們可以使用傳輸線變壓器。對于這種類型的變壓器，線圈間電容和漏感被視為傳輸線的分布元件。
