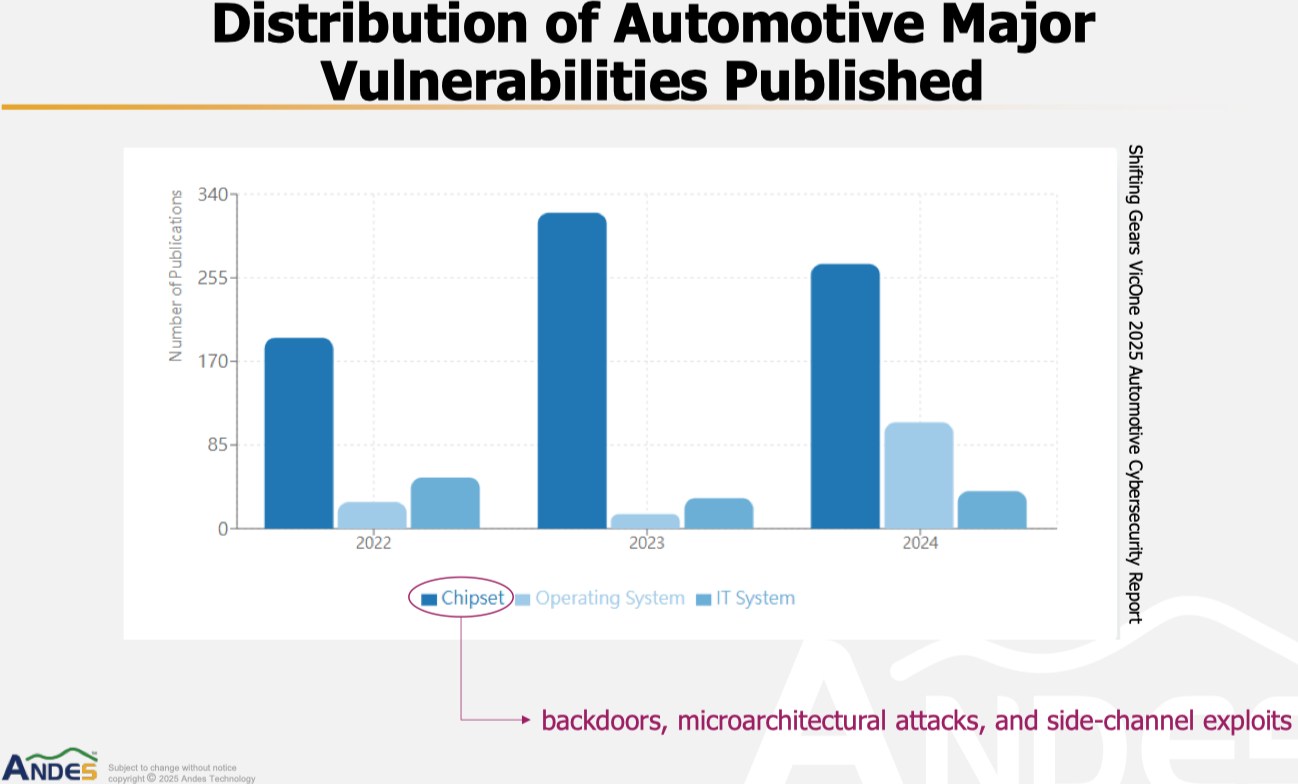

2024年，車用安全攻擊造成的全球經濟損失高達250億美元，其中芯片攻擊導致的安全成本最為突出，達到200億美元，遠超其他類別損失的總和。這一數據凸顯了車用芯片在數據防護與隔離方面的核心地位。隨著汽車智能化和網聯化的深入，車用芯片的安全性已成為不可回避的議題，各國相關法規的陸續出臺進一步強調了這一需求。車用系統不僅需要滿足預測性、可靠性和偵查恢復能力的要求，還需確保處理器與車輛輔助系統之間的協同工作能夠達到高安全標準。

在第五屆RISC-V中國峰會汽車分論壇上，來自晶心科技的辜善群發表了題為“以RISC-V為基礎的車用安全框架”的演講，深入探討了如何基于RISC-V架構打造車用處理器的安全框架。辜善群從當前車用安全漏洞的現狀入手，分析了數據防護與隔離的重要性，并詳細介紹了晶心科技提出的AndeSentry合作框架，旨在為車用芯片提供高效、可靠的安全解決方案。

隔離機制設計：高實時性和安全的平衡

在車用安全框架中，隔離機制的設計是確保系統安全性和實時性的關鍵。辜善群介紹了兩種常見的隔離機制：基于頁面（page-based）的隔離機制，如內存管理單元（MMU），以及基于寄存器（register-based）的隔離機制，如RISC-V中的SPMP（Supervisor Physical Memory Protection）。MMU通過一到兩個階段的地址轉換，隔離操作系統及其應用與運行環境。然而，這種方式高度依賴頻繁的內存訪問，可能導致緩存未命中（cache miss），對于有嚴格實時性需求的車用系統而言，這種延遲是不可接受的。

相比之下，基于寄存器的隔離機制（如SPMP）在存儲權限控制方面具有確定的延遲，這對于實時性要求高的系統至關重要。因此，晶心科技的框架傾向于使用固定延遲的隔離機制，以確保系統的高效運行。然而，辜善群也提到一個例外，即可信執行環境（TEE）。TEE可以在特定條件下使用，因?yàn)樗ǔ２怀袚?dān)高實時性任務，這使得框架能夠利用生態系統中更豐富的位置資源，從而提升整體靈活性。

中斷優化：實現低延遲的實時保障

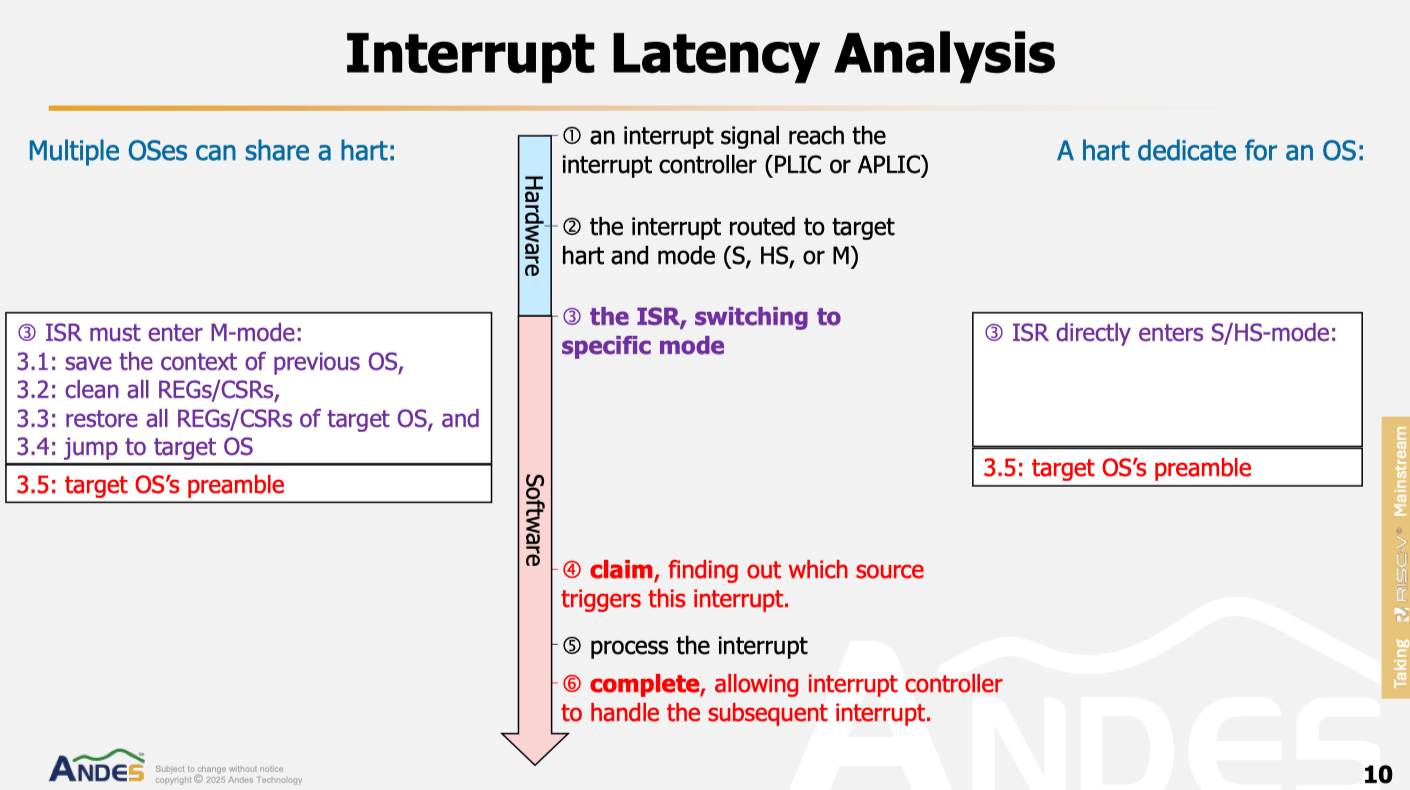

中斷延遲是車用處理器設計的另一個關鍵環節。辜善群通過時序圖詳細分析了中斷處理的硬件和軟件部分。在硬件處理階段，當中斷信號到達平臺級中斷控制器（如AIA，Advanced Interrupt Architecture）時，信號會被路由到指定核心。如果一個硬件線程（Hart）同時運行多個操作系統（OS），需要通過虛擬化層進行管理和隔離，這會引發一系列上下文切換動作，導致顯著的延遲。為解決這一問題，晶心科技提出讓每個操作系統獨占其所屬Hart的策略，從而直接跳轉到目標服務例程（SR），省去上下文切換的開銷。這種設計顯著降低了中斷延遲，成為確保實時性的重要手段。

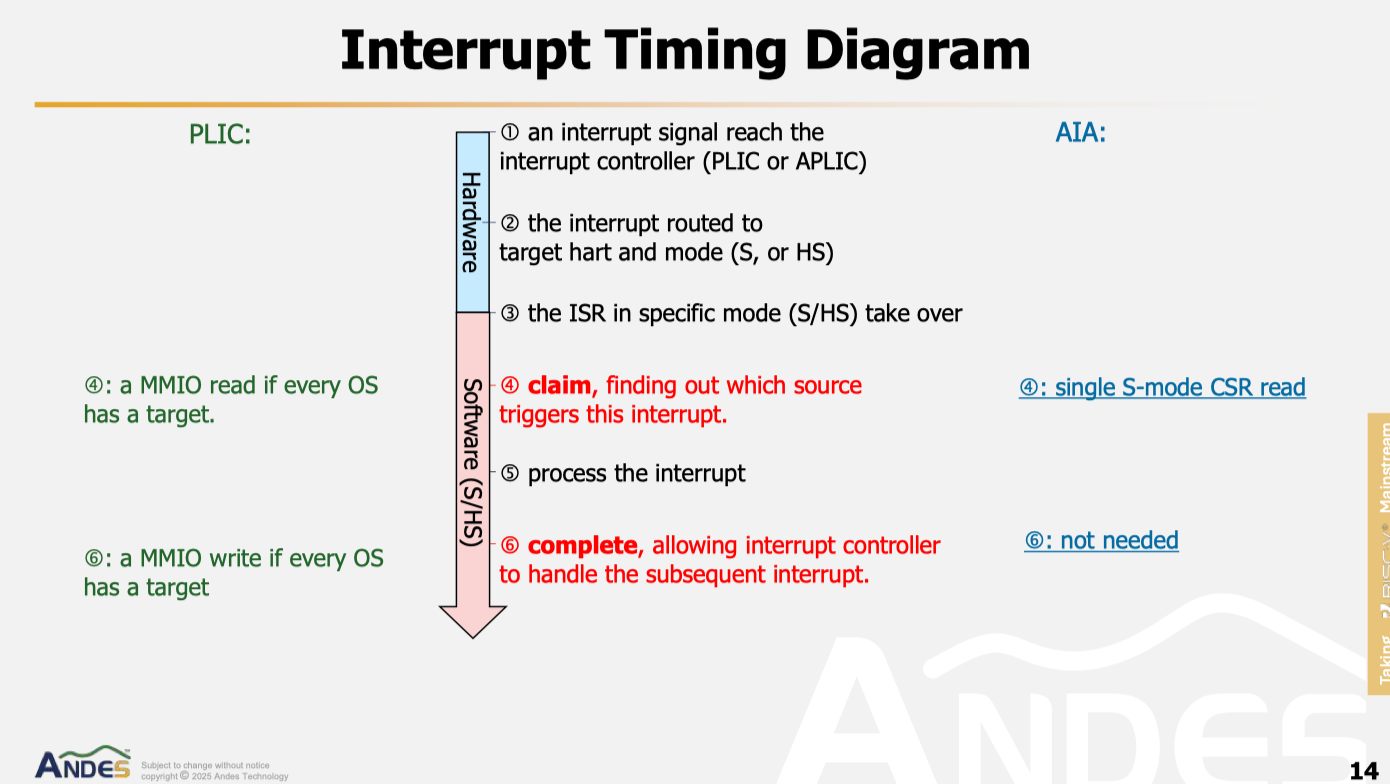

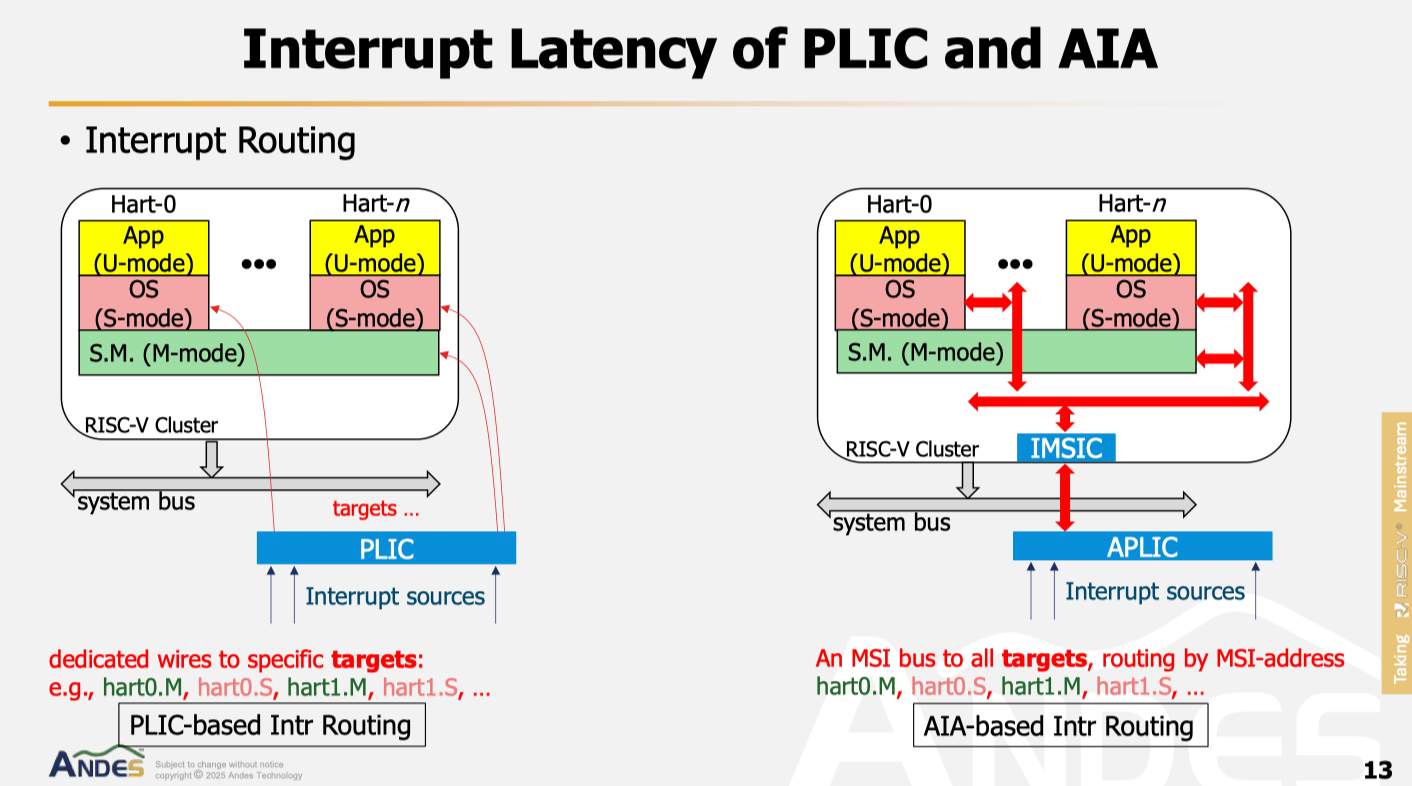

在軟件處理階段，晶心科技對比了基于PLIC（Platform-Level Interrupt Controller）和AIA兩種中斷處理方案的差異。在基于PLIC的平臺中，操作系統需要直接讀取內存映射I/O（MMIO）上的寄存器來完成中斷聲明動作，這要求配置PMP（Physical Memory Protection）資源以保護系統。如果配置不足，聲明動作需通過虛擬化層完成，進而引入上下文切換的延遲。而在AIA平臺中，設計更具彈性，操作系統通過完成（complete）動作通知中斷控制器后續中斷可以繼續發送至目標核心，且無需額外的上下文切換。這種優化進一步提升了中斷處理的效率。

AndeSentry框架：共建車用安全生態

辜善群展示了RISC-V多核心處理器在運行多個執行環境時的典型架構。在該架構中，Hart 0和Hart 1共同執行一個虛擬化層，負責管理和隔離運行在其上的操作系統和執行環境，同時處理非安全性和實時性較低的任務。而Hart 2和Hart 3則分別運行彼此獨立的可信執行環境（TEE），每個TEE可以運行各自的用戶模式（UMode）應用程序。值得注意的是，這一架構優先使用SPMP而非MMU作為隔離機制，以確保低延遲和高安全性。

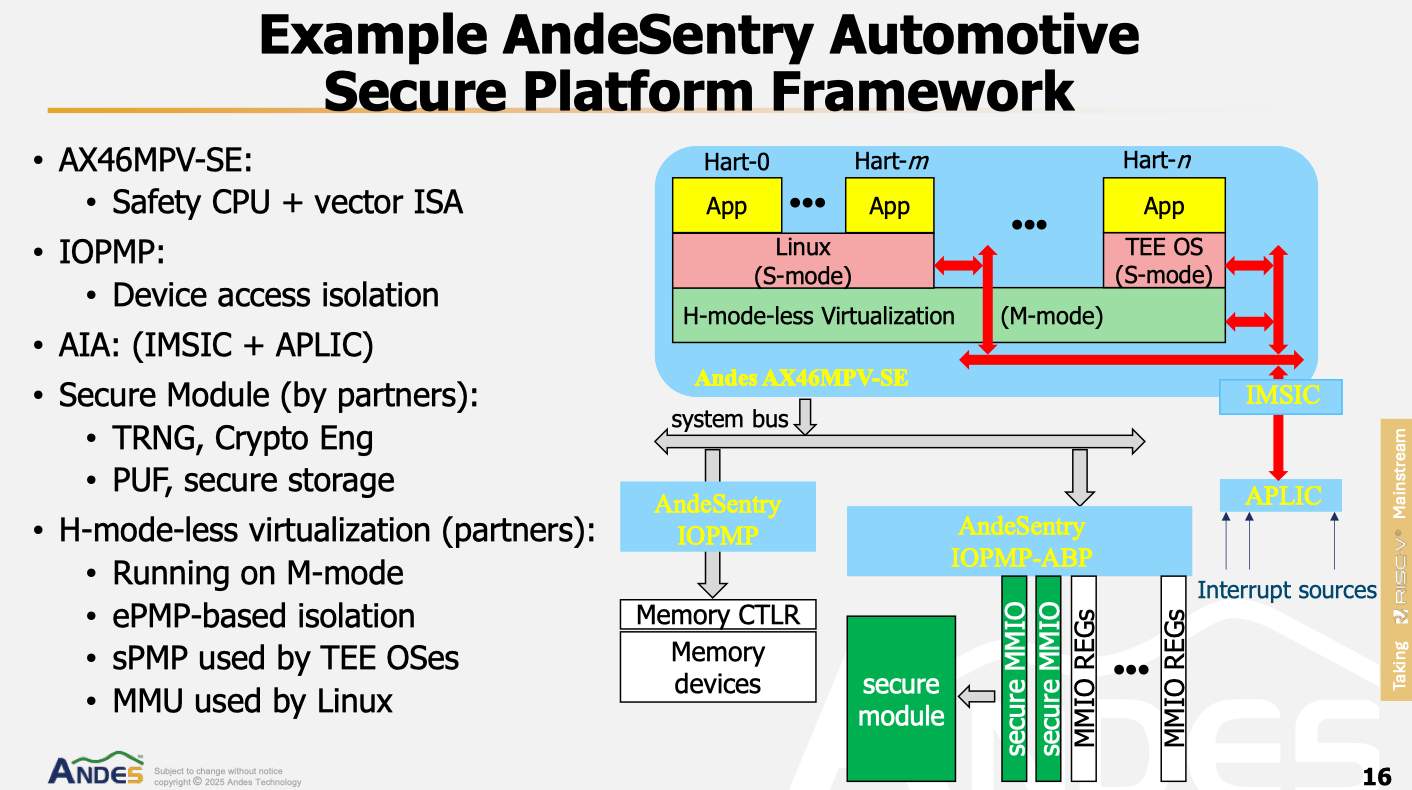

基于上述技術洞察，晶心科技推出了AndeSentry合作框架，旨在聯合學界與業界共同打造一個可整合、可開發、可測試的車用安全生態系統。該框架以晶心科技的車用處理器系列為基礎，例如AX46MPV-DHSE，這是一款支持向量指令的RISC-V處理器，適用于高性能車用場景。在L1層，框架支持Linux或Zephyr等操作系統，用于處理非安全性和實時性較低的需求。中斷處理則采用了AIA方案，以提供更高的彈性和可擴展性，同時節省寶貴的PMP資源。

AndeSentry框架不僅體現了晶心科技在技術上的創新，也展現了其開放合作的理念。通過與合作伙伴共享資源和技術，晶心科技希望推動RISC-V在車用領域的標準化和普及，為汽車行業提供更安全、可靠的芯片解決方案。
