隨著市場對可靠高效電池技術的需求增長，對先進電池仿真工具的需求也日益增加。電池模擬器能讓工程師和設計師在不進行大量物理測試的情況下，了解電源的性能表現、優化設計方案并探索電池單元的各項特性。

電池仿真在電動汽車、消費電子以及各類電子設備的電池研發中發揮著關鍵作用。通過使用電池模擬器，團隊能夠進行高精度的電池測試，從而確保設計方案能夠滿足目標使用場景的需求。下文將詳細探討在實施電池仿真前的諸多優勢。

電池仿真的優勢

通過模擬消費電子、汽車等各類電源，可獲得以下三個方面優勢。

節約成本：傳統開發流程需要制作鋰離子電池原型進行測試。每次發現問題都需重新設計、制作新原型并重復測試流程。使用電池模擬器后，您可以用更少的物理迭代優化設計，最終降低開發成本，加快項目周期，縮短產品上市時間。

提升測試精度：模擬測試環境能提供物理測試難以實現的精確、可重復條件。您可以運行包括阻抗、高壓和雙向測試在內的所有診斷流程，獲得無與倫比的準確性。提高測試系統精度能簡化校準流程，減少實際電池的變量影響。這些數據可用于確定各電池型號的質保期、確保目標使用場景的恒壓輸出、選擇合適的充電器，從而提升用戶體驗。

優化設計流程：高端的電池模擬器配備強大的用戶界面，助力工程師完成設計和測試。團隊能快速迭代設計、識別潛在問題，并在物理實施前優化性能參數。例如EA電池模擬器的動態分析軟件能精準追蹤從電池充電、內阻到電流范圍和放電周期的所有數據，通過提供每次測試中功耗和充電狀態的完整視圖，為您提供優化電池設計的可行見解。

EA電池模擬器的使用

這款先進的電池模擬測試設備采用雙向直流電源，能夠替代各種尺寸和類型的電池，輸出多種電流和電壓，從而讓團隊精確控制每項測試。其雙向特性既能吸收也能提供電能，完整模擬電池的充放電過程。大功率系統可模擬容量20Ah至80Ah的鋰離子電池以及35Ah至140Ah的鉛酸電池的電氣和化學特性，還可以根據測試需求進行電池的串聯或并聯連接。

此外，該設備配備了用戶友好的界面，可輕松自定義測試要求，包括內阻、充電狀態（SOC）、容量和環境溫度等參數。強大的測試硬件搭配Windows電腦上的直觀軟件，只需插入U(xiǎn)SB加密狗即可啟動程序，方便在測試過程中控制電源供應。運行期間，模擬器會顯示功率和輸出電壓等關鍵數據，便于團隊監控測試周期內的性能表現，同時軟件還會自動生成數據表供查閱。

使用電池模擬器軟件比您想象的要容易。以下是該過程的逐步分解：

1. 設置與配置

當您的EA模擬器到貨后，請小心拆箱，并根據提供的用戶手冊進行組裝。設置通?？焖偾液?jiǎn)單，尤其是如果您的團隊有使用EA設備或臺式電源的經驗。我們的模擬器設計旨在確保無縫的用戶體驗。

接下來，檢查模擬器是否連接到穩定的電源。電壓波動可能導致測試不準確，因此務必確保電源線牢固插入插座。

現在，您可以將模擬器連接到Windows計算機。只需將USB適配器插入空閑的USB端口，軟件應會自動在計算機上運行。如果沒有，請按照以下步驟操作：1）打開控制面板；2）點擊“系統和維護”；3）打開“設備管理器”；4）向下滾動并選擇“USB”以查看連接的設備列表；5）點擊“EA USB”以打開軟件。通常情況下，程序會自動打開，您可以跳過這些步驟。但如果沒有，點擊設備管理器中的USB圖標應能啟動應用程序。

2. 定義電池參數

此時，您可以開始定義電池測試參數。選擇您希望模擬的電池類型（例如鋰離子或鉛酸電池）。接下來，輸入電池的具體參數，包括容量、電壓、內阻和化學性質。設置過程非常簡單，您可以保存預設的測試參數以供后續使用。創建幾組自定義條件后，運行未來的測試將更加高效。

在設置參數時，請確保創建反映實際使用場景的模擬配置文件，包括充放電速率、溫度條件和負載變化。自定義配置文件以模擬特定條件，例如極端溫度或快速充電循環。

3. 運行模擬

指定測試參數后，即可運行模擬。選擇您希望運行的模擬類型，例如持續放電、壓力測試或間歇負載。通常，需要執行多種類型的測試，以全面了解電池的性能和耐久性。通過軟件界面啟動模擬過程。軟件將根據您選擇的標準運行完整測試。在測試過程中，請密切關注波動情況，并記錄任何超出預期的偏差。

如果遺漏了什么，別擔心——軟件會自動記錄模擬數據以供后續分析。該平臺還提供導出和日志工具，以便于測試后評估。您可以將結果發送給同事、將數據導出到您喜歡的軟件，或創建副本用于記錄保存。

4. 分析結果

得益于這一用戶友好的解決方案，您將獲得大量易于理解的數據來評估電池性能。軟件會自動將性能結果轉換為圖表、圖形和其他可視化形式。分析這些記錄以識別趨勢和性能指標。

重點關注關鍵指標，例如電池容量保持率、效率和熱性能。然后，繼續改進設計并重復之前的測試，直到達到所需的性能閾值。

電池模擬最佳實踐

電池模擬的成效取決于設備的質量。在配備EA電池模擬器后，您還應采取額外措施以確保測試的完整性和準確性。為此，了解一些提升模擬效果的技巧并規避常見誤區將大有裨益。

如何提升電池模擬的效果

首先，必須確保所有電池規格和參數的準確性。界面配有清晰易讀的平視顯示，驗證設置僅需幾秒鐘。此外，創建真實場景至關重要——避免設計過于理想化或嚴苛的模擬配置文件，應盡可能還原實際使用條件以獲得有意義的結果。

最后，務必定期校準模擬器以確保其精確性和可靠性。遵循用戶手冊中的維護說明，既能延長設備壽命，又能優化模擬效果。

需要規避的常見誤區

細致是保證測試一致性和準確性的關鍵。您還需警惕以下常見問題：

1. 數據輸入錯誤：這是最值得關注的問題。請反復核對所有輸入值，避免因錯誤導致模擬結果失真——即使微小的輸入偏差也可能引發后端數據的巨大差異。

2. 忽略環境因素：必須考慮溫度、濕度等環境條件的影響。這些變量會顯著影響電池性能，因此需納入測試范圍。

3. 過度聚焦單一指標：應對模擬數據進行全面分析以獲取可操作的見解，而非僅關注目標變量。通過整體數據評估才能優化設計。

釋放EA電池模擬器的潛力

EA電池模擬器能顯著降低成本、加速項目進程并提升性能表現。通過運用該模擬器并遵循成熟的測試實踐，您將打造更優質的產品，最終為用戶帶來更卓越的體驗。

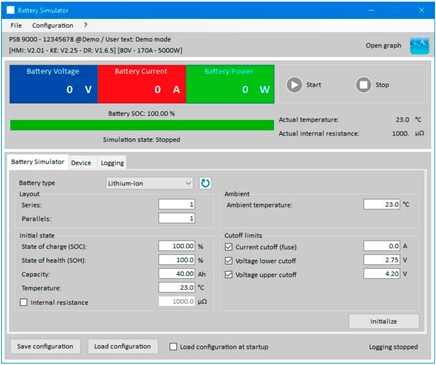

屏幕上方顯示實際的電壓、電流和功率輸出值，即使直流輸出關閉，也可能因外部電源存在電壓而顯示數值。此外，屏幕還包含手動啟動/停止控制、充電狀態（SOC）、環境溫度和內阻信息。下方有三個標簽頁：“電池模擬器”“設備”和“日志”。在“電池模擬器”標簽頁中，用戶可設置模擬參數，包括選擇電池類型（鉛酸或鋰離子）、定義電池?cái)?shù)量及連接方式（布局）、設置初始狀態（如SOC、容量、溫度、內阻和健康狀態）。其中，電池類型決定了容量、內阻、電壓上下限等參數的取值范圍，而初始狀態的設置則需根據電池類型和具體需求進行調整。

汽車制造商、消費電子設計師和可再生能源工程師均借助電池模擬器，進行性能、可靠性及安全性測試。在汽車行業，汽車制造商可以利用電池模擬器確定電動汽車電池在不同駕駛條件下的性能和使用壽命，同時也能測試內燃機汽車所用電池的性能。在消費電子領域，設計師需要嚴格測試智能手機、筆記本電腦等便攜設備中電池的效率和可靠性，工程師常通過極端溫度模擬來驗證其安全性，因?yàn)檫@些電池會頻繁貼近用戶身體。在可再生能源領域，太陽能和風能系統設計師可利用模擬器評估儲能電池的性能，全面測試有助于提升系統效率和儲能充足性。了解泰克電池測試和模擬更多技術資料，請登錄：https://www.tek.com.cn/products/battery-test-and-simulation。
