功能梳理

• PCB線路板采用核心板+底板實現

核心板：排針引腳間距為2.54mm，2排，雙排間距為2.54mm的倍數（方便與面包板聯用），未使用引腳全部引出，核心板上的主芯片為STM32F103RET6。
目的：

• 方便與面包板配合使用；
• 核心板上預留兩個2.54mm間距，4腳座和5腳座，部分傳感器模塊只需要這兩個底座既可以實現模塊功能。
• 核心板上的主芯片相對較貴，做成核心板之后，可以重復利用，方便大家一起跟著做，以后我們只需要修改底板的設計即可。

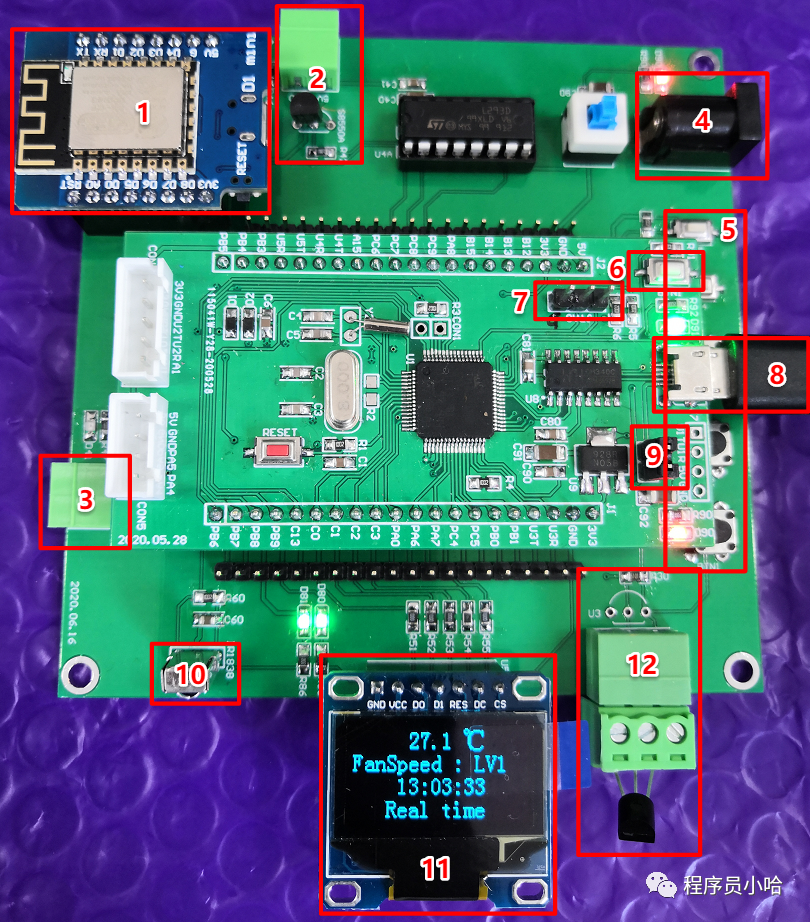

上圖中各個模塊簡要說明：

1. 標號1為ESP8266 WiFi模塊，用于實現與阿里云物聯網平臺連接，實現風扇的遠程控制功能；
2. 標號2為使用三極管實現風扇的控制；
3. 標號3為使用光耦+mos管的方式實現風扇的控制；
4. 標號4為電源座；
5. 標號5為底板上的5個按鍵，從下到上，按鍵功能分別為：風速＋、風速-、風扇開關、風扇開及風扇關；
6. 標號6為核心板上預留的按鍵，用于實現模式的切換，本系統分為三個模式，默認為模式0，底板上的按鍵功能為上面的描述；模式1為修改系統時間功能，底板上的前三個按鍵用于調節實時時間的時分秒；模式2為修改定時時間功能，底板上的前三個按鍵用于調節定時時間的時分秒；
7. 標號7為JATG下載STM32程序接口，SW模式，只需要三個引腳即可；
8. 標號8為Micro USB底座，通過CH340C芯片與STM32的串口1相連，串口1一般用于系統調試信息的打??；
9. 標號9為電源選擇方式跳線，當使用跳線帽短接時，系統供電來自于Micro USB接口；當跳線帽拔掉后，系統供電來源于標號4的電源座；
10. 標號10為紅外接收頭；
11. 標號11為OLED屏；
12. 標號12為DS18B20溫度傳感器模塊，預留了兩種接口，直插和防水線式DS18B20溫度傳感器都可以與底板連接。

后臺回復關鍵詞“每月一練”可以獲得PCB工程文件，將下圖框選的文件發給線路板加工廠家，可以直接打樣。兩個板子在嘉立創十元錢就可以搞定。

參考閱讀：
STM32單片機最小系統詳解

• 風扇調速功能

采用PWM調速的原理來實現風扇速度的控制，四擋風速的占空比分別為：15%、30%、60%和100%。

當風速選擇0時，進入自動模式，溫度分為22℃以下、22到25℃、25到28℃及28℃以上四個區間，對應風速的四個檔位；

為了控制簡單，大家可以安全操作，我們本次選用一個DC5V的風扇作為演示使用。

風扇調速原理，參考閱讀：
利用PWM原理，實現呼吸燈功能

• 溫度傳感器 DS18B20

用來測量環境溫度，實現自動功能。

STM32驅動DS18B20溫度傳感器，參考閱讀：
DS18B20溫度傳感器時序圖解析（STM32）

• WiFi模塊

選用ESP8266 WiFi模塊，連接阿里云物聯網平臺。

功能：手機APP控制風扇的開啟和關閉，風扇檔位及實時室溫顯示。

ESP8266 WiFi模塊的使用及連接阿里云物聯網平臺，參考閱讀：
mini D1 WiFi模塊Arduino開發簡介
七步快速開啟產品智能化
ESP8266連接阿里云物聯網平臺（Arduino方式）
Windows下AliOS Things環境搭建及ESP8266 固件下載
快速接入阿里云物聯網平臺技術方案分享

• 串口通信STM32的串口1作為Debug串口；串口5與ESP8266進行數據通信。

STM32串口通信的使用方法，參考閱讀：

STM32F103 串口的使用方法

物聯網模塊ESP8266返回的數據格式為JSON字符串，對此字符串進行解析，參考閱讀：
Keil環境下STM32工程加入cJSON
用cJSON解析心知天氣返回的數據包

• 按鍵

實現切換手動或者自動模式；調節檔位，檔位加、檔位減、切換（手動模式和自動模式切換）。

按鍵功能實現，參考閱讀：

Proteus仿真STM32實例：簡易搶答器

• LCD顯示

選用0.96寸 OLED屏 顯示內容：當前溫度、工作模式和檔位模式。

參考閱讀：

STM32驅動0.96寸OLED液晶屏

OLED液晶屏如何顯示中文呢？

• RTC

STM32自帶RTC功能，選用此功能為了實現定時模式。
此部分文章暫未介紹

• 紅外遙控

功能：實現紅外遙控功能；

參考閱讀：

紅外遙控功能的實現

• LED

作用：

• 電源指示燈
• 系統調試使用

LED驅動功能實現，參考閱讀：

4行代碼實現LED閃爍

完成了本設計之后，考慮一下實現的功能，其實這個設計完全可以改成“智能霧化器”，功能跟本設計基本相同，只需要將DS18B20溫度傳感器更換為溫濕度傳感器即可，使用PWM功能可以實現霧化量的控制。

溫濕度傳感器的使用，參考閱讀：
DHT11及DHT21溫濕度傳感器時序圖解析（STM32）

成果展示
