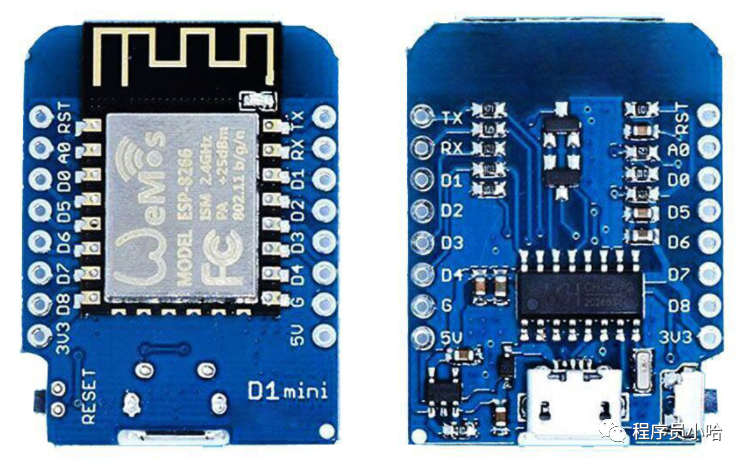

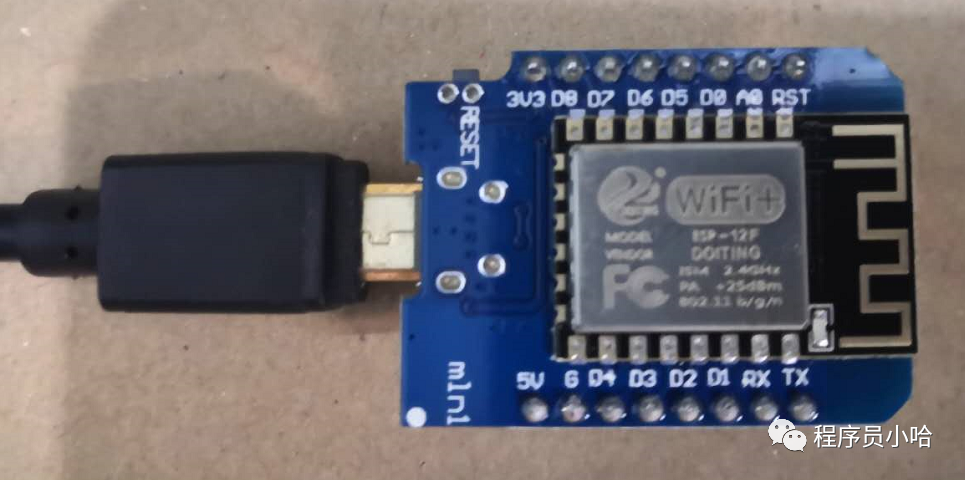

mini D1 WiFi模塊簡介

六月份每月活動將使用此模塊連接WiFi。

該模塊上有一個RESET按鍵，用于復位模塊；

有一個Micro USB座，用于與CH340芯片相連，用于實現USB轉串口，該串口可以用于下載固件、程序，打印輸出串口信息使用。

模塊的TX、RX引腳可以跟單片機的串口交叉相連，進而可以實現單片機與WiFi模塊的聯用。

我們六月份的智能風扇的實現就會選用這個模塊，然后使用這兩個引腳與STM32的串口相連，使用STM32解析接收到的串口數據，進而判斷應該執行某種指令。

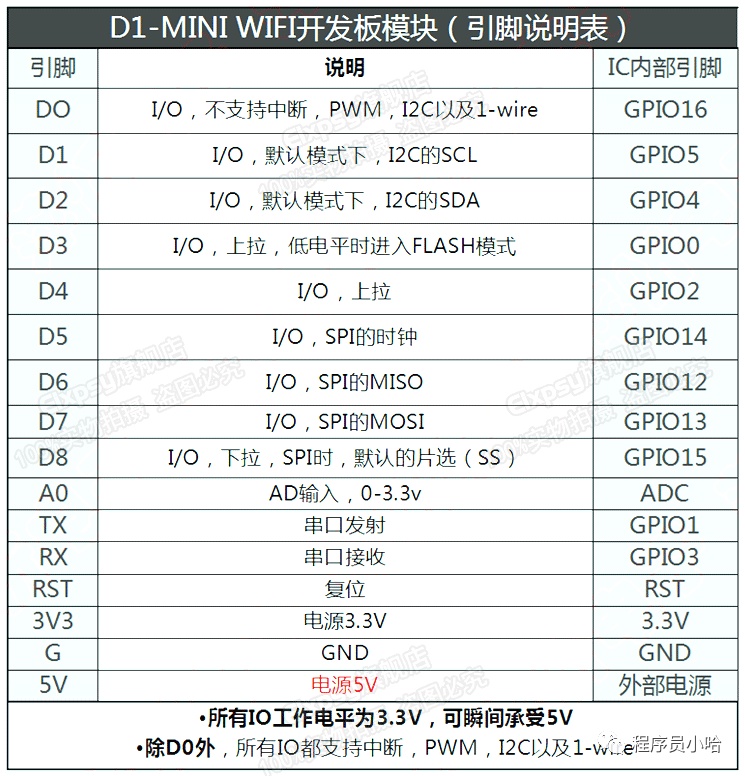

該模塊基于ESP-12F模組，各個引腳的說明如下圖所示：

上電測試

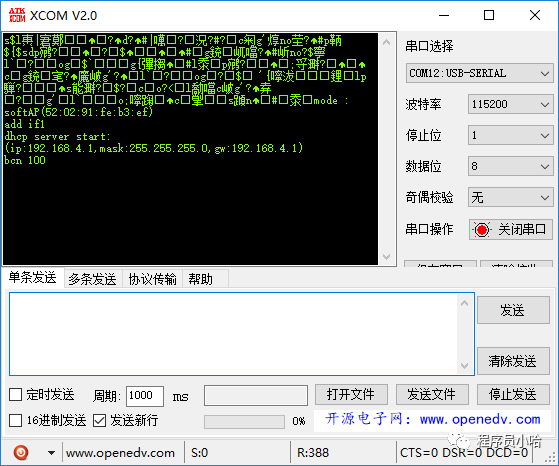

剛買回來的模塊串口打印輸出情況：

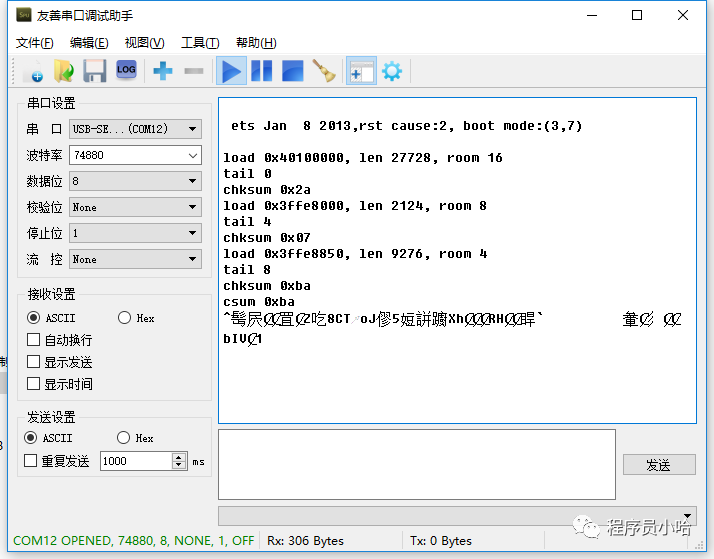

最開始顯示亂碼的原因是，因?yàn)閑sp8266模塊上電時，默認打印波特率為74880，而固件中的比特率是115200，所以我們?cè)?15200比特率下查看輸出，就是亂碼。使用友善之臂的串口調試助手，可以自定義串口比特率，設置為74880，那么顯示就正常了，但是固件輸出的信息又變成亂碼了。

Arduino IDE 環境搭建

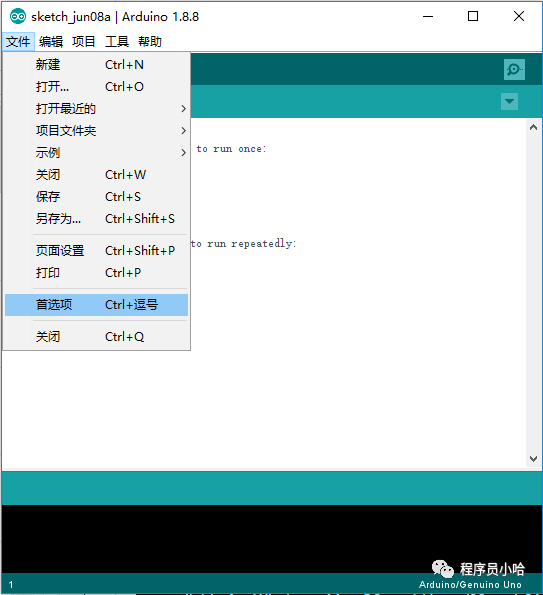

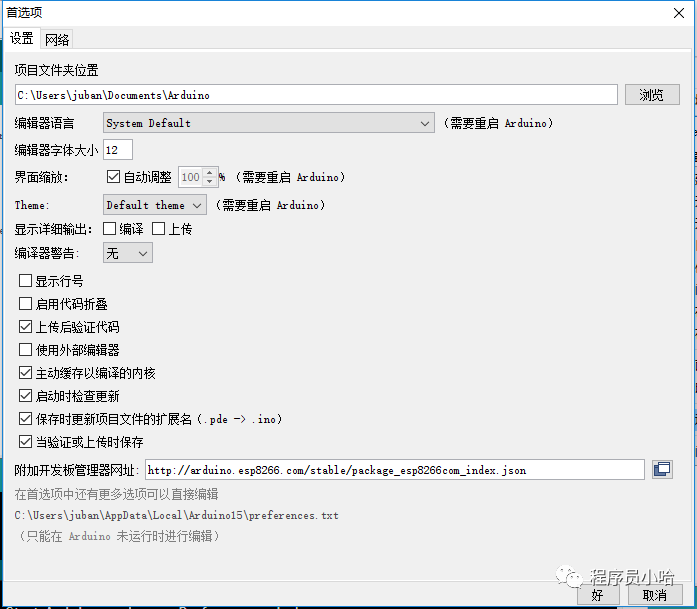

下載arduino-1.8.8-windows.zip，解壓之后，打開Arduino IDE “arduino.exe”，然后點擊選擇：文件-->首選項。

在“附加開發板管理器網址”處輸入：

http://arduino.esp8266.com/stable/package_esp8266com_index.json

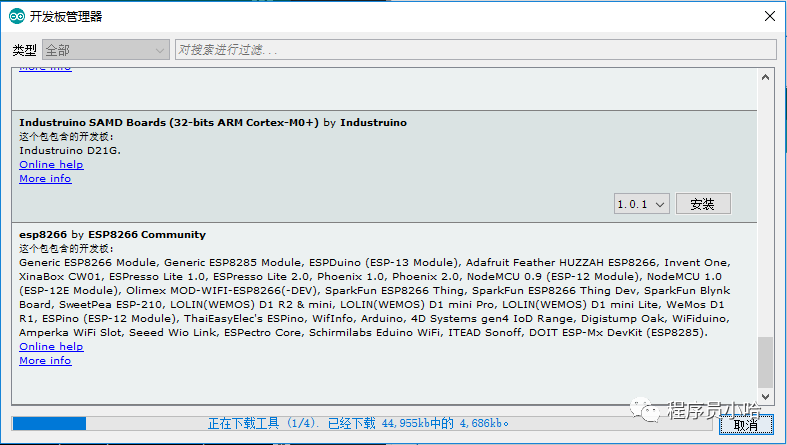

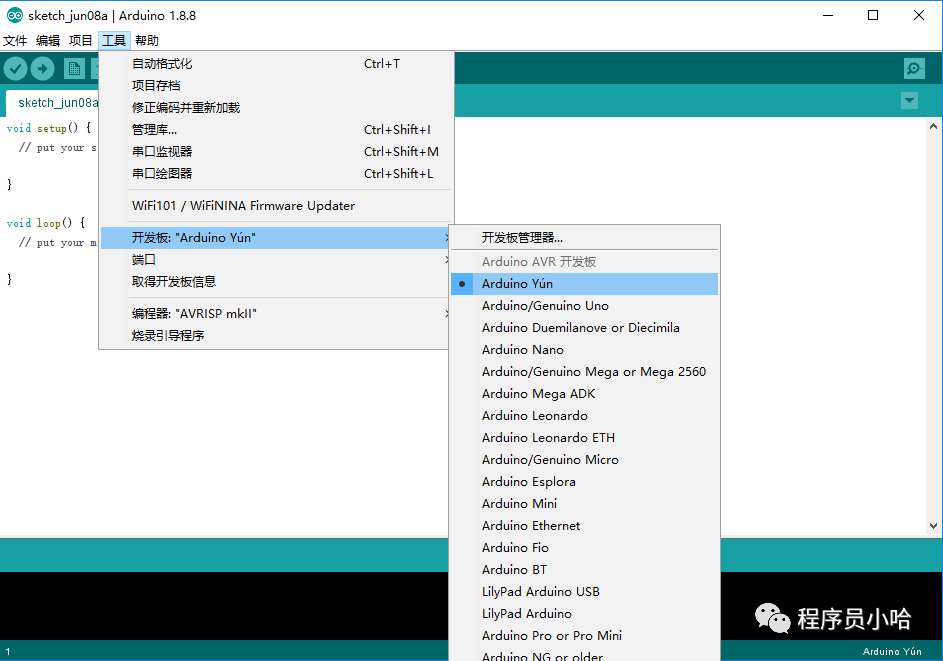

進入：工具-->開發板-->開發板管理器

選擇ESP8266庫，并按下“安裝”，下載安裝ESP8266開發板類型文件庫（Arduino官方庫文件更新，下載需要一定時間，請耐心等待?。?

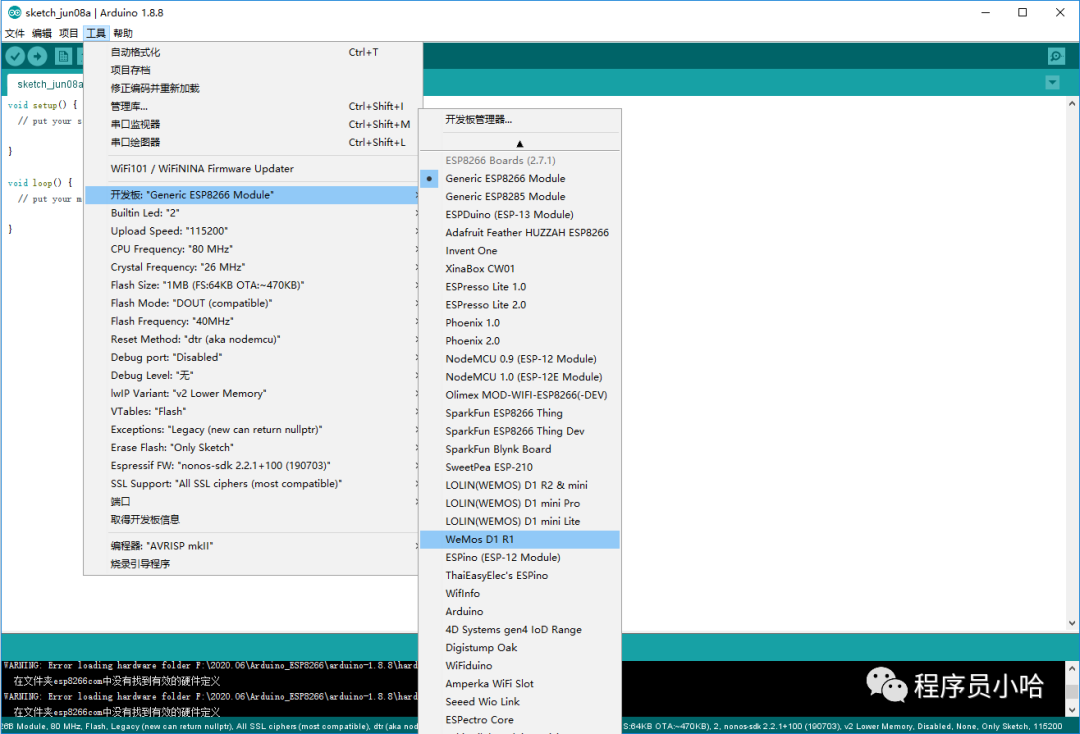

安裝完畢之后，就在IDE工具-->開發板中找到咱們的mini D1模塊【W(wǎng)eMos D1 R1】。

示例代碼

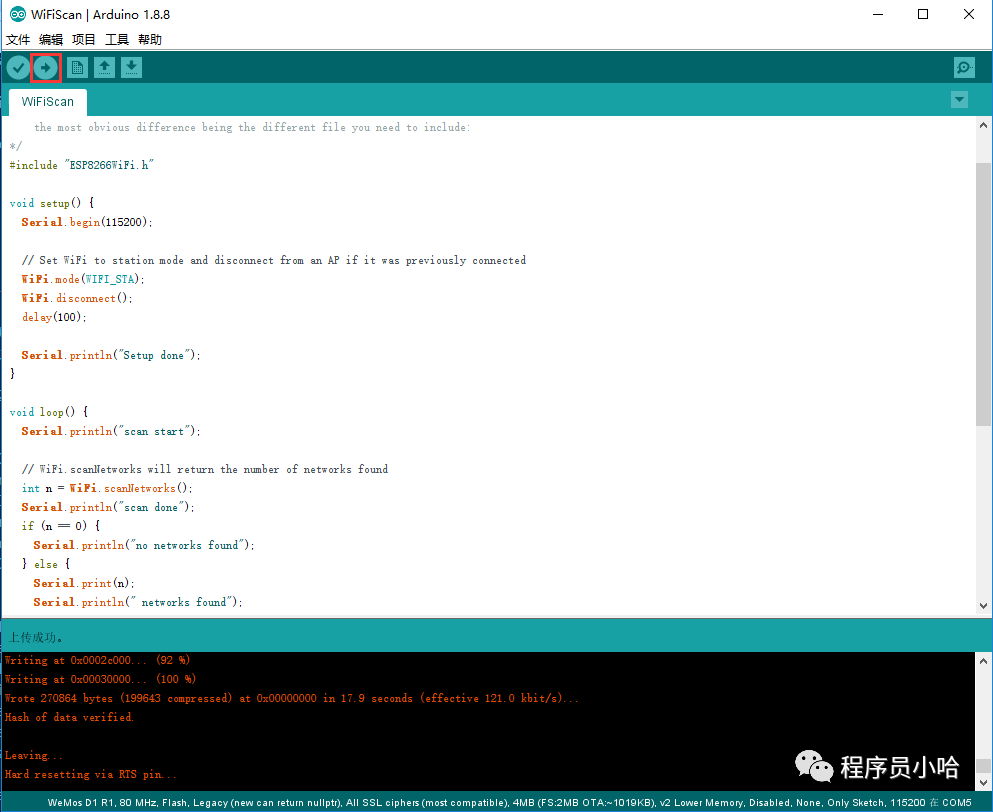

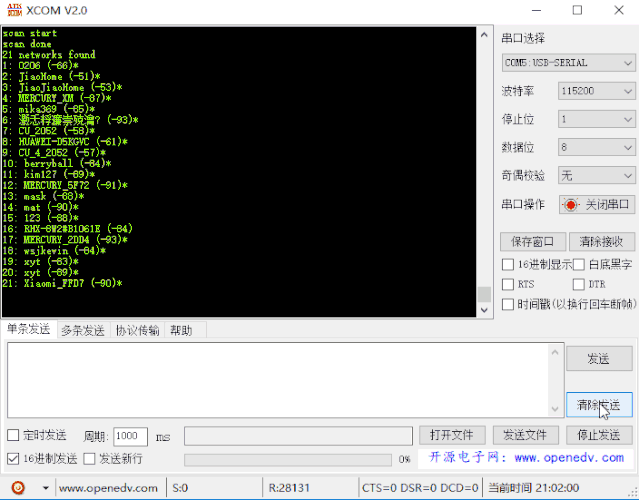

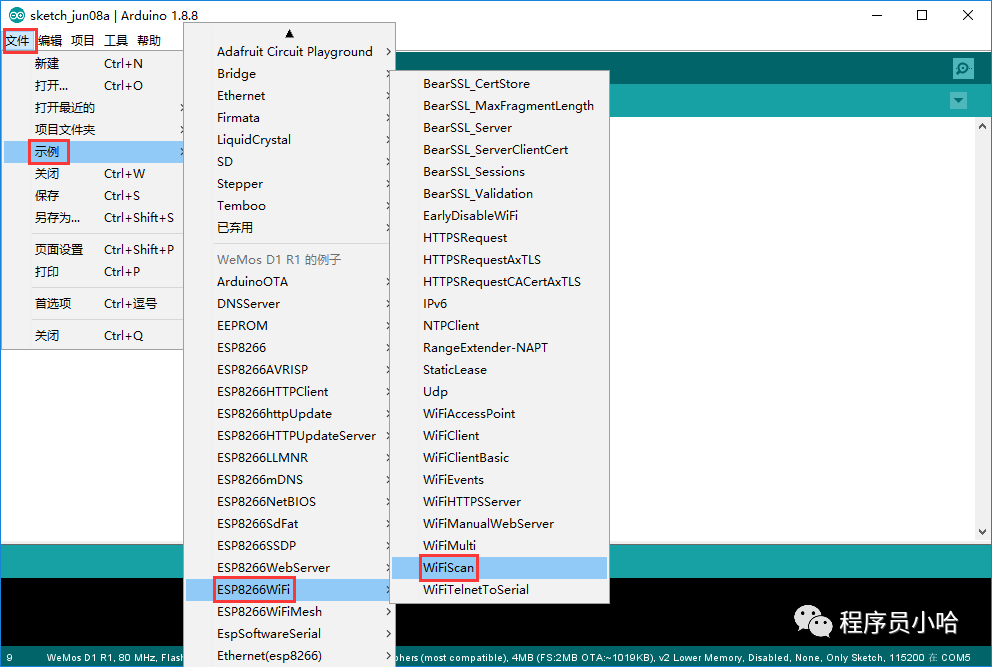

打開WiFiScan示例：

#include "ESP8266WiFi.h" void setup() {
 Serial.begin(115200); // Set WiFi to station mode and disconnect from an AP if it was previously connected WiFi.mode(WIFI_STA);
 WiFi.disconnect();
 delay(100);

 Serial.println("Setup done");
} void loop() {
 Serial.println("scan start"); // WiFi.scanNetworks will return the number of networks found int n = WiFi.scanNetworks();
 Serial.println("scan done"); if (n == 0) {
 Serial.println("no networks found");
 } else {
 Serial.print(n);
 Serial.println(" networks found"); for (int i = 0; i < n; ++i) { // Print SSID and RSSI for each network found Serial.print(i + 1);
 Serial.print(": ");
 Serial.print(WiFi.SSID(i));
 Serial.print(" (");
 Serial.print(WiFi.RSSI(i));
 Serial.print(")");
 Serial.println((WiFi.encryptionType(i) == ENC_TYPE_NONE) ? " " : "*");
 delay(10);
 }
 }
 Serial.println(""); // Wait a bit before scanning again delay(5000);
}
