我們六月份的活動題目為：基于單片機的智能風扇，經過網友后臺留言建議和調研，最終定下來咱們的智能風扇選用如下功能模塊組成：

• PCB線路板采用核心板+底板實現

核心板：排針引腳間距為2.54mm，2排，雙排間距為2.54mm的倍數（方便與面包板聯用），未使用引腳全部引出，核心板上的主芯片為STM32F103RET6。

目的：

• 方便與面包板配合使用；
• 核心板上預留兩個2.54mm間距，4腳座，部分傳感器模塊只需要這兩個底座既可以實現模塊功能。
• 核心板上的主芯片相對較貴，做成核心板之后，可以重復利用，方便大家一起跟著做，以后我們只需要修改底板的設計即可。

• 風扇

為了控制簡單，大家可以安全操作，我們本次選用一個DC5V的風扇作為演示使用。

• 溫度傳感器 DS18B20

用來測量環境溫度，實現自動功能。

• 可調速的風速

功能：采用PWM調速的原理來實現風扇速度的控制，當溫度低于溫度的下限值時，風扇不轉（0檔），當溫度高于下限溫度時風扇轉動（1檔），同時溫度每升高2℃風扇檔位自動上升一個檔位（2-4檔）。

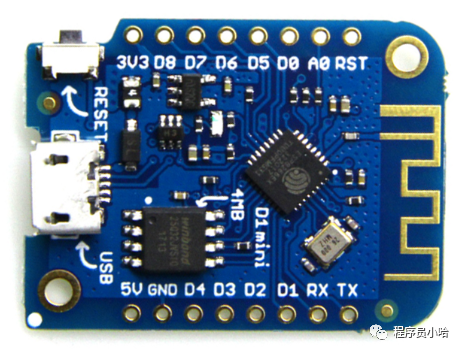

• WiFi模塊

選用：ESP8266 WiFi模塊，連接阿里云。

功能：手機APP控制風扇的開啟和關閉，風扇檔位。

• 按鍵

功能：切換手動或者自動模式；調節檔位。

• LCD顯示

選用0.96寸 OLED屏

顯示內容：當前工作模式和檔位模式。

參考：

STM32驅動0.96寸OLED液晶屏
OLED液晶屏如何顯示中文呢？

• 按鍵

功能：可設置溫度下限值

從左到右按鍵依次是：加、減、檔位加、檔位減、切換（手動模式和自動模式切換）。

溫度設置范圍：10-40℃。

• RTC

STM32自帶RTC功能，選用此功能為了實現定時模式。

• 紅外遙控

功能：實現紅外遙控功能；

參考：紅外遙控功能的實現

• LED

作用：

• 電源指示燈
• 網絡狀態指示燈

下一步時間安排：2020.06.10 前繪制完原理圖和PCB板，并外協打樣，到時大家可以和我一起打樣，咱們一起DIY，感興趣的大家隨時關注哈。
