序言

之前我們分享了，如何使用STM32驅動OLED液晶屏，講了SSD1306控制芯片的驅動，對其驅動時序和常用命令做了介紹，詳細請參考下面鏈接：

STM32驅動0.96寸OLED液晶屏

上篇中我們已經實現在OLED屏上顯示出英文字符，除去數字、字母、符號等，OLED還能顯示漢字、圖片及任意圖形。今天我們來介紹一下取模軟件的使用，看看如何在OLED屏上顯示中文，具體實現如下。

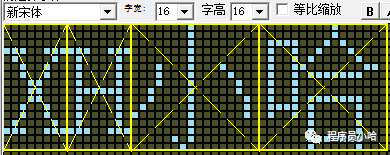

字幕顯示原理

我們用的OLED液晶屏是由128*64個發光點陣組成，即分辨率是128*64。

ASCII碼可以6*8、8*8、8*16像素，漢字一般顯示像素為16*16。
一般為了顯示效果理想，英文和數字常選用8*16像素顯示。

BLACK&WHITE

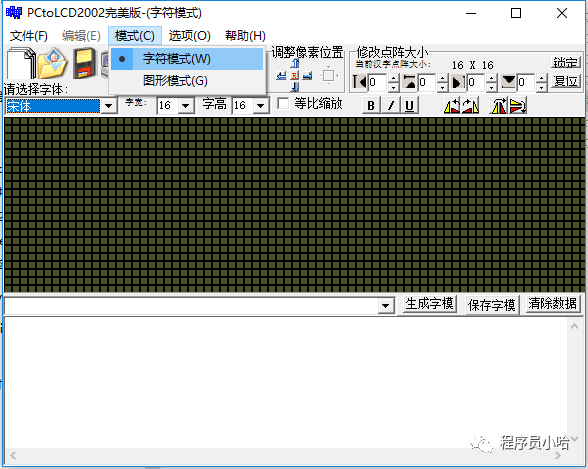

取模軟件

推薦使用比較好用的取模軟件：PCtoLCD2002。

BLACK&WHITE

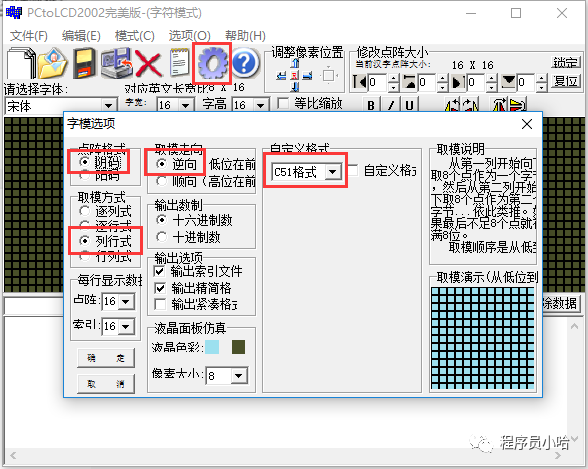

字模選項設置

BLACK

&WHITE

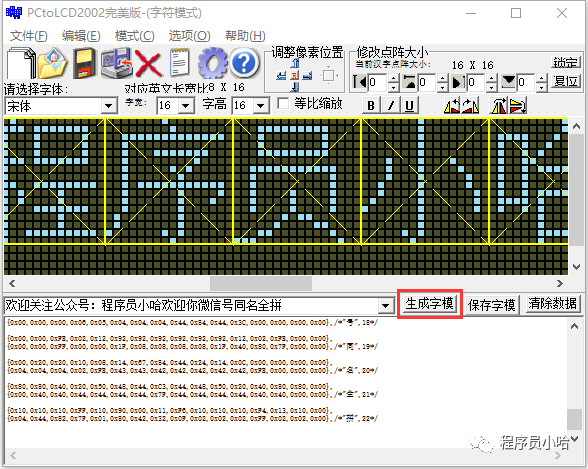

生成字庫

CK

&WHITE

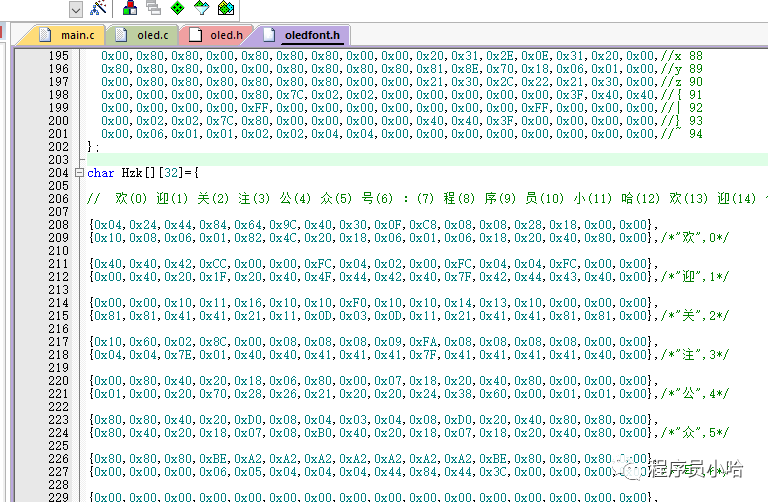

將生成的字庫信息復制到工程中待用，一般都是把自定義的字庫放到一個單獨的.h文件中。

BLACK&WHITE

硬件連接

測試電路連接：

GND---地
VCC---3.3V
D0---接PB9，作為SPI總線的CLK時鐘引腳，時鐘
D1---接PB8，作為SPI總線的MOSI數據引腳，數據輸入
RES---接PB7
D/C---接PB6，高電平為寫數據，低電平為寫命令
CS---片選，接PB5，接地選中SSD1306

代碼實現

顯示漢字函數實現：

其中參數x為第一個像素在行中的位置，范圍為0-127；
如果一行占8個像素，那么參數y代表行號，范圍為0-7。
參數no為咱們自定義字庫數組中的索引。

void OLED_ShowCHinese(uint8_t x,uint8_t y,uint8_t no){  uint8_t t,adder=0; OLED_Set_Pos(x,y);  for(t=0;t<16;t++) { OLED_WR_Byte(Hzk[2*no][t],OLED_DATA); adder+=1; }  OLED_Set_Pos(x,y+1);  for(t=0;t<16;t++) {  OLED_WR_Byte(Hzk[2*no+1][t],OLED_DATA); adder+=1; } }

main函數實現：

#include "stm32f10x.h" #include "delay.h" #include "oled.h" int main(void) { int i = 0; //延時函數初始化  delay_init();  OLED_Init();  OLED_Clear();  //OLED_ShowString(0,4,(u8 *)" 0.96 OLED Demo ");   for(i=0;i<8;i++) { OLED_ShowCHinese(i*16,0,i+0);  }  for(i=0;i<5;i++) { OLED_ShowCHinese(i*16,2,i+8);  }   for(i=0;i<3;i++) { OLED_ShowCHinese(i*16,4,i+13);  }  for(i=0;i<7;i++) { OLED_ShowCHinese(i*16,6,i+16);  }  while(1)  {  delay_ms(10);  } }

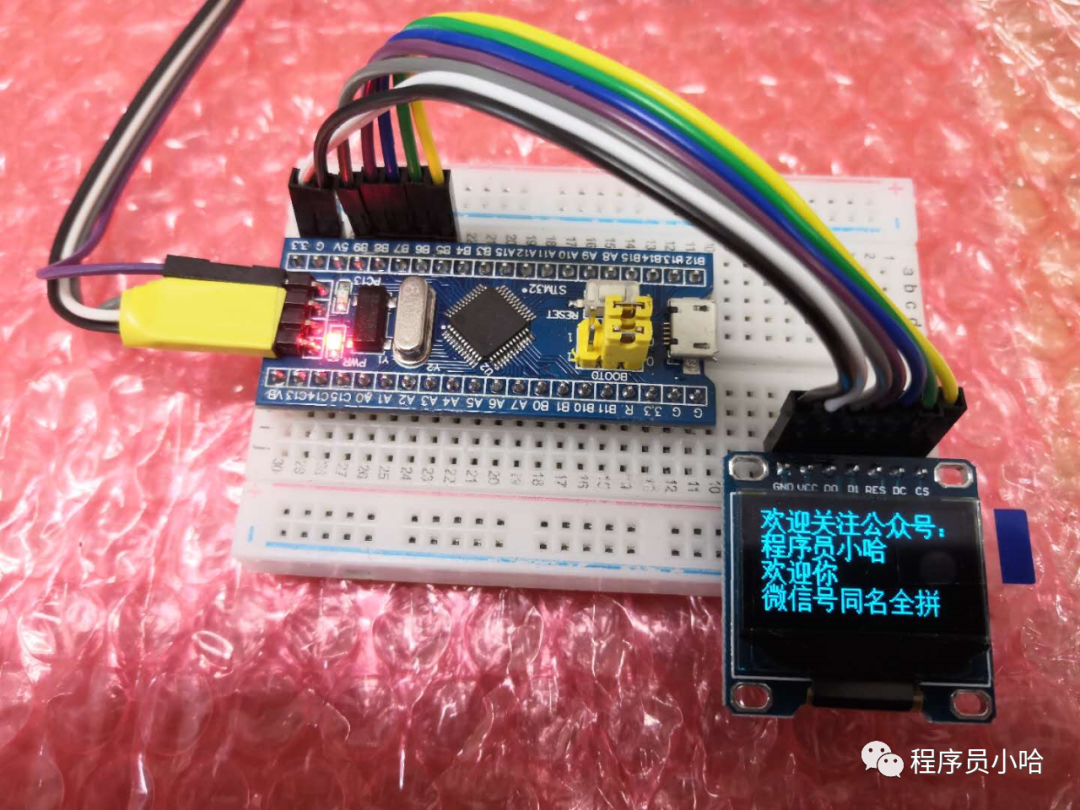

測試結果
