繼續完成后臺網友詢問：

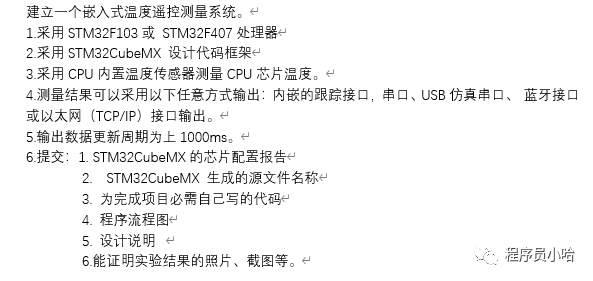

如何使用STM32CubeMX設計代碼框架，然后實現CPU內置溫度傳感器測量CPU芯片溫度，然后以串口輸出的形式輸出芯片的溫度值，數據更新周期1000ms。

STM32CubeMX工具的安裝及驅動LED教程參見上一個網文：

4行代碼實現LED閃爍
實現環境為：

• STM32CubeMX Version 5.3.0

• STM32F103C8T6最小系統板

• PC13與板載LED相連

今天為了跟上節內容有所不同，我們這次選用STM32F407VGT6芯片測試，STM32CubeMX的工程設置基本類似，具體實現如下。

實現目標：

• STM32CubeMX創建工程及參數配置

• 串口1實現printf輸出重定向

• 求得CPU內置溫度傳感器的值，其實就是求得ADC的值，然后將電壓值轉為溫度值

本文使用的STM32CubeMX版本為5.3.0：

創建工程及參數配置

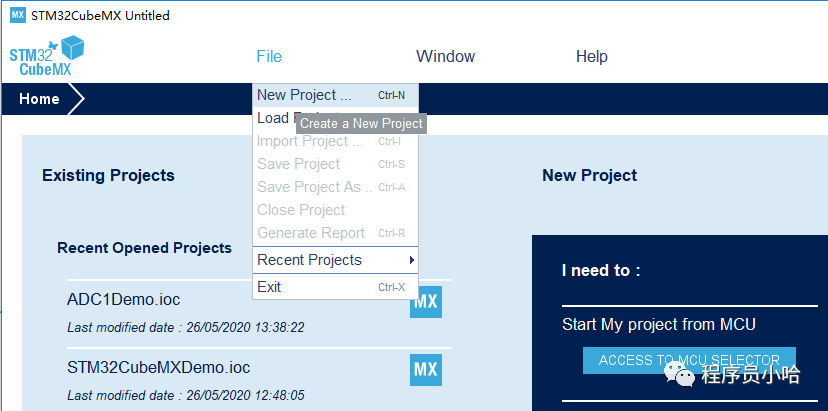

• 新建工程

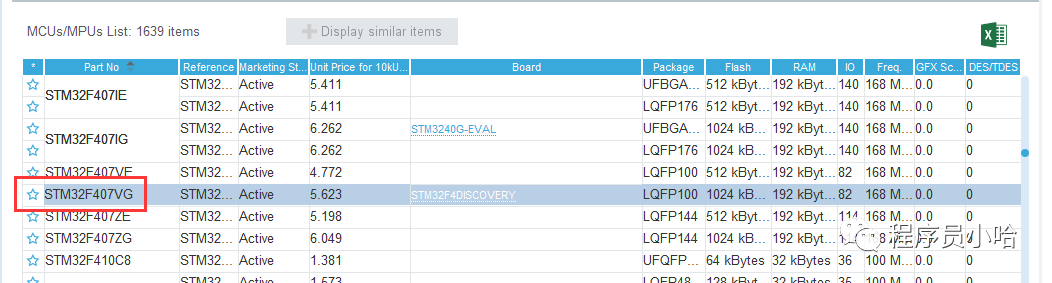

• 選擇對應的MCU

• 雙擊選擇的MCU，進入配置界面：

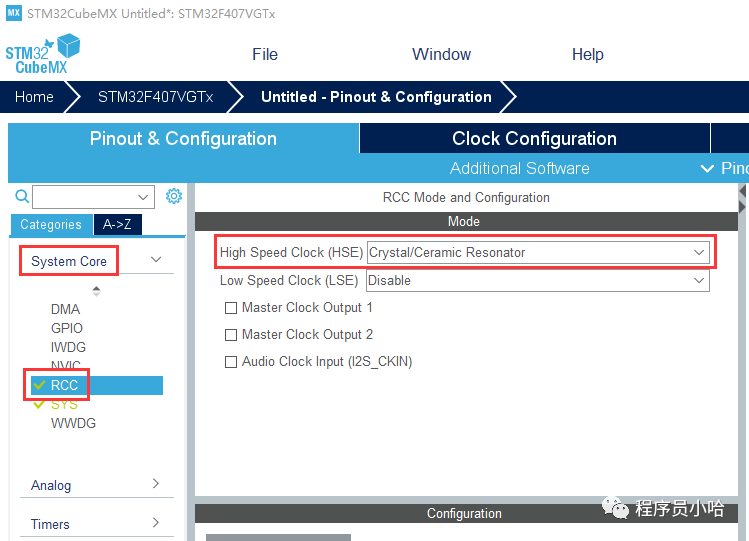

配置RCC，使用外部晶振如圖所示：

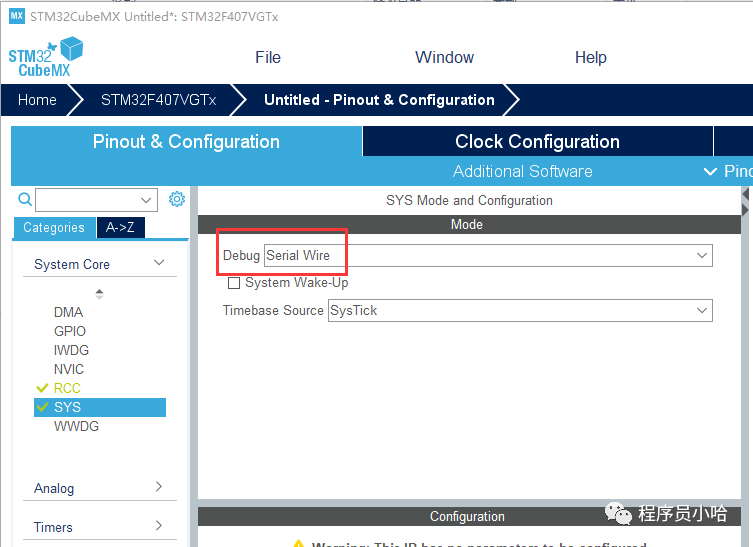

SYS中要把SYS Mode中的Debug設置成 Serial Wire，如果是No Debug的話，可能第一次使用SWD下載之后，就不能二次下載程序了。

如果出現SWD模式不能下載的情況，可以嘗試按住復位鍵的情況下，下載固件。

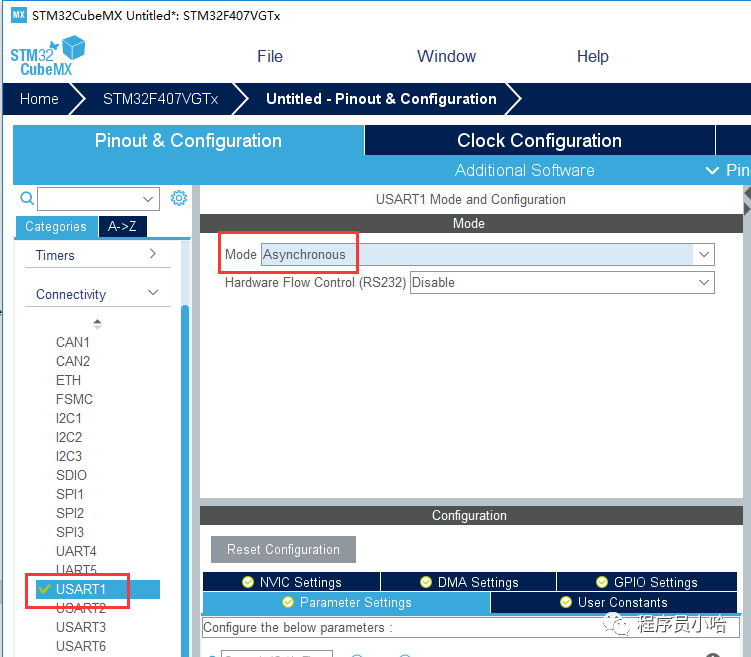

• 配置USART1，模式為異步，不使用硬件流控。

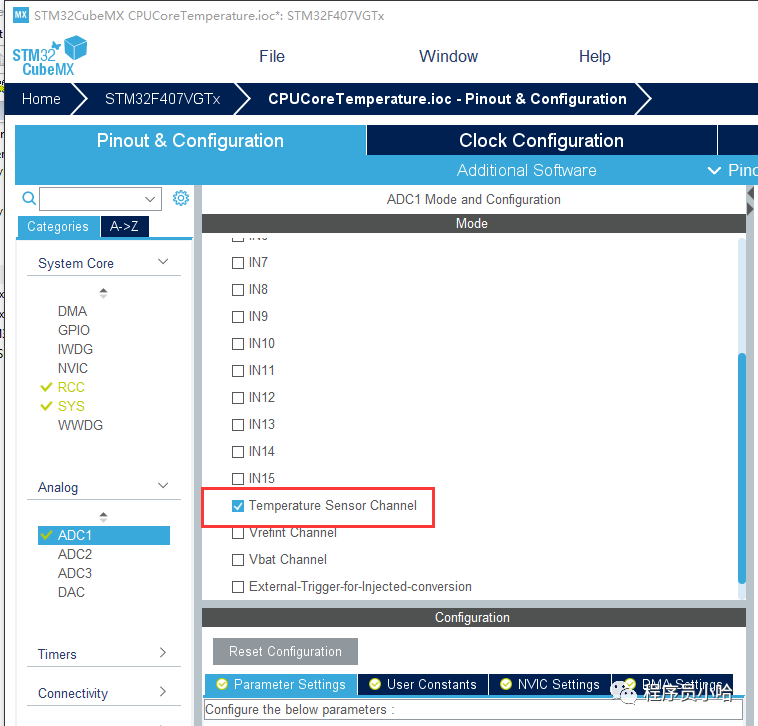

• 配置ADC1的溫度傳感器通道

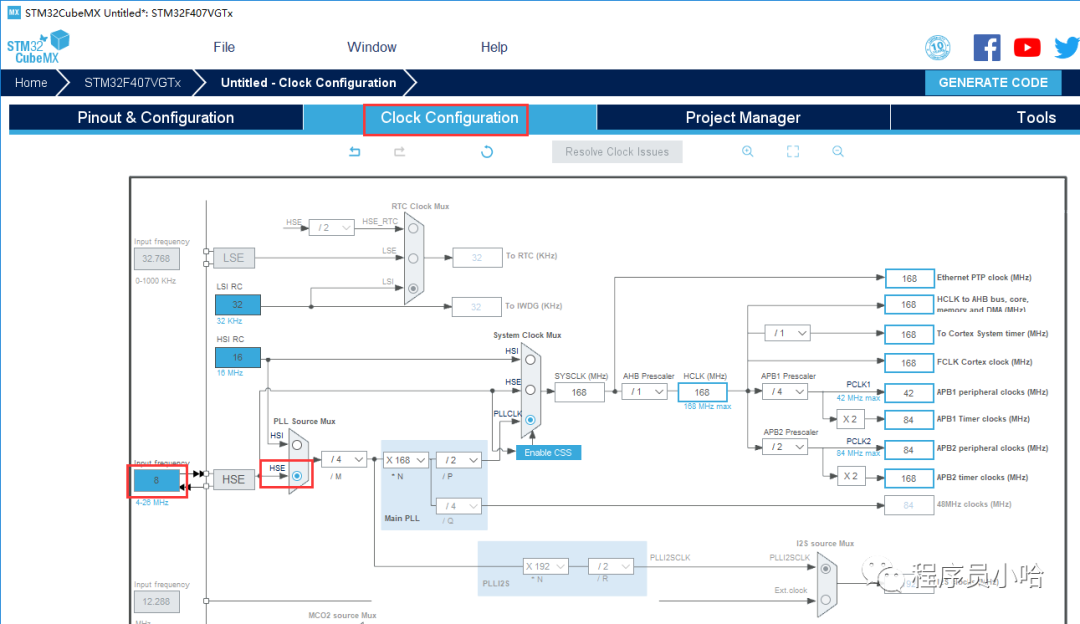

• 時鐘樹配置參考下圖所示：

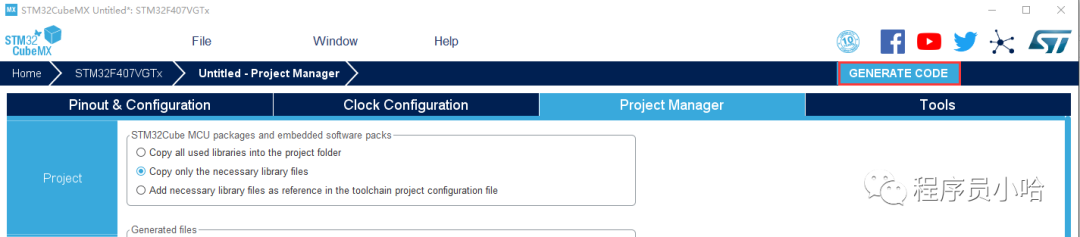

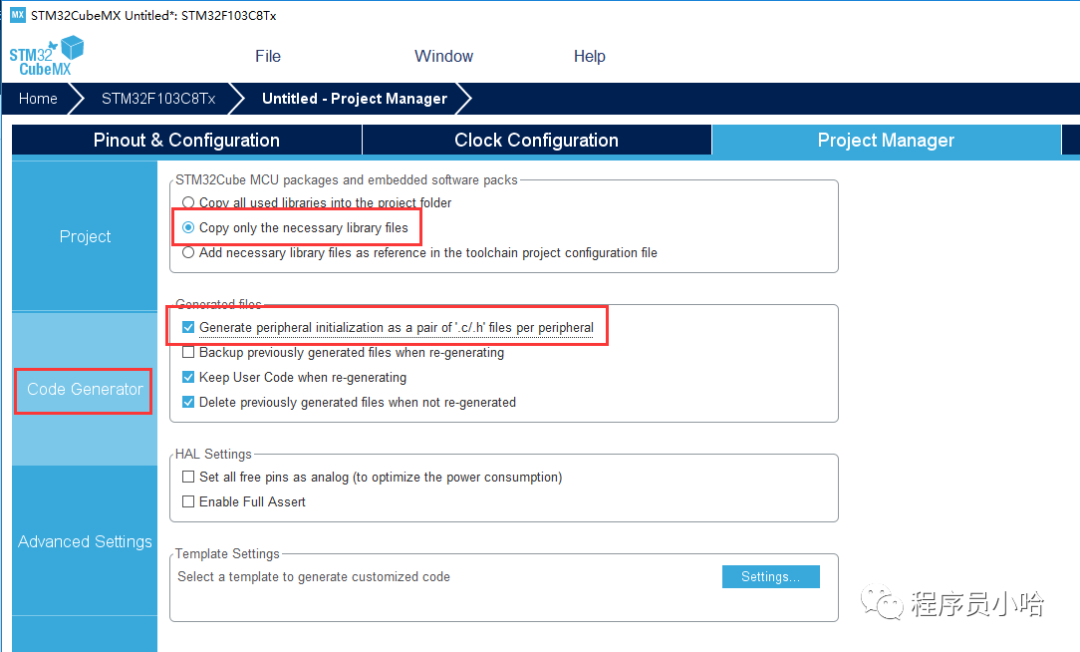

• 工程設置：

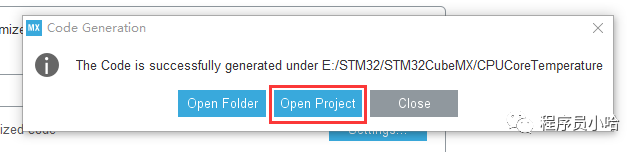

• 生成代碼

串口1實現printf輸出重定向

• 打開Keil5工程：

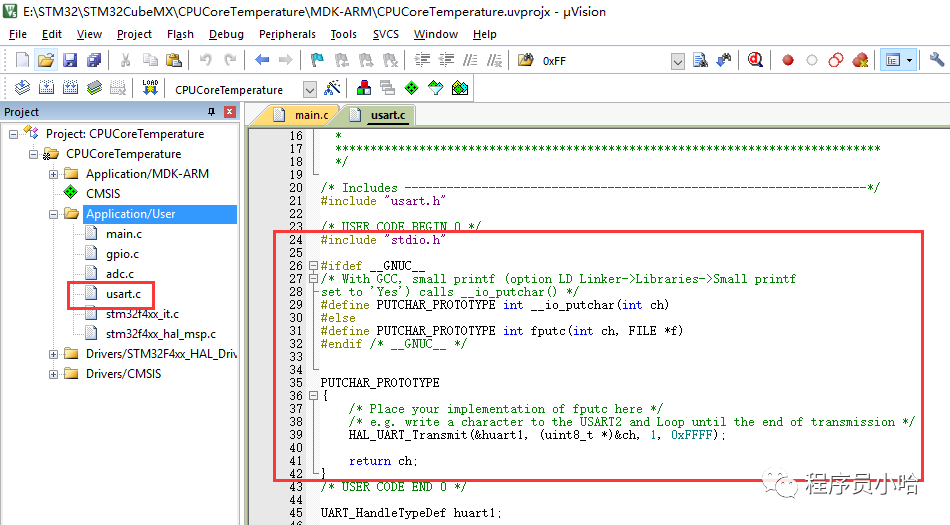

• usart.c文件中添加如下代碼：

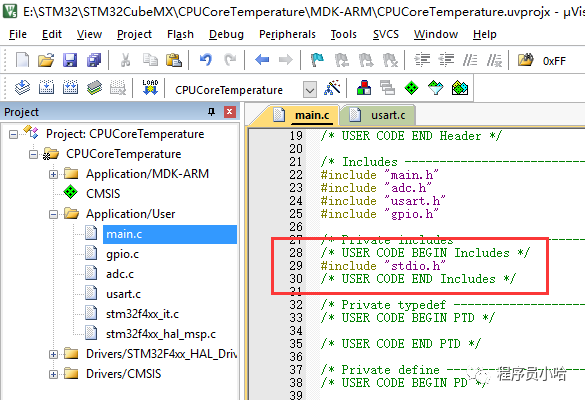

• main.c文件中添加引用的頭文件，注意添加位置。

添加代碼

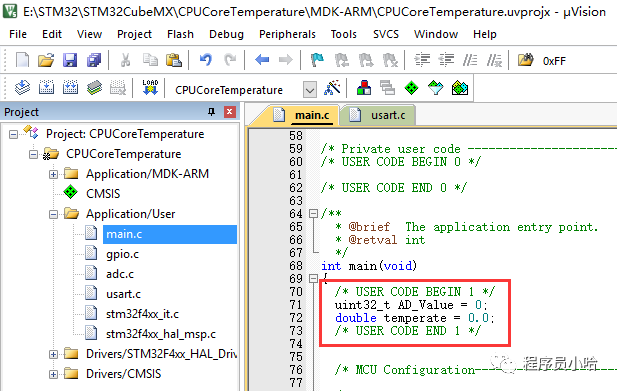

• 定義變量

其中，變量AD_Value為保存內置溫度傳感器對應ADC的AD值，變量temperate為保存當前CPU芯片溫度。

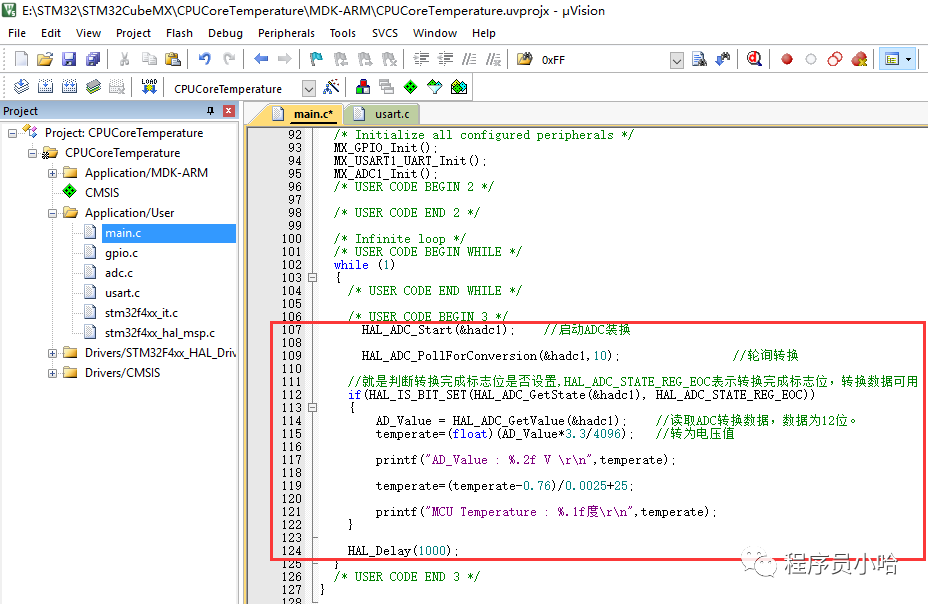

• 添加代碼

ADC值獲取的語句：

HAL_ADC_Start(&hadc1);

HAL_ADC_PollForConversion(&hadc1,10); if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
{
 AD_Value = HAL_ADC_GetValue(&hadc1);
 temperate=(float)(AD_Value*3.3/4096); //轉為電壓值 }

printf打印輸出結果的語句：

printf("AD_Value : %.2f V \r\n",temperate); printf("MCU Temperature : %.1f度\r\n",temperate);

將電壓值轉為溫度值的語句：

temperate=(temperate-0.76)/0.0025+25;

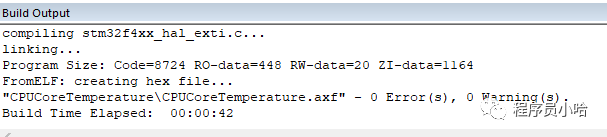

• 編譯，沒有錯誤：

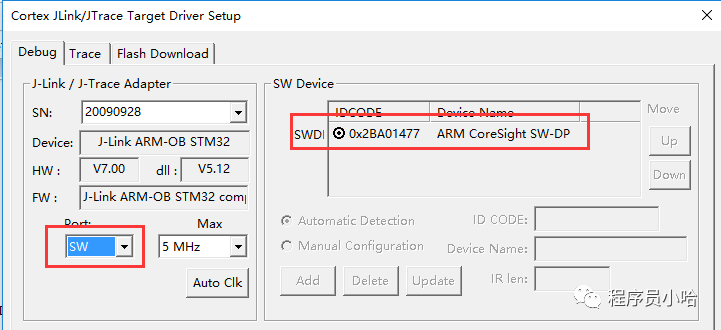

• 配置JLINK下載程序方式為SW：

• 點擊“Settings”設置如下：

• 確定之后，點擊下面1處進行工程編譯，然后點擊下圖2處進行程序下載。

下載程序之后，重新上電，發現串口助手上有當前電壓和轉化后的溫度值打印出來。

其實我們可以看到，利用單次獲取的ADC的值計算溫度，這個溫度值不是很穩定，實際使用的時候，可以多次獲取電壓值，然后取平均值能稍微穩定些。

這個溫度值僅適合作為內核溫度的一個參考使用。

總結

至此，通過兩篇網文，分享了使用STM32CubeMX創建工程并獲取CPU芯片溫度的全部過程，大家可以照著做一下哈。
