STM32CubeMX是ST公司新推出的一個配置工具，直接由圖形界面簡單配置下，就能生成初始化代碼，并對外設做了進一步的抽象，讓開發人員可以只專注應用的開發。

STM32CubeMX有愛他的，有嫌棄他的，不過STM32CubeMX的出現的確簡化了硬件的初始化過程，降低了入門的難度，配合HAL庫，使工程復用更容易。學習STM32的人多少要接觸一下，自己喜歡不喜歡，用用才知道。

后臺網友詢問，如何使用STM32CubeMX設計代碼框架，然后實現CPU內置溫度傳感器測量CPU芯片溫度，然后以串口輸出輸出芯片的溫度值，數據更新周期1000ms。

為了實現上面的需求，我們首先要對STM32CubeMX進行簡單的了解，下面我們從0到1，僅用4行代碼實現LED閃爍功能。明天我們在本文的基礎上，再求得CPU芯片溫度。

下載并安裝STM32CubeMX

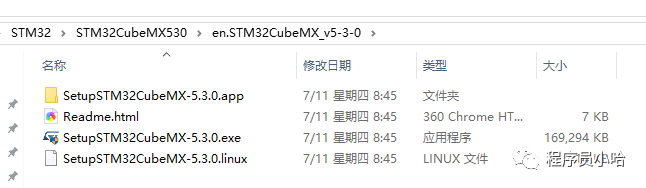

本文使用的STM32CubeMX版本為5.3.0：

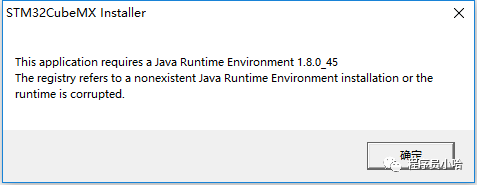

雙擊安裝程序之后，彈出如下對話框：

由于 STM32CubeMX 軟件是基于 JAVA 環境運行的，所以需要安裝 JRE （Java Runtime Environment）才能使用。

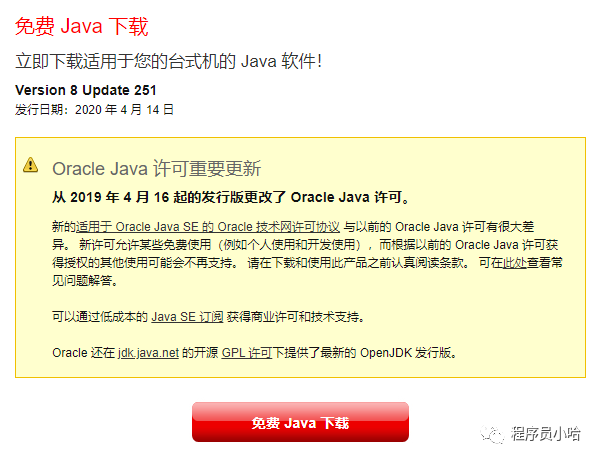

點擊“確定”之后，彈出Java的下載鏈接：

https://www.java.com/zh_CN/download/

下載之后，下一步默認安裝即可。

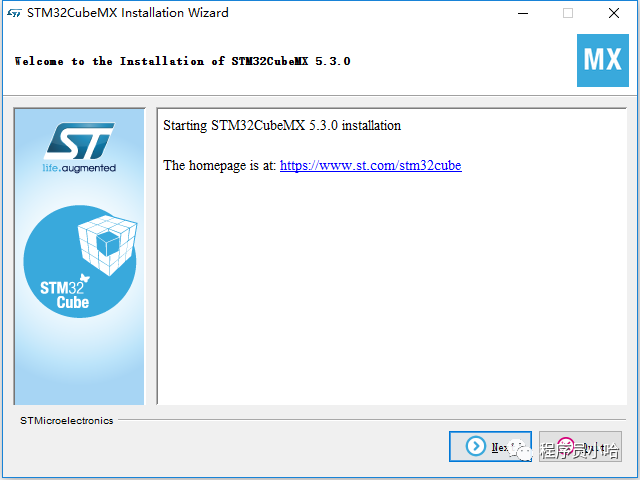

安裝完JAVA環境之后，再次雙擊“SetupSTM32CubeMX-5.3.0.exe”即可以順利安裝了。

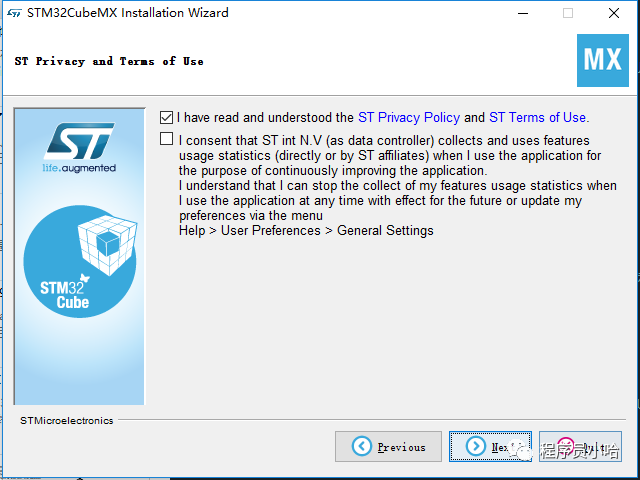

勾選第一個即可，第二個選項是是否同意ST公司收集你的個人使用信息等。

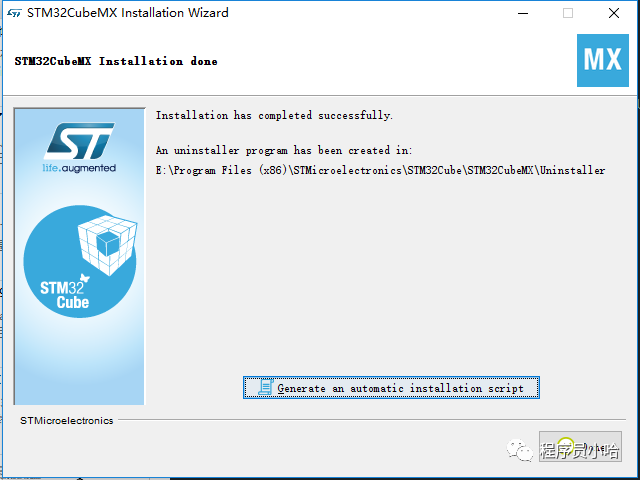

一路下一步，直至出現下面界面，完成STM32CubeMX的安裝。

安裝HAL庫

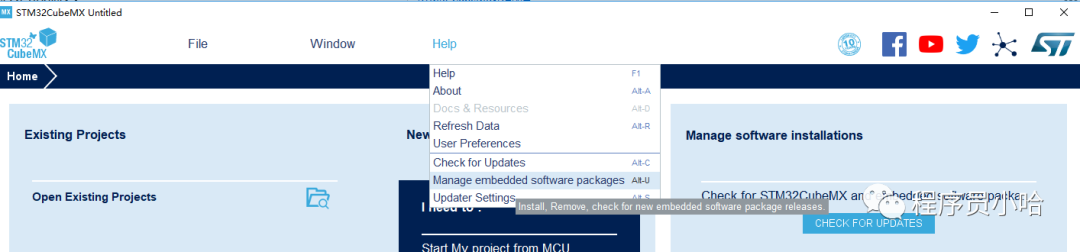

打開安裝好的 STM32CubeMX 軟件  點上面的Help -> Manage embedded software packages 。

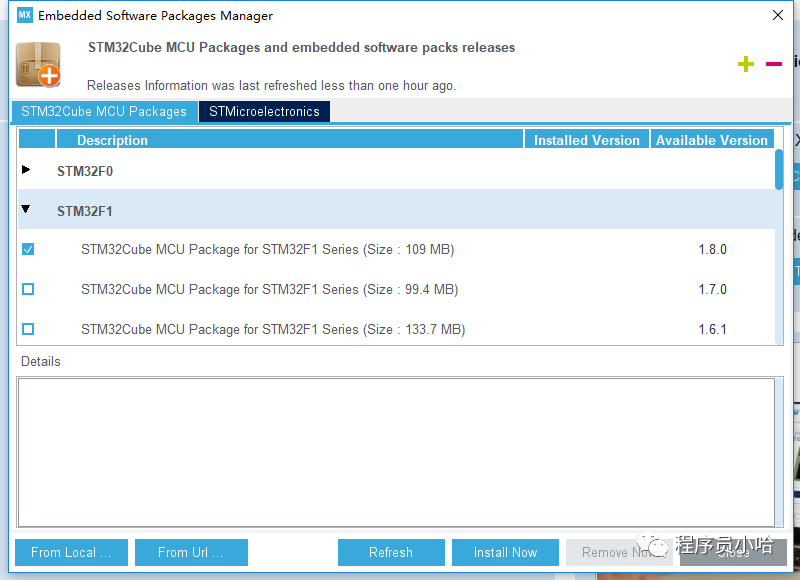

選擇我們會使用的軟件包，我們選擇的是STM32F1。

創建工程

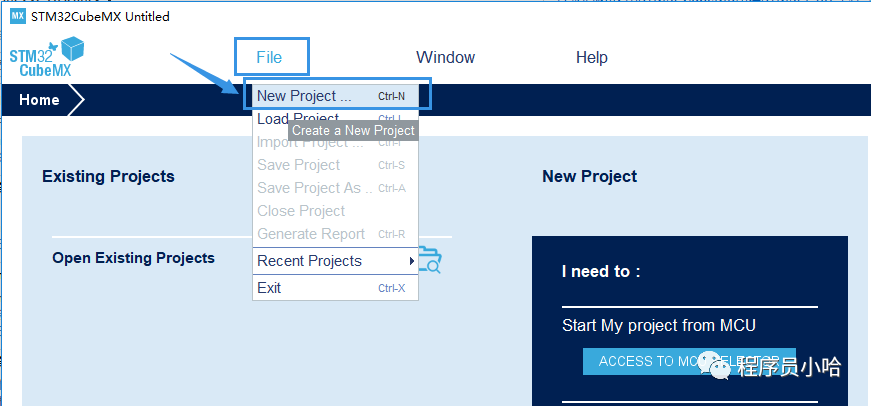

• 新建工程：

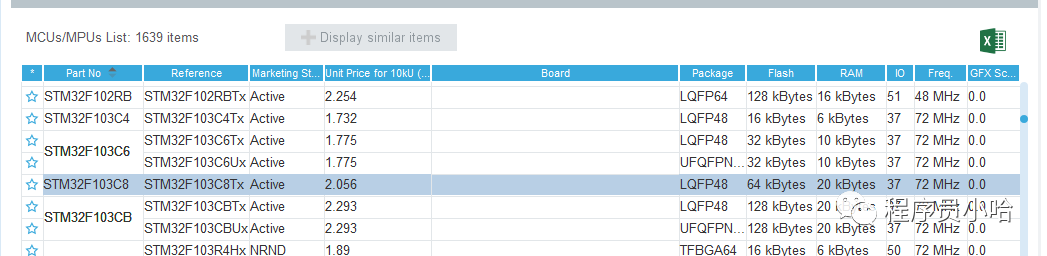

• 選擇對應的MCU：


• 雙擊選擇的MCU，進入配置界面：


  配置RCC，使用外部晶振如圖所示：

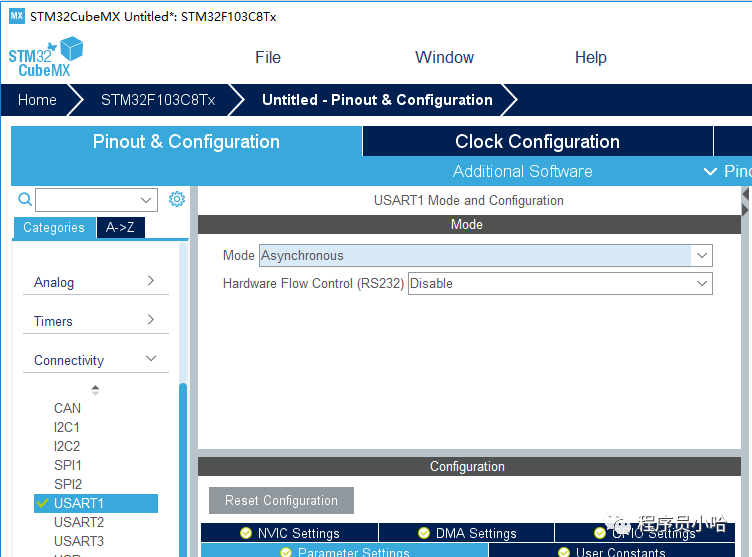

• 配置USART1（本例程其實不需要配置串口），模式為異步，不使用硬件流控。

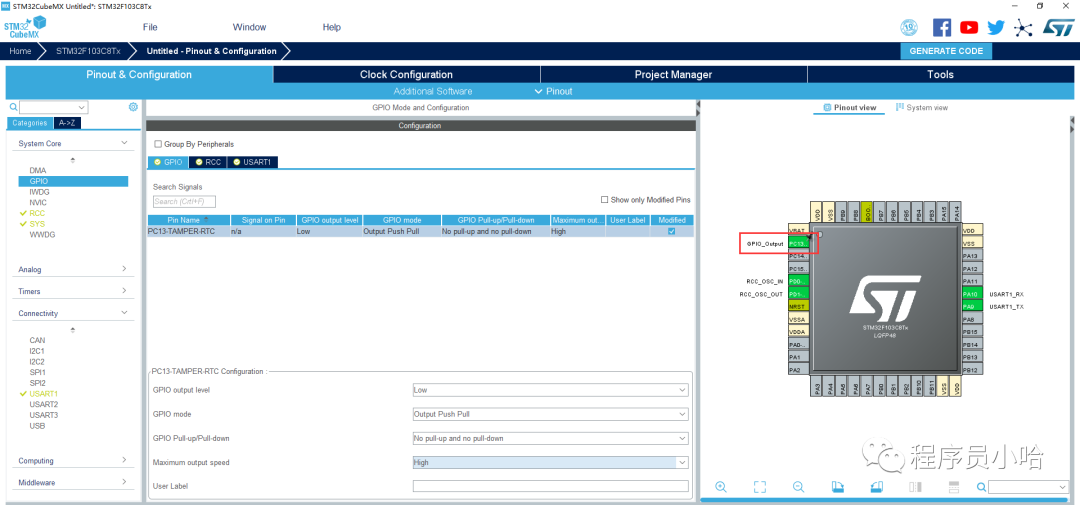

• 配置GPIO，本例使用STM32的核心板上的PC13驅動LED：

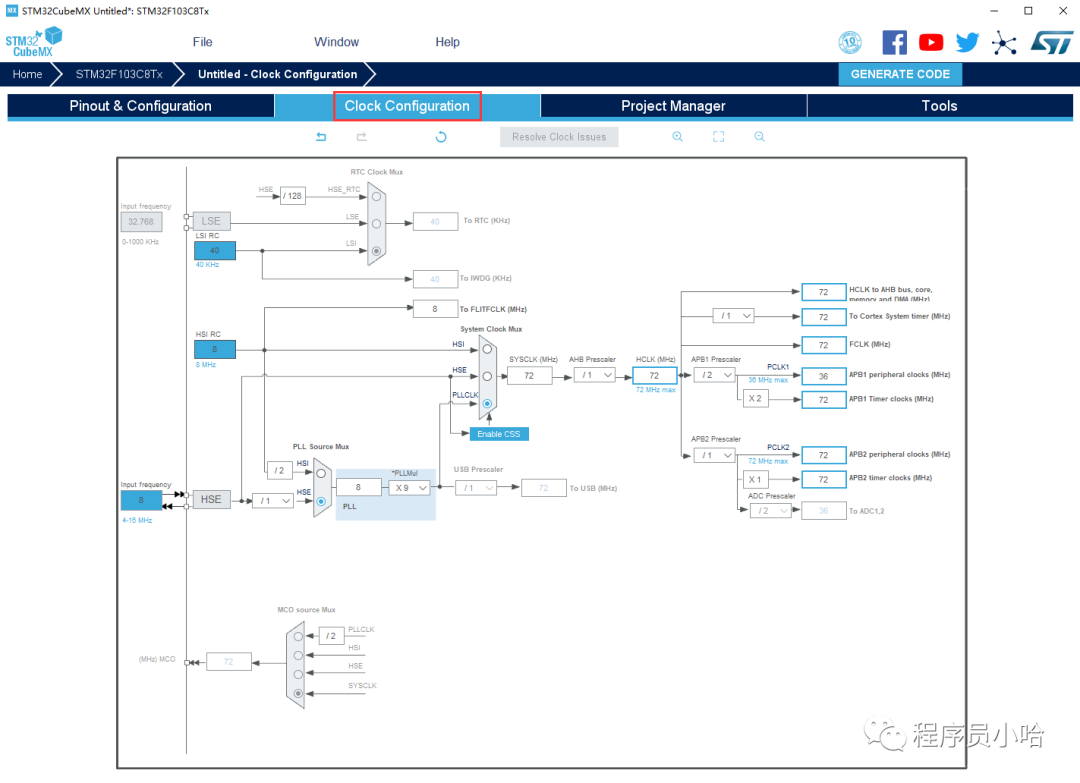

• 時鐘樹配置：

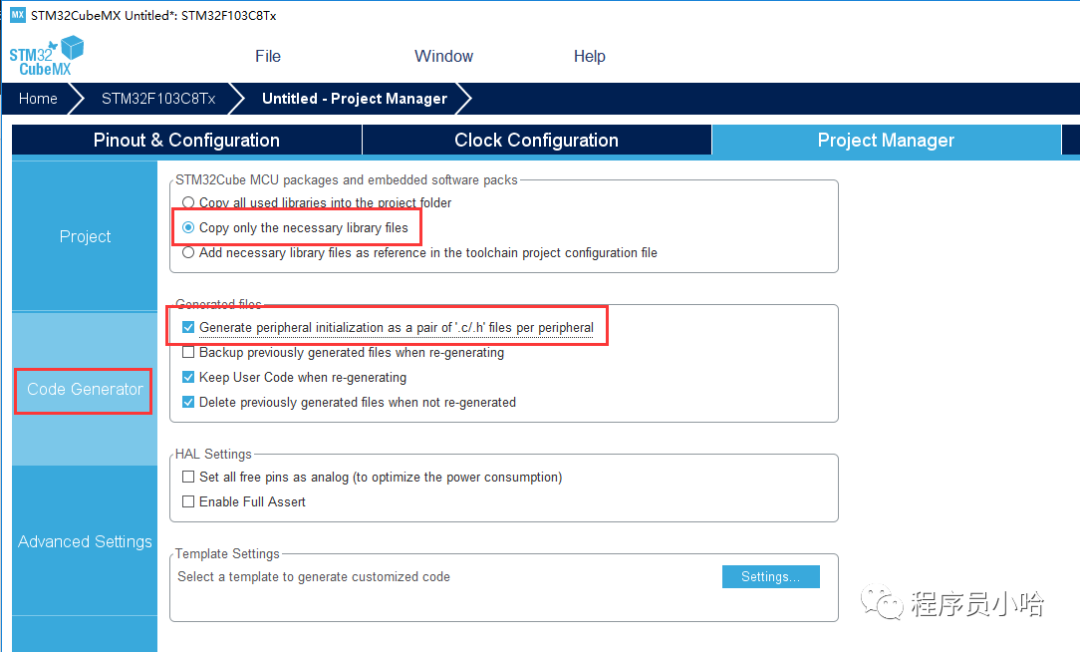

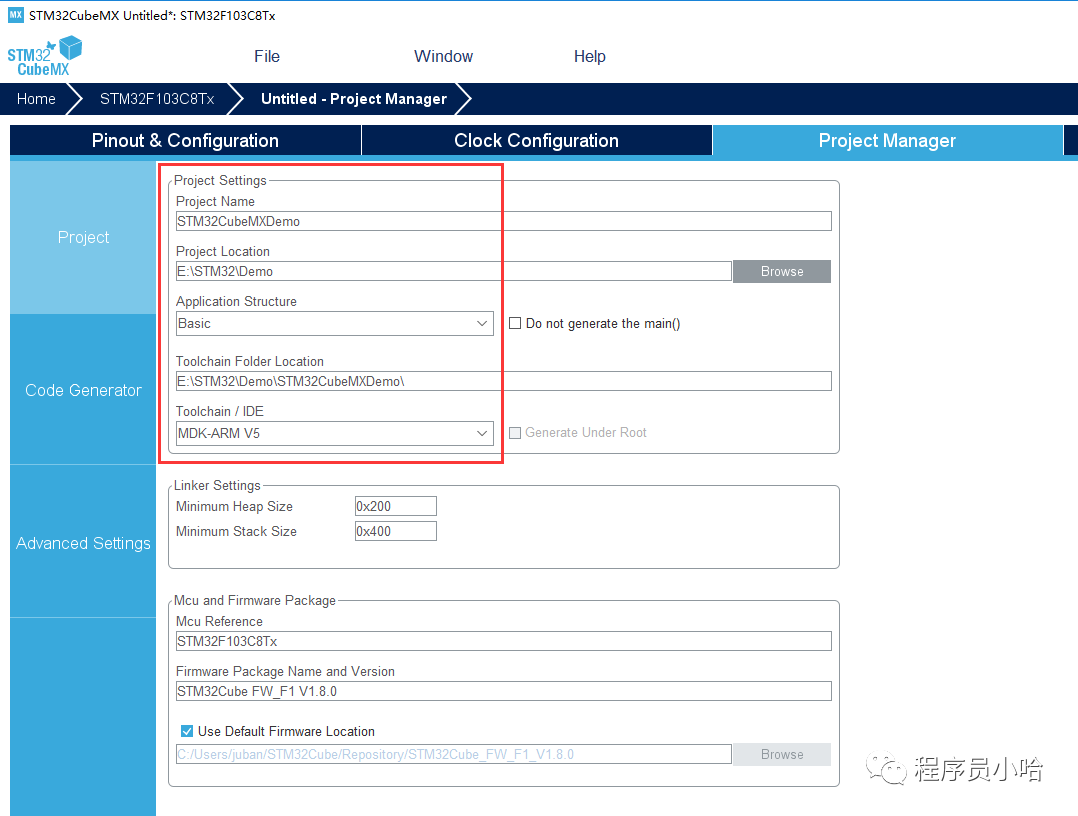

• 工程設置：

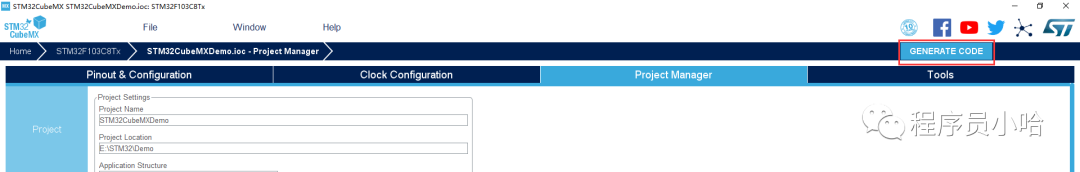

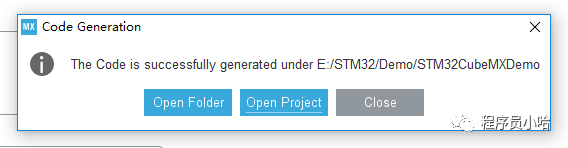

• 生成代碼：

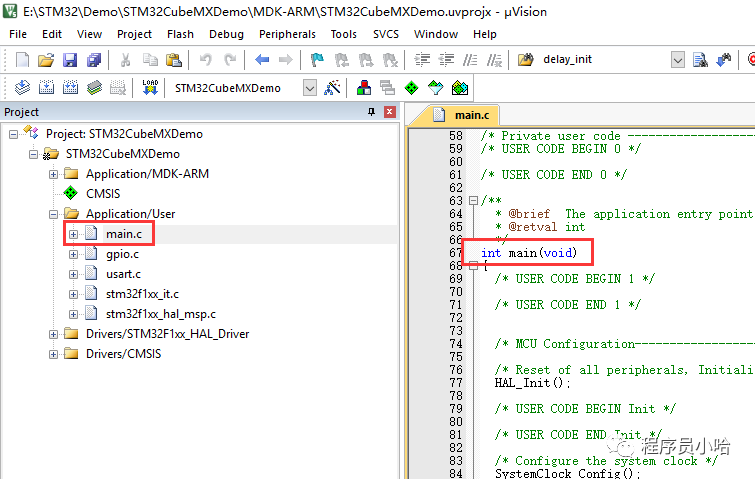

• 打開Keil5工程：

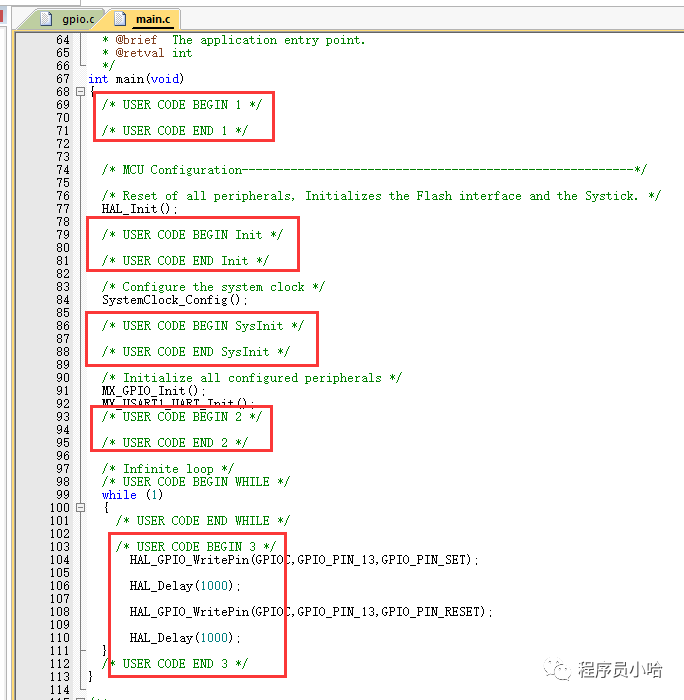

• 添加四行代碼：

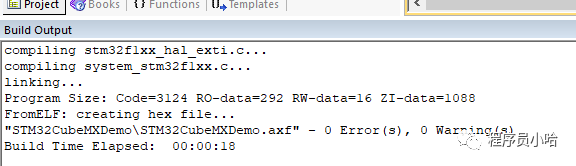

• 編譯，沒有錯誤：

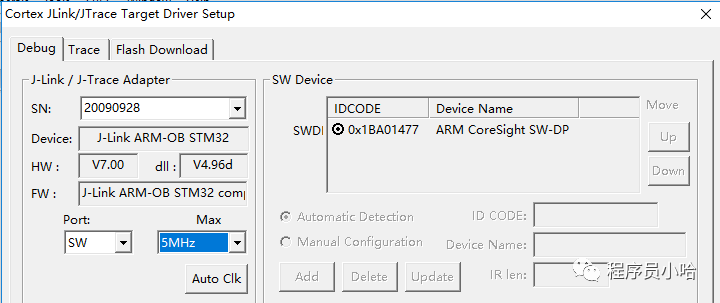

• 配置JLINK下載程序方式為SW：







  點擊“Settings”設置如下：







• 確定之后，點擊下面1處進行工程編譯，然后點擊下圖2處進行程序下載：







下載程序之后，重新上電，發現核心板上的LED綠燈開始閃爍了。

總結

• 測試結果

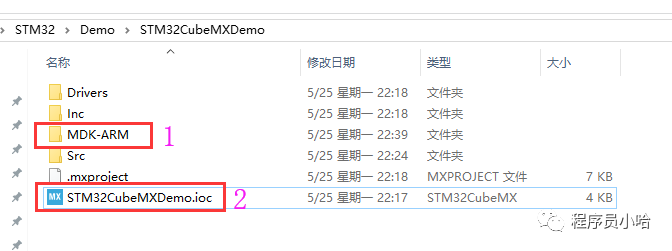

• 最后生成的工程目錄結構如下：




其中文件夾1為Keil5的工程文件所在目錄；
文件2為STM32CubeMX生成的工程文件，雙擊此文件可以隨時修改工程配置。

• 編寫Keil代碼的時候，注意代碼存放位置，應該放在成對的USER CODE BEGIN 和USER CODE END之間，放錯位置，改動STM32CubeMX工程設置之后，代碼可能會丟失。
