PWM必須面對的一個挑戰是通過濾波使數據流中的動態AC部分實現衰減,同時保留其平均DC值。在整個輸出序列范圍內,經典PWM的最低頻率分量F/N也是最大的,因此最難衰減。幸運的是,這篇設計實例引入了一個簡單的技巧,可以緩解這一挑戰。

經典脈寬調制器(PWM)所發出的重復序列,包括H個連續高邏輯電平(1),后跟L個連續低邏輯電平(0)。每個高電平和低電平都持續一個時鐘周期T=1/F(Hz)。所得到的占空比可定義為H/N,其中N=H+L個時鐘周期。N通常是2的冪,但N可以是任何大于0的整數。PWM必須面對的一個挑戰是通過濾波使數據流中的動態AC部分實現衰減,同時保留其平均DC值。在整個輸出序列范圍內,經典PWM的最低頻率分量F/N也是最大的,因此最難衰減。幸運的是,這篇設計實例引入了一個簡單的技巧,可以緩解這一挑戰。
在討論這個技巧之前,有必要快速回顧一下其他交流能量緩解技術,所有這些技術都像經典技術一樣,采用某種計數器作為其驅動引擎。我?guī)啄昵白x過的一種方法涉及N=2M-1個狀態的M位偽隨機序列生成器,其每個位都連接到數字比較器的一個輸入[1]。剩余的輸入以數字W表示。當生成器的數量小于W時,比較器輸出1;否則,輸出0。當對發生器計時時,結果是W個1、N-W個0以及W/N占空比的隨機數據流。所得到的“白噪聲”頻譜性質比傳統PWM的F/N主要分量更容易濾除。一些SAM D Microchip微控制器(MCU)的硬件中內置了更有效的緩解措施[2]。這些PWM修改了8位經典PWM序列的2X個連續周期,以產生長度為2X+8的更長重復序列。這里X=4、5或6。對于K/2X+8的占空比,0≤K<2X+8,每個八位序列至少具有K/2X個1的整數部分。將剩余的K取2X的模個1盡可能均勻地分布在2X八位序列中。結果是經占空比調制的八位序列的長序列,其在生成的最低頻率F/2X+8 Hz處和附近具有非常少的頻譜能量,其中大部分在F/28處和附近,因此濾波問題得到很大簡化。這些方法的硬件支持并不總是可用。幸運的是,大多數MCU都可以輕松實現上述技巧,其描述如下。一旦N=2、3或4…多達28個(甚至216個)狀態計數器驅動PWM的初始設置完成,無需軟件干預的“設置(占空比)即不管”的PWM操作就近在咫尺。當占空比確實需要改變時,將所需的H值寫入輸出比較寄存器(OCR)即可。在大多數情況下,兩個具有獨立占空比的PWM可用,通常由同一計數器驅動??紤]一下利用這些功能組合可以實現什么目標。在一個示例中,可以將計數器配置為N=16。PWM的占空比可為1/16、2/16、3/16,一直到15/16。剩余狀態將為0/16或16/16。兩個PWM輸出由兩個電阻按1:16的比例串聯組合連接。在這兩個電阻的連接處,有24×24=28種可能的平均值,就像單個PWM呈現28種不同狀態一樣。影響交流衰減的最簡單的方法是在該結點和地之間連接一個電容器(圖1是完整電路的示例。)

圖1:實現交流衰減最簡單方法的完整電路,其中電容器連接在PWM輸出端的兩個電阻器的結點與地之間。

但這種技術和傳統PWM都可以受益于具有更多數量的電阻器和電容器的更復雜的網絡,甚至還可以選擇使用運算放大器來緩沖結果。運算放大器還可以實現包含復極點對的濾波器,而不是僅限于實極點,否則實極點是唯一可獲得的極點。前一種類型能更有效地最小化濾波器穩定時間和殘余交流能量大小的乘積。(早期的設計實例“Optimizing a simple analog filter for any PWM”中已經給出了這樣的一個例子。)我使用ATmega16 MCU來實現圖1電路。盡管可以使用更高的時鐘頻率,但我將F設置為1MHz。PWM 1和PWM 2配置為以兩種不同的模式運行:作為前面所述的具有獨立值輸出的兩個四位單元,以及作為具有相同輸出的八位單元。這對于兩種操作模式就能保持相同的R-C濾波器時間常數。表1列出了每種模式的OCR重復序列。

表1:四位和八位PWM模式用于生成圖2波形的OCR值。

圖2給出了兩種模式之一的示波器捕獲波形;兩種模式的屏幕截圖無法區分,分辨率約為18mV。必須在R1-R2-C1結點和負直流電壓之間連接一個額外的電阻(未顯示)。在不影響R1-R2比率的情況下,這會將波形的電壓移至接近地的電壓,以便示波器可以以高分辨率顯示它。

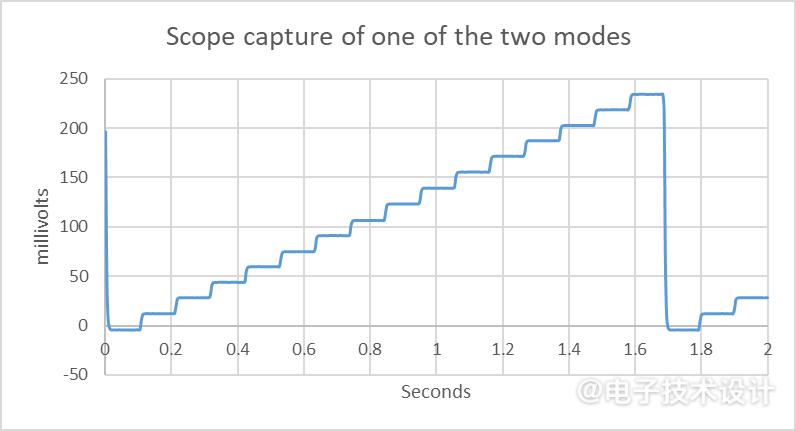

圖2:通過對表1中列出的四位和八位PWM模式的OCR進行編程而生成的波形。這兩種模式的結果看起來相同,因為示波器會以200ms/div掃描速率平均交流能量。

兩個四位PWM的頻率均為F/16=62.5kHz;八位PWM的頻率為F/256=3.90625kHz。該代碼大約每100ms更改一次OCR寄存器。在圖2的掃描速率下,示波器濾除了PWM交流信號,并將其替換為平均值。在隨后的圖中,示波器以更快的掃描速率顯示了它們的峰峰值幅度。圖3顯示8位PWM的電壓為120mV,而圖4顯示4位PWM的電壓僅為7.5mV。

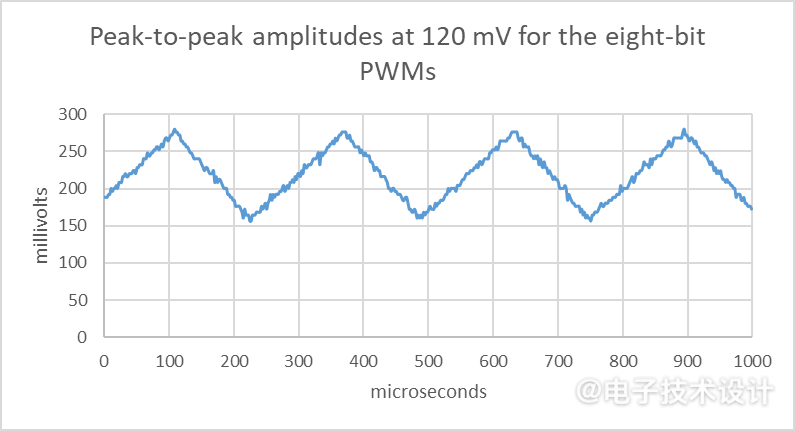

圖3:圖1電路中八位PWM電容器兩端的交流能量。

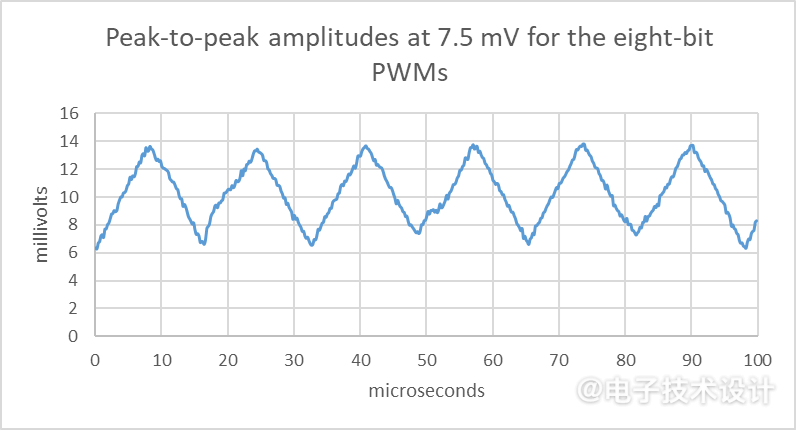

圖4:圖1電路中四位PWM電容器兩端的交流能量。四位PWM的周期和幅度比八位PWM小16倍。

兩種模式的步進分辨率均為18mV,四位峰峰值噪聲在不到半步的情況下接近最佳。所有更多的交流信號衰減都會不必要地增加1ms半步穩定時間。在1/16頻率下峰峰值為120mV(6.7步)時,八位PWM實現幾乎無法使用。必須將電容器值增加到15μF,將相關的穩定時間增加15倍,才能滿足雙四位PWM方法的能量衰減性能。本示例中采用的方法非常強大。通過一對8位PWM與比率為256:1的0.1%電阻互連,(雙八位)16位PWM可具有比傳統16位單元更容易濾除(容易256倍)的交流輸出。小于N=216或28級的PWM分辨率也可以實現,同時減少PWM周期并簡化相關的濾波要求。甚至還有帶三個或四個PWM的MCU,其輸出可以與合適的電阻網絡相加。Christopher Paul在通信行業多個工程職位上工作了40年。
