升級后的簡易LED顯示屏，保留了相同的界面，但增加了更多功能···

圖1這種設計思路展示了如何輕松地“讓老樹開新芽”，以及如何在之前發布的簡易LED顯示屏上添加一些新功能。

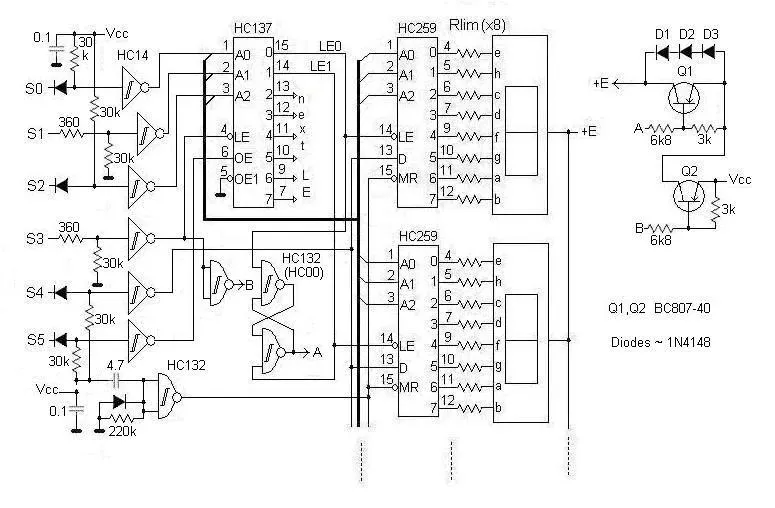

圖1 升級后的簡易LED顯示屏，保留了相同的界面，但增加了更多功能。

盡管某些控件具有附加功能，但設計保留了相同的界面。

該設計的新特點包括：

• 由主機μP識別顯示器；

• 亮度控制(有2級或更多級)；

• 由于對環境電噪聲不太敏感，因此接口電纜更長；

• 保護IC免受Vcc損失；

• 上電時重置顯示(所有部分均亮)；

• 可以熄滅發光；

• 一些附加功能，可用于進一步修改或用于外部應用；

• 當然，還有為真正的行家準備的PWM。

如果有多個設備共享同一插槽，主機μP可以通過讀取位S5…S0并將結果與代碼110101進行比較來識別該顯示器。靜態亮度有2個級別(盡管可能還有更多級別)。級別按顯示器數字編程的順序選擇：從對應于LE0的數字，到對應于LE1的數字，或相反的順序。該選擇由控制BJT開關Q1(BC807)的RS觸發器保存。從LE1到LE0的序列將RS觸發器的輸出設置為A=0，并且BJT Q1被激活。這對應于全亮度。從LE0到LE1的序列將RS觸發器的輸出設置為A=1，因此BJT開關Q1關閉，LED接收的電流減少。可以使用相同的原理向接口添加更多功能。

接口的算法：

0.初始/顯示狀態：S3=0，S5=1，其他引腳無關緊要；更改顯示屏上的數據所需的步驟為：

1.設置數字地址：S2..S0=address；

2.S3=正通脈沖0-1-0以鎖存地址；

3.在S2..S0上設置一個段地址；

4.設置D的值：如果該段必須為ON，則S4=1；如果為OFF，則S4=0；

5.S5=負通脈沖1-0-1，鎖存D的值；

6.對另一段重復從(3)開始，當所有段都完成后，此時仍有未處理的數字轉到(1)。

7.關閉發光：S3=1，S5=1因此，要獲得PWM，您只需在保持S5=1的同時調節S3即可。圖2中的電源開關更加簡單，功耗也更低。

圖2 電源開關比圖1所示的BJT開關更簡單且功耗更低。

它使用雙配電開關TPS2092代替BJT開關。如果遇到過載或短路，該電路還能限制電流。

注意：

–在這種情況下，您必須將Vcc限制為最大值5.5V；

–PWM會受到開關2.5ms典型上升時間的一定限制。
