隨著技術的不斷進步，新型功率器件如碳化硅（SiC）和氮化鎵（GaN）因其優異的性能被廣泛應用于各種電子設備中。然而，這些器件在長期連續使用后會出現老化現象，導致性能退化。如何在短時間內準確評估這些器件的老化特性，成為行業關注的焦點。

目前，針對功率器件的老化測試主要包括多種不同的測試方式。其中，JEDEC制定的老化測試標準（如HTGB、HTRB、H3TRB和功率循環測試）主要針對傳統的硅基功率器件。對于新型的SiC等功率器件，AQG-324標準進一步要求增加動態老化測試，如動態柵偏和動態反偏測試。

這些傳統測試方法大多采用單一應力條件對功率器件進行加速老化，并通過測試某一特定指標來了解器件的老化情況。然而，由于應力條件的單一性，這些方法在老化測試過程中難以全面評估器件的性能。特別是在面對新型功率器件時，傳統的單一應力測試方法可能無法發現潛在的缺陷問題，從而無法準確預測器件在實際使用中的長期可靠性。

新型老化測試方法：高溫工況老化測試（HTOL）

為了更全面地評估功率器件的老化特性，高溫工況老化測試（HTOL）逐漸受到功率器件測試工程師的關注。HTOL通過將功率器件放置在實際的電源電路中，模擬其在工況狀態下的工作條件。通過連續的硬開關或軟開關電路施加應力進行老化測試，HTOL能夠提供更加接近真實使用場景的老化效果，從而更準確地反映器件在綜合應力條件下的表現。

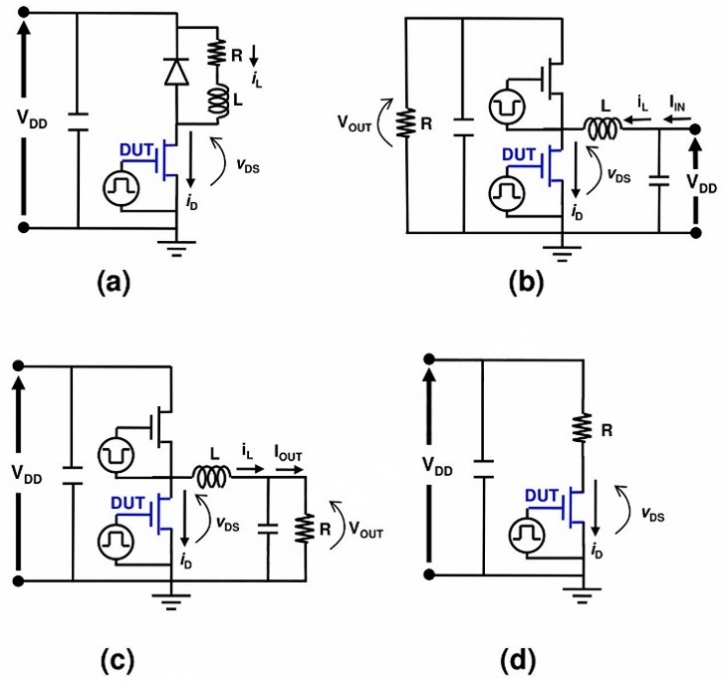

以硬開關老化為例，參考JEP182標準給出的幾種HTOL測試拓?fù)浣Y(jié)構，被測器件可以在電路中分別處于硬開關、軟開關和阻性負載開關組成的不同拓?fù)潆娐方Y(jié)構中。這種測試方法能夠更全面地模擬器件在實際應用中的工作狀態，從而更有效地評估其長期可靠性。

以上圖為例，電路結構類似雙脈沖形式，在上管回路中加入功率電阻，用來在續流階段消耗電感能量，以保證在連續開關過程中的電流平衡。由于電感L的能量在電阻R上耗散掉，因此電阻R會大量發熱，導致在大功率測試條件下需要使用大尺寸的散熱片，導致電路體積增大，并嚴重限制電路運行的總功率，無法讓芯片工作在高壓和大電流的條件下。

為了提高老化效率，增強老化過程中的應力條件，讓功率器件工作在更接近真實場景的條件下，我們可以進一步改進測試電路。為了降低散熱，提高電路工作效率，我們將老化電路中的電阻負載去除，通過使用電感負載，讓功率器件工作在硬開關條件下，同時避免能量轉變?yōu)闊崃亢纳ⅰ?/span>

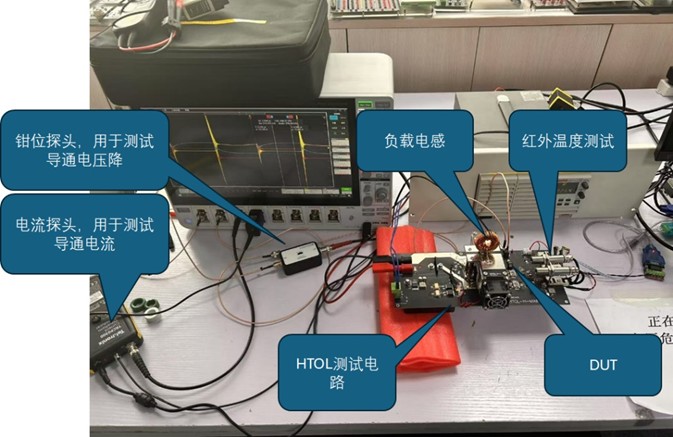

我們可通過控制四個功率器件開關的先后順序，使Q1/Q4工作在連續硬開關條件下，Q2/Q3工作在續流狀態，從而實現無電阻負載的連續硬開關電路。我們以量芯微650V GaN HEMT器件為例，進行HTOL測試，開關頻率控制在100KHz。在連續因開關過程中，使用示波器（泰克公司）、高壓電源（EA 1500V高壓直流電源）、鉗位測試探頭（湖南欄海電氣，小于100ns穩定時間），測量功率器件在到通過程中的導通電阻變化趨勢，了解功率器件的老化過程。

實際測試案例與結果分析

以量芯微650V GaN HEMT器件為例，進行HTOL測試。測試中，使用泰克公司的示波器、EA 1500V高壓直流電源和湖南欄海電氣的鉗位探頭，測量功率器件在開關過程中的導通電阻變化趨勢。通過控制功率器件開關的先后順序，實現無電阻負載的連續硬開關電路。測試結果顯示，在61小時的測試過程中，GaN器件與CREE公司的SiC MOSFET的動態導通電阻基本保持穩定，未出現明顯抬升。進一步提高測試電壓至520V后，經過245小時的測試，動態導通電阻出現緩慢上升，但整體仍保持在合理范圍內。通過線性擬合，可預測器件在特定條件下的連續工作壽命。

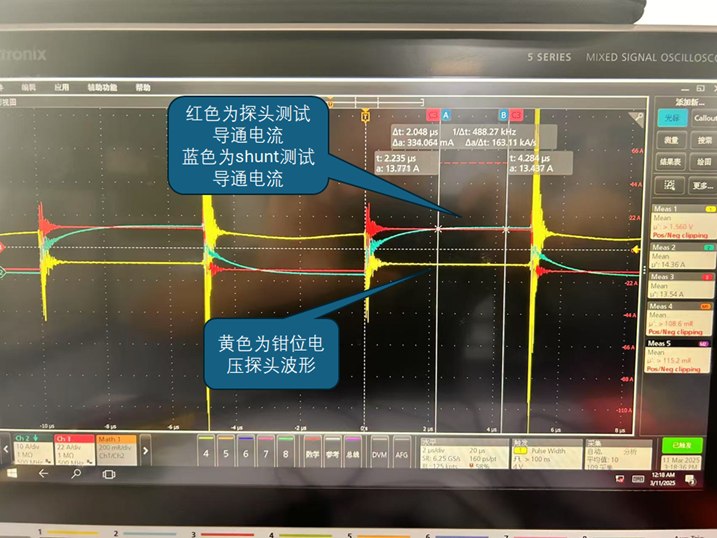

下圖為使用泰克MSO58B系列示波器測試動態導通電阻波形，我們通過導通電壓與導通電流相除，得到特定位置的動態導通電阻阻值。經過長時間測試后，可以看到動態導通電阻的相對漂移情況。

在測試過程中，功率器件連續硬開關會產生開關功率損耗導致自身發熱，為了避免發熱導致的結溫變化影響功率器件特性改變，我們通過外加紅外溫度測試的方式，監控器件殼溫，并通過風扇散熱建立控溫閉環回路，確保長時間工作時功率器件的結溫穩定。

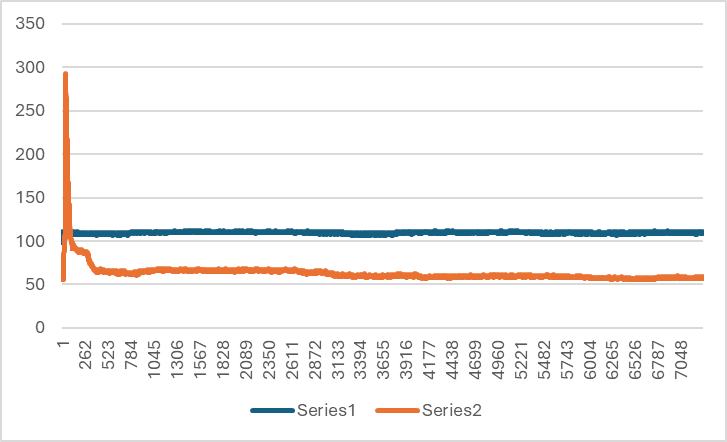

第一次測試中，我們選擇量芯微TO-247-4封裝的GaN功率器件與CREE公司的C3M0040120D（1200V/66A）SiC MOSFET進行對比測試，測試條件一致，均為器件殼溫80℃，開關頻率100KHz，工作電流15A，工作電壓400V。在61小時的測試過程中，我們比對兩種不同類型器件的動態導通電阻變化曲線，如下圖所示（縱軸為導通電阻，單位是毫歐）：其中藍色曲線為CREE SiC器件動態導通電阻測試結果，約為110毫歐。紅色曲線為GaN器件動態導通電阻測試結果約為54毫歐，曲線最前面的脈沖尖峰是測試過程中調整測試參數導致的。在同樣時間段內，兩顆器件的動態導通電阻基本保持穩定，測試過程中均未出現明顯的抬升。

在上述老化過程中，直流電源輸出電壓400V，直流電流小于100mA，測試過程中單顆器件的系統直流功耗不到40W，相比傳統HTOL老化電流，大幅度節省了電源功耗，降低測試成本。

為了進一步提高老化速度，看到更加明顯的老化效果，第二次測試中我們選擇工作電壓作為老化加速因子，將測試電壓從400V提高至520V，其他測試條件不變，再次進行測試。HTOL總運行時間增加為245小時，共記錄29100個動態導通電阻測試結果，每個測試結果的時間間隔為30s。

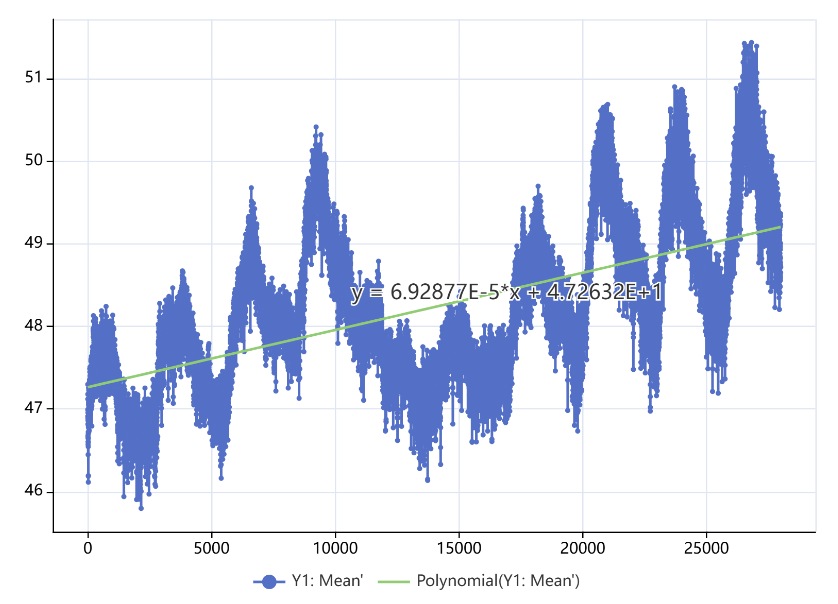

上圖中顯示了在大約10天的連續測試中，其中縱軸數據為動態導通電阻測試結果，橫軸為測試樣點序號，被測功率器件的動態導通電阻變化曲線如圖中所示。由于測試環境中晝夜溫度的變化對測試電路的影響，導致測試結果中出現周期性的起伏波動，但長期趨勢可以看出動態導通電阻在緩慢上升。與下圖同期北京天氣數據對比，可以看到起伏規律基本相同，可以確認環境溫度對測試結果會產生一定影響。

通過對測試結果的數據進行線性擬合，可以得到動態導通電阻上升的斜率約為6.93*E-5。假設功率器件動態導通電阻上升30%時，器件壽命達到極限。那么按照520V，15A，器件殼溫80℃，50%占空比的測試條件下，器件連續工作壽命可以達到1724小時。考慮到該器件的實際工作電壓為400V，在正常工況下的連續工作時間會遠長于這個數值。

通過實際測試數據，可以看出量芯微提供的650V高壓GaN器件在老化特性上與SiC器件基本達到了同樣的品質水平，當工作電壓提升至520V時，可以看到導通電阻雖然出現緩慢提升，但仍可以保持較長的工作壽命。通過類似HTOL老化測試方法，可以幫助我們?cè)谳^短的時間內了解新型功率器件的老化過程和性能退化情況，幫助研發和設計工程師快速改進設計，提升產品性能。

泰克創新實驗室：助力功率器件測試與評估

泰克創新實驗室V2.0經過全面升級，設備更新且測試能力大幅提升，能夠滿足第三代半導體功率器件的多樣化測試需求。此次升級涵蓋了GaN器件開關測試、動態導通電阻測試、SiC功率器件的短路測試和雪崩測試，以及更全面的靜態參數和電容參數測試系統。此外，實驗室還引入了全新的可靠性測試系統，專注于第三代半導體功率器件的性能評估。

實驗室特別引入了高溫度操作壽命（HTOL）測試方法，能夠模擬器件在實際工作環境下的老化過程，通過高溫加速器件退化，快速獲取老化特性數據。這些數據不僅具有較高的說服力，還能為產品的保修期限和維護計劃提供重要指導。HTOL測試還能預測器件在特定工作條件下的預期壽命，幫助設計者在產品開發和優化過程中做出精準決策。

泰克創新實驗室致力于為客戶提供精確的評估和專業的指導，幫助他們快速改進設計，提升產品性能。如果您想評估第三代半導體器件性能，驗證所選功率器件是否符合產品設計要求，歡迎免費預約泰克先進半導體開放實驗室https://scrm.tek.com.cn/p/4fa9d，體驗專家指導下的精確評估服務。
