人工智能（AI）正在全方位改變我們的生活，從智能音箱到智能汽車，每一項AI應用的背后，都離不開強大芯片的默默支撐與高效運轉。然而，隨著AI計算需求暴增，芯片設計正面臨巨大挑戰：如何在性能、能效和安全之間找到平衡，同時精準契合客戶的定制需求并快速推向市場？領先的計算平臺公司Arm近期發布了《芯片新思維：人工智能時代的新根基》行業報告。從AI芯片設計的趨勢和挑戰，到Arm的技術創新，再到安全防御和生態系統的構筑，Arm解決方案工程部執行副總裁Kevork Kechichian圍繞該報告與媒體分享了AI時代芯片設計的新方向。

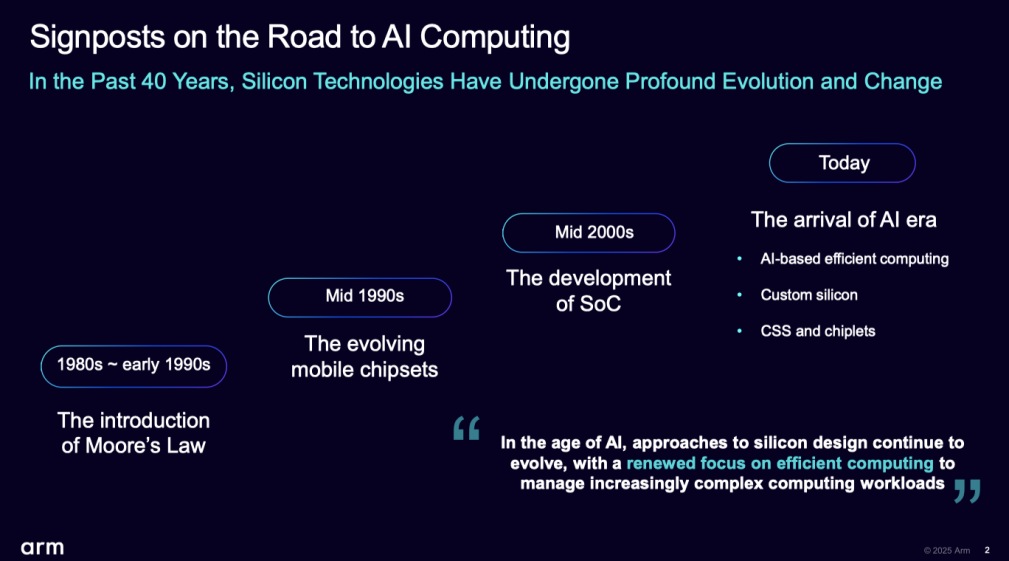

報告指出，通過摩爾定律實現半導體縮放的傳統方法已達到物理與經濟的極限，產業正轉向創新的替代方案，如定制芯片、計算子系統 (CSS) 以及芯粒 (chiplet)，以持續提升性能與能效。如何應對AI時代的芯片設計難題？芯片設計的未來是什么？且看Arm的洞察與解析。

一、AI推動芯片革新，聚焦能效與可持續性

想象一下，訓練一個AI模型需要消耗相當于幾百戶家庭一年的電量——這就是AI計算的現實。隨著AI應用從云端走向手機、汽車等邊緣設備，芯片設計正迎來大變革。

該報告指出，步入AI時代，定制芯片正在被全行業廣泛采用，芯粒技術也在加速崛起。同時，行業協作越來越緊密。芯片設計不再是單打獨斗，IP提供商、晶圓代工廠、封裝廠都在聯手創新。這種“團隊作戰”讓芯片開發更快、更高效，通過標準化接口讓不同模塊無縫連接。

但AI芯片設計并非一片坦途。AI工作負載的計算需求極大，需要大量電力與能源資源來支持其運行。一大挑戰是如何實現算力和能效的平衡。對此，Kevork表示，首先需要從最底層出發，從晶體管層開始，與晶圓代工廠緊密合作，確保晶體管在功耗和性能方面實現優化，無論是動態功耗還是漏電功耗；再來是架構層面，對CPU以及各類處理引擎的指令集進行針對性優化；然后向上進入整個結構中的更高層級，從系統級芯片(SoC)設計、封裝到數據中心等方面進行優化。在此過程中，關鍵要點在于對數據及其傳輸過程的保護，降低在內存之間傳輸數據所消耗的電力；最后，在支撐大型數據中心運行的軟件層，實現智能負載均衡，即針對AI的不同方面進行處理上的優化，并合理分配工作負載，盡可能減少不同節點之間的數據傳輸。

此外，定制芯片的開發成本非常高。開發一顆新芯片需要大量人力和計算資源。而且，客戶希望芯片盡快上市，開發團隊也面臨著產品上市時間的壓力。如何能夠有效降低開發投入并加快產品上市時間？Kevork分享到，最基礎的方法就是從平臺的角度出發，識別可復用的模塊與資源，并確保定制工作是在已有基礎上進行，無需一切從零開始。

AI推理在設備端的加速落地也為行業帶來了新挑戰，比如如何在智能手機、物聯網等端側設備上實現高性能、高能效的計算。Kevork強調，AI推理運算需要獨特的技術開發路徑——從計算子系統到SoC框架的專用架構設計，再到實現這一切的軟件體系。主要的架構差異在于對帶寬和數據傳輸?shù)年P(guān)注，這些系統需要針對推理工作負載和高帶寬進行優化，以滿足不斷增長的需求。

關于在云端進行模型訓練與在邊緣設備上運行推理的趨勢，Kevork表示，一旦模型在云端利用海量數據集完成訓練，就可以進行優化，使其能夠運行在較小的服務器，甚至是邊緣設備上，從而提升數據傳輸效率和整體性能。

二、應對AI時代芯片設計挑戰的 “組合拳”

Arm作為計算平臺的領頭羊，拿出了一套應對AI時代下芯片設計挑戰的“組合拳”。

持續發展計算子系統 (CSS)

Arm Neoverse CSS 經過驗證的核心計算功能以及靈活的內存與 I/O 接口配置，加快了產品上市進程，帶來顯著的優勢。它在確保軟件一致性的同時，為 SoC 設計人員提供了靈活性，使其能夠基于 CSS 周?chē)略龆ㄖ谱酉到y(tǒng)，以打造差異化的解決方案。微軟、智原科技和 Rebellions 等公司展示了 CSS 如何實現定制芯片的快速開發，同時保留了系統級優化的靈活性。這種方法不僅降低了開發門檻，還讓芯片和軟件更兼容，幫客戶在競爭激烈的市場中搶占先機。

聚焦異構計算

基于 Arm 架構的 CPU 正成為GPU 和 TPU 等 AI 加速器的理想搭檔——既能高效管理數據流和通用計算任務，又能應對工作流程中遇到的瓶頸。Kevork表示，該范式中的 CPU、GPU 和 TPU 能夠支持不同的工作負載。上述所有處理器都可以作為 AI 推理的處理引擎，被部署到 Arm 合作伙伴所開發的 SoC 中。

與此同時，大型 AI 模型的訓練通常依賴高性能 GPU，而 Arm 的高能效處理器則非常適合在端側和數據中心執行推理任務。而在可擴展性方面，Arm 架構支持 CPU、GPU 與專用加速器的無縫集成，這對于打造優化的 AI 系統至關重要。

推進芯粒技術的標準化

先進的封裝技術和工藝推動了芯粒的發展。這些技術允許多個半導體晶粒的堆疊和互連，在提升性能和能效的同時，開創了現代芯片設計的可能性，如晶粒間接口以及新的 2.5D 和 3D 封裝解決方案。理想情況下，芯片廠商無需重新設計一款芯片，只需添加更多芯粒以增加算力和性能，甚至可以升級現有芯粒，從而更快地將新產品推向市場。與此同時，生產更小的芯片還有助于提高良率，并減少制造過程中的浪費。

但芯粒也有難題：不同模塊之間該怎么通信？Arm的答案是標準化。Arm 推出的芯粒系統架構 (Chiplet System Architecture, CSA)，旨在對各個芯粒之間及在整個系統內的通信方式等多個方面實現標準化。此外，Arm 攜手合作伙伴共同推動 AMBA CHI 芯片到芯片互連協議等倡議的落地實施，確保來自不同供應商的不同芯粒通過一個統一的接口協議來確保芯粒之間的互操作性。

Kevork強調，過去標準化常被視為放棄自身的 IP 或競爭優勢。但如今，鑒于系統的高度復雜性以及合作模式的演變，標準化變得尤為重要——所有參與方都將從中獲得多重益處。

三、加強應對AI時代的安全威脅

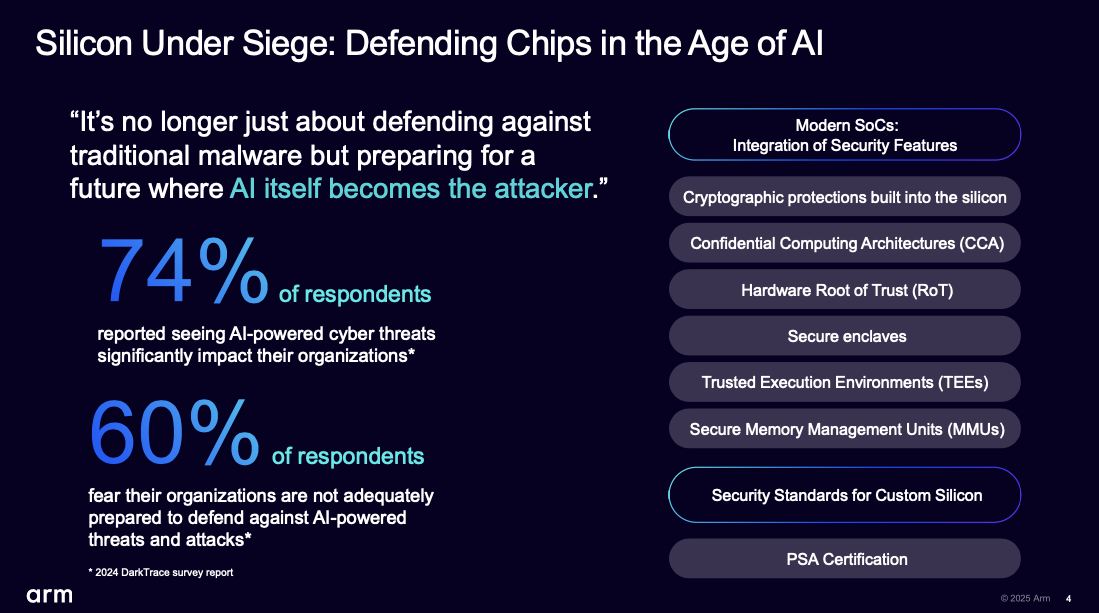

安全威脅隨著 AI 技術的發展也在同步演進，其中 AI 驅動的網絡攻擊為各行各業帶來新的挑戰。報告指出，當前行業面臨的安全挑戰不僅在于防御已知威脅，還在于打造出強大的安全功能，以適應并抵御日益復雜的 AI 驅動型攻擊，同時保持系統的性能和可靠性。

當談及如何確保芯片在復雜多變的網絡環境中的安全性時，Kevork 表示，Arm 正在通過構建多層級的軟硬件防護體系，提升防御能力。比如，Arm 在芯片中直接集成加密技術，并結合經 AI 強化的安全監測系統，使現代 SoC 架構能夠抵御傳統攻擊與新興的威脅。

事實上，AI 本身也正日益成為抵御安全攻擊的有力助手。通過基于網絡的監測與先進的代碼分析，AI 驅動的技術能夠以人類難以企及的速度和規模識別可疑行為，并發現潛在漏洞。Arm 正在最大限度地發揮這一優勢。

此外，快速發展的定制芯片在顯著提升性能優化的同時，對安全性提出了更高要求。Arm 推出的 PSA Certified 已成為安全芯片設計領域的黃金標準。通過對安全啟動、加密服務以及更新協議等方面制定全面的要求，PSA Certified為芯片制造商提供了清晰的路線圖，使其能將安全機制深植于定制芯片解決方案的基礎架構中。作為對PSA Certified的補充，物聯網平臺安全評估標準 (SESIP) 為定制芯片的安全評估提供了結構化的方法。該標準深入剖析多個關鍵安全領域，涵蓋從安全初始化流程到敏感數據徹底清除的全過程，確保定制芯片在整個運行生命周期內始終保持其完整性與安全性。

寫在最后

AI時代，芯片設計就像一場高難度的平衡游戲：性能要強、能耗要低、安全要牢、開發要快。就像Kevork所說的，“計算的未來，尤其是AI的未來，取決于我們能否持續突破芯片技術的極限。”隨著新工藝節點需要更緊密的合作，芯片設計與制造之間的傳統界限正在逐漸消失。新的時代需要具備創造力、系統級思維，以及對能效的不懈追求。

此外，Arm強大的生態系統讓行業上下游擰成一股繩，共同推動AI技術落地?！癆rm深知高效且可擴展的計算架構在釋放 AI 潛能中的關鍵作用。通過與半導體生態系統中的合作伙伴持續協作，我們致力于應對能效、安全性和性能等根本性挑戰，定義計算的未來?！盞evork總結道。
