7段顯示組件

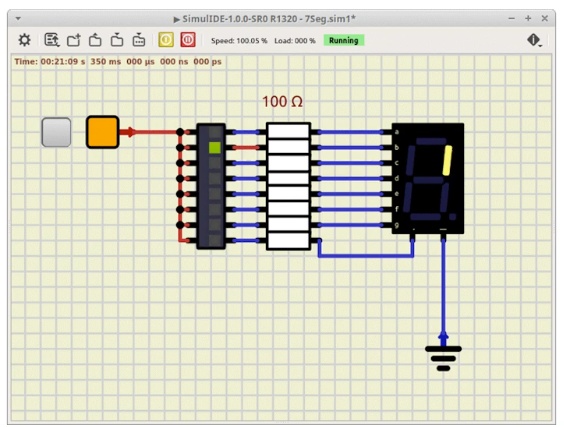

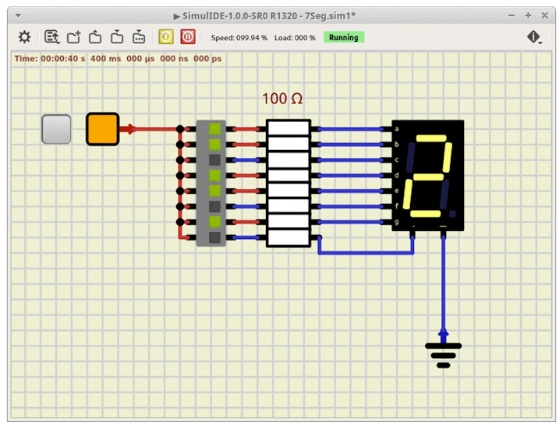

在面包板上構建該電路或使用模擬器軟件。紅色表示5v，藍色表示0v。在實際電路中，我們會使用示波器或電壓表。

看看顯示組件的每條引線是如何有字母a到g，帶點和-ve電源連接的。a引腳上的5v電壓打開顯示器的頂部條?這些通常被標記在物理設備上。

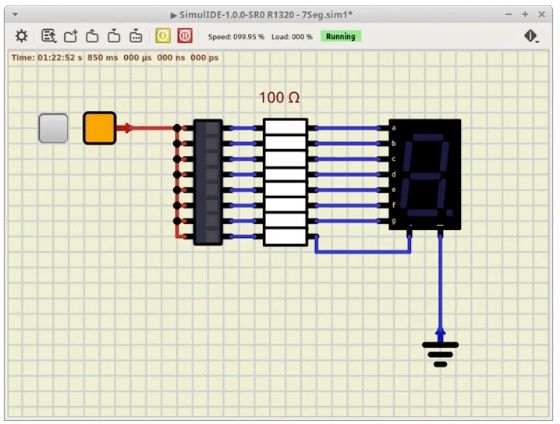

每段供電

按下開關，每次打開一段。第8個引線指向點，通常不包含代碼和連接。您的代碼可以在沒有連接的情況下使用點，但它不會顯示。

使數字

將這些片段組合成可見的數字。我們的演示代碼將為字母添加一些組合。

用計算機實現自動化

這不是我們想手工做的事情。這正是我們想要用程序自動化的東西。ATmega328是一個單芯片計算機，連接電源，它將運行任何程序在閃存。

C++軟件

ATmega328是Arduino Uno板中的處理器。我們可以用Arduino IDE用C++或C++語言編程。一個演示程序?qū)⒅皇褂梦覀冊诎迳系?2kB閃存中的2kB。

首先，我們必須安裝一個庫程序，它將添加知道如何與LED電路一起工作的代碼。

高級七段

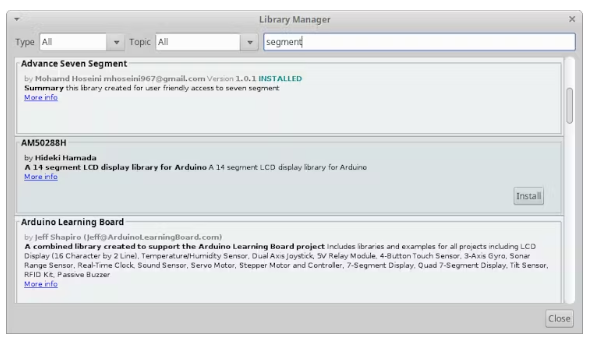

更新您的Arduino代碼庫并搜索Advance Seven Segment。有很多為這些顯示器編寫的軟件庫。這個很小。

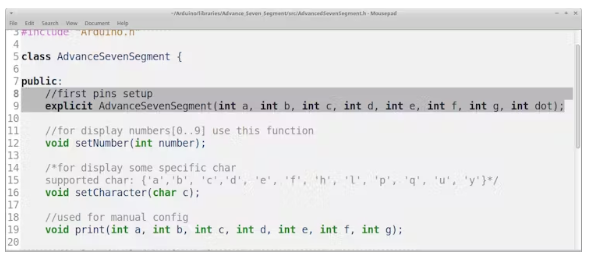

它添加了兩個源代碼文件，您可以打開并讀取、修改它們。頭文件是AdvanceSevenSegment.h，它為我們將要使用的函數提供了一個聲明。我們在代碼中包含了這個頭文件，并且這個庫中的函數可以在我們的草圖中使用。

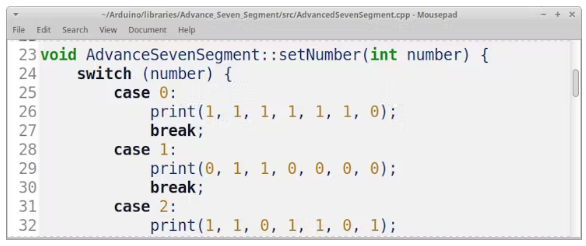

以及AdvanceSevenSegment.cpp，它提供函數定義。注意，1和0與輸出引腳上的5伏和0伏匹配。通讀源代碼可以了解程序的工作原理。它可以是可讀的。

這里展示了c++和面向?qū)ο缶幊痰脑S多原理。輸入的1和0成為數據對象，我們的LED段也是如此。

編程你的Uno板

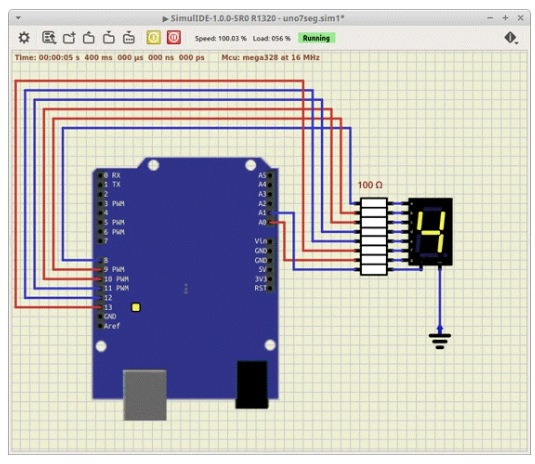

像你在圖中看到的那樣連接電線并上傳草圖。注意，當引腳13通電時，Uno板上的LED也會亮起。

代碼

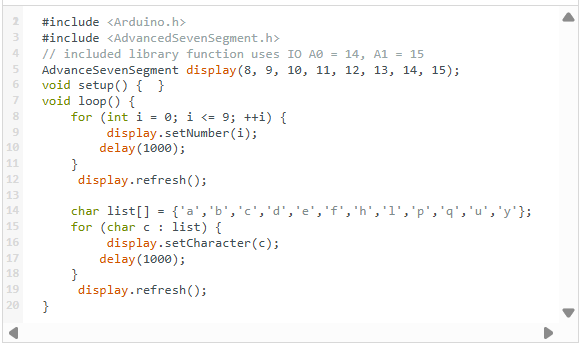

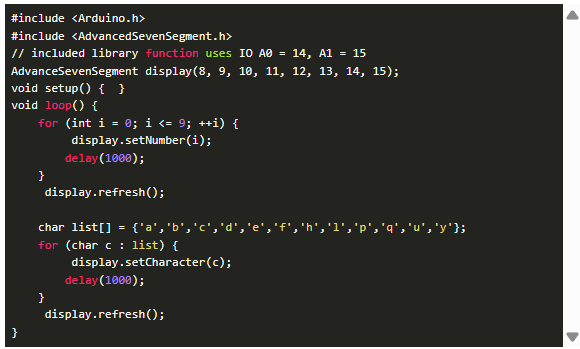

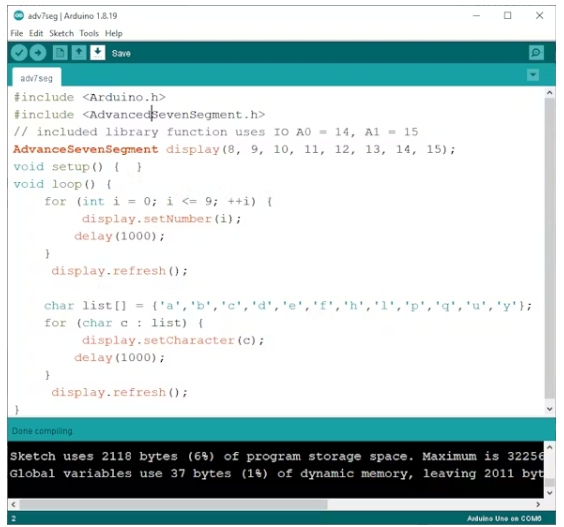

打開Arduino草圖并復制這段代碼。它需要包含的庫。顯示模塊循環通過數字0到9，然后在7段顯示上工作的一些字母數字。

關鍵的一行是數據對象構造函數AdvanceSevenSegment display(variables);取每個顯示段的1和0并計算是否打開每個顯示段的數學函數。

包含文件

前面我們看了庫頭和cpp代碼?；仡^查看頭文件和cpp源文件，了解程序如何將字母數字值轉換為電壓。

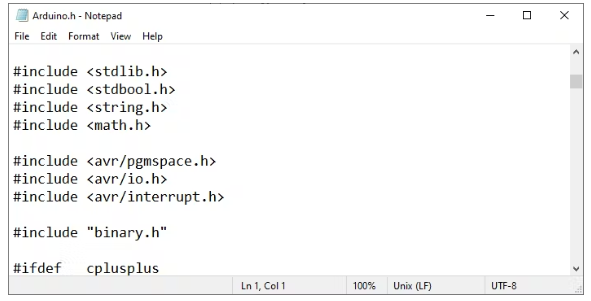

記事本打開這些文件。

我們寫#包括在我們的草圖，然后所有上述添加。位于另一個目錄中，“binary.h”位于同一目錄中。

那么，就這樣了?

不，才剛開始。這里我們只看到基本的7段LED組件。更多的電路組合涉及多個顯示器、附加接口和芯片。

我們的單個模塊在電路板上使用7或8個引腳。添加模塊不會以這種方式工作。為了處理所有的連接引線，有解決方案可以在2線上串行工作，或者減少連接到4引線BCD二進制編碼十進制。

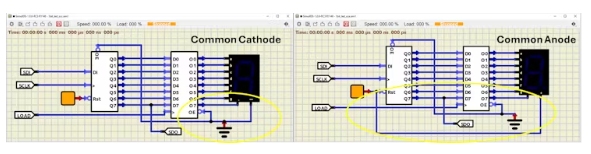

我們的模塊使用地面為我們所有的部分。我們在每條上加5v或3v來獲得光。這被稱為共享或公共陰極類型。其他公共陽極模塊被連接到一個共享的正極。我們可能需要翻轉我們的比特。

是創造性的。想象Uno將此草圖作為顯示驅動程序設備運行。我們的草圖是顯示驅動軟件。您可以使用串行端口功能來打印您選擇的消息。

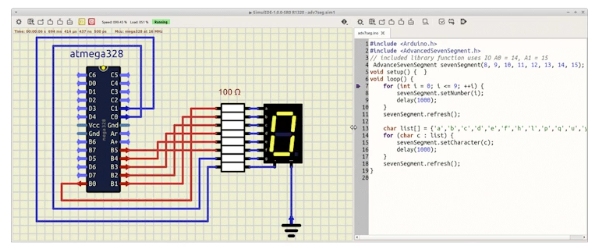

這個草圖很小。在較小的芯片上運行，比如ATmega8或atiny。物理上較小，我們只使用8個引腳。

查找7段的代碼和電路圖可能會很混亂，因為有太多的選擇。這個項目不是移位寄存器項目，它不是BCD，也不是串行接口。每個信號接口都是不同的。

這個項目是關于模塊有7段a， b, c, d, e, f, g。有時被稱為管，因為熱發光真空管是一種顯示技術。
