我們開始探索如何使用手勢識別和嵌入式機器學習來控制物理模型。我們的目標是展示如何利用這些技術來創造直觀、身臨其境的體驗，讓用戶以一種更自然、更免提的方式與模型或環境互動。

在許多情況下，傳統的交互方法(如按鈕或屏幕)可能會受到限制。通過結合手勢控制，我們使用戶無需觸摸就能與系統互動，增加了靈活性和可訪問性。這一概念適用于：

?智能建筑：對人類輸入做出反應的建筑或空間。

?交互式展覽：用戶可以通過簡單的手勢控制模型或顯示系統。

?公共空間：用于與技術的非接觸式交互，確保易用性和可達性。

它是如何工作的

手勢識別該系統使用帶有攝像頭的樹莓派5來實時檢測手勢。使用TensorFlow Lite模型進行有效的手勢分類。我們訓練模型識別特定的手勢：

?向左滑動：啟動模型左側的打開。

?向右滑動：觸發右側打開。

?T-pose：命令模型繞其中心軸旋轉。

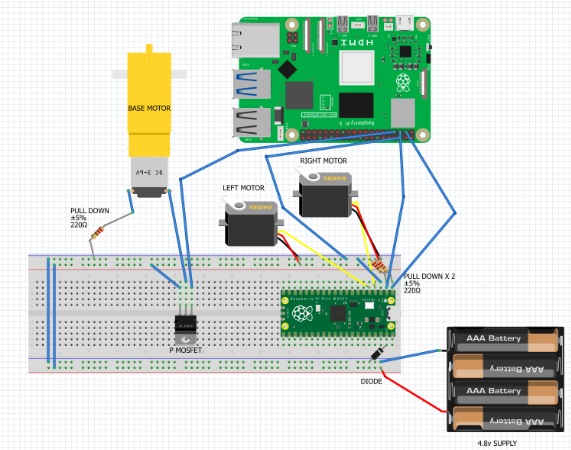

驅動(樹莓派Pico)樹莓派Pico作為伺服電機的實時控制器，對模型進行物理操作：

?兩個伺服電機控制著建筑左右兩側的開口。

?當檢測到t姿勢手勢時，一個中央伺服電機控制模型的旋轉。

?Pi 5(用于手勢檢測)和Pico(用于實時電機控制)之間的這種分工確保了系統以最小的延遲高效運行。

技術棧

樹莓派5：

?使用TensorFlow Lite運行手勢檢測模型，以實現高效的基于邊緣的機器學習推理

?使用OpenCV處理攝像頭輸入和檢測手勢。

TensorFlow Lite: TensorFlow的輕量級版本，針對樹莓派等邊緣設備進行了優化。它可以實現高效的實時手勢識別。

有限狀態機：跟蹤用戶手勢并解釋動作序列以確定適當?shù)哪Ｐ晚憫?yīng)。FSM確保動作只有在正確的手勢執行時才會發生。

樹莓派Pico：與伺服電機接口的微控制器，用于實時控制模型的運動。

伺服電機：控制模型打開和旋轉的物理執行器。這些都是通過樹莓派Pico供電和控制的。

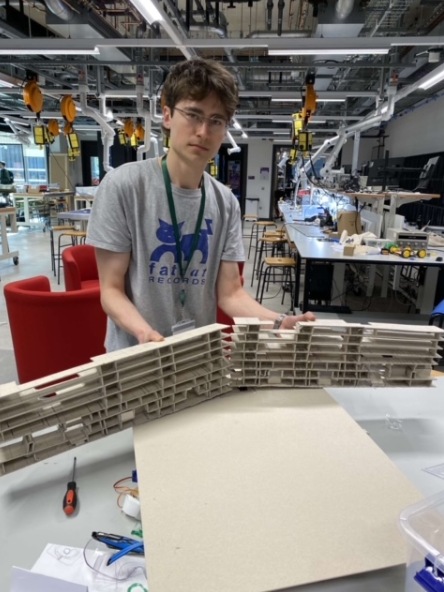

定制設計模型：UoM工程建筑模型是用泡沫板和3d打印部件手工制作的，以創建結構的功能表示。該模型設計有三個關鍵的移動部件：

?左側開口

?右側開口

?中心旋轉機構

我們學到了什么

嵌入式設備上的實時機器學習：使用樹莓派5進行實時手勢識別，與TensorFlow Lite配對，證明既高效又響應迅速。

伺服控制：管理樹莓派Pico的實時驅動和協調伺服運動是具有挑戰性的，但展示了使用低成本硬件創建交互式模型的能力。

手勢靈敏度和校準：微調手勢檢測需要反復測試，以平衡精度和響應在不同的照明條件和環境。

潛在應用

AURA項目展示了基于手勢的控制系統在各個領域應用的潛力：

互動展覽：博物館、科學中心和教育機構可以使用手勢控制模型來吸引游客，并以動手的方式展示復雜的系統。

智能建筑：這個概念可以演變成一個系統，用戶可以通過手勢控制建筑元素，比如百葉窗、窗戶甚至房間。

公共空間：在商場、公共交通或智能城市等環境中，用戶可以通過手勢與數字顯示器、模型甚至物理結構進行交互，從而減少了對物理接觸點的需求。

結論

AURA項目表明，機器學習和嵌入式系統可以無縫集成，以創建免提的交互式體驗。通過使用簡單的手勢來控制物理模型，我們提供了直觀的、響應式架構的未來一瞥。

我們相信這個項目只是一個開始，隨著進一步的發展，它可以擴展到智慧城市、無障礙技術和教育工具的應用中。

代碼

#include

Servo rightServo;

Servo leftServo;

const int ledPin = 25; // Onboard LED for Pico

const int rightPin = 2; // GP2 (physical pin 4)

const int leftPin = 3; // GP3 (physical pin 5)

const int inp1 = 0; // Right servo control (active HIGH)

const int inp2 = 1; // Left servo control (active HIGH)

// Servo states (FSM)

bool rightServoState = false; // false=0°, true=180°

bool leftServoState = false; // false=0°, true=180°

// Previous input states for edge detection

bool prevInp1 = LOW;

bool prevInp2 = LOW;

void setup() {

pinMode(ledPin, OUTPUT);

rightServo.attach(rightPin);

leftServo.attach(leftPin);

pinMode(inp1, INPUT); // pull low resistor, input from Pi5

pinMode(inp2, INPUT); // pull low resistor, input from Pi5

// Initialize

rightServo.write(0);

leftServo.write(0);

digitalWrite(ledPin, LOW);

}

void loop() {

// Read current inputs

bool currentInp1 = digitalRead(inp1);

bool currentInp2 = digitalRead(inp2);

// Right servo control (trigger on rising edge)

if (currentInp1 == HIGH && prevInp1 == LOW) {

rightServoState = !rightServoState; // Toggle state

if (rightServoState) { // If true, set to 90°

rightServo.write(90);

digitalWrite(ledPin, HIGH);

} else { // If false, set to 0°

rightServo.write(0);

digitalWrite(ledPin, LOW);

}

}

prevInp1 = currentInp1;

// Left servo control (trigger on rising edge)

if (currentInp2 == HIGH && prevInp2 == LOW) {

leftServoState = !leftServoState; // Toggle state

if (leftServoState) { // If true, set to 90°

leftServo.write(90);

} else { // If false, set to 0°

leftServo.write(0);

}

}

prevInp2 = currentInp2;

delay(10); // Minimal delay to prevent busy-waiting

}
