控制器局域網總線(CAN，Controller Area Network)是一種用于實時應用的串行通訊協議總線，它可以使用雙絞線來傳輸信號，是世界上應用最廣泛的現場總線之一。CAN協議用于汽車中各種不同元件之間的通信，以此取代昂貴而笨重的配電線束。該協議的健壯性使其用途延伸到其他自動化和工業應用。CAN協議的特性包括完整性的串行數據通訊、提供實時支持、傳輸速率高達1Mb/s、同時具有11位的尋址以及檢錯能力。

隨著CAN總線在各個行業和領域的廣泛應用，對其的通信格式標準化也提出了更嚴格的要求。1991年CAN總線技術規范(Version2.0)制定并發布。該技術規范共包括A和B兩個部分。其中2.0A給出了CAN報文標準格式，而2.0B給出了標準的和擴展的兩種格式。美國的汽車工程學會SAE在2000年提出了J1939協議，此后該協議成為了貨車和客車中控制器局域網的通用標準。CAN總線技術也在不斷發展。傳統的CAN是基于事件觸發的，信息傳輸時間的不確定性和優先級反轉是它固有的缺陷。當總線上傳輸消息密度較小時，這些缺陷對系統的實時性影響較小;但隨著在總線上傳輸消息密度的增加，系統實時性能會急劇下降。為了滿足汽車控制對實時性和傳輸消息密度不斷增長的需要，改善CAN總線的實時性能非常必要。于是，傳統CAN與時間觸發機制相結合產生了TTCAN(Time-Triggered CAN)，ISO11898-4己包含了TTCAN。 TTCAN總線和傳統CAN總線系統的區別是：總線上不同的消息定義了不同的時間槽(Timer Slot)。

電子送經卷取系統是紡織工藝流程的一個重要環節，其控制性能的優劣直接影響著工藝過程及織機的效率。然而，通信又是該系統的關鍵技術，使得電子送經卷取系統通信的設計受到國內外紡織公司(德國的百格拉，意大利的舒美特等公司)的高度重視，提出了多種設計方案。然而，中國用戶仍然面臨著劍桿織機送經和卷取系統的價格昂貴、操作復雜，數據傳輸效率低等問題。

CAN(控制器局域網)總線是一種有效支持分布式控制和實時控制的串行通信網絡，與其它通訊相比，其數據通信具有突出的靈活性和可靠性。ARM控制器可以滿足一般的工業控制的需要，其具有減少系統硬件設計的復雜度和性價比高等優點而得到廣泛應用。

1 送經卷取系統的總體設計

根據技術及經濟需求，本設計選取ARM7-LPC2194為主控制器，作為CAN網絡節點控制器，(其中LPC2194內部集成有四路CAN控制器而不必外接CAN控制器)，應用CAN總線技術和接口電路，實現了節點間的高效數據交換和傳輸。系統總體框圖如圖1所示。

2 系統的硬件設計

2.1 系統CAN總線的實現

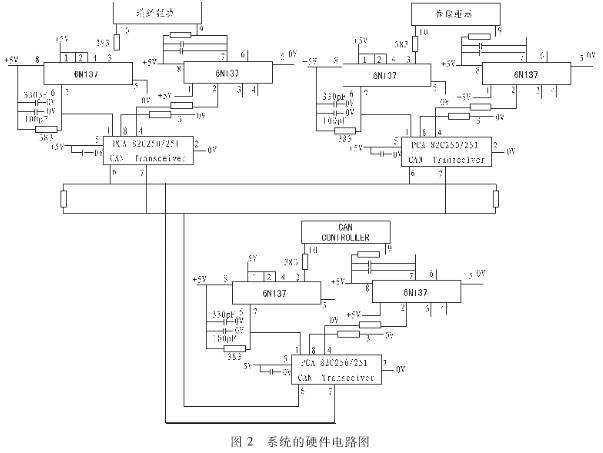

送經卷取系統主要由內部集成有四路CAN控制器的ARM7-LPC2194芯片、光電隔離器TLP2631、CAN收發器PCA82C250及送經卷取驅動器等元件組成，其結構如圖2所示。

本設計分別將協議控制器通過串行數據輸出線TX和串行數據輸入線RX連接到光電隔離器TLP2631的3管腳和7管腳，實現了光電隔離。利用CAN收發器。PCA82C250將從光電隔離器TLP2631輸出的差動的總線信號轉換成邏輯信號電平并在RxD輸出，接收到的串行數據通過與總線電纜相連的差動發送和接收總線終端CANH和CANL將數據送到總線協議控制器譯碼，完成了普通電平到顯、隱性電平的傳輸。CAN總線獲取顯、隱性電平后，再經過PCA82C250和光電耦合器TLP2631將數據傳輸給送經驅動器、卷取驅動器的CAN接收端口，從而實現了基于CAN總線的數據傳輸。

2.2 系統抗干擾的設計

信號數據傳輸過程中，存在著擾動，為此本設計采取以下措施來克服干擾的影響：

1)為了滿足光電隔離的要求，本設計在協議控制器和CAN收發器之間加入了TLP2631光電隔離器，有效地抑制了傳輸線中由于耦合電容、電感造成的干擾，實現了不同電平的轉換。

2)為了匹配數據總線的阻抗和提高數據傳輸?shù)目垢蓴_能力，在CAN總線終端的兩端加有兩個120 Ω總線阻抗匹配電阻。若不接這兩個電阻，有時甚至無法通信。采用屏蔽雙絞線以減少現場環境對結點的干擾。

3 系統的軟件設計

送經卷取系統的軟件設計是實現數據高效通信的關鍵，本文的軟件部分主要由數據采集程序和CAN總線通信程序設計兩部分組成。其中數據采集程序可參考文獻，本文重點論述CAN通訊程序的設計。

3.1 開發環境

軟件開發環境，選用ADS1.2集成開發環境，ADS是ARM微控制器集成開發工具。ADS1.2支持ARM10之前所有ARM系列，支持軟件調試及JTAG硬件仿真調試，支持匯編語言、C/C++源程序;具有編譯效率高、系統庫功能強等特點;可以在WINDOWS 98、WINDOWS XP、WINDOWS 2000上運行。

控制器局域網

1. ?基本定義與開發背景? ?12CAN總線全稱控制器局域網(Controller Area Network)，是德國博世公司為解決汽車電子系統中復雜線束問題而設計的串行通信協議。其核心目標是減少線束數量，實現多設備間高效、可靠的數據交換。

2. ?核心特點?

?多主通信?：所有節點平等，可隨時主動發送數據，無需主從區分。

?非破壞性仲裁?：通過優先級(ID值越小優先級越高)解決總線沖突，高優先級節點可繼續傳輸。

?高可靠性?：具備錯誤檢測(CRC校驗)、自動重發、故障節點隔離等功能。

?靈活拓?fù)?：支持雙絞線、同軸電纜或光纖，成本低且抗干擾強。

3. ?技術參數?

?通信速率與距離?：最高1Mbps(40m內)，遠距離時速率降低(如5Kbps下可達10km)。

?節點容量?：理論支持無限節點，實際可達110個。

?幀結構?：短幀設計(8字節有效數據)，包含數據幀、遠程幀、錯誤幀等5種類型。

4. ?應用領域?

?汽車電子?：如發動機控制、車身網絡等，是現代車輛的標準協議。

?工業控制?：分布式系統(如PLC、傳感器網絡)。

?智能交通?：交通信號控制、車載設備互聯等。

5. ?協議標準與物理層?

?國際標準?：ISO 11898(高速CAN)和ISO 11519(低速容錯CAN)。

?電平邏輯?：差分信號(CAN_H與CAN_L的電位差)，顯性電平(邏輯0)優先于隱性電平(邏輯1)。

?總結?：CAN總線以其高實時性、可靠性和靈活性成為分布式控制系統的核心通信方案，尤其在汽車電子和工業自動化領域占據主導地位。
