你有不用的玩具嗎?讓我們加入一些聰明才智和愛好技能，使它令人興奮!靈感來自我的智能機器人汽車套件模型。

我們中的許多人家里都有一些玩具，我們不知道如何處理它。也許是因?yàn)槲覀儾恢廊绾问褂盟?，或者它的功能非常?jiǎn)單(就像我的情況一樣)，因此變得有點太無聊了。我想展開函數。所以我們可以把一些聰明才智，一些我們最喜歡的愛好放在一起。因?yàn)槟憧赡軟](méi)有同樣的玩具車，這篇博客文章可以作為靈感。我也在給智能機器人汽車套件施加控制。下文將詳細介紹。

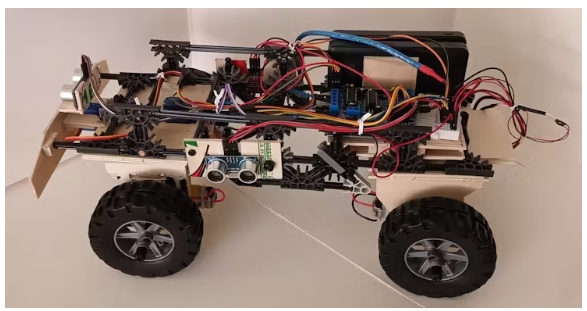

在這種情況下，所選擇的玩具是一輛玩具店的汽車，它只有后輪上的直流電機和兩個位置的前進或倒車開關。為了能夠駕駛，車頂上有一個輪子，手動驅動齒輪機構。

我們將做的修改是安裝四個直流電機(每個車輪一個)。我們將做一個新的轉向機構，它將由一個驅動。我們將做的修改是安裝四個直流電機(每個車輪一個)。我們將制造一種新的轉向裝置，通過向前或向后駕駛汽車，或向右或向左轉向來驅動汽車。

我們還將為AZ-Delivery的智能機器人汽車2WD使用相同的功能。由于這輛車沒有轉向裝置，轉換起來非常簡單。我們只需要安裝側面的超聲波傳感器。

一旦我們選擇了我們想要改裝的汽車，我們準備一杯咖啡或茶，并開始計劃。我們需要知道的第一件事是每種情況需要哪些組件。

首先我們將開發和解釋玩具車的改裝，然后我們將對智能機器人車做同樣的事情。

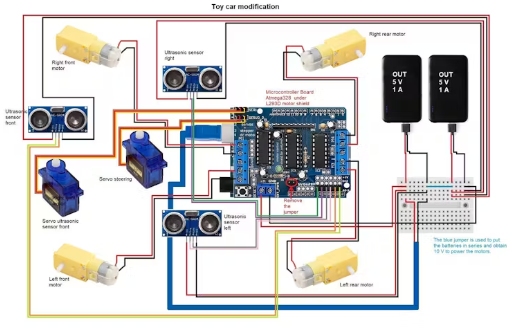

電路及所用元件說明

根據組件計劃，我們將使用“4通道L293D電機驅動器屏蔽”模塊來移動四個直流電機。它簡化了電機的編程，并消除了許多電纜。此外，我們只需要在草圖中的一個對象為每個電機，我們可以選擇電機速度和工作與前進，逆轉和停止命令。由于這是一個屏蔽模塊，我們只需要將其連接到ATmega328微控制器，它們形成一個單元。

我們將使用兩個SG90微伺服電機，其中一個將驅動車輛的轉向，另一個將執行一個小的40度回轉與前超聲波傳感器。HC-SR04超聲波傳感器告訴我們與物體或障礙物的距離。我使用的4個直流電機是機器人汽車套件的常用電機。對于整個套件的電源，我使用了兩個帶1A的外部5V直流電池，但您可以使用任何提供最低5V直流電壓的電池組。

請密切關注不同模塊的最大功耗。

車輛轉向系統的改裝

我將簡要說明我是如何改變汽車的轉向系統的。

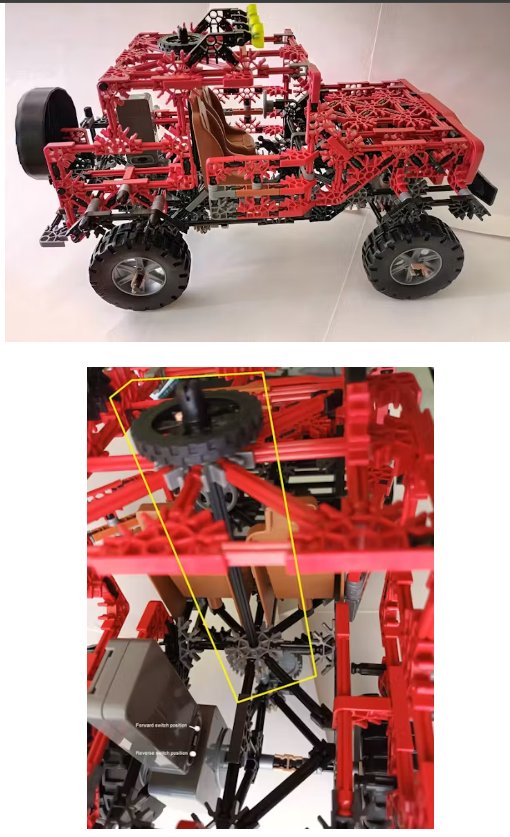

這輛車的手動系統在車頂上有一個輪子，用來移動齒輪。這些齒輪帶動到汽車前部的軸來移動方向盤。從圖中可以看出，這個系統非常麻煩，而且還是人工操作的。

新的轉向系統由兩個軸操作，對應于圖片中的綠點。這樣，當伺服電機被驅動時，整個裝配在這兩點上移動和轉動。在圖片的左側，您還可以看到伺服電機，我們將連接到前面的超聲波傳感器。

車輛的操作說明和草圖

這三個超聲波傳感器是汽車的“眼睛”。微控制器向超聲波傳感器發送信號，使其連續發射脈沖。當它們?cè)谖矬w上反彈時，傳感器接收信號并將其傳輸?shù)轿⒖刂破?。?jīng)過的時間除以2，因?yàn)樾盘?hào)必須來回傳遞。有了所用時間的信息和聲速的數據，就可以計算出到物體的距離。每個傳感器的信息存儲在變量中，并在帶有if-else條件的多回路中永久地與距離限制進行比較。測量到物體的距離，物體可以在車的右邊、左邊和前面。如果距離更大，汽車?yán)^續行駛，如果其中一個距離更小，它比較左右兩邊的距離。如果右側更大，并且與物體的距離大于極限，則向右轉。如果右側之間的距離小于左側，則檢查到對象的左側距離是否大于極限值。如果是這樣，它將轉向左邊。如果這三個距離恰好小于我們?cè)O(shè)定的限制，汽車將停止并倒車2秒，然后再次開始距離檢查過程。根據不同的情況，微控制器執行一些動作來激活電機屏蔽模塊的L293D芯片的h橋，使電機向一個方向或另一個方向轉動。

讓我們從草圖的發展開始。為了使用伺服電機、超聲波傳感器和電機控制板，我們需要在草圖開始時包括它們的庫。我選擇了這些sr04庫，因?yàn)槲乙呀?jīng)使用它很長時間了，從來沒有遇到過任何問題。你必須下載并解壓縮它。在子文件夾中，您將找到ZIP文件HC-SR04.zip，您可以通過菜單Sketch-> integration library->Add.ZIP library安裝在Arduino IDE中。

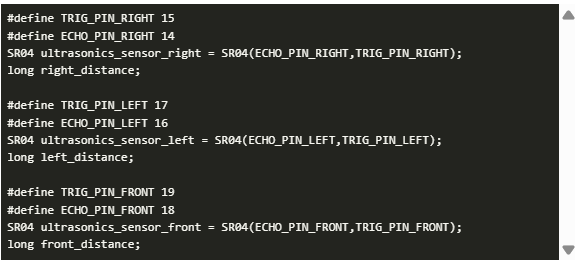

添加庫之后，我們需要繼續執行所有已安裝組件的實現和配置。我們將從超聲波傳感器的實現開始。我們需要告訴微控制器我們將每個傳感器的引腳連接到哪個引腳。一個發送信號(ECHO)，一個在擊中目標后接收信號(TRIG)。接下來，我們需要為每個傳感器創建一個帶有一些參數的名稱。這是通過實現SR04庫中的一個對象來實現的，該對象包含傳感器的名稱，以及作為參數的發送和接收信號的引腳的名稱?，F(xiàn)在我們需要存儲距離數據，并為每個傳感器定義一個變量。

下面是兩臺伺服電機的實現。我們?yōu)槊總€(gè)伺服電機創建一個對象。我們連接伺服電機信號的引腳將在稍后的草圖的setup()-方法中定義。

“4通道L293D電機驅動器屏蔽”是我們需要配置和實現的最后一個組件，因此我們可以管理電機的控制。我們需要為電機控制的每個輸出通道創建一個庫對象。在我們的例子中是4個通道。作為參數，我們必須指定端口號和工作信號的頻率。根據微控制器的數據表，端口3和4僅以1KHz的頻率工作，因此我們將所有端口配置為此頻率。此外，在這個更新速度下，功耗更低，所以我們可以節省電池。

移除屏蔽上相應的跳線是非常重要的，因?yàn)槲覀儗殡娐钒逄峁┩獠侩妷?，而不是?lái)自微控制器。

現在我們需要setup()-method。在其中，我們定義了連接伺服電機線路的引腳。這里我們使用數字引腳的PWM輸出。幸運的是，由于我們使用的是屏蔽模塊及其庫，因此我們只需要指定0到255之間的一個數字，這分別是最小值和最大值。

setup()方法的前兩行非常簡單：我們初始化串行監視器并在其上輸出一條消息。

現在我們?cè)谶@里定義引腳，我們向兩個伺服電機發送信號。

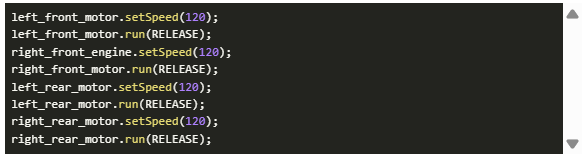

現在我們配置電機的轉速以及微控制器初始化或復位時電機的初始狀態。轉速是用指令motor_name.setSpeed(120)設置為最大速度的一半，電機必須停止，后者是用指令motor_name.run(RELEASE)配置完成的。

在setup()-方法的末尾，我們調用兩個方法在汽車開始移動之前檢查伺服電機。我們將在后面解釋這些方法。

loop()方法非常短，因?yàn)椴僮饕淹獍o方法。這使得代碼更加清晰。這個loop()方法的唯一一行是調用執行前超聲波傳感器的伺服電機旋轉運動的方法。

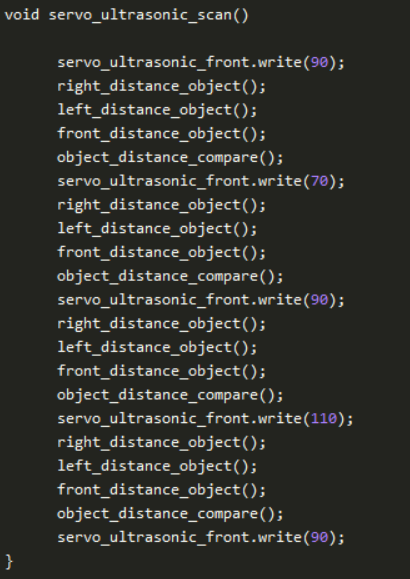

該方法通過將伺服電機定位在三個角度(70,90和110度)來執行平移。一旦定位到這些角度，就調用這三種方法來測量可能的物體或障礙物到右、左和前方的距離。在測量前方距離之后，調用object_distance_compare()方法來比較三個測量值，并針對車輛的方向執行一個特定的操作。

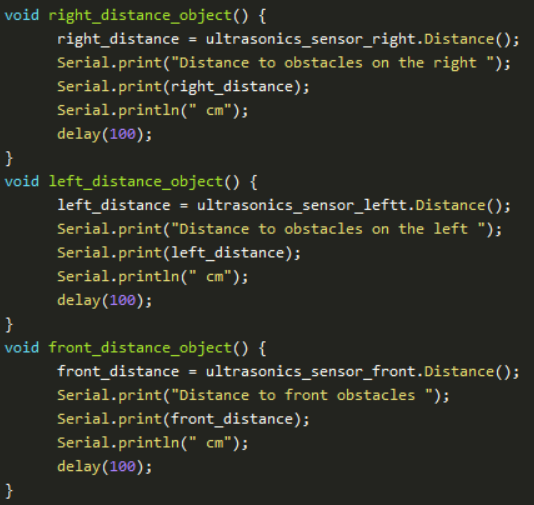

我解釋了上面提到的方法。定位后的前三個測量汽車在行駛途中遇到的物體或障礙物的距離。超聲波傳感器測量到最近的物體或障礙物的距離，并將此距離存儲在我們?cè)陂_(kāi)始時定義的變量中。我們通過串行監視器顯示距離數據。每個傳感器都有一個單獨的方法。

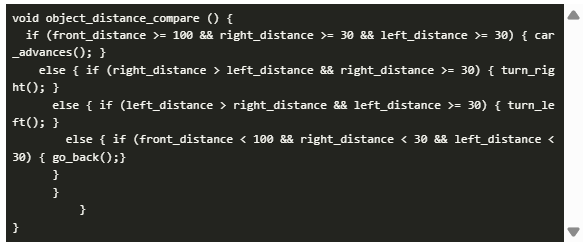

下面的方法將三個超聲波傳感器的測量值進行比較。如果三個值都匹配，則調用car_advances()方法。另一方面，如果三個測量值中有一個較低，則執行第二行，檢查現有對象在右側是否比在左側更遠，以及它們是否也比30厘米更遠。如果是，則調用turn_right()方法。如果向左的距離大于向右的距離，并且物體距離也大于30厘米，則調用turn_left()方法。如果要檢查的三個距離小于我們配置的距離，則最后一行調用方法go_back()。

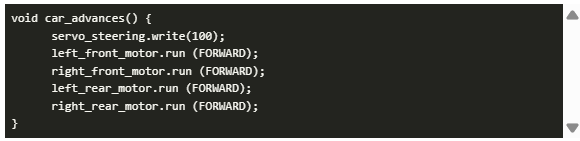

使我們的汽車以直線前進的方法將用于轉向的伺服電機定位為100度角，并使用指令motor_name.run(forward)激活它，以激活微控制器的引腳，使L293D電機屏蔽模塊為正確的電機提供正確的電壓，使車輪向前轉動。提醒一下，只要超聲波傳感器測量到物體的距離大于或等于我們?cè)O(shè)置的距離，這個方法就會運行。

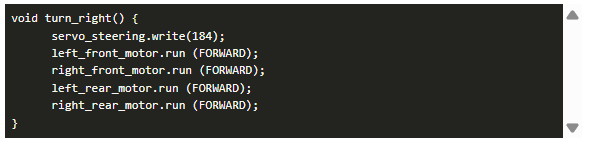

如果超聲波傳感器對某一物體的測量結果小于指定的測量值，則將橫向傳感器的測量值進行比較。如果右側的距離大于左側的距離，并且這個距離也大于我們指定的距離，則條件命令塊調用turn_right()方法，該方法會使伺服電機將汽車的方向定位為184度。然后馬達執行一組指令向前移動。這樣我們的車就可以右轉然后向前開。

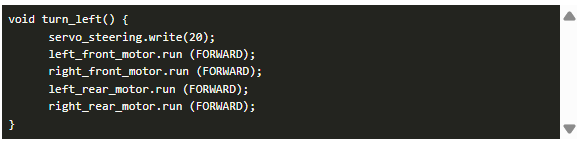

相反，如果向左的距離確定為20度，則執行方法turn_left()，以便車輛在該方向上轉彎而不停車。

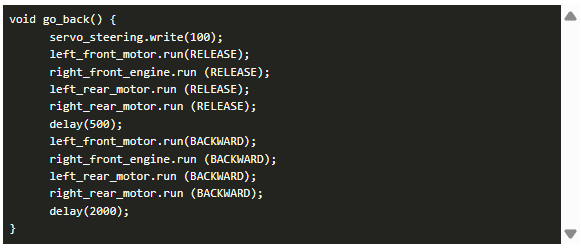

要調用的最后一個方法是go_back()，如果前面三個條件都不滿足，則執行該方法。當車輛進入前方障礙物小于1米，側面障礙物小于20厘米的區域時，將執行以下命令：將車輛定位成100度角，并命令停止發動機。motor_name.run(RELEASE)，暫停500毫秒，然后使用命令motor_name.run(BACKWARD)停止2秒，這與方法delay(2000)的最后一行相同，對應于時間設置。

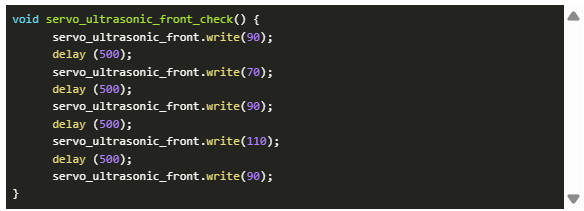

最后兩個方法接收setup()方法的調用，因此它們只執行一次以檢查伺服電機是否正常工作。第一個檢查前超聲波傳感器的伺服電機。定位度與servo_ultrasonic_scan()方法相同，但我們?cè)谖恢弥g編程了500毫秒的延遲。

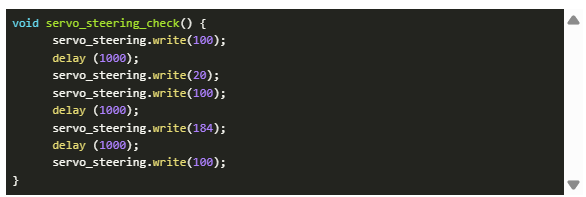

草圖的下一個也是最后一個方法檢查驅動車輛轉向系統的伺服電機的運動。伺服電機放置在轉向的工作角度，檢查其是否正常工作。這個伺服電機在這輛車的中心位置是100度，車右轉彎的位置必須是184度，車左轉彎的位置必須是20度。兩個位置之間的暫停時間為1秒。

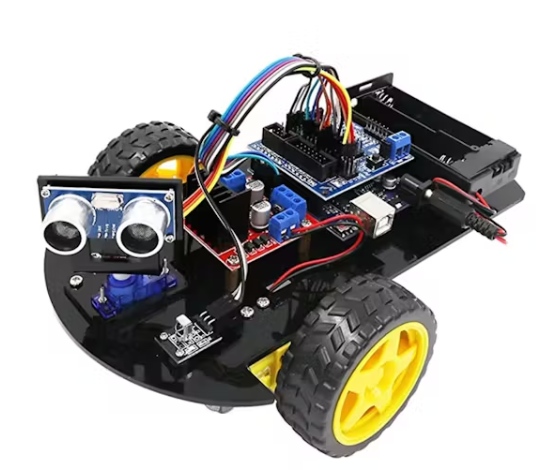

AZ-Delivery智能機器人汽車改裝

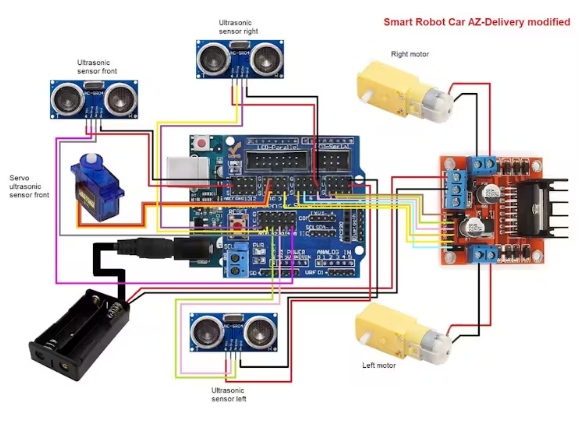

智能機器人汽車的改裝有點不同。我們不需要“4通道L293D電機驅動器屏蔽”模塊，因?yàn)樗挥袃蓚€(gè)電機。在這種情況下，我們使用“L298N電機驅動板”模塊，該模塊還包含一個h橋，提供驅動兩個直流電機所需的功率。因?yàn)槲覀儧](méi)有轉向系統，改變方向是通過改變馬達的旋轉方向來實現的?！癡5擴展板屏蔽”模塊用于連接所有組件。

障礙物檢測的過程和需要采取的行動與前面解釋的類似。超聲波傳感器以類似的方式測量距離，即如果前方和側面障礙物比設定的距離更遠，汽車就向前行駛。當其中一個傳感器檢測到障礙物的距離小于設定的距離時，將比較與旁邊物體的距離，并轉向與障礙物距離更大的方向。如果三個傳感器檢測到到障礙物的距離小于設定的距離，汽車就會向后移動。

這兩款車的區別在于馬達的工作方式和編程方式。在這種情況下，使用“L298N電機驅動板”模塊，我們沒有FORWARD， REVERSE和RELEASE命令。為了使電機轉動，我們必須首先使其啟動，并在電機上的兩個觸點之一上施加電壓。根據用哪個觸點供電，它會朝一個方向或另一個方向轉動。在“L298N電機驅動板”模塊中，EN A引腳激活一臺電機的IN1和IN2線，EN B引腳激活另一臺電機的IN3和IN4線，因此電機的編程如下：激活電機通過將EN引腳設置為HIGH并轉動相應的電機，必須將電機的兩個In連接中的一個設置為HIGH，另一個設置為L(zhǎng)OW。如果改變兩個連接的狀態，電機將向相反方向旋轉。從這個意義上講，我們將使用AZ-Delivery Modify智能機器人汽車。

為了在兩側安裝傳感器和伺服器，需要進行一些修補。

草圖描述

和往常一樣，要做的第一件事是添加必要的庫。在這種情況下，我們只需要超聲波傳感器和伺服電機的傳感器。

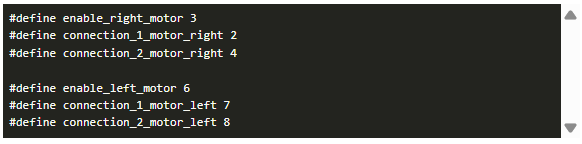

在下面幾行中，我們聲明了6個常量來命名用于控制電機的微控制器的引腳。

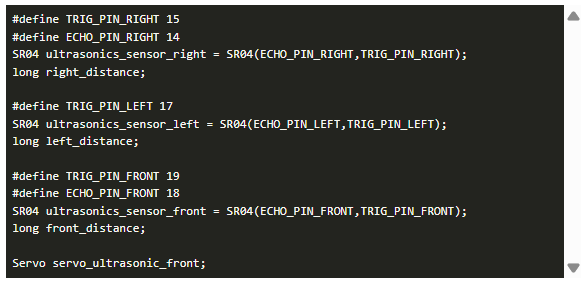

接下來，要實現超聲波傳感器和前超聲波模塊的伺服電機。連接引腳和傳感器的名稱與之前車輛的改裝相同。伺服電機的名稱也相同。

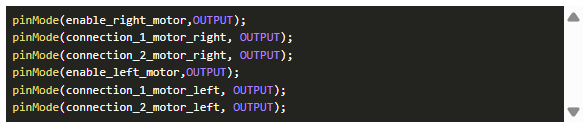

在setup()方法中，唯一的區別是缺少轉向伺服電機和我們配置電機的方式。我們必須將“L298N電機驅動板”模塊所連接的微控制器的引腳配置為OUTPUT。我們將改變他們的狀態之間的高和低，使電機和提供電壓到他們的接觸取決于所需的旋轉方向。連接伺服電機信號和調用servo_ultrasonic_front_check()方法是相同的。

方法loop(), servo_ultrasonic_scan(), right_distance_object(), left_distance_object(), front_distance_object(), object_distance_compare()和servo_ultrasonic_front_check()與前一章完全相同，并且執行與上面解釋的相同的功能。

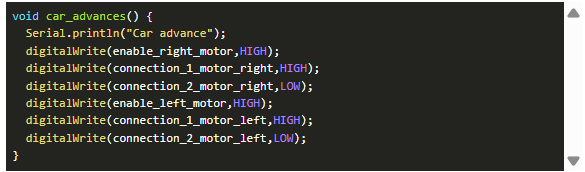

方法car_advances()、turn_right()、turn_left()和go_back()負責給兩個電機端子供電，使智能機器人小車向前、向右或向左或向后移動。我將解釋的第一個方法是car_advances()。注釋的第一行通過串行監視器顯示我們的汽車正在向前移動。在下一行中，我們將正確的電機使能引腳設置為HIGH。接下來的兩條線是兩個電機觸點。我們將一個引腳設置為HIGH-level(供電電壓)，另一個引腳設置為L(zhǎng)OW-level，電機將向前旋轉(如果電機向相反方向旋轉，我們只需要改變“L298N電機驅動板”模塊中的電機連接)。該方法的最后3行與上面描述的完全相同，也適用于其他電機。

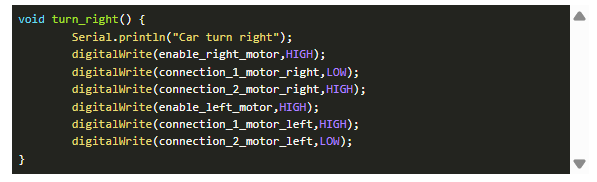

turn_right()方法導致汽車向右轉彎。我們可以觀察到，右電機的引腳狀態是相反的。這導致電機向相反方向旋轉。因此，如果左電機向前轉，右電機向后轉，我們的智能機器人汽車將圍繞其想象的中心軸迅速向右轉。

在以下兩種方法中，只有電機引腳的狀態被交換以使它們向一個方向或另一個方向轉動。通過這種方式，智能機器人汽車可以向左或向后移動。

如果我們不希望旋轉如此突然，當我們調用激活電機時，我們必須使用digitalWrite(enable_name_motor, state)，我們必須將參數狀態設置為L(zhǎng)OW設置。這將允許我們禁用電機，無論電機觸點的狀態如何，它都不會向任何方向旋轉，并且會在另一個電機繼續旋轉時停止，因此旋轉將在停止的輪子上。

正如你所看到的，智能機器人汽車非常多功能。我們可以給它改裝，裝上兩個超聲波傳感器，讓它有點自主。例如，它也可以被改裝成智能機器人汽車的追隨者。

本文編譯自hackster.io
