?HAL/HAR 35xy* 是 ASIL C 級雜散場穩健型霍爾效應 2D 位置傳感器系列，具備針對安全關鍵型汽車應用場景的增強功能

?新傳感器包括單芯片版本(HAL 3550)和雙芯片版本(HAR 3550)，配備模擬(線性、比率)和數字(PWM、SENT 和開關)輸出接口

?本系列基于旗艦產品系列 Micronas HAL/HAR 39xy，在不犧牲性能或功能安全性能的前提下提供更具成本效益的選擇

?主要目標應用場景包括方向盤角度、制動和油門踏板位置、閥門位置以及底盤位置檢測**

2025 年 4 月 08 日

TDK 株式會社 推出雜散場穩健型 Micronas HAL/HAR 35xy* 2D 霍爾效應位置傳感器系列，適用于汽車和工業應用場景。新傳感器系列依仗 HAL/HAR 39xy 系列的成功，在滿足線性與角度應用場景中對雜散場穩健型 2D 位置檢測不斷增長的需求方面，具備更出色的特性和功能。HAL/HAR 39xy 系列側重于高度的靈活性、多元化的功能和接口以及卓越的性能，而 HAL/HAR 35xy 則針對主流應用場景設計，這些應用場景需要一套核心功能集，靈活性雖有所降低，但在功能安全和性能方面仍保持著高標準。HAL/HAR 35xy 具備多種編程方式，精度較高，且符合 ISO 26262 標準，對于包括油門踏板、制動踏板位置或制動沖程傳感器、轉向角檢測、油門等閥門位置、換擋位置、非接觸式電位計、變速器位置檢測以及底盤高度測量在內的汽車安全關鍵應用場景而言，是一種潛在的解決方案。**計劃于 2025 年 6 月投產。現可提供樣品。

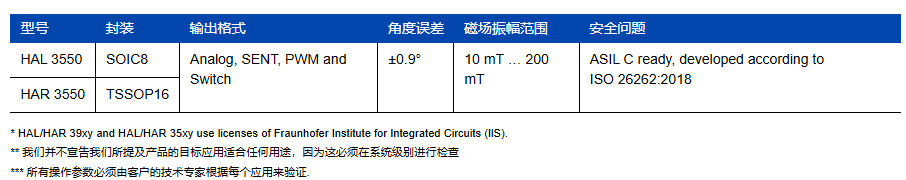

新傳感器系列中的首批產品包括單芯片版本的 HAL 3550 和雙芯片版本的 HAR 3550，后者在單一封裝內集成了兩個獨立芯片，可實現完全冗余。新傳感器系列旨在滿足 ISO 26262 合規開發的嚴格功能安全需求。HAL 3550 和 HAR 3550 已定義為上下文外的獨立安全單元(SEooC)的 ASIL C 級，適用于集成到最高 ASIL D 級的汽車安全相關系統中。

HAL 3550 和 HAR 3550 是高分辨率位置傳感器，專為精確的位置測量而設計，具有線性比率模擬輸出，并配備無源斷線檢測功能，同時支持可配置的 PWM 或 SENT 輸出。SENT 模式支持帶或不帶暫停脈沖的消息，符合 SAE J2716 第 4 版標準，具備可自定義的參數，如時間指示和幀格式。PWM 輸出的頻率范圍為 0.1 kHz至 2 kHz，可提供靈活性。此外，HAL/HAR 3550 還提供一個開關輸出(漏極開路)，源自經過計算的位置數據，或沿設備信號路徑的其他來源，如溫度或磁場幅度。用戶可以定義開/關切換點、開關邏輯和極性，以滿足其特定應用場景需求。

此類傳感器能夠測量磁體的完整360°角度范圍和線性運動，特別適合底盤位置傳感器應用場景，并具備一個模態函數，可將 360°測量范圍劃分為 90°、120°或 180°的子段。

HAL/HAR 3550 利用霍爾技術測量垂直和水平磁場分量，并使用霍爾板陣列抑制外部雜散磁場。一塊簡單的低成本兩極鐵氧體磁鐵就足以進行旋轉角度測量，理想情況下可放置在軸端配置中。傳感器還支持雜散場穩健離軸測量。

片上信號處理可根據磁場分量計算每個芯片的夾角。此信息隨后會轉換為模擬或數字輸出信號。增益、偏移和參考位置等關鍵特性，可通過可編程的非易失性存儲器針對磁路進行調整。

此類傳感器專為汽車和工業應用場景而設計，可在 -40℃ 至 150℃ 的環境溫度范圍內運行。單芯片版本采用 SOIC8 SMD 封裝，雙芯片版本采用 TSSOP16 SMD 封裝。

主要應用

?油門踏板

?制動踏板位置/制動沖程傳感器

?轉向角

?閥門位置，如節氣門

?換擋位置

?非接觸式電位器

?變速器位置檢測

?底盤高度

主要特點和效益

?精確的角度測量，范圍高達 360°，以及線性位置檢測

?雜散場補償

?SEooC ASIL C 級，符合 ISO 26262 標準，可支持功能安全應用場景

?電源電壓范圍寬泛：4V 至高達 18V

?過壓和反向電壓保護

?欠壓和過向電壓保護

?客戶可配置模擬(12 位比率)、PWM 或 SENT 輸出，或附帶開關輸出(漏極開路)和客戶可配置切換電平

?工作溫度范圍在 -40℃ 至 150℃ 之間

?通過傳感器的輸出引腳進行編程。無需額外的編程引腳

?多種可配置的信號處理參數，如輸出增益和偏移、參考位置、溫度相關偏移等。
