在汽車領域，PTC代表正溫度系數加熱器，也就是汽車加熱器。冬季時，該加熱器主要負責預熱發動機，并為貨車駕駛室和客車車室提供溫暖。如今，汽車加熱器已成為客車的基本配置。

汽車加熱器的正確使用和維護至關重要。通過維護加熱器，不僅可以延長暖風系統的使用壽命，還能確保行車安全，消除潛在隱患。在工作過程中，PTC元件根據溫度變化智能調節加熱功率，確保高效穩定的供暖效果。

使用汽車加熱器時，司機需注意以下幾點：首先，確保加熱器的電源線連接牢固，避免松動導致故障。其次，定期檢查加熱器的濾網和通風口，保證其清潔暢通，以確保加熱效果。另外，長時間開啟加熱器可能會對汽車電氣系統造成負擔，因此應避免長時間使用。

總之，汽車加熱器對于冬季行車舒適性和安全性有著重要作用。合理使用和保養汽車加熱器，可以確保其穩定運行，為駕駛者帶來更好的駕駛體驗。

?汽車PTC模塊?是指汽車上的PTC加熱器，PTC是正溫度系數(Positive Temperature Coefficient)的英文縮寫。汽車PTC模塊主要用于冬季預熱發動機和駕駛室取暖，特別是在低溫環境下幫助汽車正常啟動。

工作原理和功能

PTC加熱器是一種陶瓷加熱元件，具有自動控制恒溫加熱的特性。它通常固定在汽化室的室壁上，直接對汽油進行加熱，使汽油溫度迅速升高，從而提高燃料的氣化效果。這不僅有助于汽車在低溫環境下正常啟動，還能減少廢氣排放和降低油耗?12。

結構類型

PTC加熱器可以分為支管式和平盤式兩種結構形式。這兩種形式的結構簡單、體積小、安裝方便，通常直接固定在汽化室的室壁上?23。

應用場景

PTC加熱器廣泛應用于各種汽車中，特別是在低溫啟動時發揮重要作用。

汽車加熱器，也被稱作汽車ptc，其本質是一種陶瓷加熱元件。這種元件在冬季有著廣泛的應用，主要用于預熱發動機和為駕駛室或客車室供暖。其工作原理依賴于循環水泵或熱對流，以此將熱量分散到整個管道體系中，達到升溫的效果。使用過程中產生的廢氣會通過排煙管被排出。汽車加熱器可細分為液體加熱器和空氣加熱器兩類。前者適用于各類車輛發動機在低溫環境下的啟動，同時能為擋風玻璃除霜和車內供暖提供所需熱能。而后者則多被用于工程車和重型卡車的駕駛室加熱，同時也為擋風玻璃除霜提供熱能。

液體加熱器通過加熱如防凍液等汽車發動機的循環介質，進而將熱能直接傳遞給散熱器和除霜器，這為發動機在低溫下的啟動和車內供暖提供了熱源。相對地，空氣加熱器則是通過加熱空氣這一循環介質，直接將熱量傳遞給汽車，為擋風玻璃除霜和汽車供暖提供熱源?？傮w來說，汽車ptc是一個至關重要的汽車組件，尤其在冬季，其在預熱發動機和為駕駛室、客車室供暖方面的作用不可或缺。無論是液體加熱器抑或空氣加熱器，均能有效為汽車提供必要的熱源，從而確保駕駛者的舒適度和行車安全。因此，對于熱愛汽車的人士而言，深入理解并熟練掌握汽車ptc的原理和應用顯得尤為重要。

在混合動力汽車/電動汽車(HEV/EV)中，發動機并不會被用來運行加熱和冷卻系統，這與內燃機(ICE)汽車情況不同。我們使用兩個關鍵系統來替代這一功能：使用BLDC電機驅動空調壓縮機，使用正溫度系數 (PTC) 加熱器來加熱冷卻劑。

PTC加熱器依靠高壓電池來運行，需要幾千瓦的功率。圖1顯示了由低側MOSFET/IGBT電源開關驅動的典型PTC加熱器方框圖。

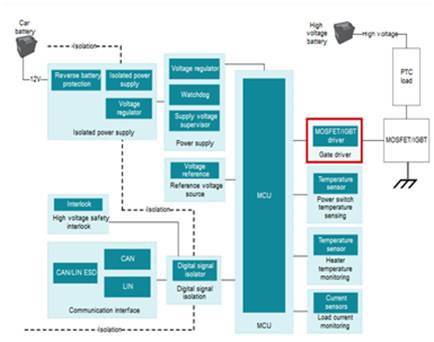

圖1：汽車內部加熱器模塊的方框圖

過去，使用雙極結型晶體管(BJT)圖騰柱驅動低側配置中的電源開關。但是，由于柵極驅動器IC的諸多優勢及其附加特性，它日益取代了這些分立式解決方案。圖2顯示了典型BJT圖騰柱配置與典型柵極驅動器IC。

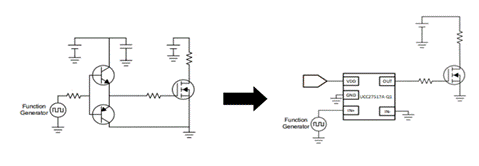

圖 2：BJT圖騰柱(左)與柵極驅動器芯片UCC27517A-Q1(右)

分立式電路的一個顯著缺點是它不提供保護，而柵極驅動器IC集成了對于確?？深A測和穩定的柵極驅動非常重要的功能。UCC27517A-Q1 符合汽車級 AEC-Q100 標準，內置欠壓鎖定 (UVLO) 功能。這個集成功能會鉗制UCC27517A-Q1的輸出，從而防止開關及其輸出端的MOSFET上出現漏源極電壓。電源電壓達到UVLO上升閾值之后，驅動器可以向電源開關提供電流。

相比之下，BJT圖騰柱允許MOSFET產生壓降，但漏極電流會顯著上升。電流上升會導致功耗過大，并可能損壞MOSFET。顯示了在3.3V啟動時兩個MOSFET的熱感圖像。左側是由UCC27517A-Q1驅動的MOSFET，右側是由BJT圖騰柱驅動的MOSFET。由于BJT圖騰柱未集成UVLO，所以會因功耗增加而使MOSFET過熱

分立式BJT圖騰柱電路中可增加外部UVLO電路，但這會進一步增加元件數，從而導致電路板尺寸更大和BOM成本更高。與分立式柵極驅動方案相比，柵極驅動器IC(例如，UCC27517A-Q1)需要的元件更少，并且占用更少的PCB空間。UCC27517A-Q1布局由五個元件組成，而BJT圖騰柱布局由10個元件組成。與分立式布局相比，柵極驅動器IC布局可以減少大約65%的面積。具有更少元件的更小總體布局使用的PCB空間更小，從而可降低成本和提高功率密度。

對于多通道解決方案，UCC27524A-Q1 是一個雙通道、低側驅動器，可用于驅動多個電源開關。
