最常用的半導體MCU的低功耗模式概述
在物聯網設備中,電池續航時間是至關重要的考慮因素,尤其是在遠程監測、穿戴設備、智能家居傳感器等應用中。小華半導體的MCU提供了多種低功耗模式如深度睡眠、待機模式等,這些模式能夠幫助減少功耗并延長電池使用壽命。關鍵在于如何根據應用需求有效地選擇和切換低功耗模式,以平衡設備的響應時間和功耗。
1. 小華半導體MCU的低功耗模式概述
小華半導體的MCU通常提供多個低功耗模式,主要包括:
1.1 待機模式
特點:MCU進入待機模式時,CPU停止工作,但外設和系統時鐘仍然保持活躍。通常用于短時間不需要高性能的任務。
應用場景:當設備處于空閑狀態時,可以使用待機模式,等待下次傳感器采集或通信事件。
1.2 睡眠模式
特點:在睡眠模式下,CPU停止工作,時鐘可能會停止或降低頻率,部分外設(如定時器、看門狗等)仍然工作。此模式比待機模式更省電,但喚醒時間較長。
應用場景:適用于需要較長時間處于低功耗狀態,且對響應時間要求較低的應用,如環境監測傳感器。
1.3 深度睡眠模式
特點:這是最節能的模式,除非有外部中斷或特定事件觸發,幾乎所有的外設都停止工作,MCU進入非常低的功耗狀態。此時,CPU、外設甚至部分時鐘都可以被關閉。
應用場景:適用于不需要頻繁響應外部事件的應用,如溫度傳感器或空氣質量傳感器的長期監控。
1.4 停止模式
特點:在停止模式下,CPU和大多數外設都停止運行,只有極少數外設(如RTC、外部中斷)會保持激活狀態。系統的功耗極低,但喚醒時間相對較長。
應用場景:適用于設備長時間不活動但偶爾需要喚醒執行任務的場景,比如定時數據采集的物聯網設備。
1.5 休眠模式
特點:除了外部喚醒源例如,按鍵、定時器中斷等外,幾乎所有功能模塊都關閉,系統的功耗降到最低。設備從此模式喚醒的時間通常較長。
應用場景:適用于對響應時間不敏感的物聯網設備,設備長時間處于低功耗待機模式,等待外部事件觸發。
低功耗模式實驗
探索低功耗模式的最佳方法是選擇一個微控制器并以各種低功耗模式實際運行該處理器。本文中,我決定翻出積塵已久的NXP Kinetis-L Freedom電路板,我曾經不僅用它進行過實驗,而且還應用于許多產品、應用和課程。無論對錯,我決定不僅要測量微控制器的能耗,還要測量整個開發板的能耗。MCU通常是電路板上的耗能大戶之一,但測量整個系統的電流經常提醒我它并不是電路板上唯一的耗電器件。微控制器的優化長路迢迢,但其實它并不是唯一需要優化能耗的器件。
從基線測量開始
每當我努力優化一個產品的能耗時,我首先會從基線能量測量開始。通常我會通過分析幾秒或幾分鐘內設備的電流消耗來了解應該從哪里開始。在我的開發板實驗中,將Kinetis-L置于運行模式,無睡眠模式,所有外設均運行并設置電路板定期切換LED。通過采用IAR嵌入式工作臺的I-Jet調試器以及I-Scope,我可以為該電路板配置一個簡單基線,即LED關閉時電流消耗大約為16.9mA,LED打開時大約為18.0mA,如圖1所示。顯然,從哪里開始進行測量很重要,否則分析結果可能明顯偏離。

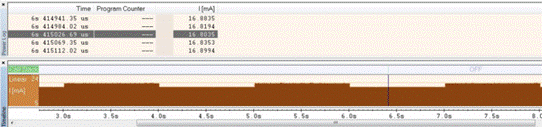

圖1:開發板的電流測量,LED每秒切換一次。
采用等待模式和深度睡眠模式優化能耗
節省能耗最快的方法是執行等待或深度睡眠模式。研究Kinetis-L處理器的數據表可以得出,等待模式的能耗在3伏電壓下的電流介于3.7和5.0mA之間。在此模式下,CPU和外設時鐘被禁用,而閃存處于休眠模式,此時允許處理器在中斷時間范圍內(12-15個時鐘周期)仍然可以被喚醒。等待模式易于實現,設置進入等待模式的代碼如下所示:
void Sleep_Wait(void)
{
SCB_SCR &=~ SCB_SCR_SLEEPDEEP_MASK;
asm(“WFI”);
}
只需這兩行代碼,開發板的電流消耗就從18.0mA降至15.9mA。電流消耗減少了11.6%!如果電路板由680mA電池供電,則該設備的電池壽命將從37.8小時變?yōu)?2.8小時!兩行代碼就可以將電池壽命延長五小時!
這些高級電源模式的好處在于我們可以輕松地再向前邁一步。我們可以使用以下代碼將處理器置于深度睡眠等待模式,而不僅僅是等待模式:
void Sleep_Deep(void)
{
SCB_SCR |= SCB_SCR_SLEEPDEEP_MASK;
asm(“WFI”);
}
我們所做的僅僅是調整了SCB_SCR寄存器中的一位,就已經將最初的18mA電流消耗減少為14.8mA。電流消耗減少了17.8%!同樣,假設電路板由680mA電池供電,電池壽命現在已經從37.8小時增長為46小時!只需幾行代碼就可以節省大量能耗,而這只是冰山一角!
利用Stop模式和VLLS模式實現微安級電流消耗
采用停止模式可以禁用內核和系統時鐘,這有可能將MCU電流消耗再進一步降低兩毫安。你會發現,功耗模式越低,實現它所需的代碼就越多,而喚醒系統恢復工作的代碼就越復雜。令Kinetis-L進入停止模式的代碼如下所示:
void Sleep_Stop(void)
{
volatile unsigned int dummyread = 0;
SMC_PMCTRL &=~ SMC_PMCTRL_STOPM_MASK;
SMC_PMCTRL |= SMC_PMCTRL_STOPM(0);
dummyread = SMC_PMCTRL;
Sleep_Deep();
}
請注意,停止模式通過電源管理控制寄存器控制,一旦狀態被設置,就會調用Sleep_Deep函數來完成電源模式的設置并執行WFI。
到目前為止,我們一直在談?wù)?~2mA的MCU能耗。現代微控制器將提供僅消耗微安甚至毫微安的電源模式!Kinetis-L處理器于2013年左右首次亮相,其超低漏電停止(VLLS)模式僅耗能135至496微安!初始化此電源模式的代碼如下所示:
void Sleep_VLLS1(void)
{
volatile unsigned int dummyread = 0;
SMC_PMCTRL &=~ SMC_PMCTRL_STOPM_MASK;
SMC_PMCTRL |= SMC_PMCTRL_STOPM(0x4);
SMC_VLLSTRL = SMC_VLLSCTRL_LLSM(1);
dummyread = VLLS_CTRL;
Sleep_Deep();
}
講到這里,你會發現微控制器已經幾乎不消耗任何能量了!
低功耗模式對喚醒延遲的影響
正如我們目前所看到的那樣,將處理器設置為越來越低的電源模式是節省能源的好方法,但這是需要付出代價的。處理器的能量狀態越低,喚醒處理器恢復工作所需的時間就越長。例如,如果我使用標準停止模式,則處理器被喚醒并再次開始執行代碼需要2μs加上中斷延遲,這還可以接受。但是,如果在Kinetis-L上設置了其中一種VLLS模式,將需要啟動處理器的喚醒延遲再加上額外的53到115微秒!有些應用可能無法接受這種狀況。圖2顯示了Kinetis-L從低功耗模式到運行狀態的各種轉換。

圖2:Kinetis-L從低功耗模式到各種模式的轉換時間。
?MCU低功耗模式?是指通過關閉或減少M(fèi)CU(微控制器)在非工作狀態下的功耗,以延長設備的使用時間和電池壽命。MCU低功耗模式主要包括以下幾種:
?睡眠模式?:在這種模式下,CPU停止運行,但外設仍然保持活動。適用于短時間閑置狀態,功耗較低,喚醒速度快?12。
?停止模式?:在這種模式下,CPU和大部分外設停止工作,只有關鍵外設如RTC(實時時鐘)和外部中斷保持活動。適用于長時間休眠狀態,功耗更低,但喚醒時間較長?12。
?待機模式?:在這種模式下,所有時鐘和外設都停止工作,只有最基本的功能如看門狗或外部中斷可以繼續運行。功耗非常低,但喚醒時間較長?13。
不同低功耗模式的具體應用場景和優缺點
?睡眠模式?:適用于需要快速喚醒的應用場景,如傳感器數據采集。優點是喚醒速度快,缺點是功耗相對較高?12。
?停止模式?:適用于需要長時間休眠的應用場景,如智能手表的待機狀態。優點是功耗更低,缺點是喚醒時間較長?12。
?待機模式?:適用于需要極低功耗的應用場景,如遠程監控設備。優點是功耗非常低,缺點是喚醒時間最長?13。
不同廠商的低功耗MCU產品及其特性
一些廠商如英飛凌和瑞薩推出了低功耗MCU產品。例如,英飛凌的AIROC CYW20829支持多種電源模式,包括深度睡眠模式,電流消耗僅為4.5μA(64 KB SRAM),適用于藍牙5.4、低功耗音頻產品等應用?4。
Arm微控制器都具有標準的低功耗模式,但每個芯片廠商都會定制開發人員可用的更多低功耗模式。正如我們所看到的,芯片供應商通常會提供幾種容易實現的模式,對喚醒延遲的影響最小。他們還會提供幾種超低功耗模式,幾乎可以關閉處理器并且僅消耗幾百微安或更少能量!開發人員通常需要在能耗和系統被喚醒需要的時長以及響應事件的速度之間進行權衡。而權衡一定是基于應用的,所以不要指望能夠在每個產品和應用上都執行最低功耗模式。
