通過遵循本指南，了解使用Adafruit IO在CircuitPython上使用W5100S-EVB-Pico2的基礎知識。

學習使用W5100S-EVB-Pico 2一開始可能會讓人望而生畏，但使用它實際上非常簡單。此外，MicroPython和CircuitPython等平臺使得在其上開發項目變得非常容易。

在這個項目中，您將學習使用W5100S-EVB-Pico 2的基礎知識，以及如何使用Adafruit IO在CircuitPython上使用它，基于一個簡單的LED程序，通過向上或向下移動操縱桿或使用Adafruit IO的控制器依次打開或關閉燈。

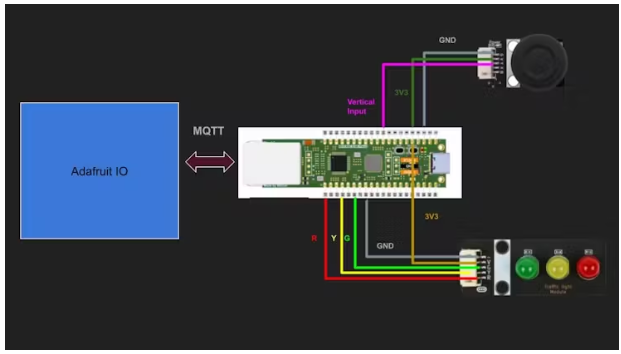

首先，讓我們從連接圖和Adafruit IO的在線用戶界面開始。

以上是我的項目結構和用戶界面。

這個項目真的很簡單。在游戲板上，你可以通過向上移動操縱桿將燈光從紅色變?yōu)榫G色，向下移動操縱桿，燈光將從綠色變?yōu)榧t色。同時，在控制器上按向上鍵，燈由紅色變?yōu)榫G色，按向下鍵，燈由綠色變?yōu)榧t色，燈由綠色變?yōu)榧t色。

用戶界面還將在電源切換按鈕下方顯示哪些燈已經打開或關閉。

設置板

在開發項目之前，我們需要配置該塊以與CircuitPython兼容。進入CircuitPython下載頁面，搜索W5100-EVB-Pico 2并將UF2文件下載到本地計算機上。

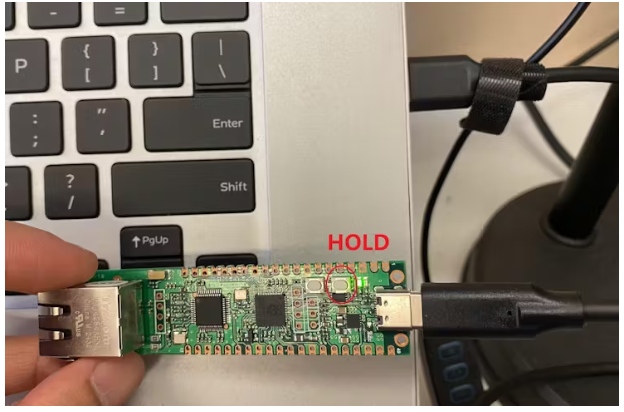

通過按住BOOTLEG按鈕將您的電路板與PC連接并連接到PC。

將UF2文件拖到單板的驅動器上。

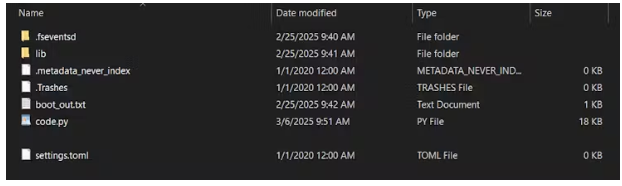

您的板子現在應該包含這些文件。

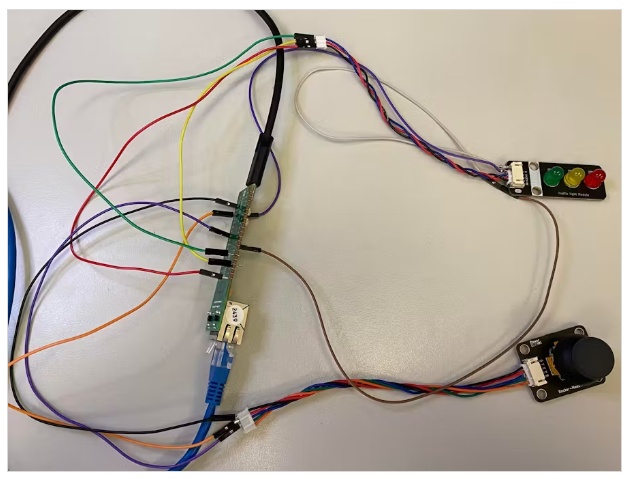

您現在可以根據連接圖連接模塊，也可以用以太網電纜連接路由器。

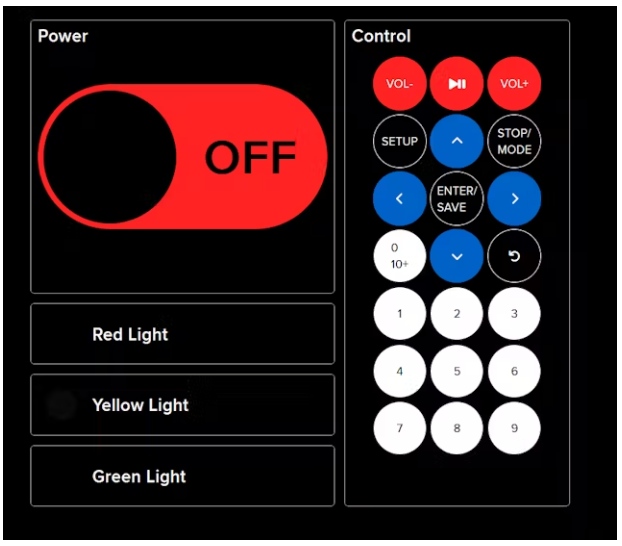

設置用戶界面

讓我們從制作用戶界面開始。

去Adafruit的網站，以用戶身份登錄/注冊。

登錄后，進入他們的IO頁面。

找到網頁頂部的提要頁面，創建5個提要，它們是

?電源

?控制器

?紅色

?綠色

?藍色

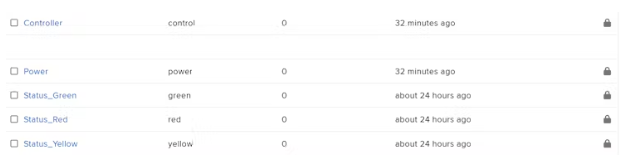

第一列是提要的名稱。第二列是提要的關鍵。第三列是最近推送到提要的值。

該密鑰用于評估板和接口之間的數據傳輸。這些提要中的值影響用戶界面的狀態或評估板的狀態。

您可以通過單擊提要并按提要信息來更改名稱或鍵。

接下來，轉到儀表板選項卡。

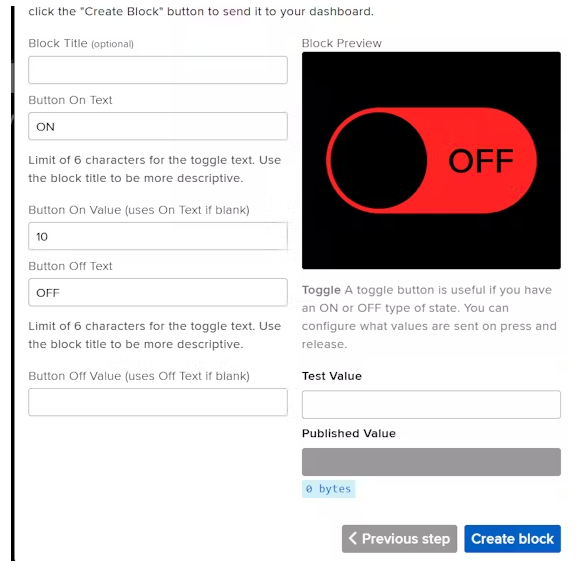

添加一個按鈕塊，并將其與電源綁定。

將“開啟值”設置為1，“關閉值”設置為0。

這意味著當提要中的值更新為1時，該塊將切換到On狀態。如果該值不等于1，則該塊將處于關閉狀態。

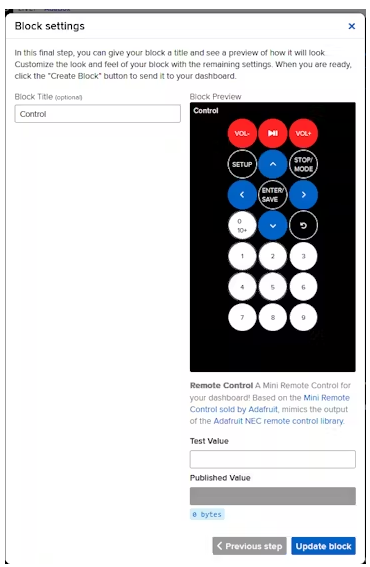

接下來，創建一個控制器塊并將其與控件提要綁定。

按預覽選項卡上的按鈕查看控制器上的每個值。

我們將使用的唯一兩個按鈕是UP和DOWN按鈕，它們對應的值是5和13。

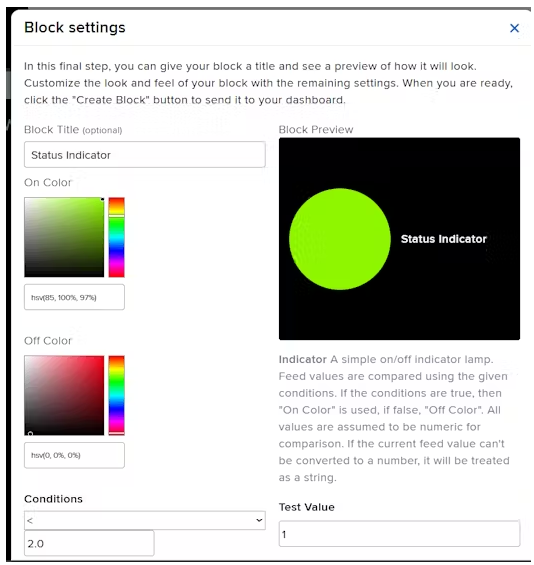

最后，為每種顏色制作三個指示塊，并分別綁定顏色饋送。

將標題和On顏色更改為已綁定到的顏色提要。將條件設置為等于1.0，這樣只有值1才會打開指示塊。

根據需要配置塊的位置。

完成接口的設置。

編碼前的準備

在編寫項目代碼之前，我們?nèi)匀恍枰螺d庫來幫助我們更容易地開發項目。

進入CircuitPython的庫頁面，將包含MPY庫的bundle zip文件夾下載到您的計算機上。

將這5個文件解壓到電路板的lib文件夾中。

1. adafruit_io

2. adafruit_miniqtt

3. adafruit_wiznet5k

4. adafruit_connection_manager

5. adafruit_requests

接下來，在lib文件夾中創建一個名為secrets.py的文本文件。

轉到此鏈接并將JSON代碼粘貼到文本文件中。

找到你的名字和令牌去Adafruit IO和按下鍵選項卡在頁面的右上角。

將aio_name和aio_key粘貼到secrets.py文件中。JSON中的其他變量可以忽略，因?yàn)槲覀儾粫?huì)在這個項目中使用它們。

在CircuitPython上編碼

讓我們開始使用CircuitPython上的web編輯器編寫項目代碼。

轉到CircuitPython的代碼編輯器，并記住將電路板連接到計算機上。

按connect選項卡，選擇您的設備并在代碼編輯器上打開code.py。

必需的庫

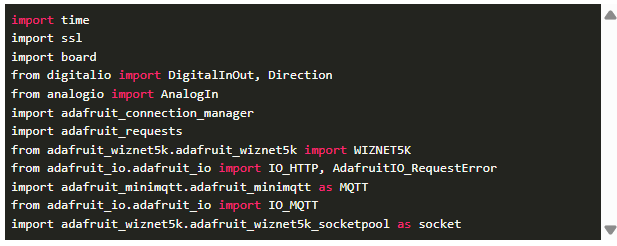

首先將庫導入到文件中。

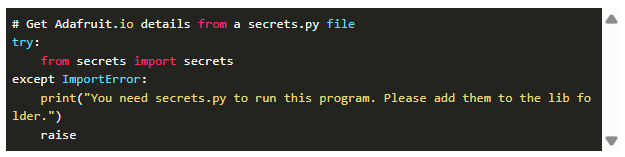

記住，在使用Adafruit接口之前，我們還需要這個secrets.py文件，所以讓我們使用下面的代碼來檢查lib文件夾是否包含這個文件。

如果沒有secrets.py文件，程序?qū)⒃趫?zhí)行主代碼之前立即終止。

模塊和單板端口設置

接下來，讓我們用模塊設置板的端口。

根據連接圖，我將搖臂模塊的垂直組件連接到GP26上，綠、黃、紅燈分別連接到GP11、13、15上。

首先，讓我們初始化GP26的引腳。

由于我們的Rocker模塊是一個模擬信號模塊，我們使用CircuitPython的AnalogIn函數將引腳26設置為對板的模擬輸入。

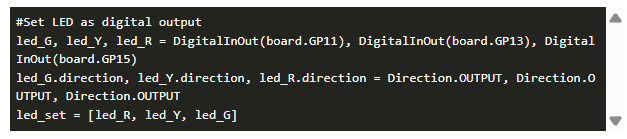

對于紅綠燈模塊，模塊將接收GP11、gp13和gp15的數字信號，打開模塊上各自的信號燈。因此，我們可以使用CircuitPython的DigitalInOut函數將端口設置為數字信號。我們還需要將方向更改為OUTPUT。

為了按順序打開燈，我們還需要?jiǎng)?chuàng)建一個列表，以紅色、黃色和綠色的順序存儲3盞燈。

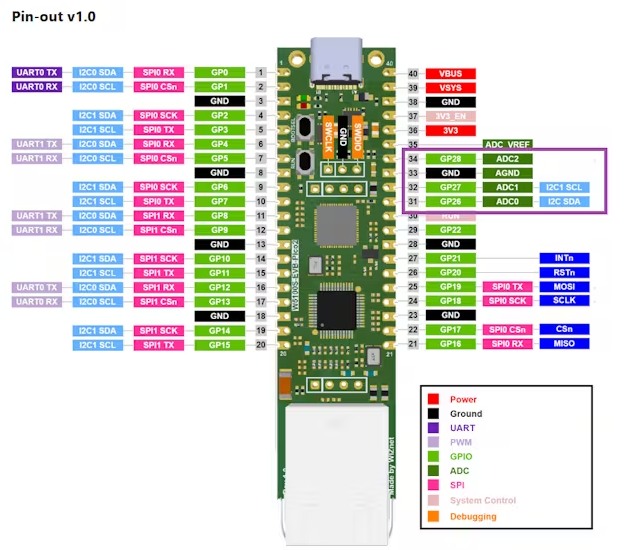

旁注：在W5100S-EVB-Pico 2中，有用于模擬信號和數字信號的端口。您可以參考以下圖片或訪問Wiznet的官方網站來查找ADC端口

以太網連接

接下來，讓我們使用該板的以太網功能。

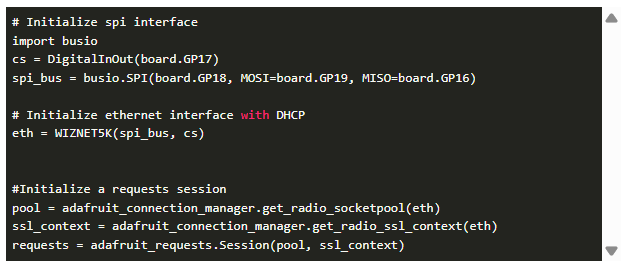

首先將SPI接口Pin與CircuitPython連接。

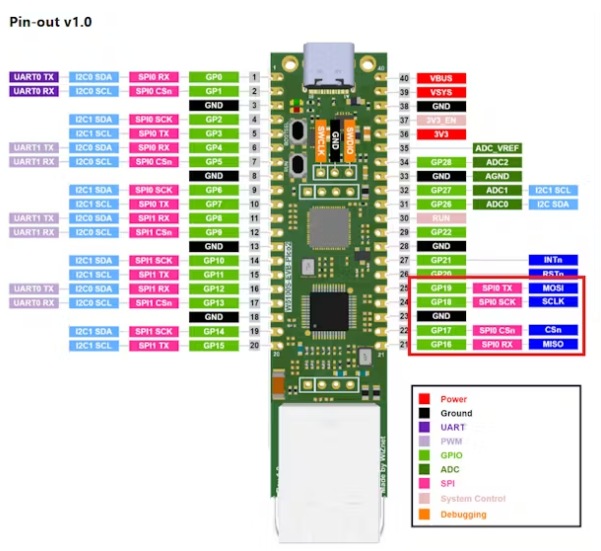

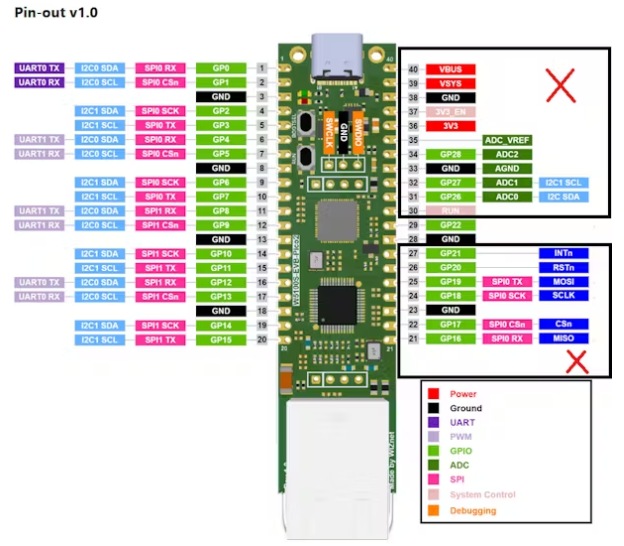

對于電路板的特定引腳，您可以查看Wiznet官方網站提供的這張圖表。

正如您所看到的，引腳16-19對板的SPI接口有特定的用途。使用以下代碼設置SPI接口。

使用adafruit.wiznet5k提供的WIZNET5K功能將它們組合為以太網接口。查看Github頁面了解更多信息。

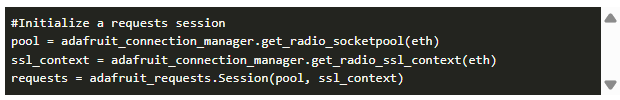

接下來，要使用HTTP連接到萬維網，我們需要為以太網接口設置一個請求會話。我們可以使用下面的代碼初始化SSL請求會話。

請求會話是為HTTP請求保留的。我們可以注釋這一行。

以太網接口的最終部分如下：

MQTT通信集

讓我們開始將我們的板制作成一個MQTT客戶機，準備好偵聽Adafruit IO消息。

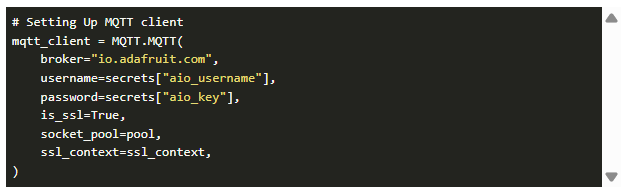

我們可以用這個函數來設置客戶機。

在MQTT內部。MQTT函數，在使用該函數之前需要填寫幾個參數。

參考Adafruit的MQTT API網站，您可以在MQTT Connection Details小節的HOST Name中找到broker的參數。當我們將用戶身份驗證信息存儲在secrets.py文件中時，我們可以簡單地從secrets JSON中獲取這些信息并加載到MQTT函數中。將is_ssl設置為True允許我們連接到8883端口上的Adafruit MQTT Api。最后，我們通過引用前面的代碼為MQTT客戶機設置池和上下文。

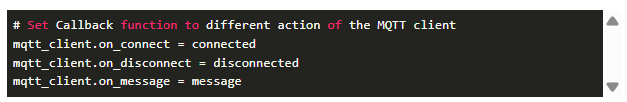

當我們?cè)O(shè)置客戶機時，我們需要為客戶機的不同用途創建回調函數。

在這個項目中，我們想做回調函數，當客戶端連接，斷開或接收/發送消息。

連接功能

這個函數在我們第一次連接到Adafruit IO服務器時被調用。當我們連接到功能時，我們應該訂閱電源饋送和控制器饋送。

訂閱提要將允許在該提要中更新的任何消息觸發您的消息功能。每當您從訂閱的提要收到消息時，程序就會執行此操作。

在CircuitPython中，你可以使用client.subscribe("some_topic")來訂閱物聯網平臺上的任何主題/提要。

但是，不同的平臺可能需要不同的主題格式。因此，我們需要檢查網站的MQTT API頁面，以便查找主題的格式。

您可以在Adafruit的MQTT API頁面中找到MQTT API主題格式。

如上所示，主題格式為的形式

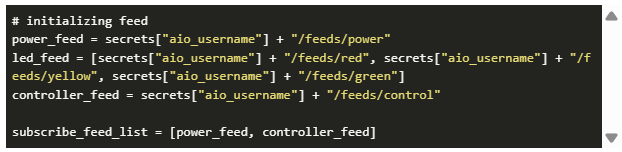

因此，讓我們將電源和控制器提要設置為可訂閱的主題，因?yàn)槲覀兿Ｍ娫春涂刂破魈嵋系娜魏胃露寄苡|發影響程序的消息函數。

將這兩個主題放入一個名為subscribe_feed_list的列表中。

我們還需要為3個LED燈設置主題，因?yàn)槲覀円矊⑹褂么烁袷綄?shù)據發布到這些主題。

將3個LED主題放入紅色，黃色和綠色的順序列表中，因?yàn)槲覀円错樞虬l(fā)布到這些主題。

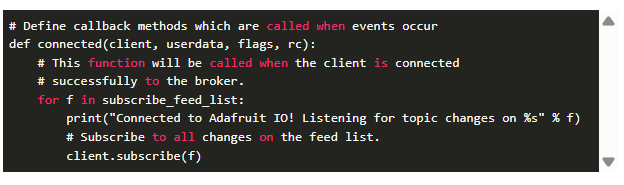

最后，在Connected函數中，我們運行for循環來訂閱兩個提要。

斷開功能

當我們從MQTT服務器斷開連接時，將調用該函數。

在這個項目中，我只是添加了一條print語句來通知用戶客戶端已經在終端中成功斷開連接。

消息函數

當訂閱的主題中有任何更新時，將調用此函數。

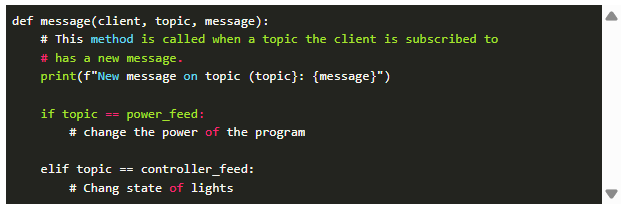

由于訂閱了兩個不同的主題，因此首先需要確定哪個主題觸發了消息函數。

讓我們首先在接收到有關電源主題的更新時定義該函數。

啟動設備后，電源按鈕將切換為打開狀態。正如我們之前設計的電源開關在輸入值為1時打開一樣，我們將在這3個函數之外發布一個值為1的電源開關，以通知接口我們已經打開了設備。

在界面中，用戶可以將電源開關切換到關閉狀態。這將導致feed值更新為0，此時應該關閉機器。

因此，我們希望獲得電源饋送的最新值，并確定我們的程序是否停止。

在這段代碼中，我們使用global關鍵字允許將這個局部函數更改為位于該函數外部的power變量。然后根據功率開關的最新值將功率設置為True或False，該值在1和0之間變化。

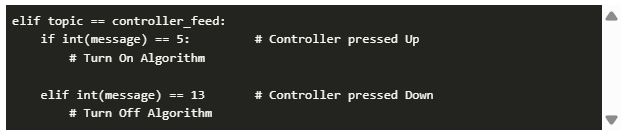

接下來，讓我們?cè)诮邮盏娇刂破髦黝}的更新時定義該函數。

當用戶按下控制器塊上的任何按鈕時，將在控制器提要中發布一個值。在我們的項目中，因?yàn)槲覀冎皇褂肬P和DOWN按鈕，所以我們的函數只需要處理這兩個值，即值5表示UP，值13表示DOWN。

在下一節中，我將分別解釋打開和關閉燈的算法。

打開燈的算法

在開燈之前，我們需要先處理最大的情況，即如果所有的燈都開著，我們不能繼續增加要開的燈的數量。

為了跟蹤打開的燈的數量，我使用了一個名為current_light_on_pos的變量來跟蹤已打開的當前LED位置的位置。

也就是說，位置0是指只有紅燈亮，位置1是指紅黃燈都亮，位置2是指所有燈都亮。在current_light_on_pos中還包含并初始化了一個額外的位置-1，它指的是所有的燈都關閉了。

因此，如果current_light_on_pos的值為2，則表示不能再打開燈了，因此我們從終端通知用戶不能再打開燈了。

在處理了最大值情況之后，讓我們繼續討論開燈的函數。

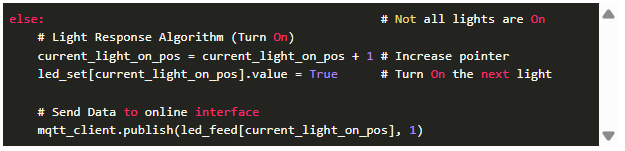

當我們按下控制器上的UP按鈕時，我們應該首先將current_light_on_pos增加1，并通過使用led_set[current_light_on_pos]在新位置上打開列表內的燈。value = True。最后，我們將值1發布到Adafruit IO到相應的顏色主題，因?yàn)槲覀兿Ｍ缑骘@示已打開的顏色。

關掉燈的算法

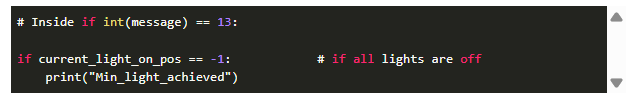

同樣，讓我們先處理最小情況，也就是所有燈都關閉的情況。

如果current_light_on_pos中的值為-1，則表示所有的燈都關閉了。因此，我們需要通知用戶，我們不能在終端關閉更多的燈。

在處理了最小情況之后，讓我們繼續討論關燈的函數。

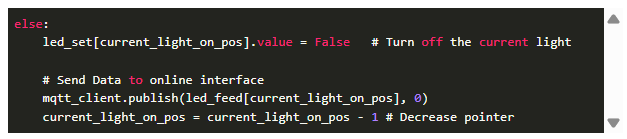

當我們按下控制器上的DOWN按鈕時，我們應該首先通過led_set[current_light_on_pos]關閉列表中current_light_on_pos處的燈。value = False，并將值0發布到Adafruit IO對應的色源。最后，我們將current_light_on_pos減1，以更新當前已打開的燈的最新位置。

最后，由于我們將更改current_light_on_pos的值和led_set中的值，我們需要在函數中使用global關鍵字設置它們。

這就完成了MQTT客戶機的消息功能。

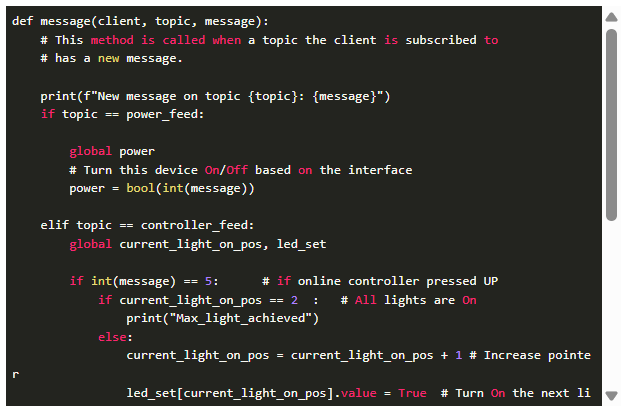

全消息功能：

主程序

現在讓我們完成主板將要運行的主程序。

我們首先初始化程序中要使用的剩余變量。

power變量被用作while循環的條件，以保持主程序的運行，直到power變?yōu)镕alse(即從在線界面關閉)。我們還應該初始化消息變量，以便在客戶機中使用。消息的功能。

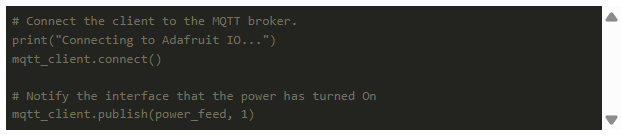

接下來，讓我們將定義的MQTT客戶機連接到MQTT服務器，即Adafruit IO。

只需使用MQTT.connect()函數連接到服務器，這將同時觸發我們前面定義的MQTT.connected()函數。同時，我們將值1發布到Adafruit IO，以將電源開關更改為On狀態。

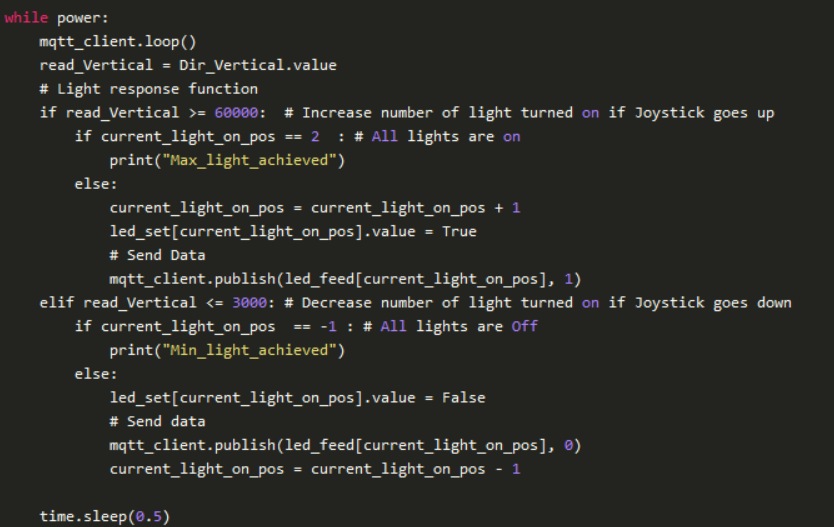

讓我們?yōu)槌绦蚓帉憌hile循環。這個while循環將一直運行，直到power變量變?yōu)镕alse。在while循環內部，為了維護與MQTT服務器的連接，我們需要使用MQTT.loop()。

對于while循環內的函數。我們希望搖臂模塊的輸入打開或關閉燈。讓我們定義read_Vertical = Dir_Vertical這個值。用于存儲操縱桿垂直值的當前值。然后，我們簡單地使用我們之前定義的相同的光響應算法，但使用不同的條件來觸發燈亮和關燈功能。

您可以為代碼設置自己的閾值，但我使用60000作為打開燈的上限閾值，3000作為關閉燈的下限閾值。

最后，添加一個時間。Sleep函數限制while循環的指令。

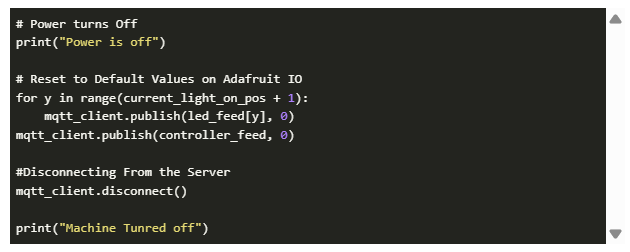

復位和斷開

最后，當退出while循環時，需要將接口上的所有內容重置為默認狀態，并斷開與服務器的連接。只需運行for循環并將相應的默認值發布到電源饋送和LED饋送，它們都是0，然后斷開與服務器的連接。

結論

這里結束了項目代碼和設置。您可以根據上述步驟進行編碼，也可以在GitHub頁面中試用代碼。如果你有任何問題，你也可以在YouTube視頻下評論。我希望這有助于您更多地了解如何在CircuitPython上使用W5100S-EVB-Pico 2，并開始您的第一個物聯網創建之旅。
