步驟1：打印零件和閃光WLED

3D打印外殼

下載提供的STL或STEP文件，并將它們加載到您首選的切片軟件中。

調整設置(填充，層高度，支撐)，如果需要，打印每個部分。我使用白色PLA，填充15%，層高0.2mm。對于擴散器，它只是一個固體圓柱體，在花瓶模式下打印它。

一旦打印完成，把零件放在一邊，以便以后組裝。

在D1 Mini上閃爍WLED

有兩種常見的方法讓W(xué)LED在D1 Mini上運行：

方法一：Web flash

?通過USB連接D1 Mini。

?在基于Chrome或edge的瀏覽器中導航到WLED Web安裝程序。

?按照屏幕上的說明選擇您的設備并直接閃爍WLED。

方法二：手動Flash (.bin文件)

?從WLED發布頁面下載最新的WLED二進制文件(例如，WLED_0.15.0_ESP8266.bin)。

?安裝并運行esphome - flasher。

?選擇您的下載。bin文件和正確的COM端口為您的D1 Mini。

?單擊“Flash ESP”，等待進程完成。

?一旦WLED閃爍，您的D1 Mini準備在接下來的步驟中為L(zhǎng)ED燈條供電和控制。

步驟2：準備LED燈條

切割LED燈條：

?我使用WS2812b LED條每米30個LED。

?我的四條條帶中的每一條都有5個led，每個條帶的長度大約為167mm。

?用剪刀在led之間指定的切線處剪下。

準備電線：

?對于每個帶，剪三短線段(一個用于+5V，一個用于接地，一個用于數據)。我用了30mm的長度來保持一切整潔，并盡量減少多余的電線。

焊接電線：

?小心地將每根電線焊接到相應的焊盤上：5V到5V，接地到地，數據輸入到DI(或任何標簽條提供的)。注意數據方向!每個LED條上的箭頭指示數據流，因此請確保從控制器輸出連接到箭頭的輸入端。

?在繼續之前仔細檢查你的關系?，F(xiàn)在正確的布線將避免以后的頭痛!

步驟3：.組裝

?焊接D1迷你連接

黑色線接GND，紅色線接5V，綠色線接D1引腳(GPIO5)。使用比你認為需要的稍長的電線;你可以稍后再修剪多余的部分。

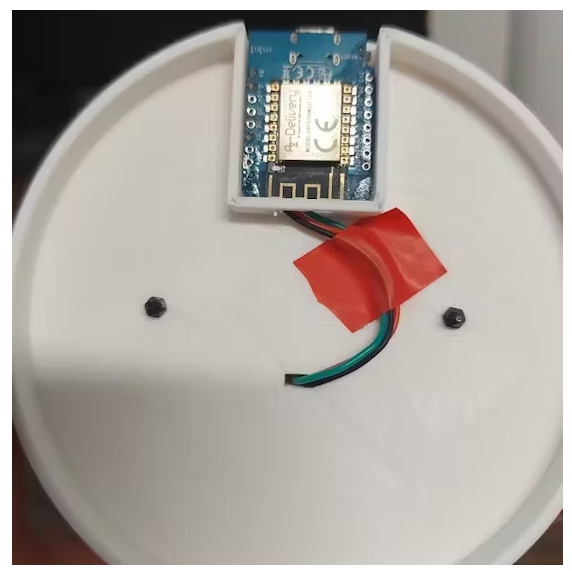

?安裝D1 Mini

在D1 Mini的背面涂上一點膠水，并將其固定在打印的外殼內(如果提供，請參閱圖片)。

確保電路板牢固放置，USB端口保持可訪問。

?連接打印部件

將兩個3d打印件對齊，并將導線穿過指定的孔。

用M2螺釘和六角螺母固定。輕輕擰緊以免損壞塑料。

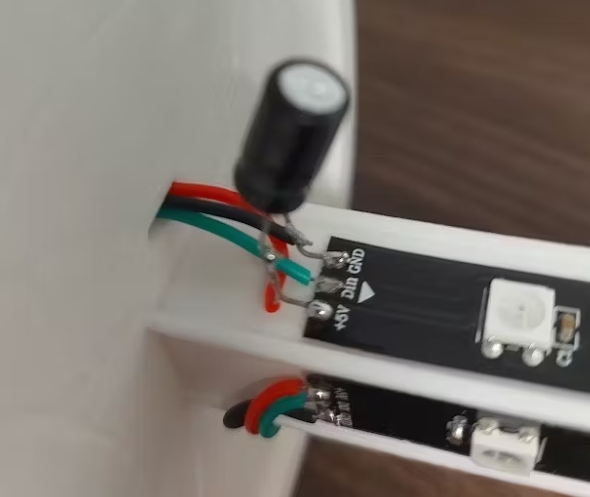

?添加電解電容

在連接第一個LED燈帶之前，在5V和GND線上焊接一個電解電容。

仔細檢查電容器的極性：負到GND，正到5V。

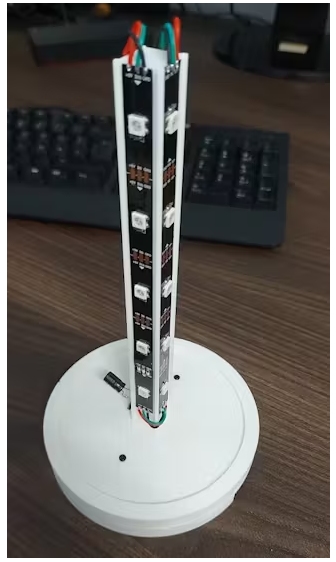

?連接LED燈帶

從每個條上剝離膠粘劑，并將其粘在外殼的兩側。

確保電線整齊，燈帶的位置為最佳照明。

與D1迷你固定和條帶到位，您的心情燈幾乎完成!

步驟4：配置WLED

?為D1 Mini供電

通過USB-C端口插入D1 Mini，并等待片刻，使其啟動。

?連接到WLED-AP

在你的智能手機(或電腦)上，打開Wi-Fi設置，找到名為WLED-AP的網絡。

默認密碼為“wled1234”。

連接后，您可以使用默認的接入點設置，也可以進入WLED的Wi-Fi設置頁面加入家庭網絡。

?開放式WLED設置

輕按“設置”，選擇“LED首選項”。

?配置LED參數

在LED的數量，輸入20(或總LED計數，如果你使用更多或更少)。

在“數據引腳”中設置為“5”(D1 Mini的GPIO5)。

保存這些設置以應用它們。D1 Mini將重新啟動，如果所有的led都是橙色的，則一切正常。

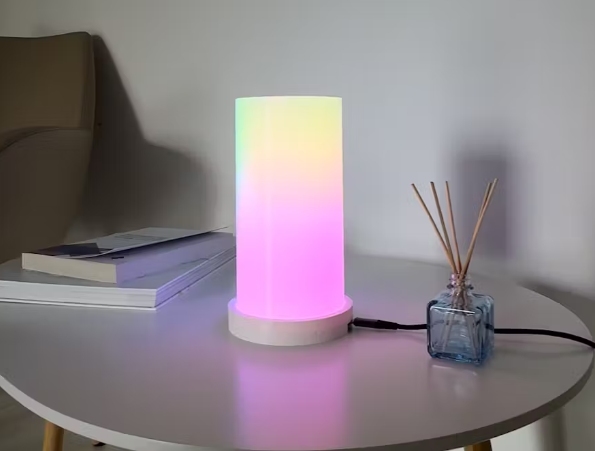

最后，放置擴散器(您可以將其粘在適當?shù)奈恢?，我選擇不這樣做)并探索WLED的效果。
